никакого сопротивления жидкости в его относительном движении, но препятствует
её переносному движению, забирая при этом от жидкости часть энергии. (рис.3-6)

Поскольку  турбина  начинает  вращаться  с  постоянно  увеличивающейся

угловой  скоростью,  то  скорость  относительного  потока  постепенно  уменьшается,
что  вызвано  возникновением  в  турбинном  колесе  под  действием  все  той  же
центробежной  силы  встречного  потока ATF (рис.3-7).  В  итоге,  при  передаточном
отношении    близком  к  единице,  в  гидромуфте  под  воздействием  двух
стремящихся

навстречу

друг

другу

потоков

жидкости,

формируются

гидравлический  замок,  и  скорость  относительного  потока  жидкости  практически
отсутствует  (рис.3-8).  При  этом  насосное  и  турбинное  колесо  вращаются  почти
синхронно, с некоторым только лишь проскальзыванием.







Рис.3-6

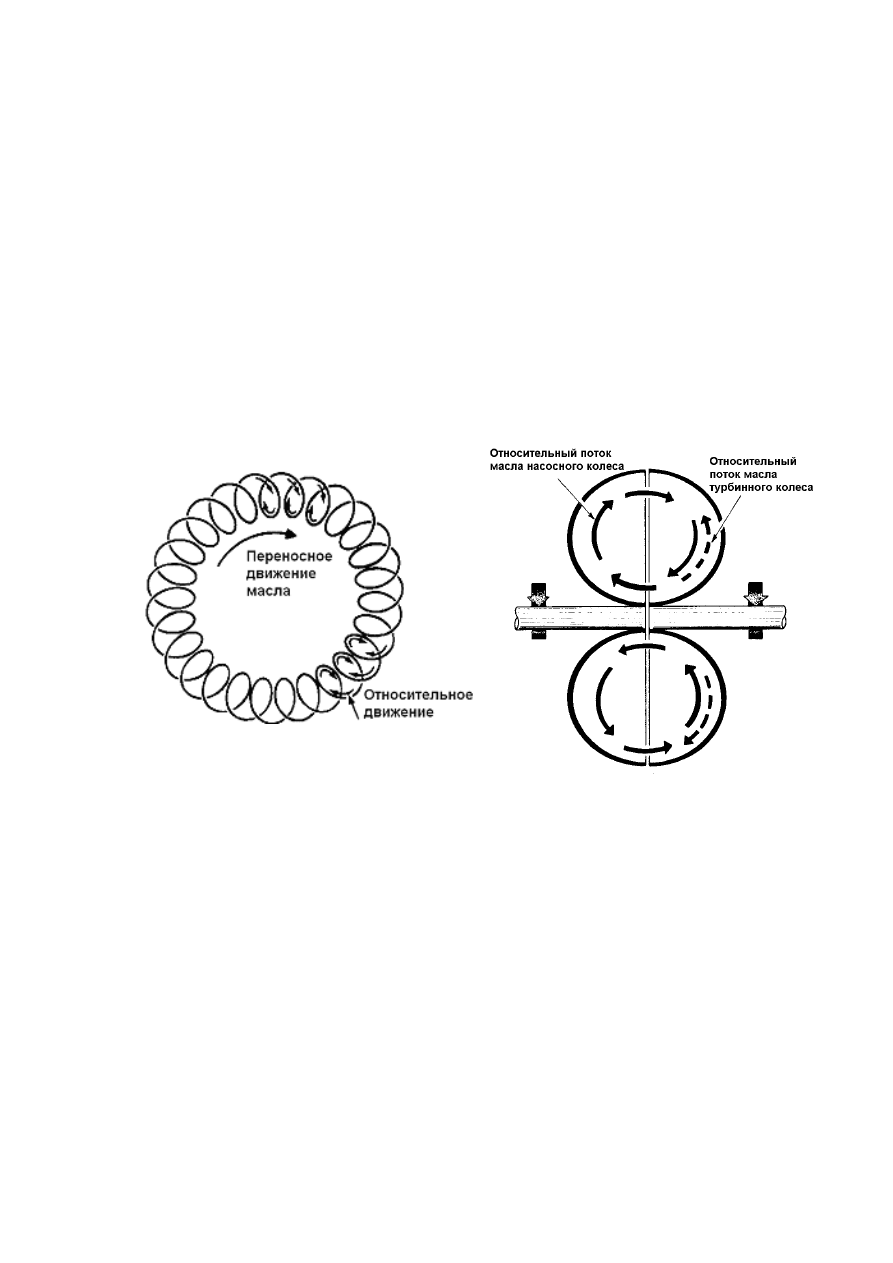

Рис.3-7



Переход  гидромуфты  из  состояния  скольжения  в  состояние  передачи

полного крутящего момента происходит весьма быстро и эффективно.

При изменении передаточного отношения i коэффициент трансформации K

гидромуфты  на  любых  режимах  ее  работы  не  изменяется    и  остается  постоянно
равным единице (при этом механические потери  в гидромуфте не учитываются),
т.е.  крутящий  момент  насосного  колеса  равен  крутящему  моменту  турбинного
колеса

М

Н

 = М

Т

.


Коэффициент  полезного  действия  гидромуфты  на  всех  режимах  работы

фактически  равен  передаточному  отношению  I,  и  изменяется  от  нуля  при
неподвижном  турбинном  колесе  до,  теоретически,  единицы,  когда  насосное  и
турбинное  колесо  вращаются  с  одно  и  той  же  угловой  скоростью.  Следует



27



28

отметить,  что  при  приближении  передаточного  отношения  к  единице  (i→1),
моменты  на  ведущем  и  ведомом  валах  гидромуфты  стремятся  к  нулю  (М

Н

→0;

М

Т

→0), и кроме того, кривая КПД также стремится к нулю.

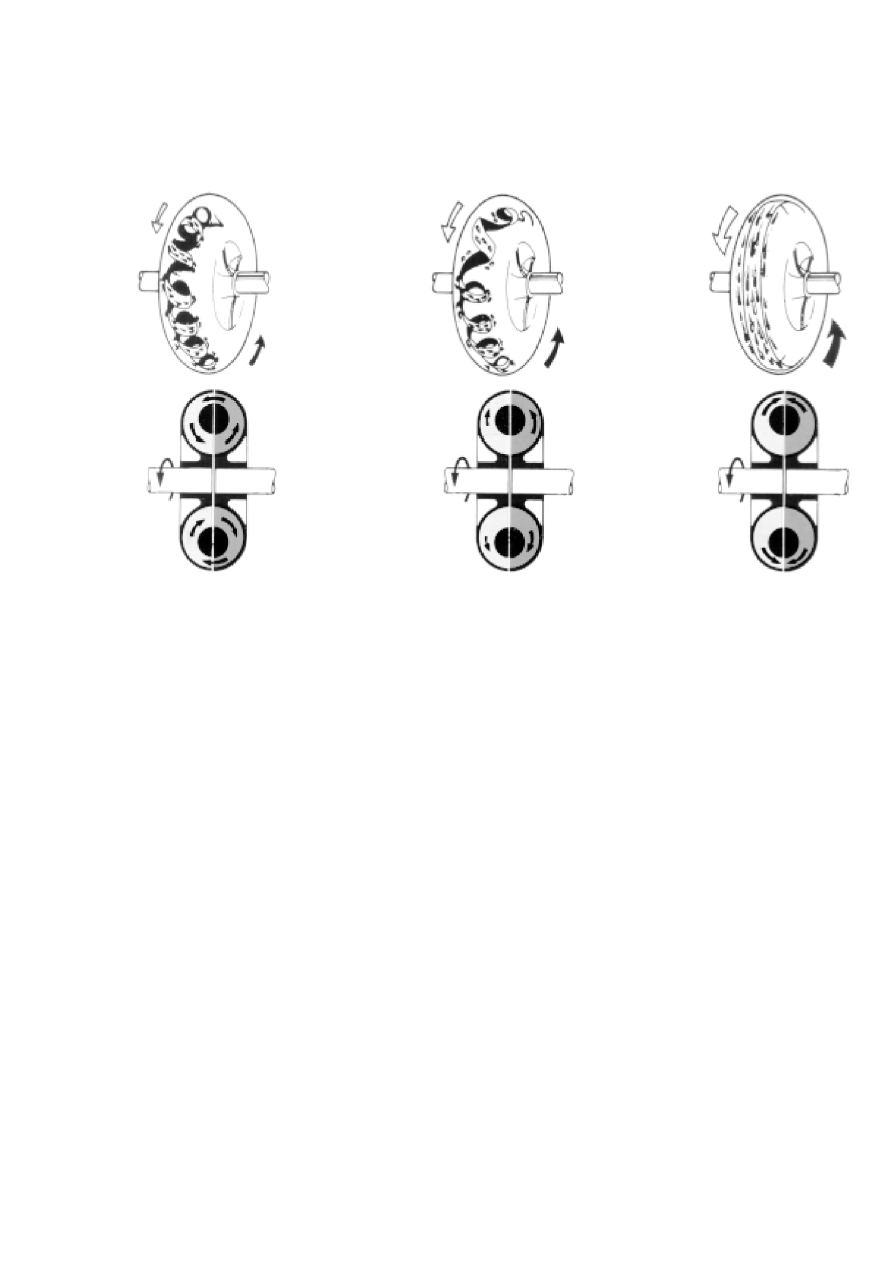

Рис. 3-8



3.2. ГИДРОТРАНСФОРМАТОР
Более  сложной  гидропередачей  является  гидротрансформатор  (рис.3-9),

который  способен  непрерывно  и,  самое  главное,  автоматически  изменять
коэффициент  трансформации  в  зависимости  от  сопротивления  на  его  ведомом
валу (по-существу от сопротивления движению автомобиля).

На  автомобилях  гидротрансформатор  впервые  появился  в 1948 году.

Фирма Buick использовала  его  при  разработке  трансмиссии  с  автоматической
коробкой  передач Dynaflow. Начиная  с  этого  времени,  гидротрансформатор  стал
неотъемлемой частью трансмиссий с АКПП.

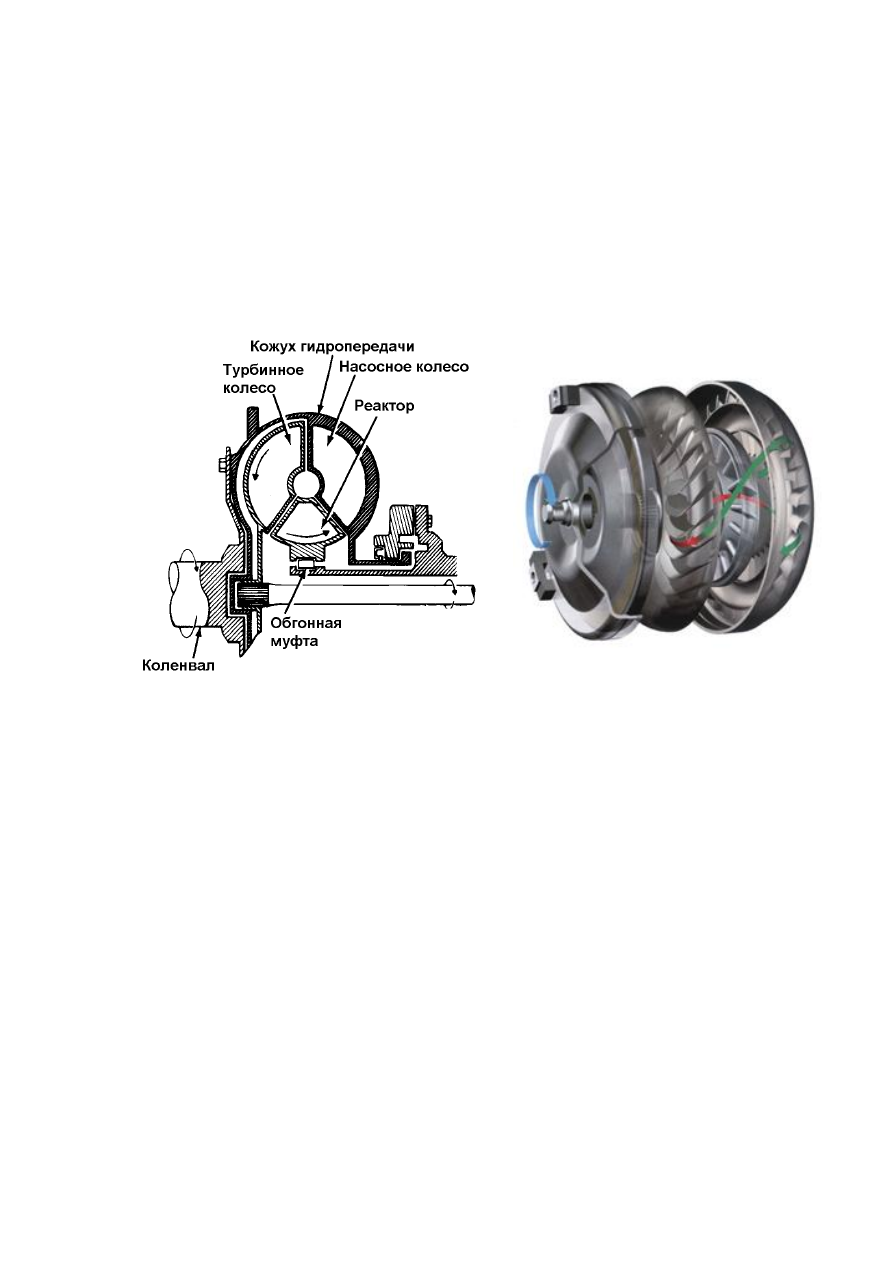

Рис.3-9

Типовой  гидротрансформатор  состоит  из  трех  основных  элементов  (рис.3-

9):

•  насосного колеса;
•  турбинного колеса;
•  реакторного колеса.

Реакторное  колесо  соединено  с  картером  не  жёстко,  а  через  обгонную

муфту и служит для поворота вектора скорости выходящего из турбинного колеса
потока  жидкости,  таким  образом,  чтобы  он  совпадал  с  направлением  вектора
скорости  вращения  насосного  колеса.  Наличие  обгонной  муфты  позволяет
автоматически отключать реактор от картера, что переводит гидротрансформатор
в режим работы гидромуфты.

Так  же  как  и  в  гидромуфте,  в  гидротрансформаторе  для  увеличения

эффективности  встроено  направляющее  кольцо.  Оно  предназначено  для
сглаживания  вихревых  потоков,  возникающих  в  относительном  потоке  жидкости,
что способствует увеличению КПД гидропередачи.

Устройство  и  принцип  работы  гидротрансформатора  подобны  принципу

работы  и  устройству  гидравлической  муфты.  Насосное  колесо  также  является



29



30

ведущим  и  приводится  во  вращение  двигателем.  Трансмиссионная  жидкость,
находящаяся  между  лопатками  насосного  колеса  под  действием  центробежной
силы  устремляется  к  его  периферийной  части  и  за  счет  специального  профиля
поперечного сечения насосного колеса попадает в турбинное колесо. В турбинном
колесе  жидкость  отдает  часть  своей  энергии,  способствуя  тем  самым  его
вращению. На выходе из турбинного колеса трансмиссионная жидкость сразу же
попадает  в  реакторное  колесо,  где  с  помощью  лопаток  имеющих  специальный
профиль  изменяет  направление  движения.  Затем  жидкость  вновь  попадает  в
насосное колесо, но при этом, в результате работы реакторного колеса вектор его
скорости совпадает с направлением вращения насоса. В этом случае остаточная
энергия,  которой  обладает  поток  жидкости  после  выхода  из  турбинного  колеса,
увеличивает энергию насосного колеса и, следовательно, увеличивается энергия
потока  жидкости  направленного  от  насоса  к  турбине.  Таким  образом,  возникает
эффект увеличения момента на турбинном колесе, по сравнению с тем моментом,
который подводится к насосному колесу от двигателя в гидромуфте.

Работу

гидротрансформатора

иллюстрирует

его

характеристика,

представленная на рисунке 3-10 в виде диаграммы.

По оси ординат на диаграмме отложено отношение моментов на турбинном

и насосном колесах (коэффициент трансформации момента), а по оси абсцисс –
отношение  частот  (относительная  частота)  вращения  насосного  и  турбинного
колес.  К  примеру,  если  скорость  вращения  насосного  колеса  (ведущее  звено)
увеличивается,  а  скорость  вращения  турбинного  колеса  (ведомое  звено)
уменьшается

(уменьшается

отношение

частот

вращения

колес

гидротрансформатора),  коэффициент  трансформации  момента  увеличивается.
При  уравнивании  частот  вращения  насосного  и  турбинного  колеса  коэффициент
трансформации момента стремится к единице. При максимальном коэффициенте
трансформации  отношение  частот  вращения  колес  равно  нулю.  В  этой  ситуации
вращается  только  насосное  колесо,  а  турбинное  колесо  остается  неподвижным
(условие начала движения автомобиля). Данная точка называется точкой начала
движения  (турбинное  колесо  еще  не  вращается).  В  точке  начала  движения
коэффициент  трансформации  момента  максимальный.  Для  большинства
автоматических  трансмиссий  максимальный  коэффициент  трансформации
момента лежит в интервале от 2,0 до 3,0. Передача мощности плавно возрастает,
начиная  от  точки  начала  движения.  Турбинное  колесо  начинает  вращаться,
передавая мощность к механизму трансмиссии. С увеличением отношения частот
вращения колес трансформатора, коэффициент полезного действия при передаче
мощности возрастает. При приближении значения коэффициента трансформации
к единице коэффициент полезного действия начинает уменьшаться.
