КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Крепление коробки передач

32-4

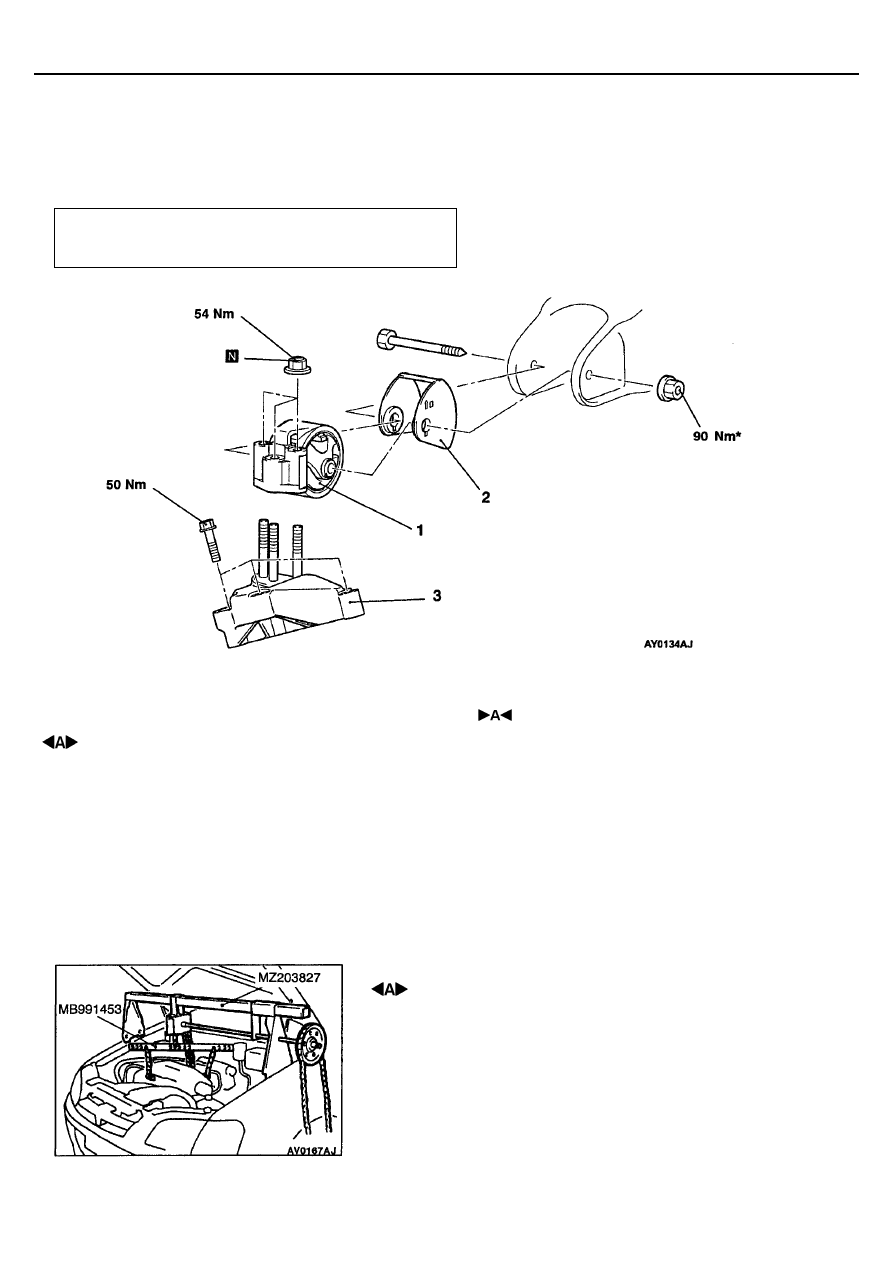

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

Внимание:
Элементы крепления, отмеченные знаком *, следует сначала затянуть предварительно, а окончательную затяжку
произвести после полного опускания двигателя на опоры.

Предварительные и заключительные операции
Снятие / установка воздушного фильтра в сборе.

Последовательность снятия
•   Болты крепления центральной

(продольной) балки.

1. Кронштейн опоры коробки передач

2. Ограничитель опоры коробки передач
3. Нижний кронштейн крепления коробки передач

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ КРОНШТЕЙНА ОПОРЫ КОРОБКИ ПЕРЕДАЧ

1.

Установите на автомобиль специальное приспособление для
поддержки двигателя и коробки передач в сборе.

2.

Отверните болты крепления центральной балки.

3.

Отверните болты и гайки кронштейна опоры коробки передач.

4.

После этого немного опустите двигатель и коробку передач в сборе, и
снимите кронштейн опоры коробки передач.

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Крепление коробки передач/ Опоры
двигателя и центральная балка

32-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

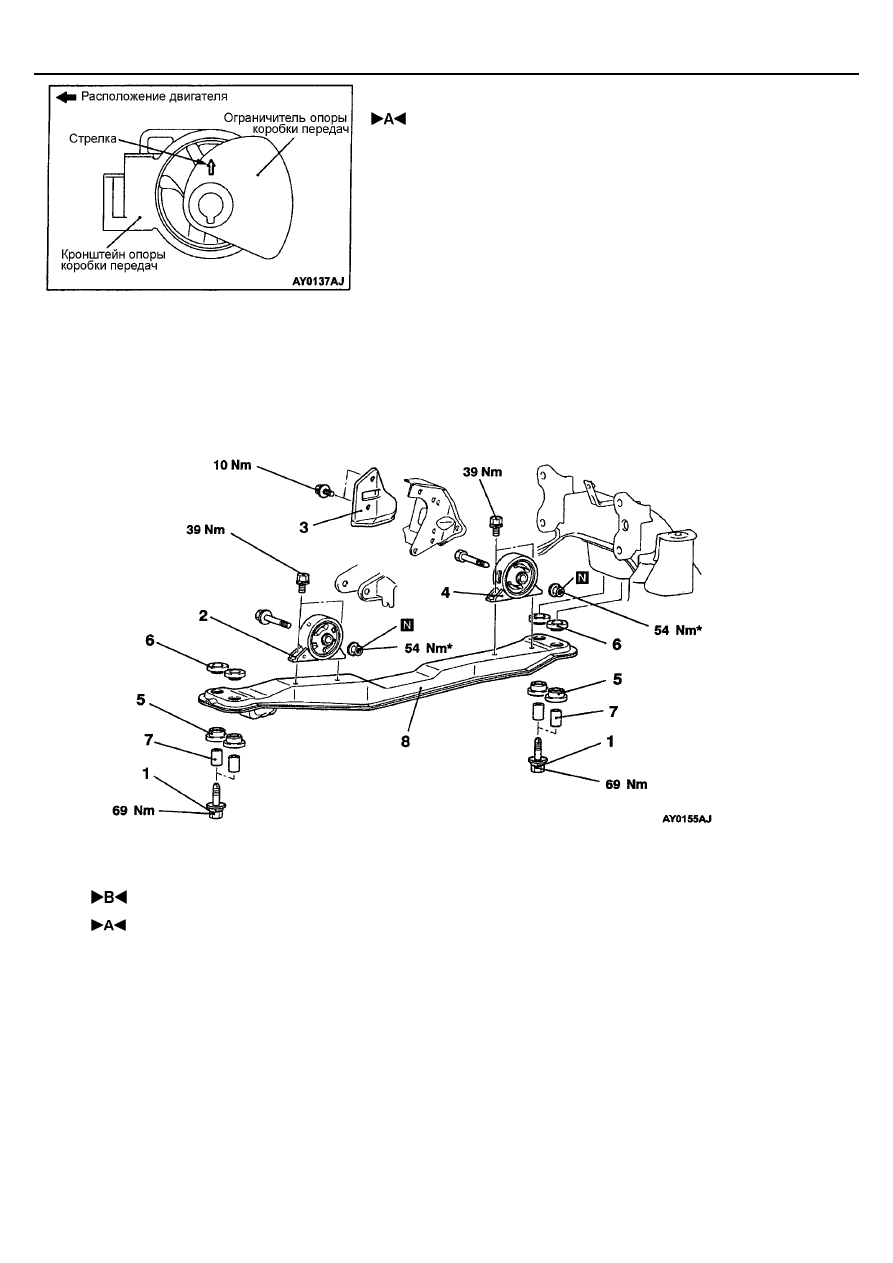

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ОПОРЫ КОРОБКИ

ПЕРЕДАЧ

Установите ограничитель опоры коробки передач таким образом, чтобы
стрелка была направлена так, как показано на рисунке.

ОПОРЫ ДВИГАТЕЛЯ, ЦЕНТРАЛЬНАЯ (ПРОДОЛЬНАЯ) БАЛКА

СНЯТИЕ И УСТАНОВКА

Внимание:
Элементы крепления, отмеченные знаком *, следует сначала затянуть предварительно, а окончательную затяжку
произвести после полного опускания двигателя на опоры.

Последовательность демонтажа
1. Болт
2. Передняя опора двигателя в сборе
3. Теплозащитный кожух задней опоры
4. Задняя опора двигателя в сборе

5. Втулка (нижняя)
6. Втулка (верхняя)
7. Распорная втулка
8. Центральная (продольная) балка

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Опоры двигателя и центральная балка

32-6

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

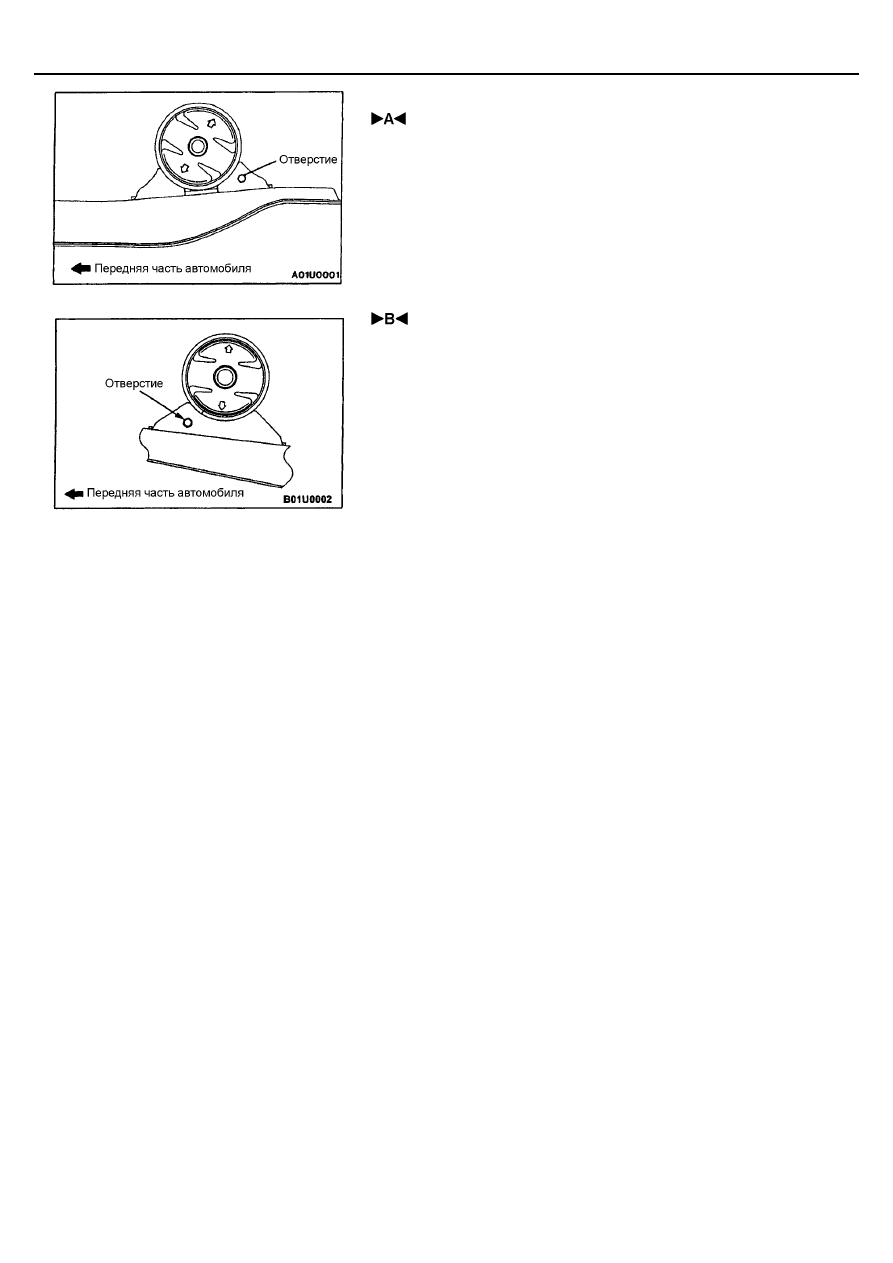

 УСТАНОВКА ЗАДНЕЙ ОПОРЫ В СБОРЕ

Установите заднюю опору так, чтобы отверстие находилось со стороны
задней части автомобиля.

 УСТАНОВКА ПЕРЕДНЕЙ ОПОРЫ В СБОРЕ

Установите переднюю опору так, чтобы отверстие находилось со стороны
передней части автомобиля.

35A-1

СОДЕРЖАНИЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА ................................ 35А
АНТИБЛОКИРОВОЧНАЯ СИСТЕМА
ТОРМОЗОВ (ABS) ............................................................. 35В
