СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ -

Радиатор <F9Q>

14-9

РАДИАТОР <F9Q>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Слив и заливка охлаждающей жидкости

•  Снятие и установка воздушного фильтра

(См. ГЛАВУ 15.)

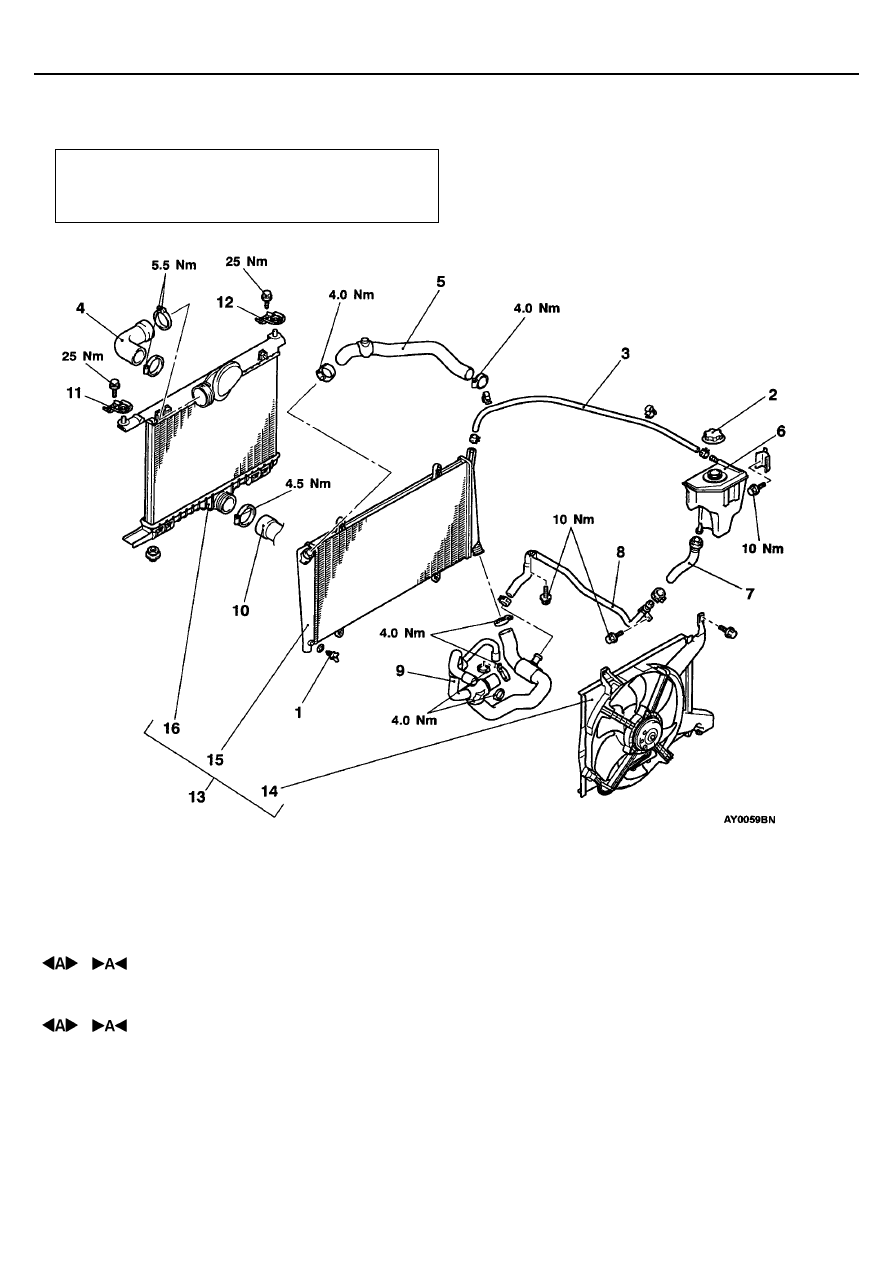

Последовательность снятия
1. Сливная пробка
2. Герметичная крышка расширительного

бачка

3. Шланг расширительного бачка
4. Воздушный шланг
5. Верхний шланг радиатора
6. Расширительный бачок
7. Шланг фильтра в сборе
8. Трубка фильтра в сборе
9. Нижний шланг радиатора

10. Соединение воздушного шланга
11. Верхняя опора радиатора (левая)
12. Верхняя опора радиатора (правая)
13. Электровентилятор радиатора, радиатор и

промежуточный охладитель в сборе

14. Электровентилятор радиатора в сборе
15. Радиатор в сборе
16. Промежуточный охладитель в сборе

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ -

Радиатор <F9Q>

14-10

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО/НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

Перед отсоединением шланга нанести установочные метки на хомут и
шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ПОДСОЕДИНЕНИЕ ВЕРХНЕГО/НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

1.

Одевайте шланг на штуцер патрубка до упора.

2.

Перед подсоединением шланга совместите установочные метки на
хомуте и шланге.
