ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-20

КОМБИНАЦИЯ ПРИБОРОВ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Параметры

Номинальное значение

40 (20)

40 – 48 (20 – 25)

80 (40)

80 – 92 (40 – 47)

120 (60)

120 – 136 (60 – 69)

160 (80)

160 – 180 (80 – 91)

Погрешность показаний спидо-
метра км/ч (миль в час)

- (100)

- (100 – 114)

700

± 100

3000

± 150

5000

± 250

Погрешность показания тахомет-
ра об/мин

6000

± 300

Точка поплавка F

4 ± 2

Сопротивление датчика уровня
топлива, Ом

Точка поплавка Е

112 ± 7

А (Точка поплавка F)

28,6

Высота поплавка датчика уровня
топлива, мм

В (Точка поплавка Е)

159,9

Подача питания и «масса»

111,5

Подача питания и указатель уровня топлива

98,2

Сопротивление указателя уровня
топлива, Ом

Указатель уровня топлива и «масса»

101,0

Подача питания и «масса»

111,5

Подача питания и датчик температуры охлаждающей жид-
кости двигателя

53,6

Сопротивление указателя темпе-
ратуры охлаждающей жидкости
двигателя, Ом

Датчик температуры охлаждающей жидкости двигателя и
«масса»

165,0

Сопротивление датчика температуры охлаждающей жидкости двигателя (при 70°С), Ом

104 ± 13,5

ГЕРМЕТИК

Место применения

Рекомендуемый герметик

Примечание

Резьбовая часть блока датчика тем-
пературы охлаждающей жидкости

3M Adhesive nut locking No. 4171 или аналог

Высыхающий герметик

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-21

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

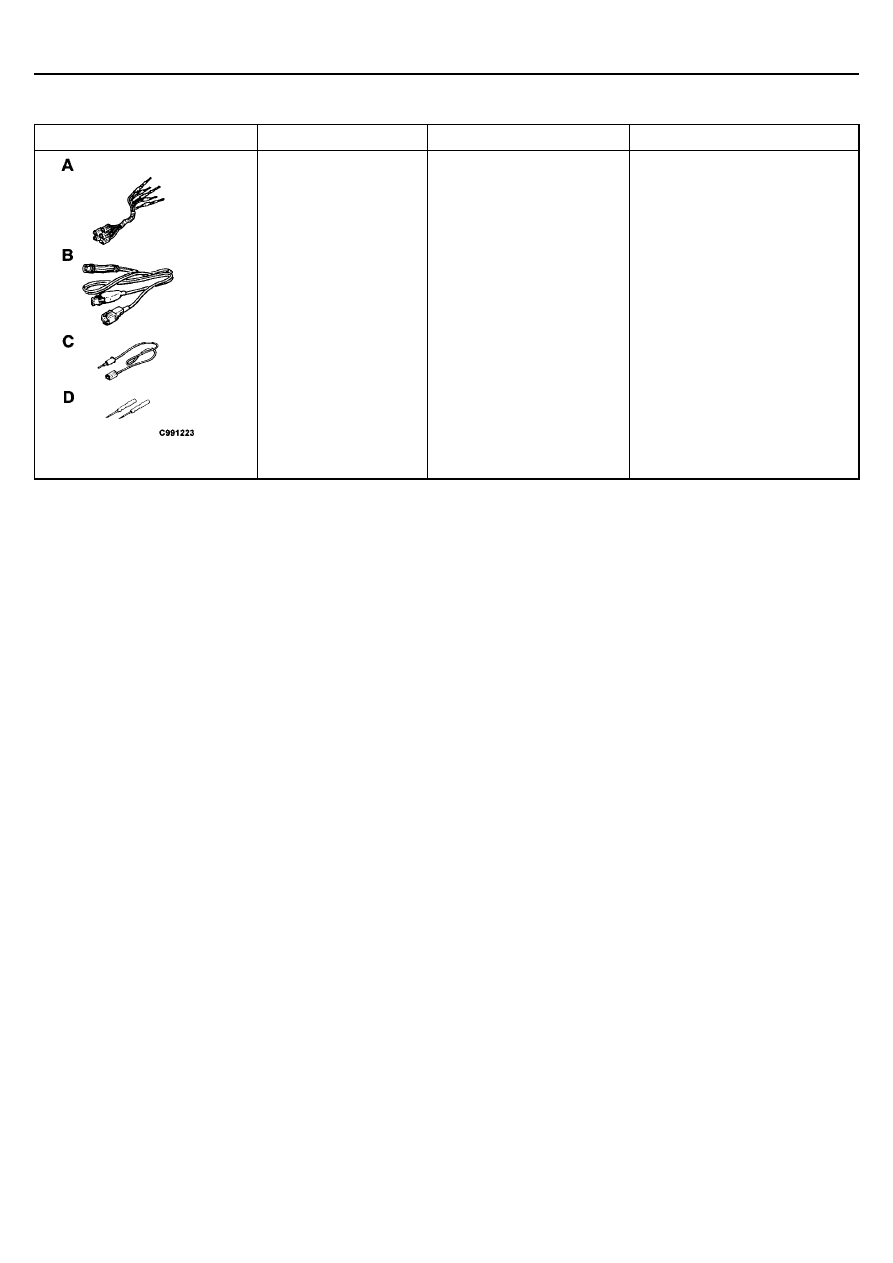

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Набор жгутов проводов

А: Тестовые жгуты проводов

В: Жгут проводов для про-

верки светодиодов

С: Адаптер для светодиодов

D: Пробники

Проверка состояния цепи или
измерение напряжения при оп-
ределении неисправности.

А: Проверка давления контакта
вывода разъема

В: Проверка цепи питания

С: Проверка цепи питания

D: Соединение с тестером

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-22

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

Методика проверки

Страница для справки

Спидометр не работает.

1

54-22

Тахометр не работает

2

54-23

МЕТОДИКА ПРОВЕРКИ ПРИЗНАКОВ НЕИСПРАВНОСТИ

Методика №1

Спидометр не работает.

Возможная причина

Возможной причиной неисправности является повреждение цепи датчика скорости
автомобиля либо неисправный спидометр.
Датчик скорости автомобиля используется совместно с электронным блоком управле-
ния двигателем и электронным блоком управления автоматической КПП

•  Неисправность датчика скорости автомобиля
•  Неисправность спидометра
•  Неисправность жгута проводов или разъема

Отсоедините разъемы D-01, D-02 и D-03
комбинации приборов и измерьте со сторо-
ны жгута проводов.
1. Измерьте напряжение между выводами

№ 25 и «массой» при движении
автомобиля вперед и назад.
Норма: 4,7 В или больше

2. Напряжение между выводом №4 и

«массой»
Норма: Напряжение бортсети (Замок
зажигания: ON (ВКЛ.)

3. Состояние цепи между выводом №46 и

«массой»

Норма: Цепь замкнута

Проверка контура датчика скоро-
сти автомобиля

(См. Методику 3 на стр. 54-23).

(1) NG

Проверьте наличие признака не-

исправности.

NG

Проверьте жгут проводов между источ-
ником питания и комбинацией прибо-
ров, отремонтируйте при необходимо-

сти.

Проверьте разъемы

С-25, D-01.

OK

Отремонтируйте

Проверьте разъемы

D-03, С-135, С-131.

Проверьте наличие признака не-

исправности.

(3) NG

NG

(2) NG

OK

NG

Отремонтируйте

Проверьте жгут проводов между «мас-
сой» и комбинацией приборов, отре-

монтируйте при необходимости.

NG

Замените спидометр.

OK

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Комбинация приборов

54-23

Методика №2
Тахометр не работает

Возможная причина

Возможно, не поступает входной сигнал от двигателя, либо неисправности в цепи пи-
тания или плохой контакт с «массой».

•  Неисправность тахометра
•  Неисправность жгута проводов или разъема

Методика №3

Проверка системы цепи датчика скорости автомобиля

Отсоедините разъем D-03 комбинации при-
боров и измерьте со стороны жгутов прово-
дов.
1. Измерьте напряжение между выводом

№8 и «массой» кузова.
Норма: 5 В

2. Состояние цепи между выводом №7 и

«массой»
Норма: Цепь замкнута

3. Напряжение между выводом №4 и

«массой» кузова

Норма: Напряжение бортсети

Проверьте наличие признака не-

исправности

OK

NG

Отремонтируйте

Проверьте разъемы

С-90, D-03.

Проверьте разъемы

С-131, С-135, D-03.

Отремонтируйте

NG

NG

Проверьте жгут проводов между источни-
ком питания и комбинацией приборов, и

отремонтируйте при необходимости.

Проверьте наличие признака не-

исправности.

OK

3. NG

1. NG

NG

Проверьте жгут проводов между распре-
делителем зажигания <6A1> или элек-
тронным блоком управления двигателем
<4G6, 4D6> и комбинацией приборов, и

отремонтируйте при необходимости.

Замените тахометр.

OK

Проверьте наличие признака не-

исправности

OK

NG

Отремонтируйте

Проверьте разъемы

С-45, С-90, D-03.

2. NG

NG

Проверьте жгут проводов между «массой»
и комбинацией приборов, и отремонтируй-

те при необходимости.

Проверка датчика скорости автомобиля (См. на стр. 54-29).

OK

Проверьте наличие признака неисправности.

NG

Отсоедините разъем В-67 датчика скорости автомобиля
<АКПП> или В-66 <МКПП> и измерьте со стороны жгута про-
водов.
1. Измерьте напряжение между выводом №3 и «массой»
кузова.

Норма: 4,5 В

2. Состояние цепи между выводом №2 и «массой»

Норма: Цепь замкнута

3. Напряжение между выводом №1 и «массой»

Норма: Напряжение бортсети (Замок зажигания: ON

(ВКЛ.)

NG

Проверьте разъемы
В-65 <МКПП>, C-90,

C-135, C-131

1. NG

Проверьте разъемы
D-02, C-25, C-66, C-83, B-67

<АКПП>, В-66, В-65 <МКПП>.

OK

NG

Отремонтируйте

Проверьте жгут проводов между датчиком скорости
автомобиля и источником питания, отремонтируйте

при необходимости.

Отремонтируйте

Проверьте разъемы
В-65 <МКПП>, В-67 <АКПП>,

В-66 <МКПП>.

Проверьте наличие признака неисправности.

OK

Замените

Проверьте наличие признака неисправности.

NG

3. NG

Проверьте жгут проводов между датчиком скорости автомобиля и

комбинацией приборов, и отремонтируйте при необходимости.

NG

2. NG

Проверьте жгут проводов между датчиком скорости автомобиля и

«массой», и отремонтируйте при необходимости.

NG

Замените спидометр.

OK

NG

Отремонтируйте

NG
