Mitsubishi Galant (1997 год). Руководство - часть 351

SRS -

Меры безопасности при обслуживании системы SRS

52B-5

<Автомобили без боковых подушек безопасности>

Вывод электронного
блока управления №

Назначение жгута проводов

Действие по исправлению

От 1 до 4

-

-

5, 6

Передний жгут проводов → Часовая пружина → Модуль

подушки безопасности (со стороны водителя)

Исправьте или замените передний жгут
проводов. Замените часовую пружину.

7, 8

Передний жгут проводов → Модуль подушки безопасно-

сти (со стороны переднего пассажира)

9, 10

-

11

Передний жгут проводов → Диагностический разъем

12

-

13

Передний жгут проводов →



Блок предохранителей

(предохранитель №4)

14

Передний жгут проводов → Блок предохранителей

(предохранитель №13)

Исправьте или замените передний жгут
проводов.

15

Передний жгут проводов → Жгут проводов панели при-
боров → контрольная лампа SRS

Исправьте или замените каждый жгут про-
водов.

От 16 до 19

-

-

20, 21

Передний жгут проводов → «Масса»

Исправьте или замените передний жгут
проводов.

<Автомобили с боковыми подушками безопасности>

Вывод электронного
блока управления №

Назначение жгута проводов

Действие по исправлению

1, 2

-

-

3

Передний жгут проводов → «Масса»

Исправьте или замените передний жгут проводов.

4

Передний жгут проводов → Жгут проводов пане-
ли приборов → Контрольная лампа SRS

Исправьте или замените каждый жгут проводов.

5, 6

Передний жгут проводов → Модуль подушки

безопасности (со стороны переднего пассажира)

Исправьте или замените передний жгут проводов.

7, 8

Передний жгут проводов → Часовая пружина →

Модуль подушки безопасности (со стороны во-
дителя)

Исправьте или замените передний жгут проводов.
Замените часовую пружину.

9

Передний жгут проводов → Блок предохраните-

лей (предохранитель №4)

10, 11

-

12

Передний жгут проводов → Блок предохраните-

лей (предохранитель №13)

13

-

14, 15

Передний жгут проводов → «масса»

16

Передний жгут проводов → Диагностический

разъем

От 17 до 20

-

21, 22

Передний жгут проводов → Модуль боковой по-

душки безопасности (левой)

23, 24

Передний жгут проводов → Модуль боковой по-

душки безопасности (правой)

Исправьте или замените передний жгут проводов.

SRS -

Меры безопасности при обслуживании системы SRS

52B-6

Вывод электронного
блока управления №

Назначение жгута проводов

Действие по исправлению

С25 по 33

-

-

34, 35, 36

Передний жгут проводов → Напольный жгут проводов →

Датчик бокового удара (левый)

С 37 по 39

-

40, 41, 42

Передний жгут проводов → Напольный жгут проводов →

Датчик бокового удара (правый)

Исправьте или замените каждый жгут про-
водов.

6.

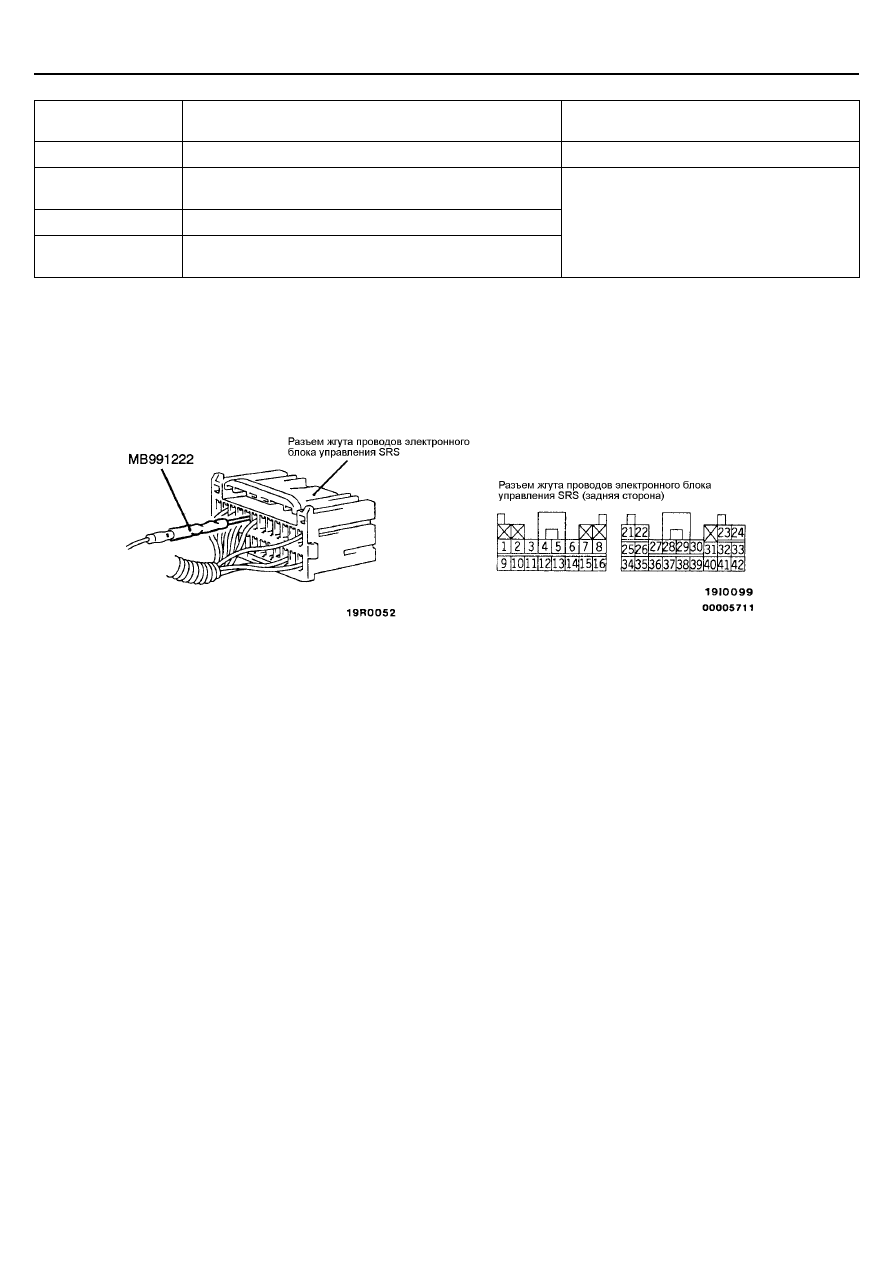

Проверка жгута проводов электронного блока управления SRS <автомобили с боковыми подушками безопасности> долж-
на проводиться следующим образом.
Вставьте специальный инструмент (тонкий щуп из комплекта специального инструмента) в разъем со стороны жгута про-
водов (задней стороны) и подсоедините тестер к этому щупу. Использование любого другого инструмента кроме специ-
ального, может привести к повреждению проводки и других деталей. Более того, измерение не должно проводиться пря-
мым касанием щупа выводов с передней части разъема. Выводы имеют покрытие для увеличения их проводимости, по-
этому при непосредственном касании щупом, покрытие может повредиться (поцарапаться), что может привести к сниже-
нию надежности.

7.

Компоненты SRS и ремня безопасности с преднатяжителем не должны подвергаться нагреву до температур выше ука-
занных, поэтому снимайте электронный блок управления SRS, модуль подушки безопасности (со стороны водителя и со
стороны переднего пассажира), часовую пружину, датчики бокового удара, передние сиденья в сборе (с боковыми подуш-
ками безопасности), и ремни безопасности с преднатяжителем перед сушкой или нагревом в печке после покраски.
•   Электронный блок управления SRS, модули подушек безопасности, часовая пружина, датчик бокового удара:
не более 93°С
•   Ремень безопасности с преднатяжителем: не более 90°С

8.

Когда бы вы не закончили обслуживание SRS, проверьте работу контрольной лампы SRS чтобы убедиться, что система
функционирует нормально (См. стр. 52В-19).

9.

Убедитесь, что замок зажигания находится в положении OFF при подсоединении и отсоединении MUT-II.

10. Если у вас возникнут вопросы относительно SRS, пожалуйста, обратитесь к вашему региональному дистрибьютору.

ПРИМЕЧАНИЕ:
СЛУЧАЙНОЕ СРАБАТЫВАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, ПОЭТОМУ
ПРОВОДИТЕ ТОЛЬКО ТЕ ОПЕРАЦИИ И ПРИМЕНЯЙТЕ ТОЛЬКО ТЕ ИНСТРУМЕНТЫ, КОТОРЫЕ УКАЗАНЫ В ДАННОМ
РУКОВОДСТВЕ.

SRS -

Специальные инструменты

52B-7

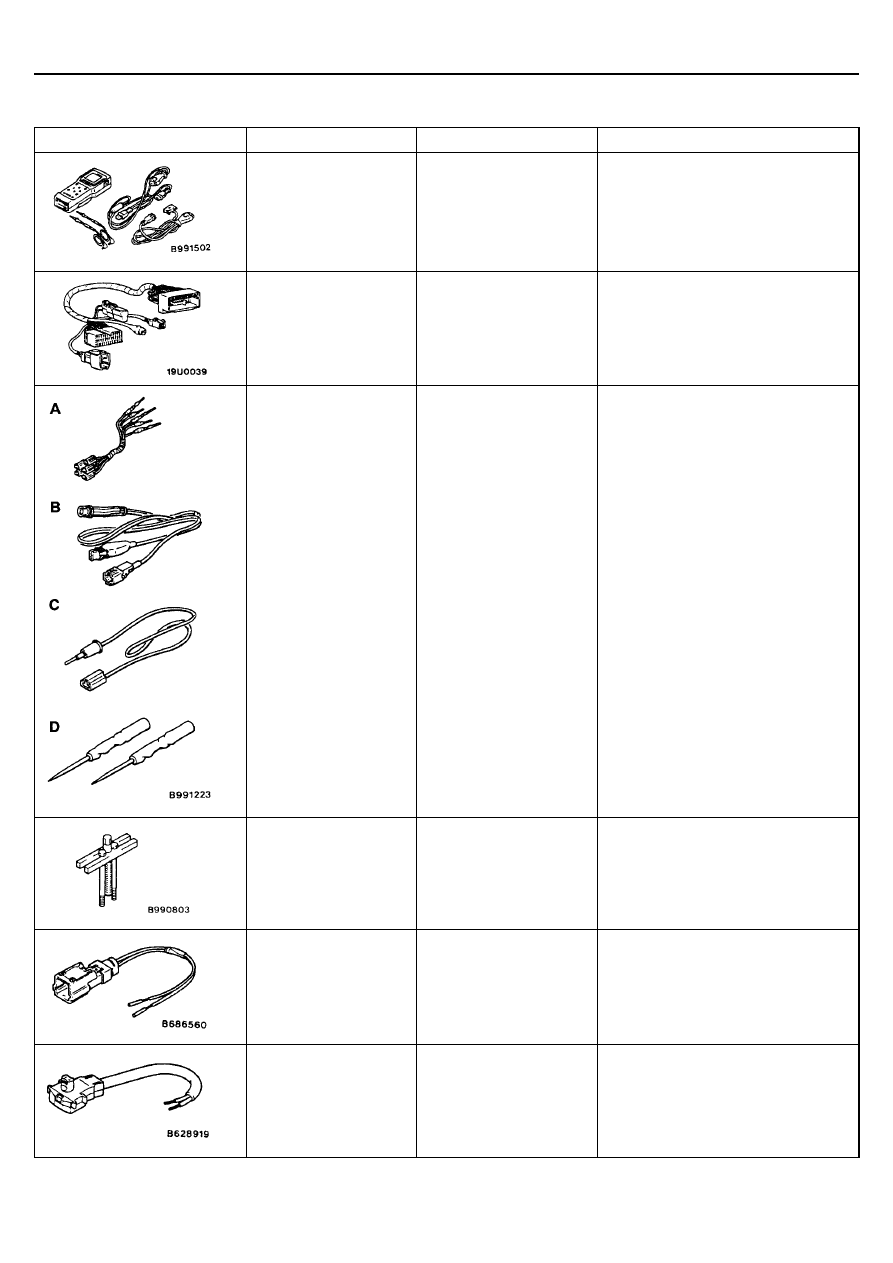

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ991502

MUT-II и комплект при-
надлежностей

•

Считывание кодов неисправности

•

Стирание кодов неисправности

•

Считывание периода неисправно-
сти

•

Считывание количества стираний

МВ991613

Жгут проводов для про-
верки системы SRS

Проверка электрических цепей SRS

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Набор жгутов проводов

А: Тестовые жгуты про-

водов

В: Жгут проводов для

проверки светодио-
дов

С: Адаптер для свето-

диодов

D: Пробники

Проверка состояния цепей или изме-
рение напряжения на разъеме элек-
тронного блока управления SRS <ав-
томобили с боковыми подушками
безопасности SRS>

МВ990803

Съемник рулевого колеса

Снятие рулевого колеса

МВ686560

Жгут проводов адаптера
"А" с для подушки безо-
пасности SRS

Срабатывание подушек безопасности
и ремня с преднатяжителем внутри
автомобиля
Срабатывание подушки безопасности
пассажира снаружи автомобиля

MR203491 или
МВ628919

Жгут проводов адаптера
"В" с для подушки безо-
пасности SRS

Срабатывание подушки безопасности
водителя снаружи автомобиля

SRS -

Контрольное оборудование / Поиск неисправностей

52B-8

КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ

Инструмент

Название

Назначение

Цифровой универсаль-
ный тестер

Проверка электрической цепи систе-
мы SRS
Используйте тестер, верхний предел
измерений тока которого не более
2 мА при минимальном диапазоне
сопротивлений

ПОИСК НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

См. ГЛАВУ 00 – Как пользоваться процедурами поиска неисправности и проверки.

ФУНКЦИЯ САМОДИАГНОСТИКИ

ПРОВЕРКА КОДОВ НЕИСПРАВНОСТЕЙ

Подсоедините MUT-II к диагностическому разъему (16 контактному) под нижней крышкой панели приборов и считайте коды
неисправностей (См. Главу 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ).

СТИРАНИЕ КОДОВ НЕИСПРАВНОСТЕЙ

См. Главу 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ.

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТИ

Произведите проверку системы в соответствии с таблицей диагностических кодов неисправностей

№ кода

Проверяемый элемент

Страница

14

Аналоговый датчик ускорения в электронном блоке управления SRS и его цепи

52В-9

15, 16

Предохранительный датчик ускорения при лобовом столкновении внутри электронно-
го блока управления SRS и его цепи

52В-9

17

Предохранительный датчик ускорения при боковом ударе внутри электронного блока
управления SRS и его цепи

52В-10

21, 22, 61, 62

Модуль подушки безопасности водителя (электрозапал) и его цепи

52В-10

24, 25, 64, 65

Модуль подушки безопасности пассажира (электрозапал) и его цепи

52В-11

31, 32

Конденсатор электронного блока управления системой SRS и его цепи

52В-11

34*

Система блокировки разъема

52В-12

35

Электронный блок управления системой SRS и его цепи (сработала подушка безо-
пасности или преднатяжитель ремня безопасности)

52В-12

41*

Цепь питания замка зажигания (А) IG

1

52В-12

42*

Цепь питания замка зажигания (В) IG

1

52В-13

Лампа не загорается*

52В-14

43

Цепи контрольной лампы системы SRS

Лампа не гаснет

52В-15

44*

Цепи контрольной лампы системы SRS

52В-15

45

Цепи EEPROM (электрически стираемое программируемое постоянное запоминаю-
щее устройство) внутри электронного блока управления SRS и аналогово-цифрового
преобразователя

52В-15
