КУЗОВ

 - Двери

42-33

ОБИВКА ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА

СНЯТИЕ И УСТАНОВКА

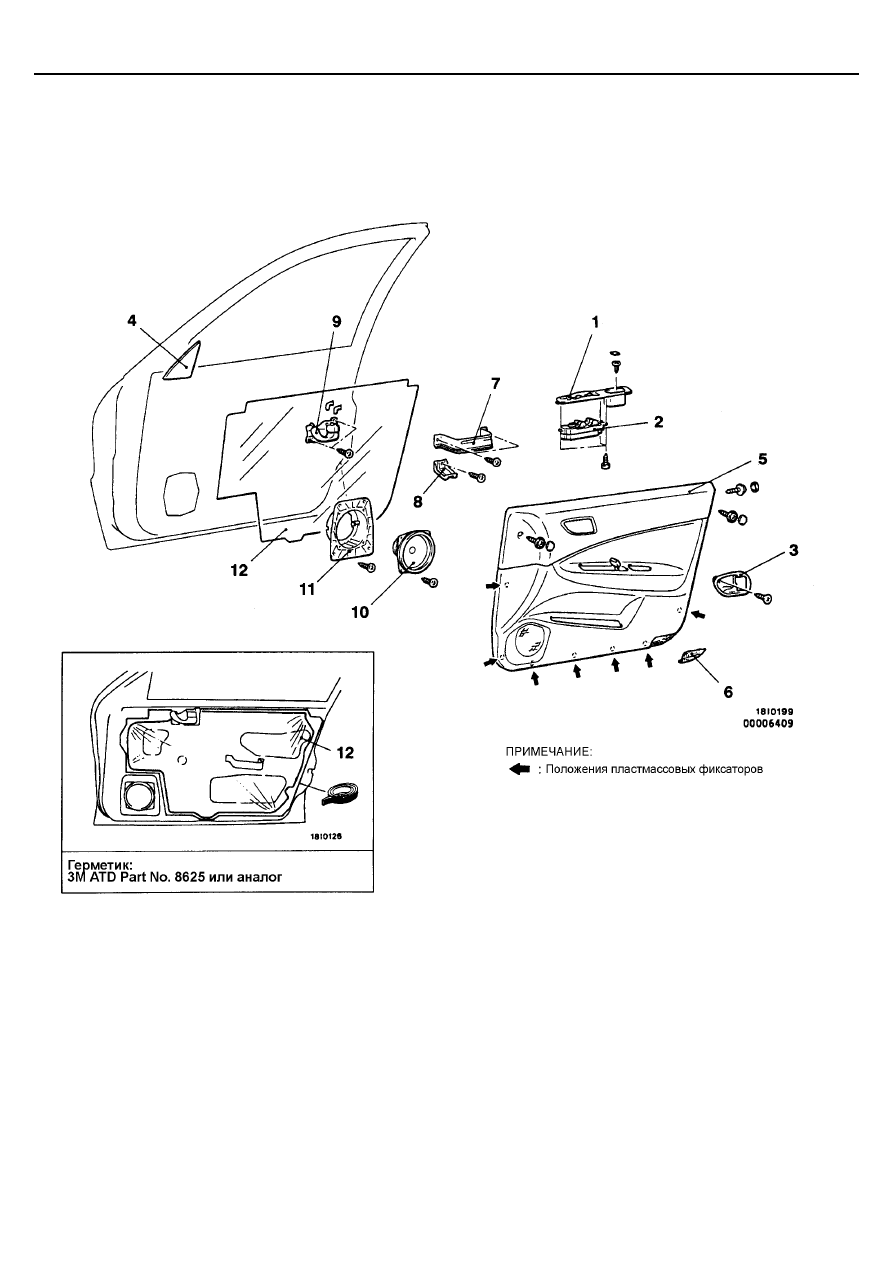

Передняя дверь

Последовательность снятия деталей
1. Панель переключателя стеклоподъемни-

ков

2. Переключатель стеклоподъемников
3. Крышка внутренней ручки
4. Внутренняя



декоративная дельтовидная

крышка

5. Обивка двери
6. Крышка

7. Кронштейн А ручки подлокотника двери
8. Кронштейн В ручки подлокотника двери
9. Внутренняя ручка двери
10. Динамик
11. Крышка динамика
12. Водонепроницаемая пленка

КУЗОВ

 - Двери

42-34

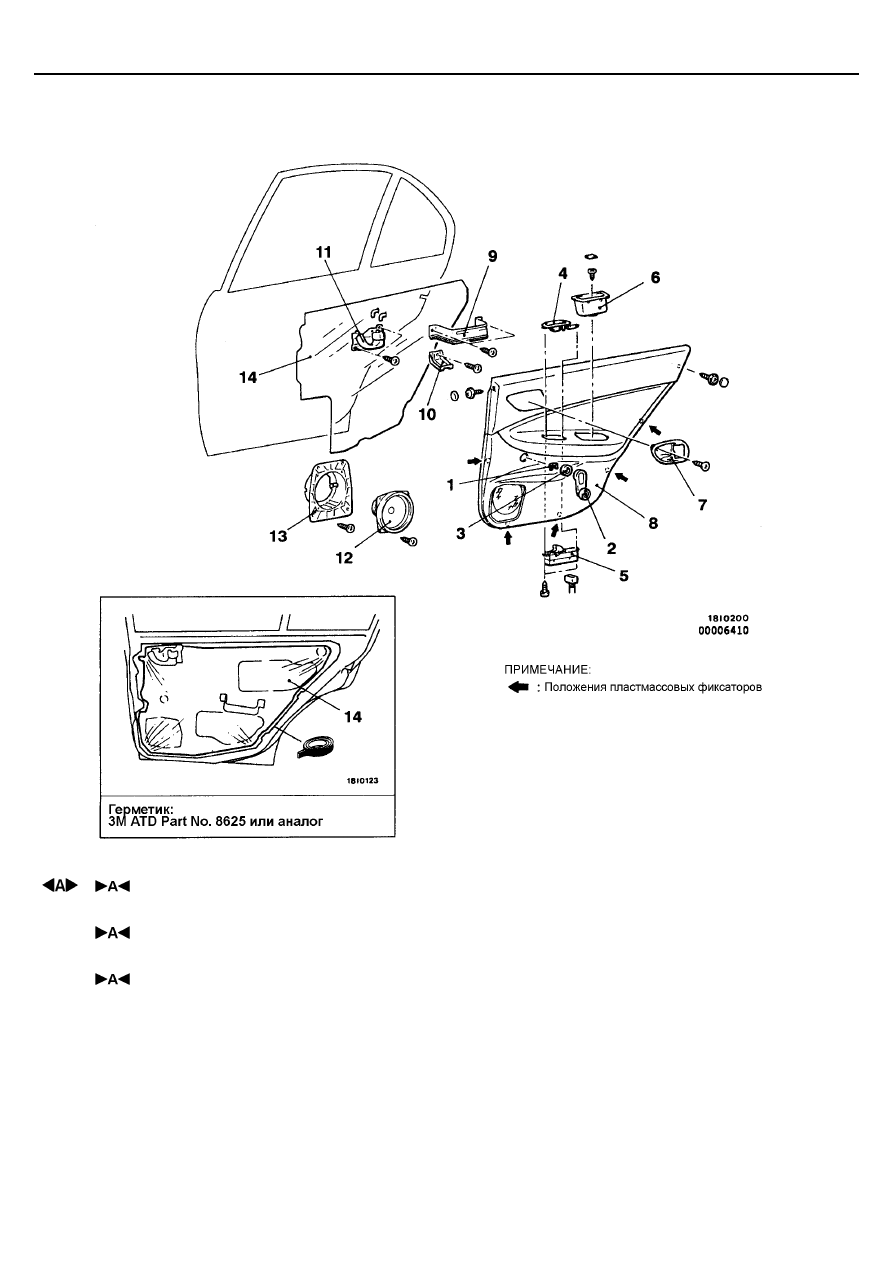

Задняя дверь

Последовательность снятия деталей
1. Фиксатор

<Автомобили без электростеклоподъ-
емников>

2. Ручка стеклоподъемника

<Автомобили без электростеклоподъ-
емников>

3. Розетка ручки стеклоподъемника

<Автомобили без электростеклоподъ-
емников>

4. Панель переключателя стеклоподъ-

емника
<Автомобили с электростеклоподъем-
никами>

5. Переключатель стеклоподъемника

<Автомобили с электростеклоподъем-
никами>

6. Коробка ручки подлокотника
7. Крышка внутренней ручки
8. Облицовка двери
9. Кронштейн А ручки подлокотника
10. Кронштейн В ручки подлокотника
11. Внутренняя ручка двери
12. Динамик
13. Крышка динамика
14. Водонепроницаемая пленка

КУЗОВ

 - Двери

42-35

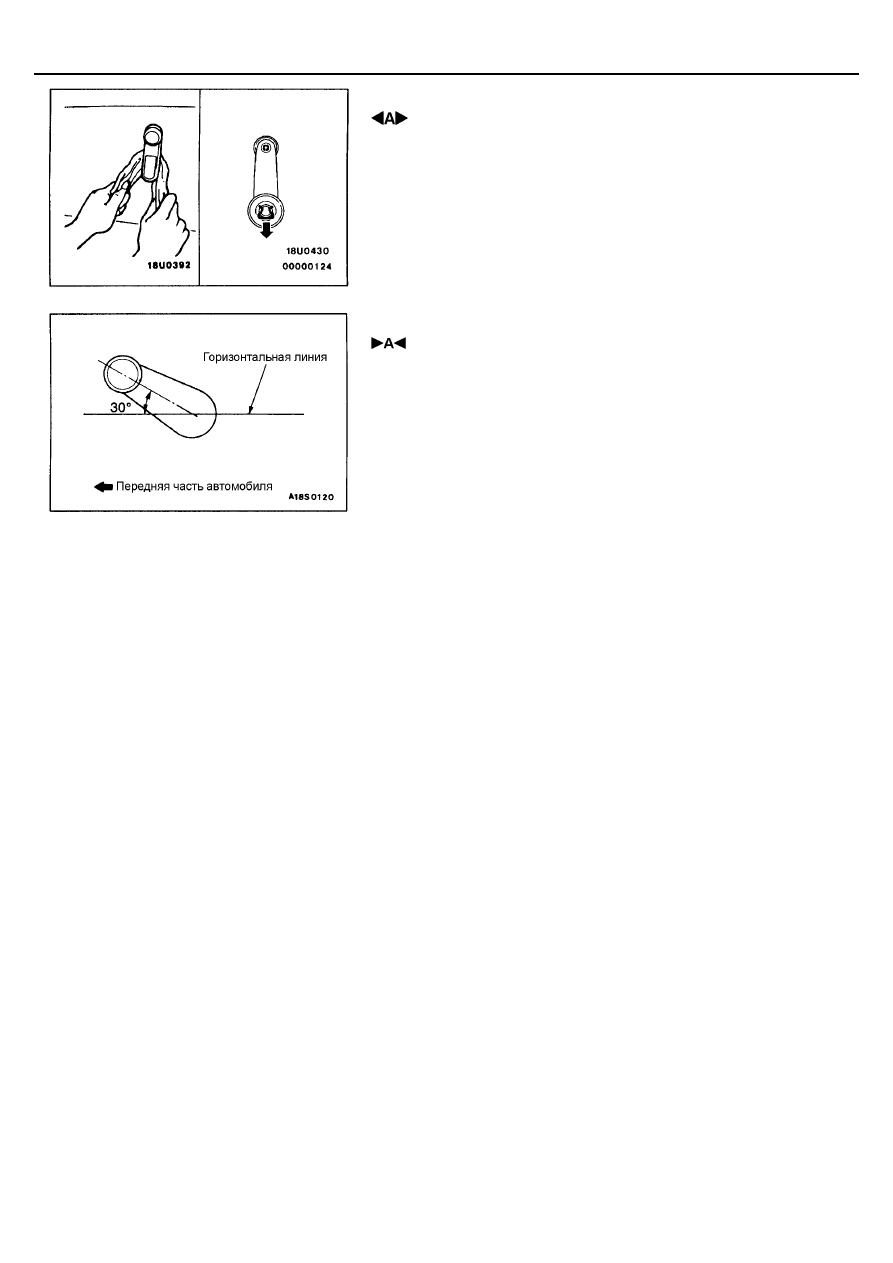

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

Снимите фиксатор, используя тряпку, и затем снимите ручку стеклоподъ-
емника.

УСТАНОВКА

 УСТАНОВКА РОЗЕТКИ РУЧКИ СТЕКЛОПОДЪЕМНИ-

КА, РУЧКИ СТЕКЛОПОДЪЕМНИКА И ФИКСАТОРА

1.

Установите розетку ручки и фиксатор на ручку стеклоподъемника.

2.

Полностью закройте стекло передней двери, и установите ручку стек-
лоподъемника так чтобы она располагалась как показано на рисунке.

КУЗОВ

 - Двери

42-36

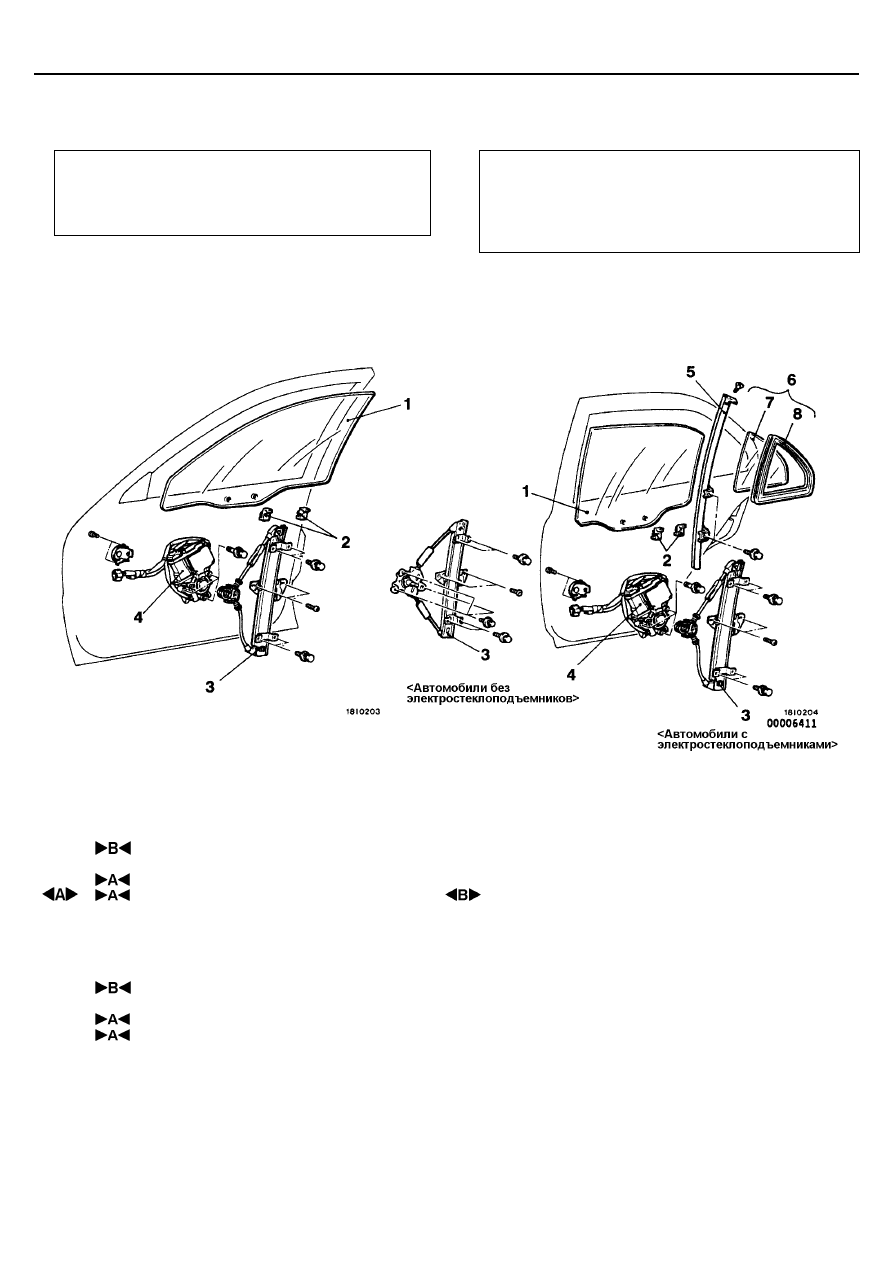

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Снятие обивки двери и водонепроницаемой пленки
(См. стр. 42-33).

•

Снятие внутреннего уплотнителя двери
(См. стр. 42-44).

Заключительные операции
•

Регулировка стекла двери (См. стр. 42-28).

•

Установка внутреннего уплотнителя двери
(См. стр. 42-44).

•

Установка обивки двери и водонепроницаемой
пленки (См. стр. 42-33).

Передняя дверь

Задняя дверь

Последовательность снятия стекло-
подъемника передней двери в сборе
1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электродвигатель стеклоподъемника

Последовательность снятия стекло-
подъемника задней двери в сборе
•   Направляющий желобок стекла

(См. стр. 42-44).

1. Стекло двери
2. Держатель стекла двери
3. Стеклоподъемник в сборе
4. Электродвигатель стеклоподъемника

Последовательность снятия неподвижного
стекла
•  Направляющий желобок стекла

(См. стр. 42-44).

1. Стекло двери
5. Центральная направляющая двери
6. Неподвижное стекло и уплотнитель в сборе
7. Неподвижное стекло
8. Уплотнитель неподвижного стекла
