ABS <2WD> -

Регулятор давления задних тормозов

35B-25

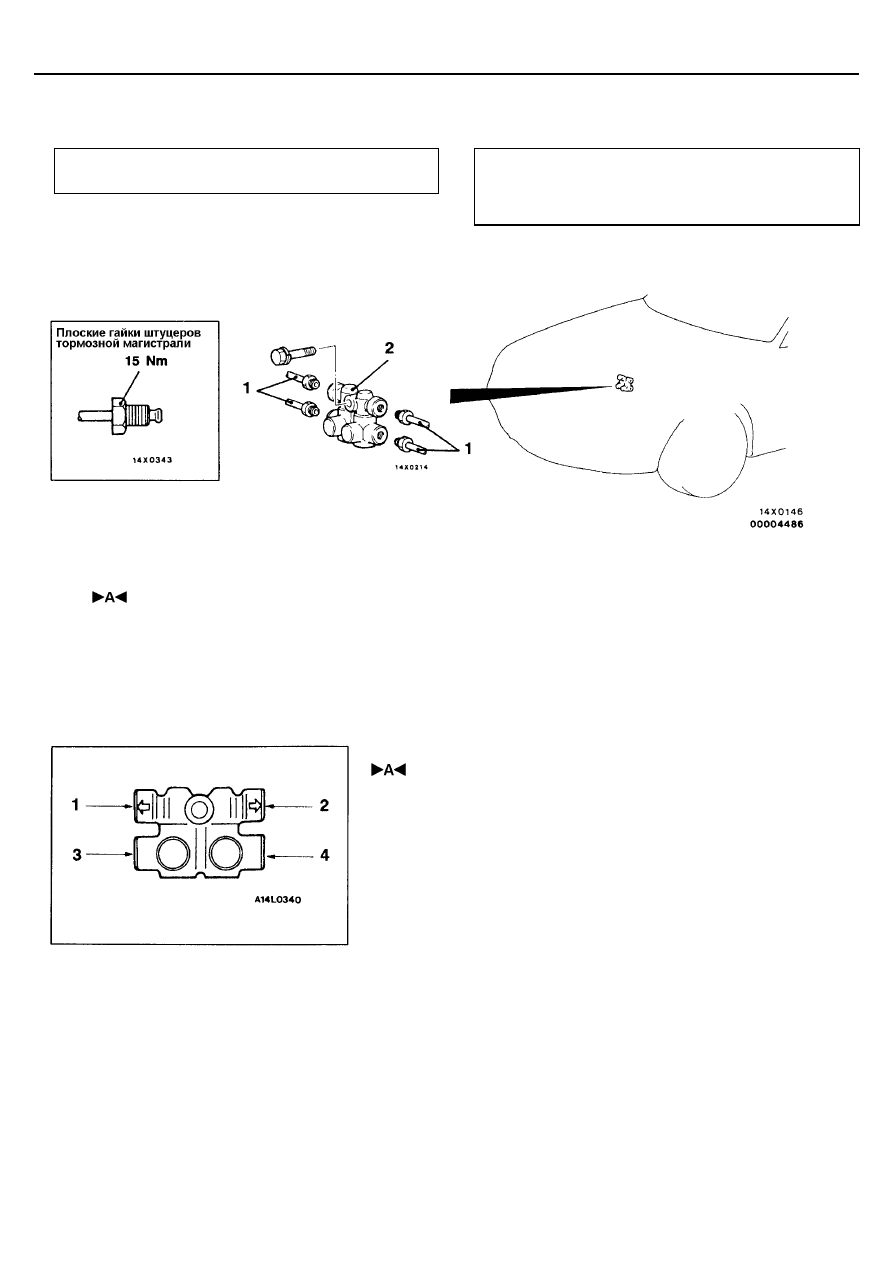

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ ТОРМОЗОВ

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Удаление воздуха из тормозной системы (см. Главу
35А – Технические операции на автомобиле).

Последовательность снятия
1. Тормозная трубка
2. Регулятор давления задних тормозов

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 СОЕДИНЕНИЕ ТОРМОЗНЫХ ТРУБОК

Соедините трубки с гидравлическим блоком как показано на рисунке.
1.

Регулятор давления – Задний левый тормозной механизм

2.

Регулятор давления – Задний правый тормозной механизм

3.

Регулятор давления – Гидравлический блок

4.

Регулятор давления – Гидравлический блок

ABS <2WD> -

Гидравлический блок

35B-26

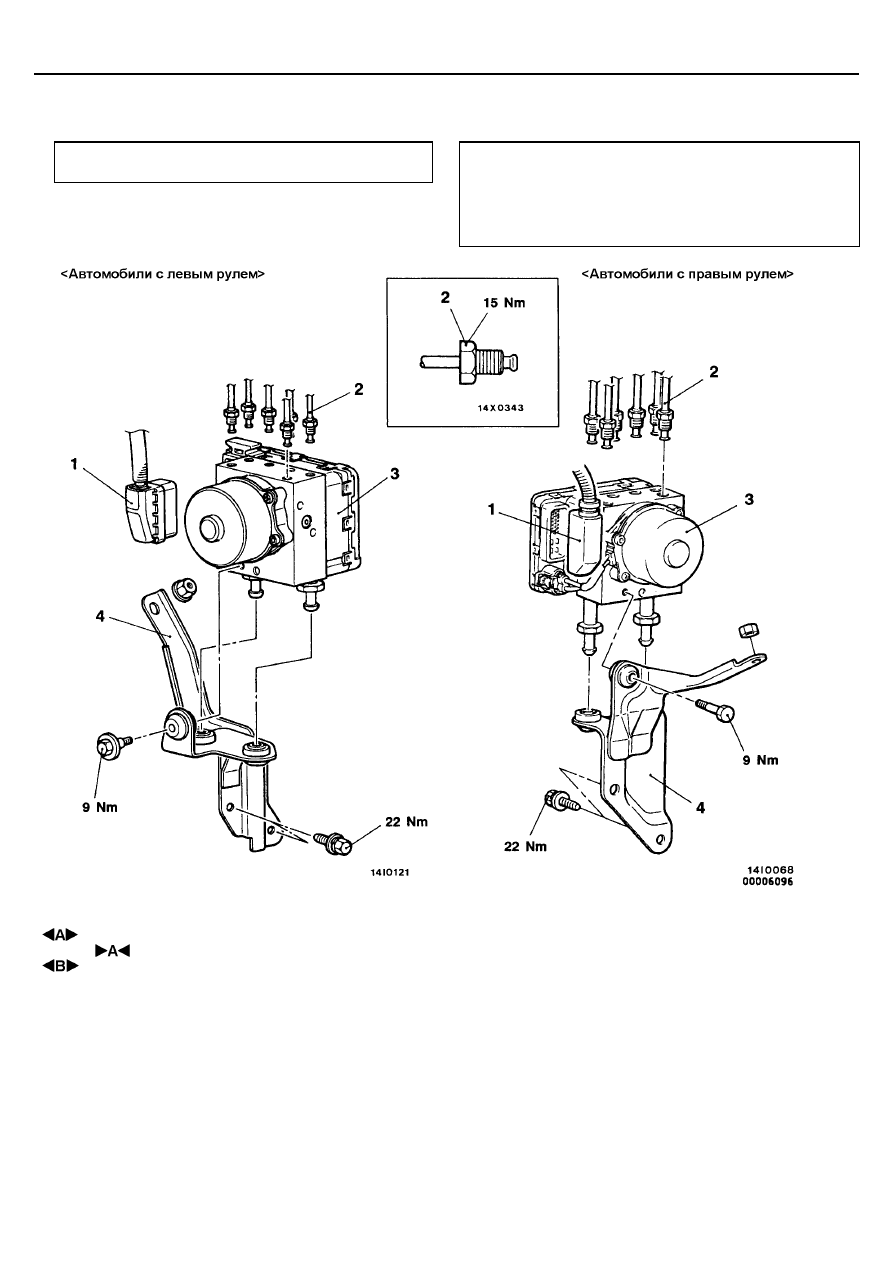

ГИДРАВЛИЧЕСКИЙ БЛОК

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Прокачка воздуха из гидропривода тормозов (см. Главу
35А – Технические операции на автомобиле).

•

Регулировка педали тормоза (См. Главу 35А –
Технические операции на автомобиле.)

Последовательность снятия
1. Разъем жгута проводов
2. Соединение тормозной трубки
3. Гидравлический блок и электронный блок

управления ABS

4. Кронштейн гидравлического блока в

сборе

ABS <2WD> -

Гидравлический блок

35B-27

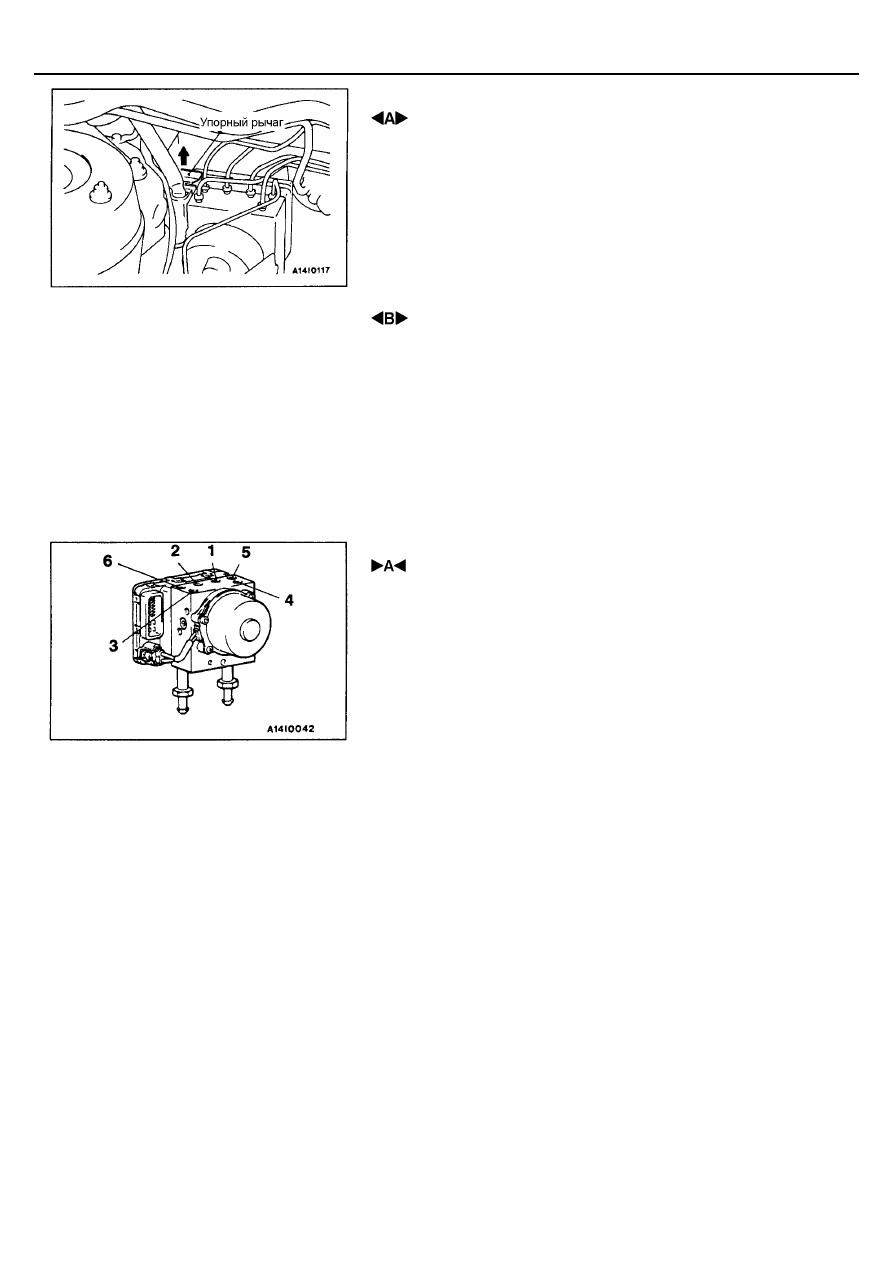

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ РАЗЪЕМА ЖГУТА ПРОВОДОВ

Поверните рычаг замкового устройства по стрелке, как показано на
рисунке, чтобы разблокировать замок, затем отсоедините разъем.

 СНЯТИЕ ГИДРАВЛИЧЕСКОГО БЛОКА В СБОРЕ

Внимание
1.

Гидравлический блок в сборе имеет большой вес, поэтому
будьте осторожны при его снятии.

2.

Гидравлический блок в сборе является неразборной
конструкцией, поэтому запрещается ослаблять любые болты и
гайки.

3.

Запрещается ронять или ударять гидравлический блок.

4.

Запрещается переворачивать или класть на бок гидравлический
блок.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТОРМОЗНОЙ ТРУБКИ

Соедините трубки гидравлического блока в сборе как показано на рисунке.
1.

К регулятору давления задних тормозов (правое колесо)

2.

К регулятору давления задних тормозов (левое колесо)

3.

От главного тормозного цилиндра (первичная камера)

4.

От главного тормозного цилиндра (вторичная камера)

5.

К переднему тормозному механизму (правое колесо)

6.

К переднему тормозному механизму (левое колесо)

ABS <2WD> -

Датчик частоты вращения колеса

35B-28

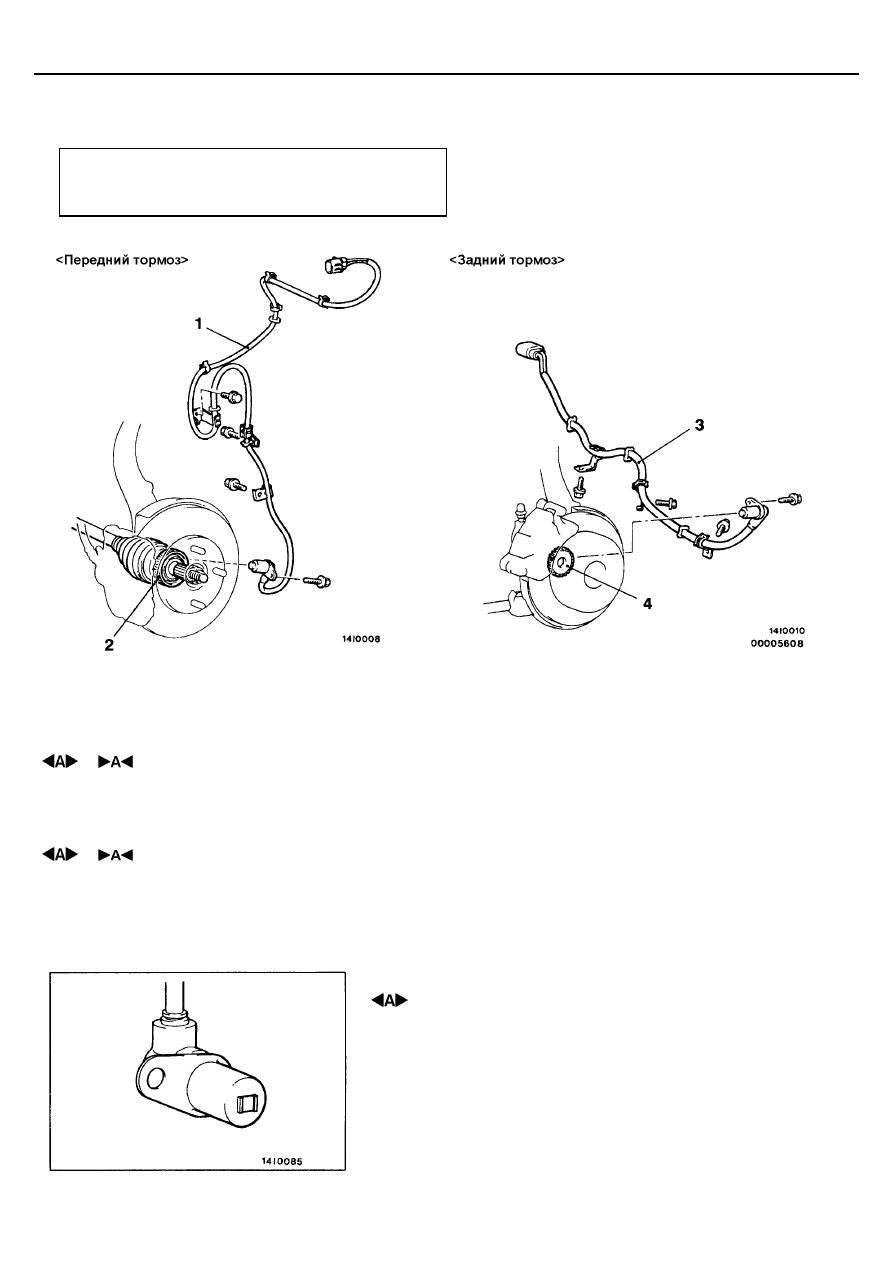

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Проверка напряжения на выходе датчика частоты
вращения колеса (См. стр. 35В-19).

Последовательность снятия датчика
частоты вращения переднего колеса
•  Снятие брызгозащитного щитка

   (См. Главу 42 – Крыло).
1. Датчик частоты вращения переднего

колеса

2. Ротор датчика частоты вращения

переднего колеса (См. Главу 26 – Вал
привода колеса).

Последовательность снятия датчика
частоты вращения заднего колеса
3. Датчик частоты вращения заднего

колеса

4. Ротор датчика частоты вращения

заднего колеса (См. Главу 27 –
Ступица заднего моста).

ПРИМЕЧАНИЕ
Ротор датчика частоты вращения переднего колеса
объединен с валом привода переднего колеса и является
неразборным.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА И ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ
ЗАДНЕГО КОЛЕСА

Внимание:
Будьте внимательны при обращении с полюсным наконечником
датчика частоты вращения колеса и зубчатой поверхностью ротора,
чтобы не повредить их об другие детали.
