35B-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ................ 5

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 5

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 5

ПОИСК НЕИСПРАВНОСТЕЙ .................. 6

ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

............ 8

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ
ПРИЗНАКАМ

................................................ 12

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 19

Проверка и регулировка
педали тормоза..................................см. Главу 35А
Проверка выключателя
стоп-сигнала.......................................см. Главу 35А
Проверка работы вакуумного
усилителя тормозов...........................см. Главу 35А
Проверка работы
обратного клапана ............................См. Главу 35А
Проверка работы регулятора давления
задних тормозов ...............................См. Главу 35А
Проверка датчика уровня
тормозной жидкости .........................См. Главу 35А

Прокачка воздуха из гидропривода
тормозов ........................................... См. Главу 35А
Проверка и замена колодок дискового
тормоза ............................................. См. Главу 35А
Проверка тормозного диска............. См. Главу 35А
Проверка толщины накладок тормозных
колодок.............................................. См. Главу 35А
Проверка внутреннего диаметра тормозного
барабана ........................................... См. Главу 35А
Проверка прилегания тормозных
колодок к поверхности тормозного
барабана ........................................... См. Главу 35А
Проверка напряжения на выходе датчика
частоты вращения колеса ................................... 19
Проверка реле контрольной
лампы ABS............................................................ 21
Проверка гидравлического блока........................ 22
Восстановление заряда для полностью
разряженной аккумуляторной батареи............... 23

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

35B-2

ПЕДАЛЬ ТОРМОЗА ...........См. Главу 35А

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И
ВАКУУМНЫЙ УСИЛИТЕЛЬ
ТОРМОЗОВ .............................................. 24

Главный тормозной цилиндр ............................... 24

ДИСКОВЫЙ ТОРМОЗ........См. Главу 35А

ЗАДНИЙ БАРАБАННЫЙ
ТОРМОЗ..............................См. Главу 35А

Рабочий тормозной цилиндр ........... См. Главу 35А

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ
ТОРМОЗОВ............................................... 25

ГИДРАВЛИЧЕСКИЙ БЛОК ...................... 26

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕСА .................................................... 28

ABS <2WD> -

Общая информация

35В-3

ОБЩАЯ ИНФОРМАЦИЯ

Антиблокировочная система тормозов (ABS) состоит из
следующих узлов и деталей: датчики частоты вращения
колес, выключатель стоп-сигналов, гидравлический блок в
сборе, электронный блок управления ABS (ABS-ECU) и
контрольная лампа ABS. Если в системе возникнут

проблемы, то неисправный узел будет обнаружен и
зафиксирован функцией диагностики.
Помимо этого определение диагностических кодов
неисправности и основных параметров, а также проверка
привода возможна при помощи MUT-II.

Наименование

Технические характеристики

Тип

Двухконтурный (с датчиком уровня
тормозной жидкости)

Главный тормозной
цилиндр

Внутренний диаметр, мм

25,4

Тип

Вакуумный, двойной

Рабочий диаметр силового цилиндра, мм

180 ± 205

Вакуумный усилитель
тормозов

Степень усиления

6,5

Тип

Сдвоенный

Регулятор давления
задних тормозов

Степень декомпрессии

0,25

Тип

Плавающий суппорт, один поршень,
вентилируемый диск

Рабочий диаметр диска × толщина, мм

256 × 24

Внутренний диаметр колесного цилиндра, мм

60,3

Толщина накладки тормозной колодки, мм

10,0

Передние тормоза

Регулировка зазора

Автоматическая

Тип

С ведущей и ведомой колодками

Внутренний диаметр барабана, мм

203

Внутренний диаметр тормозного цилиндра, мм

20,6

Толщина накладки тормозной колодки, мм

4,4

Задние барабанные
тормоза

Регулировка зазора

Автоматическая

Тормозная жидкость

DOT3 или DOT4

Тип антиблокировочной системы (ABS)

Трехканальный, четыре датчика

Датчики частоты вращения колес

С индуктивной катушкой, установлены
на четырех колесах

Число зубьев ротора ABS переднего колеса

43

Число зубьев ротора ABS заднего колеса

43

ABS <2WD> -

Общая информация

35В-4

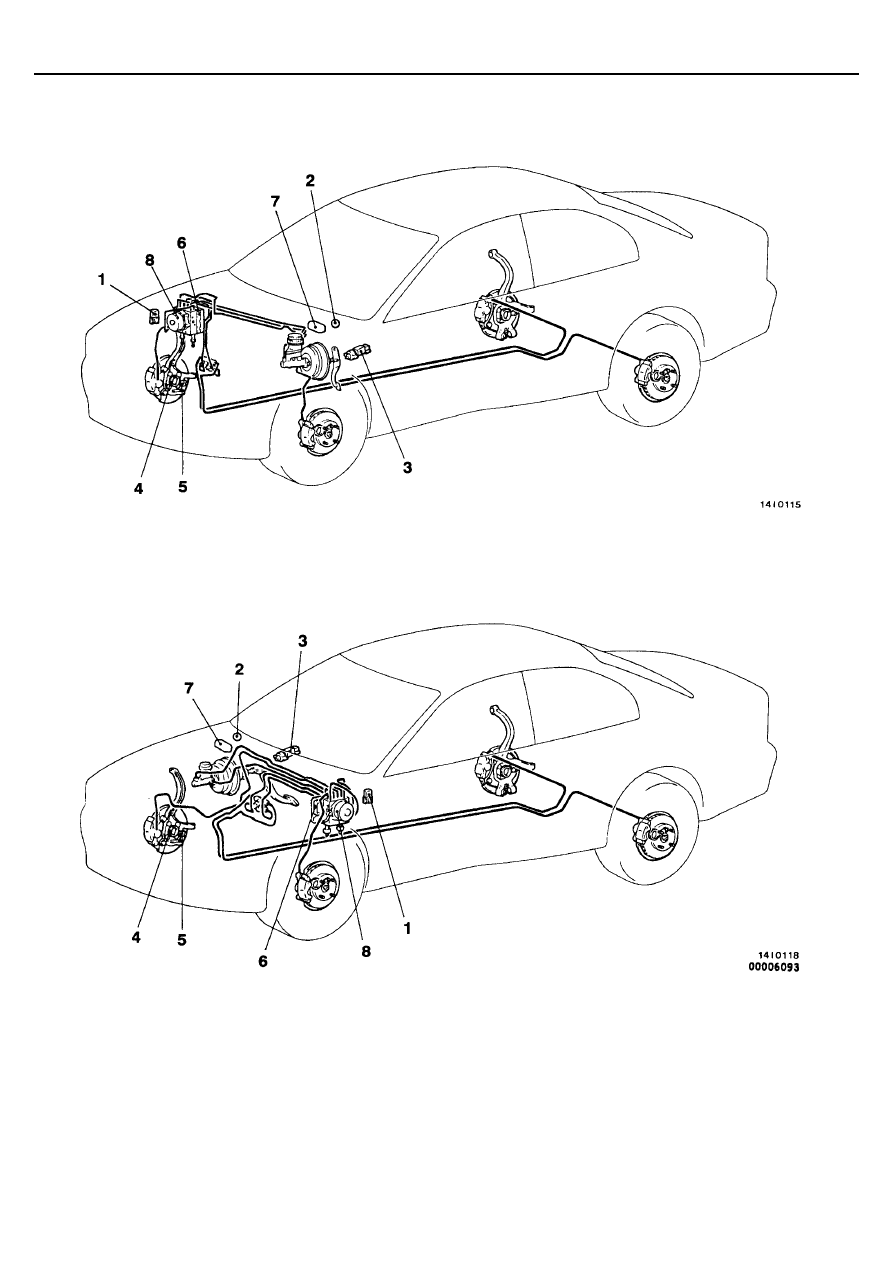

СХЕМА КОНСТРУКЦИИ

<Автомобили с левосторонним расположением органов управления>

<Автомобили с правосторонним расположением органов управления>

1. Реле ABS
2. Контрольная лампа ABS
3. Выключатель стоп-сигналов
4. Ротор датчика частоты вращения колеса

5. Датчик частоты вращения колеса
6. Электронный блок управления

антиблокировочной системой тормозов

7. Диагностический разъем
8. Гидравлический блок
