SRS -

Меры безопасности при обслуживании системы SRS

00-27

<Автомобили без боковых подушек безопасности>

Вывод электронного
блока управления №

Назначение жгута проводов

Действие по исправлению

От 1 до 4

-

-

5, 6

Передний жгут проводов → Часовая пружина → Модуль

подушки безопасности (со стороны водителя)

Исправьте или замените передний жгут
проводов. Замените часовую пружину.

7, 8

Передний жгут проводов → Модуль подушки

безопасности (со стороны переднего пассажира)

9, 10

-

11

Передний жгут проводов → Диагностический разъем

12

-

13

Передний жгут проводов →



Блок предохранителей

(предохранитель №4)

14

Передний жгут проводов → Блок предохранителей

(предохранитель №13)

Исправьте или замените передний жгут
проводов.

15

Передний жгут проводов → Жгут проводов панели
приборов → контрольная лампа SRS

Исправьте или замените каждый жгут
проводов.

От 16 до 19

-

-

20, 21

Передний жгут проводов → «Масса»

Исправьте или замените передний жгут
проводов.

<Автомобили с боковыми подушками безопасности>

Вывод электронного
блока управления №

Назначение жгута проводов

Действие по исправлению

1, 2

-

-

3

Передний жгут проводов → «Масса»

Исправьте или замените передний жгут проводов.

4

Передний жгут проводов → Жгут проводов
панели приборов → Контрольная лампа SRS

Исправьте или замените каждый жгут проводов.

5, 6

Передний жгут проводов → Модуль подушки

безопасности (со стороны переднего пассажира)

Исправьте или замените передний жгут проводов.

7, 8

Передний жгут проводов → Часовая пружина →

Модуль подушки безопасности (со стороны
водителя)

Исправьте или замените передний жгут проводов.
Замените часовую пружину.

9

Передний жгут проводов → Блок

предохранителей (предохранитель №4)

10, 11

-

12

Передний жгут проводов → Блок

предохранителей (предохранитель №13)

13

-

14, 15

Передний жгут проводов → «масса»

16

Передний жгут проводов → Диагностический

разъем

От 17 до 20

-

21, 22

Передний жгут проводов → Модуль боковой

подушки безопасности (левой)

23, 24

Передний жгут проводов → Модуль боковой

подушки безопасности (правой)

Исправьте или замените передний жгут проводов.

SRS -

Меры безопасности при обслуживании системы SRS

00-28

Вывод электронного
блока управления №

Назначение жгута проводов

Действие по исправлению

С25 по 33

-

-

34, 35, 36

Передний жгут проводов → Напольный жгут проводов →

Датчик бокового удара (левый)

С 37 по 39

-

40, 41, 42

Передний жгут проводов → Напольный жгут проводов →

Датчик бокового удара (правый)

Исправьте или замените каждый жгут
проводов.

6.

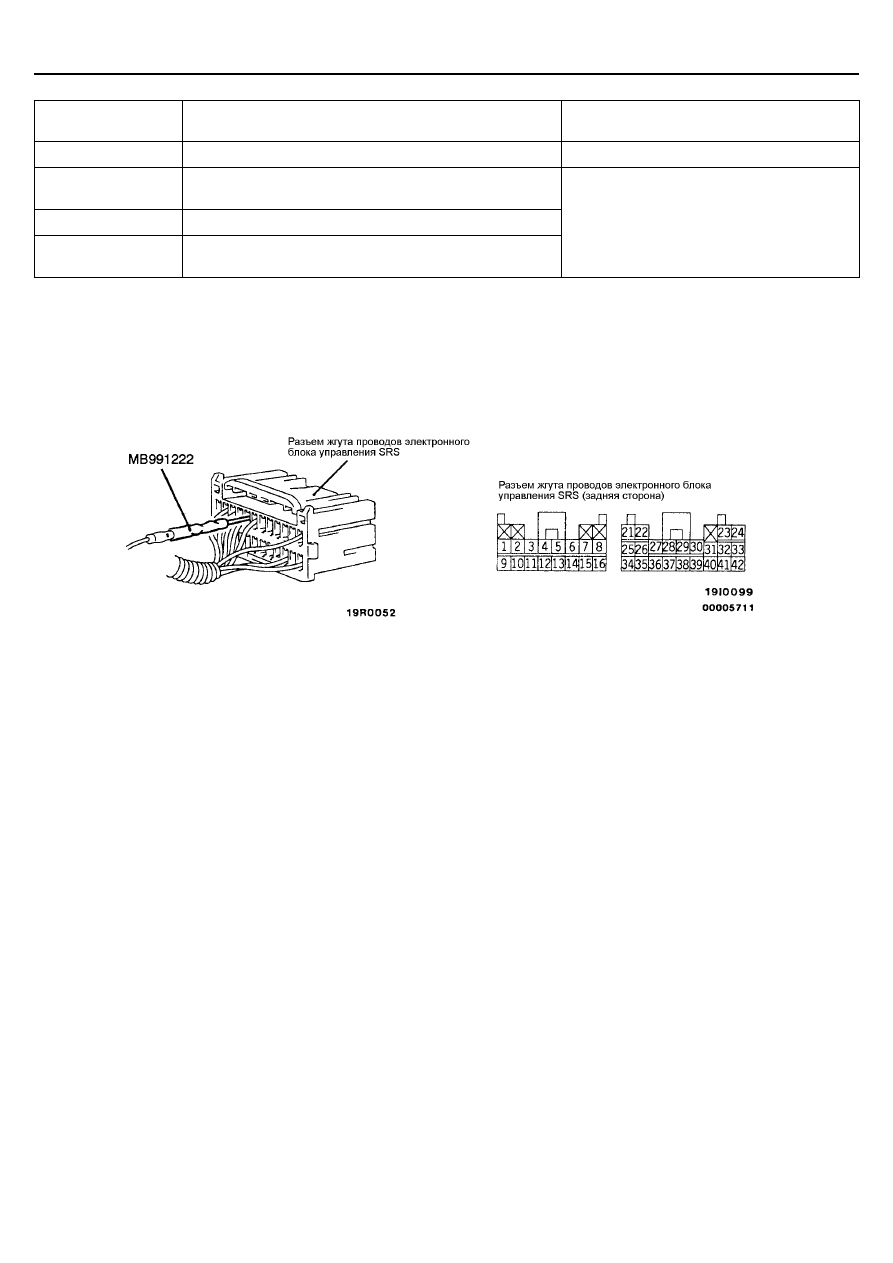

Проверка жгута проводов электронного блока управления SRS <автомобили с боковыми подушками безопасности>
должна проводиться следующим образом.
Вставьте специальный инструмент (тонкий щуп из комплекта специального инструмента) в разъем со стороны жгута
проводов (задней стороны) и подсоедините тестер к этому щупу. Использование любого другого инструмента кроме
специального, может привести к повреждению проводки и других деталей. Более того, измерение не должно проводиться
прямым касанием щупа выводов с передней части разъема. Выводы имеют покрытие для увеличения их проводимости,
поэтому при непосредственном касании щупом, покрытие может повредиться (поцарапаться), что может привести к
снижению надежности.

7.

Компоненты SRS и ремня безопасности с преднатяжителем не должны подвергаться нагреву до температур выше
указанных, поэтому снимайте электронный блок управления SRS, модуль подушки безопасности (со стороны водителя и
со стороны переднего пассажира), часовую пружину, датчики бокового удара, передние сиденья в сборе (с боковыми
подушками безопасности), и ремни безопасности с преднатяжителем перед сушкой или нагревом в печке после покраски.
•   Электронный блок управления SRS, модули подушек безопасности, часовая пружина, датчик бокового удара:
не более 93°С
•   Ремень безопасности с преднатяжителем: не более 90°С

8.

Когда бы вы не закончили обслуживание SRS, проверьте работу контрольной лампы SRS чтобы убедиться, что система
функционирует нормально (См. стр. 52В-19).

9.

Убедитесь, что замок зажигания находится в положении OFF при подсоединении и отсоединении MUT-II.

10. Если у вас возникнут вопросы относительно SRS, пожалуйста, обратитесь к вашему региональному дистрибьютору.

ПРИМЕЧАНИЕ:
СЛУЧАЙНОЕ СРАБАТЫВАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, ПОЭТОМУ
ПРОВОДИТЕ ТОЛЬКО ТЕ ОПЕРАЦИИ И ПРИМЕНЯЙТЕ ТОЛЬКО ТЕ ИНСТРУМЕНТЫ, КОТОРЫЕ УКАЗАНЫ В ДАННОМ
РУКОВОДСТВЕ.

ОБЩИЕ СВЕДЕНИЯ

 -

Расположение упоров для подъёма автомобиля
домкратом и на подъемнике

00-29

РАСПОЛОЖЕНИЕ УПОРОВ ДЛЯ ПОДЪЁМА АВТОМОБИЛЯ
ДОМКРАТОМ И НА ПОДЪЕМНИКЕ

Внимание
Не допускается устанавливать автомобиль на опоры в местах, отличающихся от точек опоры по техническим
требованиям. Невыполнение этого требования приведёт к поломке и т.д.

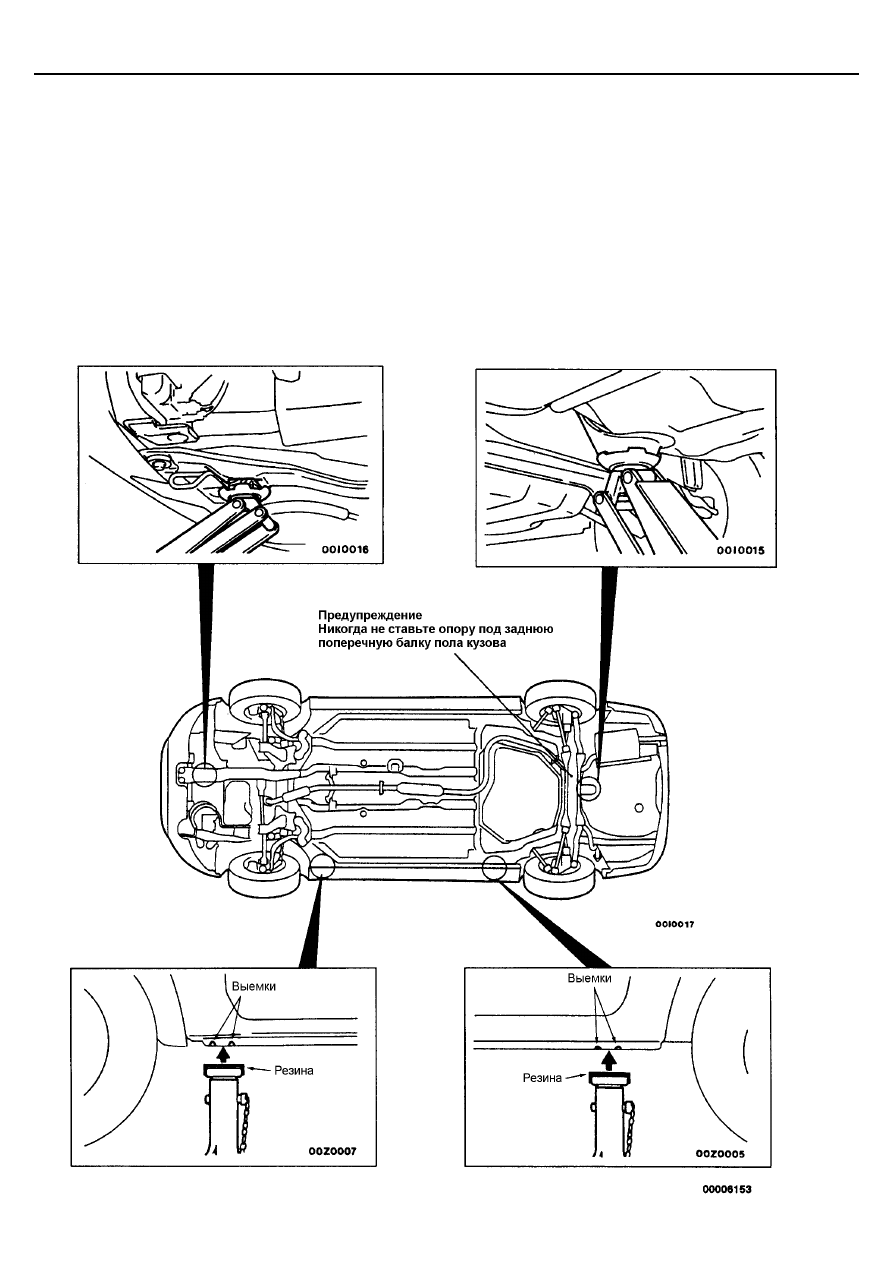

РАСПОЛОЖЕНИЕ УПОРОВ ДЛЯ ПОДКАТНОГО ГИДРАВЛИЧЕСКОГО
ДОМКРАТА И РАЗДВИЖНЫХ СТОЕК

ДЛЯ ПОДКАТНОГО ГИДРАВЛИЧЕСКОГО ДОМКРАТА

Внимание
Ни в коем случае не используйте как точки опоры места, отличающиеся от установленных техническими
требованиями, или они будут деформированы.

ДЛЯ РАЗДВИЖНЫХ СТОЕК

ОБЩИЕ СВЕДЕНИЯ

 -

Расположение упоров для подъёма
автомобиля домкратом и на подъемнике

00-30

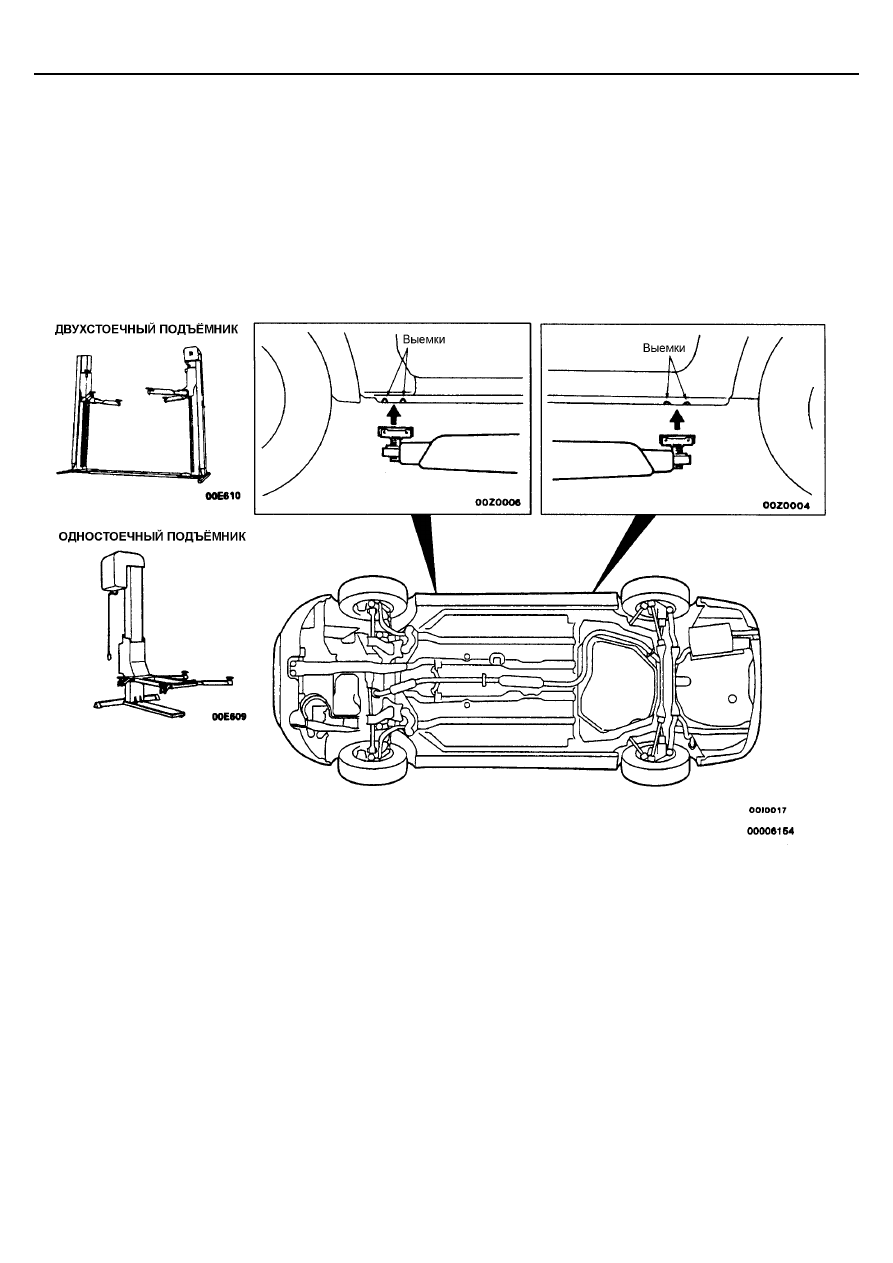

РАСПОЛОЖЕНИЕ УПОРОВ ПРИ
ИСПОЛЬЗОВАНИИ
ОДНОСТОЕЧНОГО И
ДВУСТОЕЧНОГО ПОДЪЕМНИКОВ

Внимание
Перед снятием задней подвески, запасного колеса и
заднего бампера положите дополнительный груз в
багажник автомобиля или закрепите автомобиль на
подъемнике для предотвращения опрокидывания
автомобиля из-за смещения центра тяжести.
