Герметик: Инвентарный номер по

каталогу 3M ATD 8633 или эквивалент

:Положение

 фиксатора

 в разрезе

:Положение

 фиксатора

 в разрезе

:Положение

 фиксатора

 в разрезе

:Положение

 фиксатора

 в разрезе

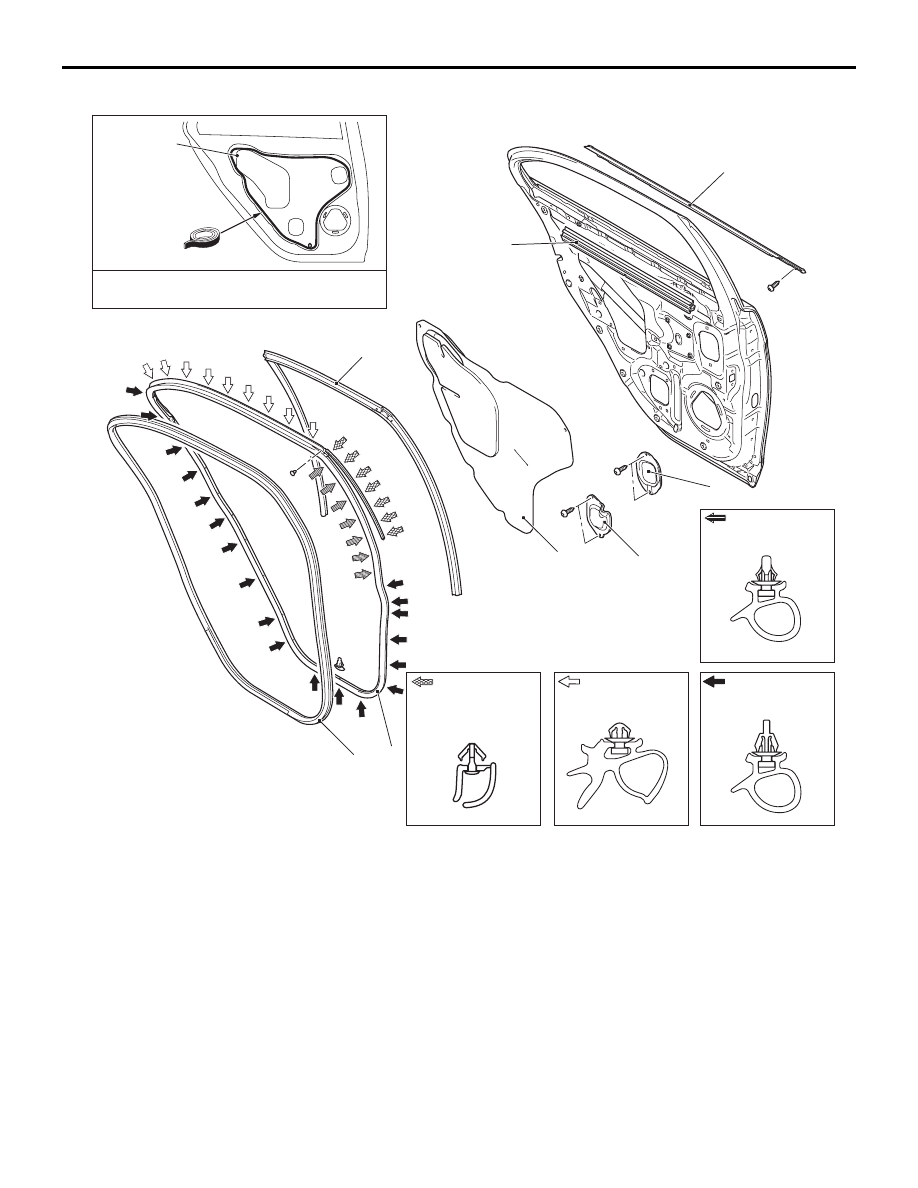

<Задняя дверь>

4

5

AB

3

2

8

7

1

4

AC609637

AC609636

AC608530

AC607396

AC609547

6

Снятие желоба стекла окна
двери

1.

Желоб стекла окна двери
Последовательность
демонтажа внутренней
кольцевой защитной
прокладки двери

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

2.

Внутренняя кольцевая защитная
прокладка двери
Демонтаж молдинга кольцевой
прокладки двери

3.

Молдинг кольцевой прокладки
двери

Последовательность
демонтажа
водонепроницаемой пленки

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

>>

B

<<

4.

Водонепроницаемая пленка

ДВЕРЬ

КУЗОВ

42A-101

Последовательность демонтажа
кронштейна динамика двери
<Автомобили с аудиосистемой
высокого класса Rockford
Fosgate>

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

ДВЕРЬ

КУЗОВ

42A-102

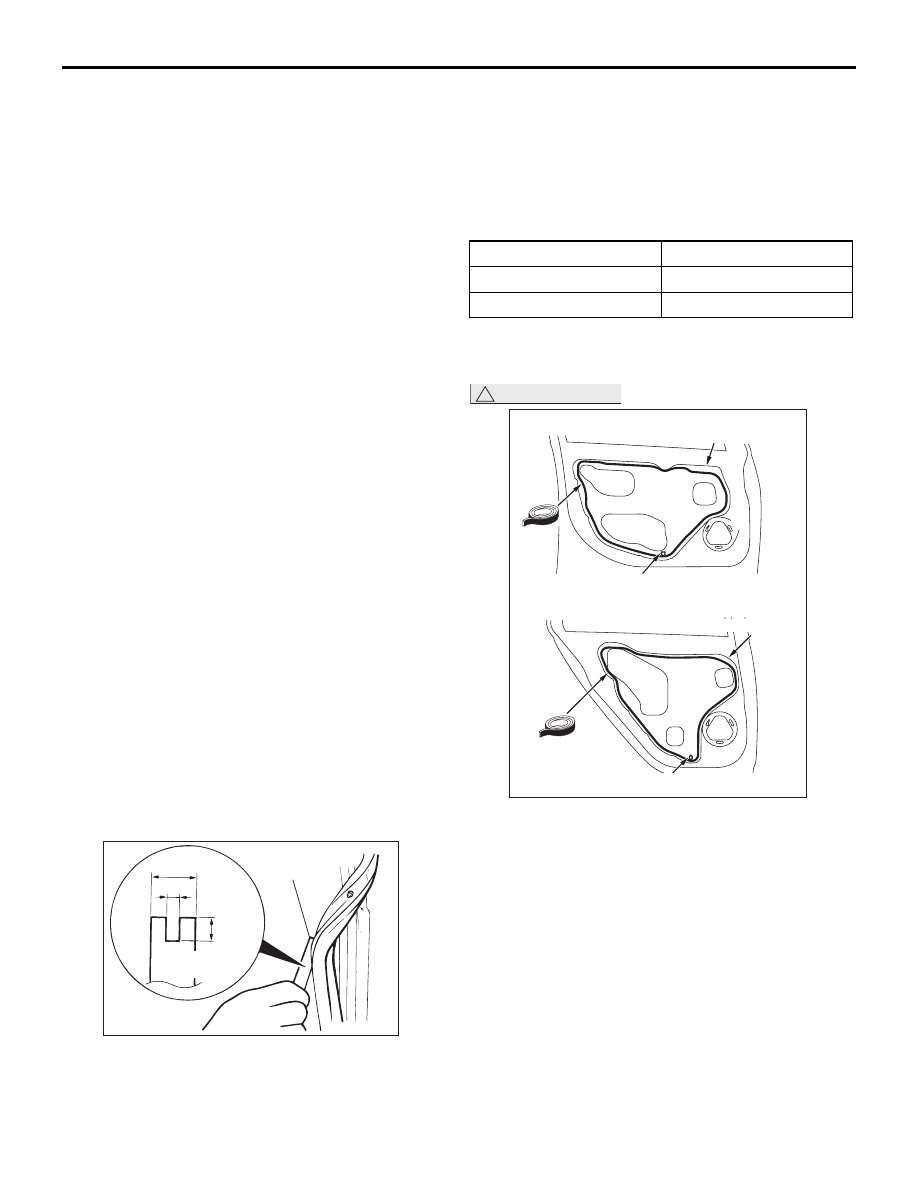

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>>ДЕМОНТАЖ ВНЕШНЕЙ
ЗАЩИТНОЙ ПРОКЛАДКИ ПО
ПЕРИМЕТРУ ПРОЕМА ДВЕРИ

Толщина:

1 мм

4 мм

8 мм

15 мм

AC

ACX00555

Нестандартный

инструмент

Установите инструмент, как показано на рисунке,
и снимите защитную прокладку с дверной панели.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ДВЕРНОГО
УПЛОТНЕНИЯ

Цвет зажима обозначает левую и правую
защитные прокладки, поэтому необходимо
устанавливать прокладки в соответствии
с расцветкой.

Сторона нанесения

Цветовая маркировка

Левая дверь

Желтый

Правая дверь

Пурпурный

>>B<< УСТАНОВКА
ВОДОНЕПРОНИЦАЕМОЙ ПЛЕНКИ

Водонепроницаемая пленка

<Задняя дверь>

Дренажное отверстие во внутренней панели

Водонепроницаемая пленка

<Передняя дверь>

AB

AC608530

AC609635

Дренажное отверстие во внутренней панели

!

ОСТОРОЖНО

После нанесения водонепроницаемой пленки
проведите бутилкаучуковую ленту под
сливным отверстием внутренней панели.
Нанесите на водоотталкивающую пленку
рекомендованный клей, как показано на рисунке,
и приклейте пленку.

Бутилкаучуковая лента: Pando 690 или
аналог

>>

B

<<

4.

Водонепроницаемая пленка

5.

Кронштейн динамика двери
Последовательность
демонтажа крышки динамика
двери в автомобилях
с аудиосистемой высокого
класса Rockford Fosgate

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

>>

B

<<

4.

Водонепроницаемая пленка

6.

Крышка динамика двери
Последовательность
демонтажа внутренней
защитной прокладки по
периметру проема двери

•

Накладка на ступеньку
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

7.

Внутренняя защитная прокладка
проема двери
Демонтаж внешней защитной
прокладки по периметру
проема двери

•

Соединительный болт
ограничителя открытия двери
(см.

Стр.42A-87

).

<<

A

>>

>>

A

<<

8.

Внешняя защитная прокладка
проема двери

Последовательность демонтажа
кронштейна динамика двери
<Автомобили с аудиосистемой
высокого класса Rockford
Fosgate>  (Продолжение)

ДВЕРЬ

КУЗОВ

42A-103

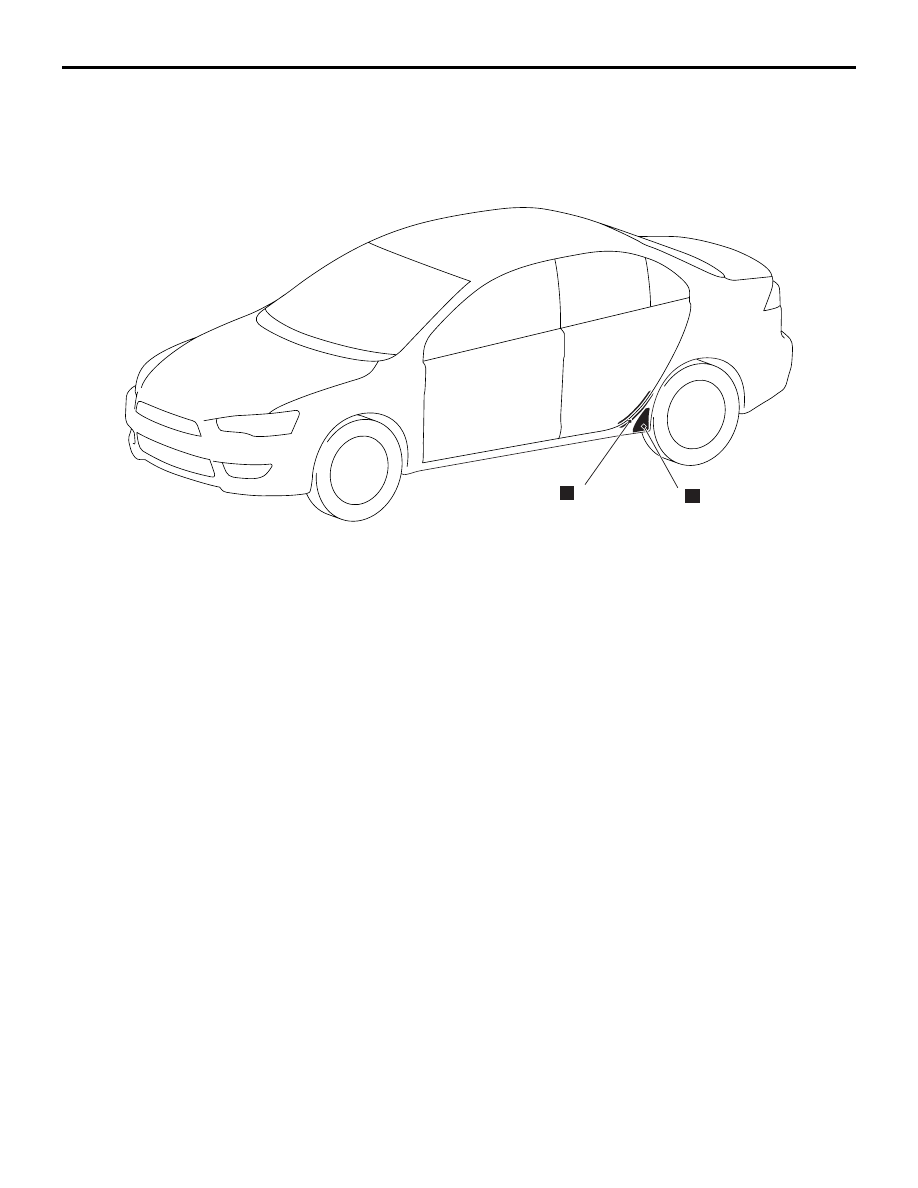

ЗАЩИТНАЯ ПЛЕНКА

СНЯТИЕ И УСТАНОВКА

M1421007800198

AC607397AD

2

1

N

N

Последовательность
демонтажа

>>

A

<<

1.

Защитная пленка A

>>

A

<<

2.

Защитная пленка B

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ

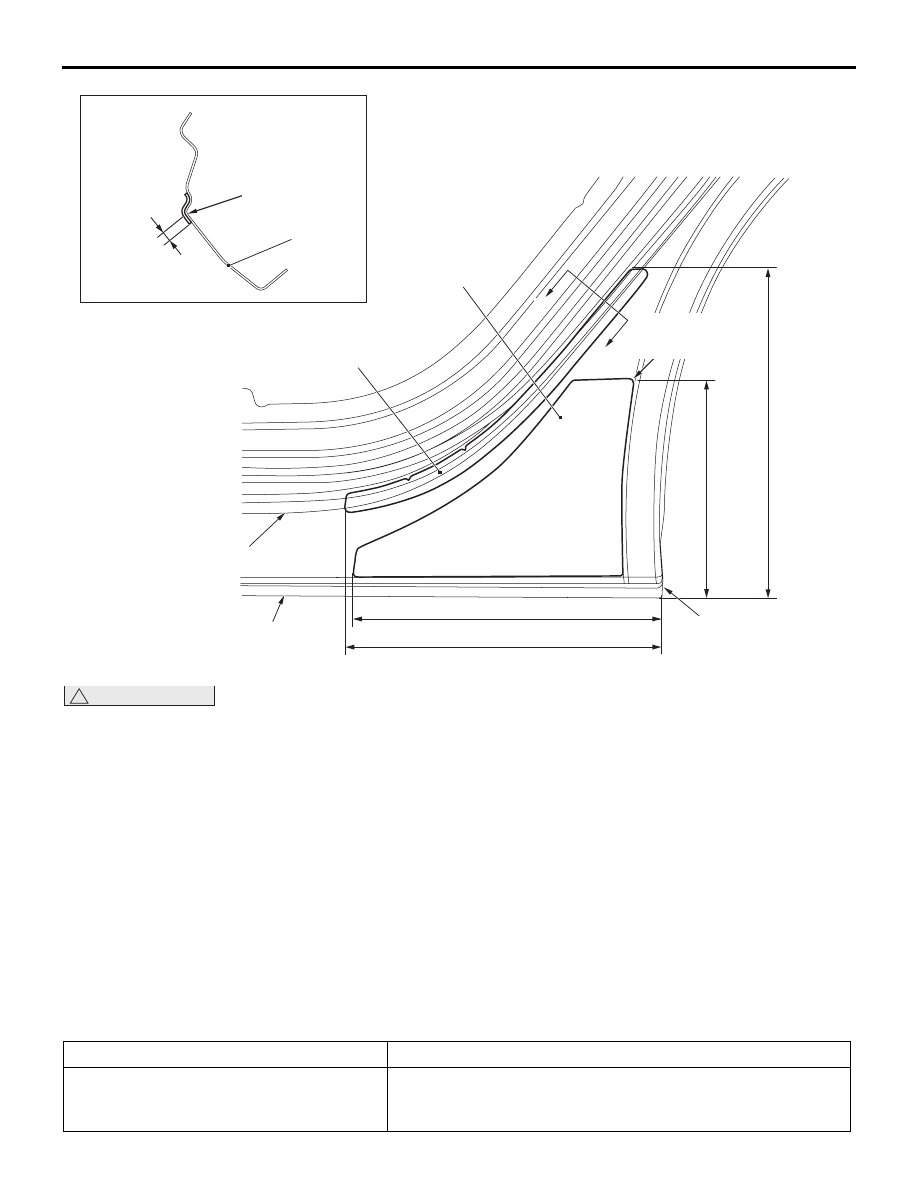

>>A<< НАНЕСЕНИЕ ПЛЕНКИ

Точка нанесения

Совместите

защитную пленку A

с линией прижима.

Конец боковой части

лонжерона кузова

Конец боковой части

лонжерона кузова

Линия открытия двери на

боковой части лонжерона кузова

Угол

Ед. измерения: мм

Защитная пленка A

Защитная пленка B

Боковая

наружная

панель

Разрез А – А

A

A

+ 2

– 1

7.5

205 ± 5

315 ± 5

238 ± 5

253 ± 5

AB

AC700591

AC607399

КРЫШКА БАГАЖНИКА

КУЗОВ

42A-104

!

ОСТОРОЖНО

• Температура окружающего воздуха должна

быть в пределах от 20 до 38

°C. Рабочая

зона должна быть чистой.

• Если температура окружающего воздуха

ниже 20

°C, подогрейте защитную пленку

и поверхность нанесения до температуры
20-30

°C.

• Следите за тем, чтобы под защитной

пленкой не образовались пузырьки
воздуха.

Процедура установки

1. Для обезжиривания поверхности для

нанесения защитной пленки на дверях и на
кузове используйте уайт-спирт.

2. Снимите клейкую прокладку защитной пленки

и наклейте пленку на указанную поверхность.

КРЫШКА БАГАЖНИКА

ГЕРМЕТИК

M1421000500293

Элемент

Рекомендованный герметик

Петля крышки багажника

Номер по каталогу 3M ATD 8531 Heavy drip check sealer,
Номер по каталогу 3M ATD Part 8646 Automotive joint and
seam sealer или аналог
