ДВЕРЬ

КУЗОВ

42A-77

ШАГ 2. Диагностический код M.U.T.-III
Убедитесь в том, что переключатель
электростеклоподъемника выдает
диагностический код.

Q Появляется ли диагностический код?

ДА :

См. таблицу диагностических кодов

Стр.42A-26

.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Перезапустить систему.
Убедитесь в том, что функция предотвращения
защемления электростеклоподъемника работает
нормально.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить электродвигатель
стеклоподъемника на двери, в которой
не работает функция предотвращения
защемления стеклоподъемника.

ПРОЦЕДУРА ВЫЯВЛЕНИЯ B-7: Дверное стекло автоматически опускается во время подъема.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если сопротивление при подъеме окна слишком
велико или если стекло наткнется на преграду,
стекло окна опустится примерно на 150 мм.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Стекло дверного окна неправильно

отрегулировано

• Направляющая стекла неправильно

установлена или искривлена

• Неисправность электродвигателя

стеклоподъемника

• Неисправность регулятора окна

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Убедитесь в том, что переключатель
электростеклоподъемника выдает
диагностический код.

Q Появляется ли диагностический код?

ДА :

См. таблицу диагностических кодов

Стр.42A-26

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверьте правильность установки
стекол в окнах дверей.
Проверьте правильность установки стекол
в окнах дверей. См.

Стр.42A-80

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отрегулируйте стекло окна двери.
(См.

Стр.42A-80

.)

ШАГ 3. Перезапустить систему.
Убедитесь в том, что стекло не опускается при
подъеме.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить неисправный
электродвигатель соответствующего
стеклоподъемника.

ДВЕРЬ

КУЗОВ

42A-78

ПРОВЕРКА НА КЛЕММЕ ECU

M1429013600153

ПРОВЕРКА КЛЕММ ПЕРЕКЛЮЧАТЕЛЕЙ СТЕКЛОПОДЪЕМНИКОВ
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКОВ

G

A

E-14

1

C50737

A

Клемма
№

Объект проверки

Условие проверки

Нормальные условия

1

Вывод на электродвигатель
стеклоподъемника

−

−

2

«Масса»

Всегда

0 В

3

−

−

−

4

Линия связи LIN (между
ETACS-ECU)

Всегда

от 0 до 12 В (импульсный
сигнал)

5

−

−

−

6

Электропитание

Реле стеклоподъемника: ВКЛ Напряжение аккумулятора

7

Вывод на электродвигатель
стеклоподъемника

−

−

8

Ввод от электродвигателя
стеклоподъемника («масса»
датчика импульсов)

−

0 В

9

Ввод от электродвигателя
стеклоподъемника (сигнал
датчика импульсов)

Во время работы
стеклоподъемников

от 0 до 5 В (импульсный
сигнал)

10

Ввод от электродвигателя
стеклоподъемника (сигнал
датчика импульсов)

Во время работы
стеклоподъемников

от 0 до 5 В (импульсный
сигнал)

11

−

−

−

12

Ввод от электродвигателя
стеклоподъемника (питание
импульсного датчика)

Во время работы
стеклоподъемников

5 В

13, 14

−

−

−

ДВЕРЬ

КУЗОВ

42A-79

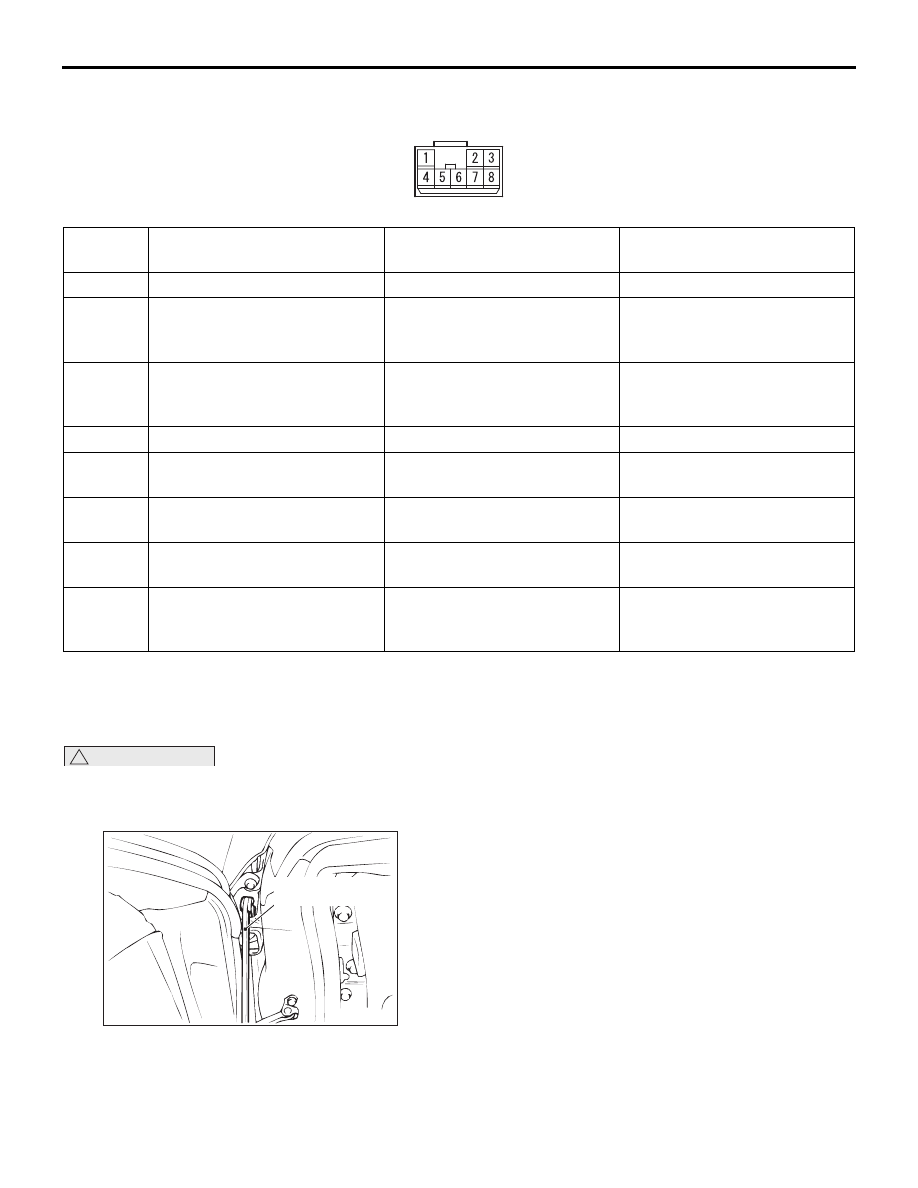

ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКОВ

AH

E-08 (передняя дверь), E-20 (задняя: правая), E-23 (задняя: левая)

AC507642

Номер
клеммы

Объект проверки

Условие проверки

Нормальные условия

1

«Масса»

Всегда

0 В

2

Ввод от электродвигателя
стеклоподъемника (сигнал
датчика импульсов)

Во время работы
стеклоподъемников

от 0 до 5 В (импульсный
сигнал)

3

Ввод от электродвигателя
стеклоподъемника (питание
импульсного датчика)

Во время работы
стеклоподъемников

5 В

4

Электропитание

Реле стеклоподъемника: ВКЛ Напряжение аккумулятора

5

Вывод на электродвигатель
стеклоподъемника

−

−

6

Линия связи LIN (между
ETACS-ECU)

Всегда

от 0 до 12 В (импульсный
сигнал)

7

Вывод на электродвигатель
стеклоподъемника

−

−

8

Ввод от электродвигателя
стеклоподъемника (сигнал
датчика импульсов)

Во время работы
стеклоподъемников

от 0 до 5 В (импульсный
сигнал)

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

РЕГУЛИРОВКА ДВЕРИ

M1423000900446

!

ОСТОРОЖНО

Зарпещается прилагать усилие 98 Нм или
более к ключу для регулировки дверных
петель (Специальный инструмент: MB991164).

C

A

MB991164

MB990900 или

2

C00059

A

1. Если зазор между дверью и кузовом

неравномерный
(1) Нанесите защитную ленту на крыло по

перимутру места установки петель и вдоль
кромки двери.

(2) Снимите подкрылок. <Только передняя

дверь> (см. ГРУППА 42A

− Подкрылок

Стр.42A-9

).

(3) Снимите облицовку центральной стойки.

<Только задняя дверь> (см. ГРУППА 52A

−

Облицовка салона

Стр.52A-11

).

(4) С помощью ключа для регулировки

дверных петель (специальный инструмент:
MB990900 или MB991164) ослабьте болты
крепления петли двери на кузове
автомобиля (крепежные гайки верхней
петли только задней двери).

(5) Регулируйте дверь до тех пор, пока зазор

вокруг двери не будет равномерным.

ДВЕРЬ

КУЗОВ

42A-80

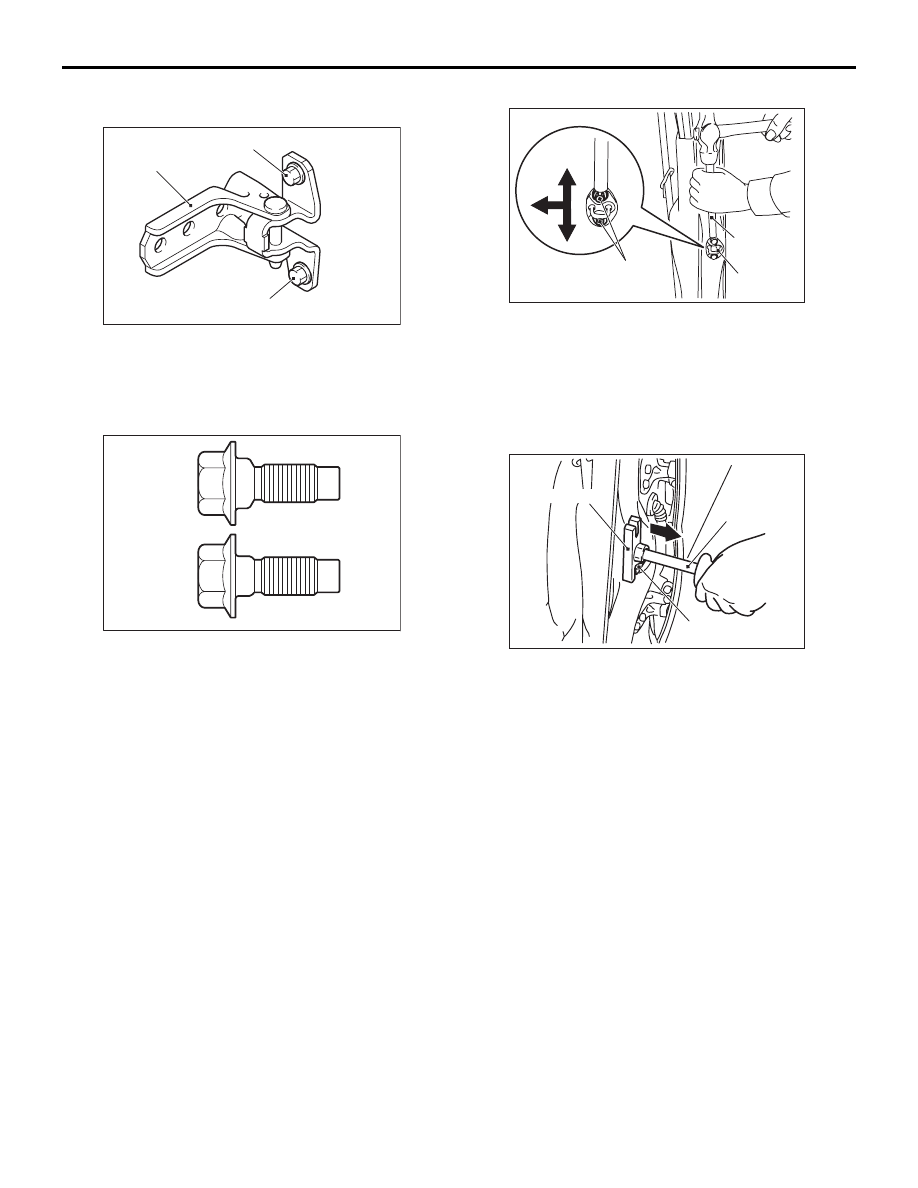

2. Если дверь не находится на одном уровне

с поверхностью кузова автомобиля.

Болт

Болт

Петля двери

AB

2

C50811

A

(1) Ослабьте болты крепления петли двери на

кузове автомобиля.

(2) Отрегулируйте дверь таким образом, чтобы

она была на одном уровне с поверхностью
кузова автомобиля.

AB

<Регулировочный

болт (MU001031)>

<Нерегулируемый

болт>

AC507758

AC507757

AC508102

(3) Если регулировка невозможна, замените

болты крепления петли двери на
регулировочный болт (MU001031).

ПРИМЕЧАНИЕ: Если регулировочный болт
уже установлен, используйте его
повторно.

(4) Отрегулируйте дверь таким образом, чтобы

она была на одном уровне с поверхностью
кузова автомобиля.

(5) Затянуть болт крепления петли двери

с указанным моментом затяжки.

Момент затяжки: 26

± 6 Нм

3. Если дверь туго закрывается и открывается

Временные

болты

Защелка

MB990939

AC

AC006109

(1) Регулировка с помощью защелки (по

направлению внутрь автомобиля и вверх)
Установите временный болт вместо
крепежного болта защелки, и с помощью
съемника (специальный инструмент:
MB990939) и молотка продвиньте
временный болт в нужном направлении.

Защелка

MB990243

MB990211

AC

AC006110

(2) Регулировка с помощью защелки (по

направлению кнаружи автомобиля)
С помощью следующих инструментов
потяните защелку по направлению кнаружи
автомобиля.

• Ударный выталкиватель (MB990211)

• Съемник корпуса (MB990243)

РЕГУЛИРОВКА СТЕКЛА ДВЕРИ

M1423001000758

Убедитесь в том, что стекло окна плавно
двигается по желобу стекла в полностью
закрытом и полностью открытом состоянии. Если
возникает проблема, выполните следующую
процедуру.
