Mitsubishi Lancer X. Руководство - часть 672

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ, ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-105

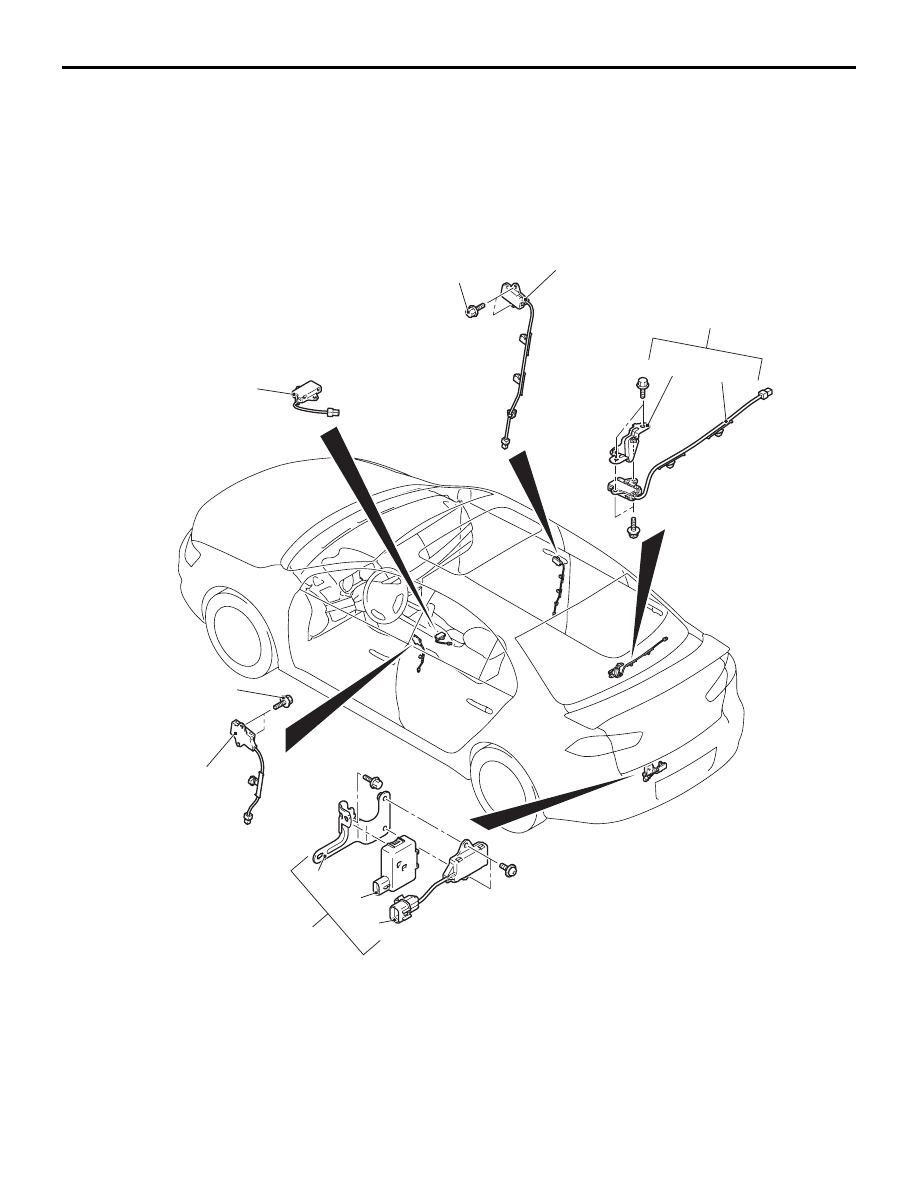

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ,

ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ

И АНТЕННЫЙ МОДУЛЬ ПРИЁМНИКА

СНЯТИЕ И УСТАНОВКА

M1429606200155

4,5 ± 0,5 Нм

4,5 ± 0,5 Нм

10

AC

9

7

8

5

4

6

3

2

1

AC609039

Последовательность
демонтажа узла наружной
передающей антенны (со
стороны водителя)

•

Панель облицовки средней
стойки <со стороны водителя>
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

1.

Узел наружной передающей
антенны (со стороны водителя)
Последовательность
демонтажа узла внешней
передающей антенны (со
стороны переднего
пассажира)

•

Панель облицовки средней
стойки <со стороны пассажира>
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

2.

Узел наружной передающей
антенны (со стороны переднего
пассажира)
Последовательность
демонтажа антенны и зуммера
в сборе

•

Задний бампер в сборе
(см. ГРУППА 51

− Задний

бампер в сборе

Стр.51-7

).

3.

Антенна и зуммер в сборе

4.

Узел наружной передающей
антенны (на крышке багажника)

5.

Зуммер

6.

Кронштейн
Последовательность
демонтажа узла внутренней
передающей антенны
(передней)

•

Напольная консоль
(См. ГРУППА 52A

− Напольная

консоль в сборе

Стр.52A-9

.)

7.

Узел внутренней передающей
антенны (передней)
Последовательность
демонтажа узла внутренней
передающей антенны (задней)
и кронштейна

•

Облицовка задней полки
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

8.

Узел внутренней передающей
антенны (задней) и кронштейн

9.

Узел внутренней передающей
антенны (задней)

10. Кронштейн

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ, ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ АНТЕННА

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-106

Последовательность
демонтажа антенны и зуммера
в сборе (Продолжение)

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ, ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-107

!

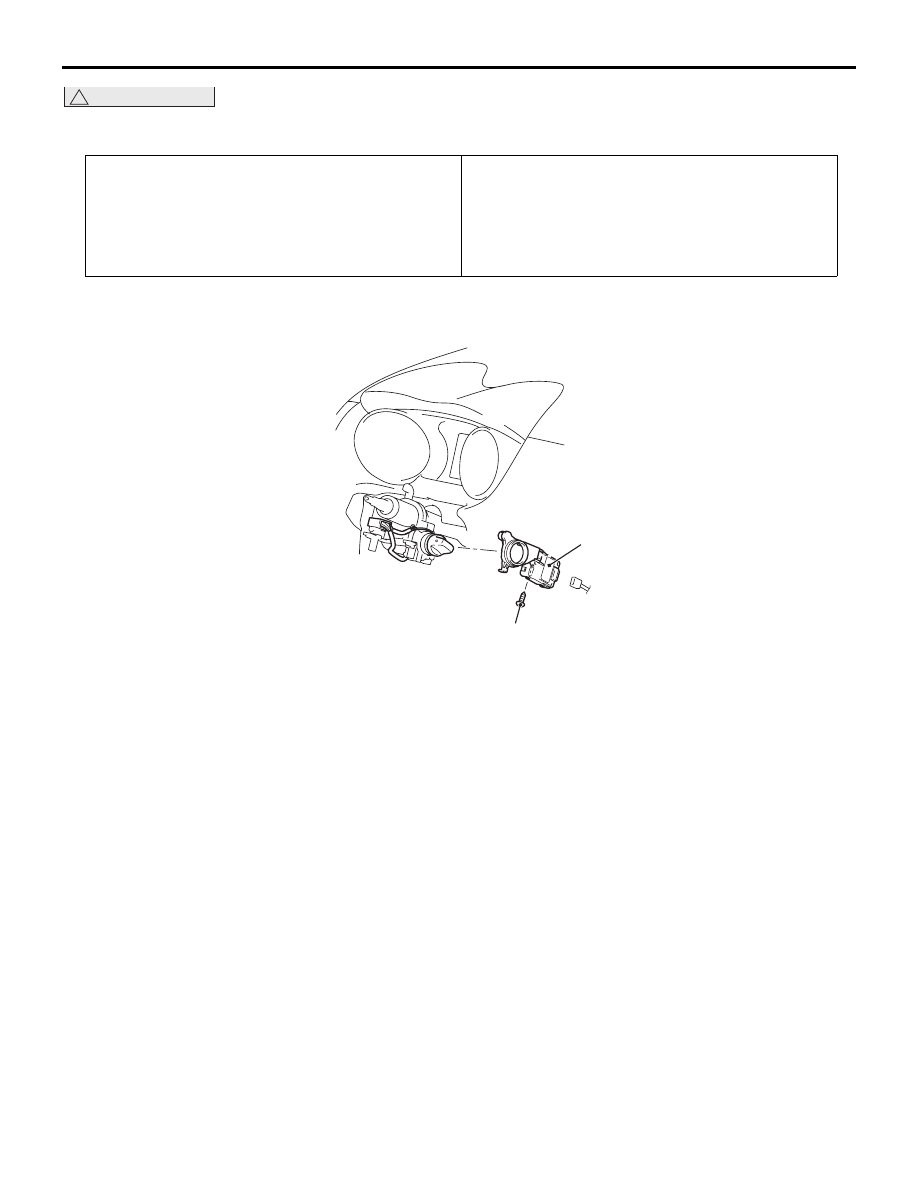

ОСТОРОЖНО

Для снятия модуля подушки безопасности водителя см. ГРУППА 52B

− Меры

предосторожности

Стр.52B-7

 и Модуль подушки безопасности водителя

Стр.52B-180

.

Операции, выполняемые перед установкой
• Снятие нижней части крышки приборной панели

(См. ГРУППА 52A

− Нижняя часть панели приборов

Стр.52A-8

).

• Снятие контактной пружины и подрулевого

переключателя в сборе (См. ГРУППА 37

− Вал

рулевой колонки в сборе

Стр.37-13

.)

Операции, выполняемые после установки
• Установка контактной пружины и подрулевого

переключателя в сборе (См. ГРУППА 37

− Вал

рулевой колонки в сборе

Стр.37-13

.)

• Установка нижней части крышки приборной панели

(см. ГРУППА 52A

− Нижняя часть панели

приборов

Стр.52A-8

).

2,0 ± 0,5 Нм

AB

1

AC700117

Снятие антенного модуля
приемника

1.

Антенный модуль приемника

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-108

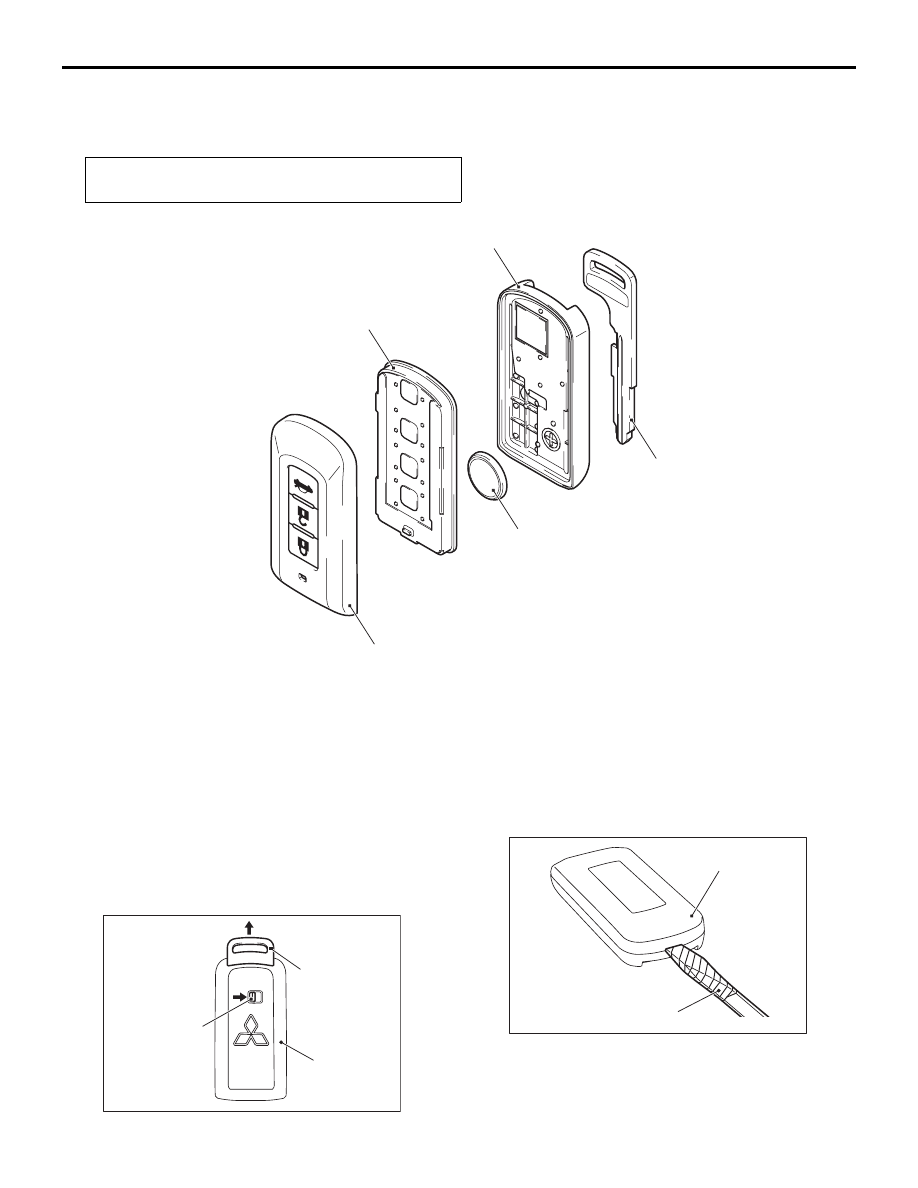

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

РАЗБОРКА И СБОРКА

M1429604000081

Операции, выполняемые после установки
Проверка работы пульта дистанционного управления

AC609035

1

5

AD

3

4

2

Последовательность
разборки

<<

A

>>

1.

Аварийный ключ

<<

B

>>

2.

Верхняя крышка

<<

B

>>

3.

Передатчик в сборе

<<

B

>>

>>

A

<<

4.

Аккумуляторная батарея

<<

B

>>

5.

Нижняя крышка

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> ИЗВЛЕЧЕНИЕ АВАРИЙНОГО
КЛЮЧА

AC

Нижняя

крышка

Рычаг

Аварийный

ключ

AC609036

Передвиньте рычаг на нижней крышке
в направлении, показанном стрелкой, чтобы
извлечь аварийный ключ из пульта
дистанционного управления.

<<B>> СНЯТИЕ ВЕРХНЕЙ
КРЫШКИ/ПЕРЕДАТЧИКА
В СБОРЕ/БАТАРЕИ/НИЖНЕЙ КРЫШКИ

Верхняя крышка

Ответка с плоским жалом

AC

AC609037

Вставьте отвертку с плоским концом, обмотанную
изолентой, как показано на рисунке, и подденьте
пульт дистанционного управления.
