ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-149

ШАГ 4. Измерение напряжения на разъеме
C-121 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

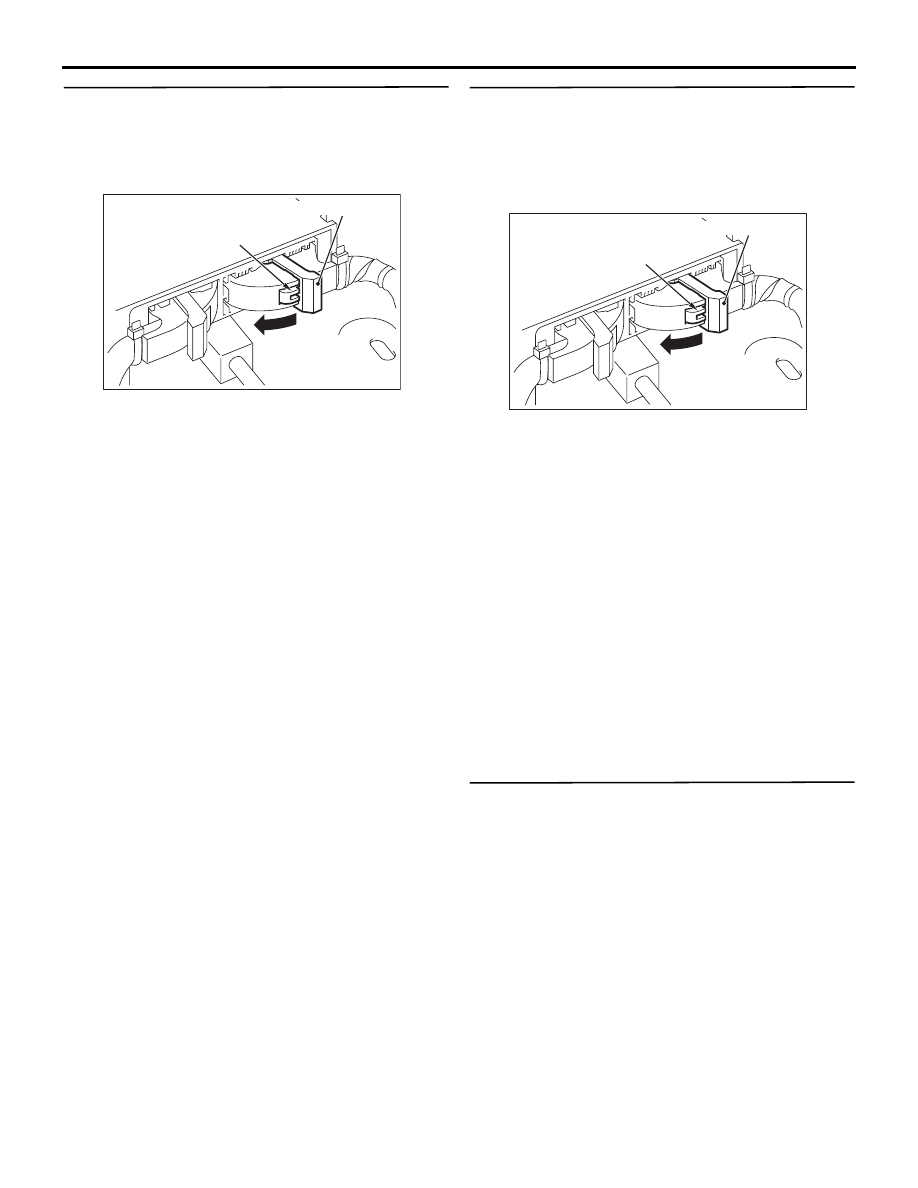

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-121 SRS-ECU.

(3) Присоединить отрицательную клемму

аккумулятора.

(4) Переключатель зажигания: ON
(5) Проведите указанные ниже измерения на

разъеме C-121 со стороны жгута проводов.

• Напряжение между клеммами № 61/62

и «массой»

НОРМА: 9 В или более

(6) Отсоедините отрицательную клемму

аккумулятора.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Переход к Шагу 5.

ШАГ 5. Измерение сопротивления на разъеме
C-121 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Отсоедините разъем C-313 ETACS-ECU.

(3) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-121 SRS-ECU.

• Целостность цепи между клеммой № 2

разъёма C-313 ETACS-ECU и клеммой
№ 62 разъёма C-121 SRS-ECU

• Целостность цепи между клеммой № 4

разъёма C-313 ETACS-ECU и клеммой
№ 61 разъёма C-121 SRS-ECU

НОРМА: Замкнута (менее 2

Ω)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Исправить жгут электропроводки на
участке между клеммой № 2/4 разъема
C-313 ETACS-ECU и клеммой № 62/61
разъема C-121 SRS-ECU.

ШАГ 6. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код

№ B212C или № B212D?
ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Рычаг блокировки

AB

A

AC507645

Рычаг блокировки

AB

A

AC507645

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-150

Код № B2207 Внутренняя ошибка 1 контроллера системы пассивной безопасности



Код № B2208 Внутренняя ошибка 2 контроллера системы пассивной безопасности



Код № B2209 Внутренняя ошибка 3 контроллера системы пассивной безопасности



Код № B220A Внутренняя ошибка 4 контроллера системы пассивной безопасности



Код № B220B Срабатывание контроллера системы пассивной безопасности



Код № B220C Внутренняя ошибка 1 акселерометра контроллера системы пассивной безопасности



Код № B220D Внутренняя ошибка 2 акселерометра контроллера системы пассивной безопасности

!

ОСТОРОЖНО

При регистрации диагностического кода
в SRS-ECU обязательно выполните
диагностику шины CAN.

АНАЛИЗ НЕИСПРАВНОСТИ

Перечисленные выше коды регистрируются при
выявлении отклонений в цепи внутри SRS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Код неисправности зарегистрирован?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № U0019 Шина отключена

!

ОСТОРОЖНО

• При установке диагностического кода

№ U0019 обязательно выполните
диагностику магистрали шины CAN.

• При замене блока ECU убедитесь

в надлежащей работе цепи линии связи.

ФУНКЦИЯ

В случае неисправности в цепи CAN-B, SRS-ECU
регистрирует диагностический код № U0019.

АНАЛИЗ НЕИСПРАВНОСТИ

Если SRS-ECU не может нормально выполнить
передачу данных из-за неисправности в цепи
шины CAN-B, SRS-ECU фиксирует наличие
отклонений.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Неисправность шины CAN

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-151

Q: Выдается ли код диагностики № U0019?

ДА :

Переход к Шагу 2.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 2. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54C

− Поиск и устранение

неисправностей

Стр.54C-18

).

Код № U0141 Истекло время ожидания ответа от CAN ETACS

!

ОСТОРОЖНО

• Если установлен диагностический код

№ U0141, выполните диагностику шины CAN.

• При замене блока ECU убедитесь

в надлежащей работе цепи SRS.

ФУНКЦИЯ

Если сигнал от ETACS-ECU не поступает,
SRS-ECU регистрирует диагностический код
№ U0141.

АНАЛИЗ НЕИСПРАВНОСТИ

Если SRS-ECU не может нормально выполнить
передачу данных из-за неисправности в цепи
шины CAN-B, SRS-ECU фиксирует наличие
отклонений.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Неисправность SRS-ECU

• Неисправность ETACS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейдите к шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Диагностический код M.U.T.-III для
ETACS-ECU.
Проверьте, зарегистрирован ли диагностический
код для ETACS-ECU.

Q: Код неисправности сформирован?

ДА :

Выполните процедуру поиска
и устранения неисправностей для
ETACS-ECU (См. ГРУППА 54A:

− ETACS

− Поиск и устранение неисправностей

Стр.54A-296

).

НЕТ :

Перейдите к шагу 3.

ШАГ 3. Проверьте факт сброса кода
неисправности.
Проверьте еще раз, зарегистрирован ли
диагностический код для SRS-ECU.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, был ли зарегистрирован

диагностический код неисправности.

Q: Код неисправности сформирован?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-152

Код № U0155 Истекло время ожидания отклика от CAN комбинированной панели

!

ОСТОРОЖНО

• Если установлен диагностический код

№ U0155, выполните диагностику шины CAN.

• При замене блока ECU убедитесь

в надлежащей работе цепи SRS.

ФУНКЦИЯ

Если сигнал от комбинированной панели не
поступает, SRS-ECU регистрирует
диагностический код № U0155.

АНАЛИЗ НЕИСПРАВНОСТИ

Если SRS-ECU не может нормально выполнить
передачу данных из-за неисправности в цепи
шины CAN-B, SRS-ECU фиксирует наличие
отклонений.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Неисправность SRS-ECU

• Неисправность комбинированной панели

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Перейдите к шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Диагностический код
комбинированной панели на сканере M.U.T.-III.
Проверьте, зарегистрирован ли диагностический
код для комбинированной панели.

Q: Код неисправности сформирован?

ДА :

Выполнить поиск и устранение
неисправностей комбинированной
панели (см. ГРУППА 54A

−

Комбинированная панель

− Поиск

и устранение неисправностей

Стр.54A-23

).

НЕТ :

Перейдите к шагу 3.

ШАГ 3. Проверьте факт сброса кода
неисправности.
Проверьте еще раз, зарегистрирован ли
диагностический код для SRS-ECU.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, был ли зарегистрирован

диагностический код неисправности.

Q: Код неисправности сформирован?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № U0164 Истекло время ожидания отклика от CAN кондиционера

!

ОСТОРОЖНО

• При регистрации диагностического кода

№ U0164 выполните диагностику шины
CAN.

• При замене блока ECU убедитесь

в надлежащей работе цепи линии связи.

ФУНКЦИЯ

Если сигнал от ECU кондиционера не поступает,
SRS-ECU регистрирует диагностический код
№ U0164.

АНАЛИЗ НЕИСПРАВНОСТИ

Если SRS-ECU не может нормально выполнить
передачу данных из-за неисправности в цепи
шины CAN-B, SRS-ECU фиксирует наличие
отклонений.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Неисправность ECU кондиционера

• Неисправность SRS-ECU
