ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-125

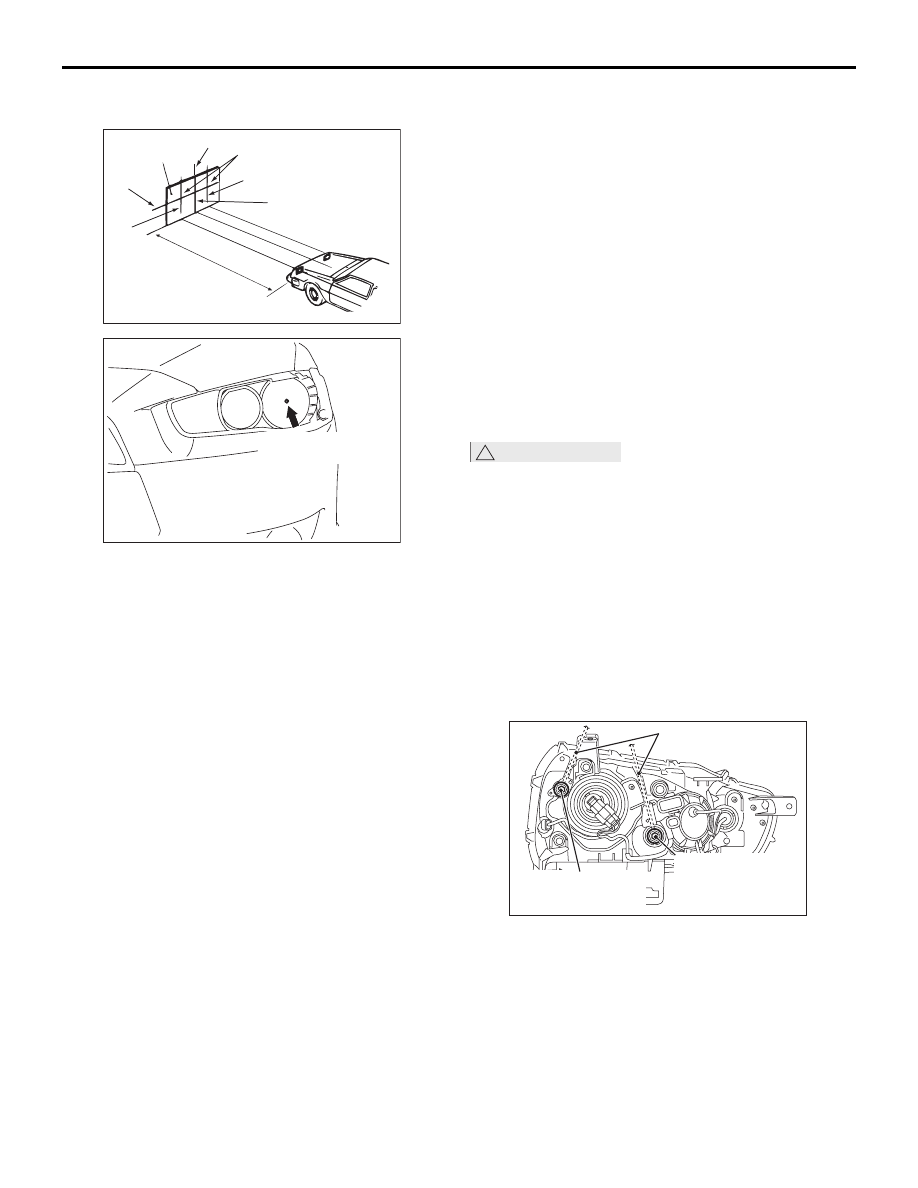

8. Тщательно очистить стекла (рассеиватели)

фар.

9. Установить автомобиль на ровную

горизонтальную поверхность,
перпендикулярно плоскому экрану,
находящемуся на расстоянии 3-м от
центральной точки лампы ближнего света.

10.Покачать автомобиль из стороны в сторону,

чтобы он принял нормальное положение.

11.Для коррекции перекоса подвески три раза

качнуть автомобиль вверх и вниз,
попеременно за передний/задний бампер.

12.Запустить двигатель на 2000 об/мин, чтобы

подзарядить аккумуляторную батарею.

13.На экран или стену необходимо прикрепить

четыре полосы клейкой ленты (или
эквивалентные метки):
(1) Одну вертикальную полосу или метку

совместить с осевой линией автомобиля.

(2) Измерить расстояние от центральной точки

лампы до пола. Пометить измеренную высоту
на экране. Прикрепить горизонтальную
полосу ленты (или нанести горизонтальную
метку) на экран, в качестве линии отсчета для
регулировки фар по вертикали.

ПРИМЕЧАНИЕ: Вертикальное расстояние
от пола до центра фар (номинальное
значение) : 680 мм

(3) Измерить расстояние от осевой линии

автомобиля до центра каждой из фар.
Пометить измеренную высоту на экране.
Прикрепить вертикальную полосу ленты
(или нанести вертикальную метку) на экран
относительно центральной линии лампы
каждой из фар.

РЕГУЛИРОВКА ФАР

ОСТОРОЖНО

• Во избежание деформации пластмассовых

рассеивателей не закрывать фары
дольше, чем на три минуты.

• Перед регулировкой одной из фар вторую

необходимо отключить, отсоединив от нее
электрический разъем. При подсоединении
разъема соблюдать осторожность, чтобы
случайно не нарушить регулировку фары.

• Обязательно повернуть регулировочный

винт в направлении затяжки.

1. Верхний край (обрез) пучка ближнего света

должен проецироваться на верхний край
экрана.

3 м

Ось фары

Экран

Осевая линия

автомобиля

(3)

(2)

(1)

AC505906

Центральное

положение лампы

AC609593

AC611357

Регулировочный

винт (регулировка

по горизонтали)

Крестообразная

отвертка

Регулировочный

винт (регулировка

по вертикали)

AC700075

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-126

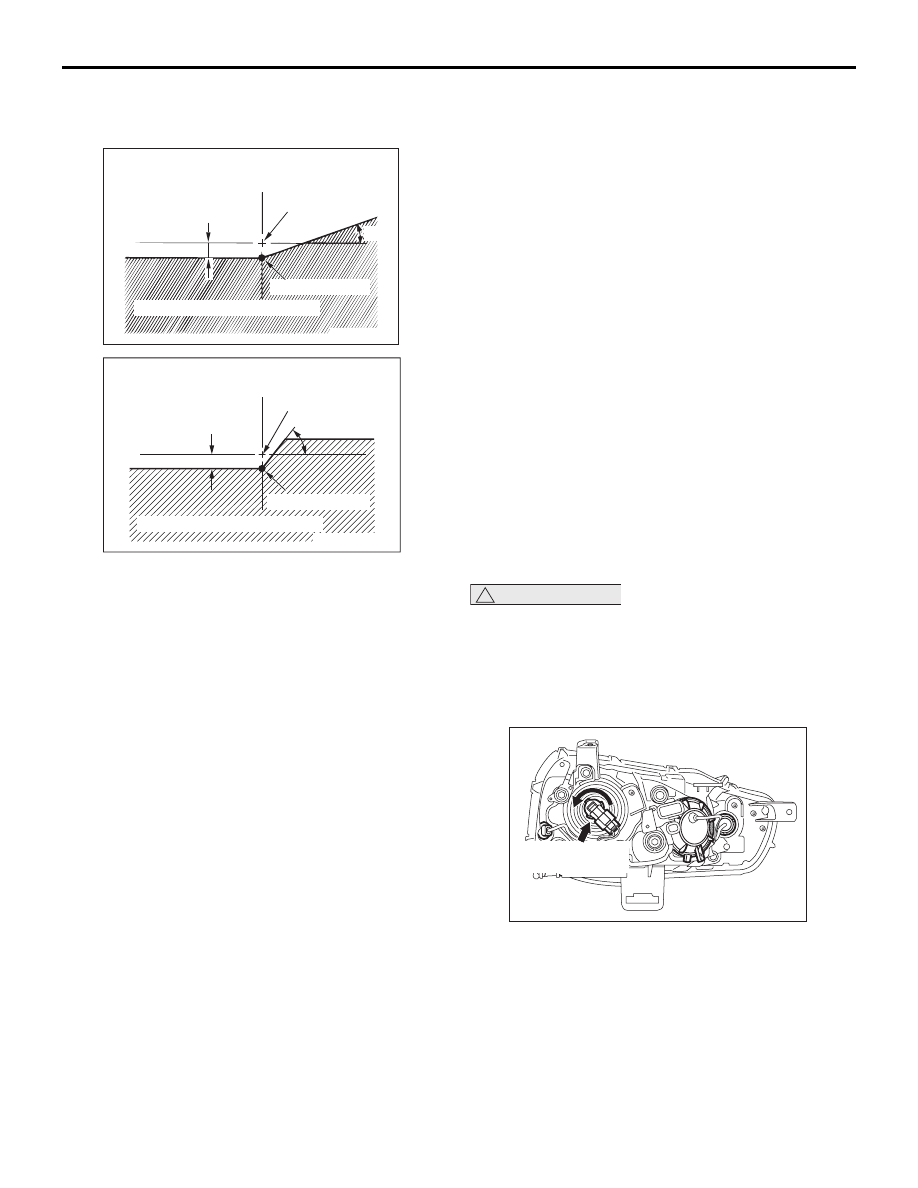

Если это не так, вращением регулировочных

винтов добейтесь требуемого положения
среза пучка ближнего света на экране.

Стандартное значение:
Вертикальное направление: 36 мм (0,69

°)

ниже горизонтали (H)
Горизонтальное направление:
пересечение точки изгиба с вертикалью (V)
Предельное значение:
Вертикальное направление:

±15 мм

(

±0,29°) от линии горизонтального среза

Горизонтальное направление:

± 26 мм

(

± 0,5°) от вертикали (V)

ИЗМЕРЕНИЕ СИЛЫ СВЕТА

M1540100600152

Используя фотометр и руководствуясь
инструкциями его изготовителя, измерить силу
света фар и проверить соответствие измеренной
величины предельному значению.

Предельное значение: 30 000 кд, или более

ПРИМЕЧАНИЕ: .

1. Во время измерения силы света

поддерживать частоту вращения двигателя
на уровне 2000 об/мин, в режиме зарядки
аккумуляторной батареи.

2. Относительно силы света фар могут

действовать местные правила. Выполнить
все необходимые регулировки для
удовлетворения требований таких правил.

3. Проверить силу пучка дальнего света, - она

должна удовлетворять предельному
значению.

4. В случае измерений люксметром

преобразовать его показания в показания
фотометра по следующей формуле:
I = Er

I = интенсивность (кд)
E = освещенность (лк)
r = расстояние (м) от фар до люксметра

ЗАМЕНА ЛАМП

M1540100700201

ЗАМЕНА ЛАМП БЛИЖНЕГО СВЕТА
<АВТОМОБИЛИ БЕЗ ГАЗОРАЗРЯДНЫХ
ФАР>

ОСТОРОЖНО

Не прикасаться к поверхности лампы голыми
руками или в грязных перчатках.
Загрязненную стеклянную поверхность
лампы немедленно очистить спиртом или
растворителем Лампу устанавливать после
полного высыхания.

Отсоединить разъем, повернуть и снять лампу
ближнего света.

15°

Точка поворота

(H)

(В)

Автомобили без газоразрядных фар

Расстояние

по вертикали

Зона высокой интенсивности

Центральное

положение лампы

AC700002

45°

Автомобили с газоразрядными фарами

(В)

Расстояние по

вертикали

Зона высокой интенсивности

Точка поворота

(H)

Центральное

положение лампы

AC700005

Лампочка фары

(ближнего света)

AC613473

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-127

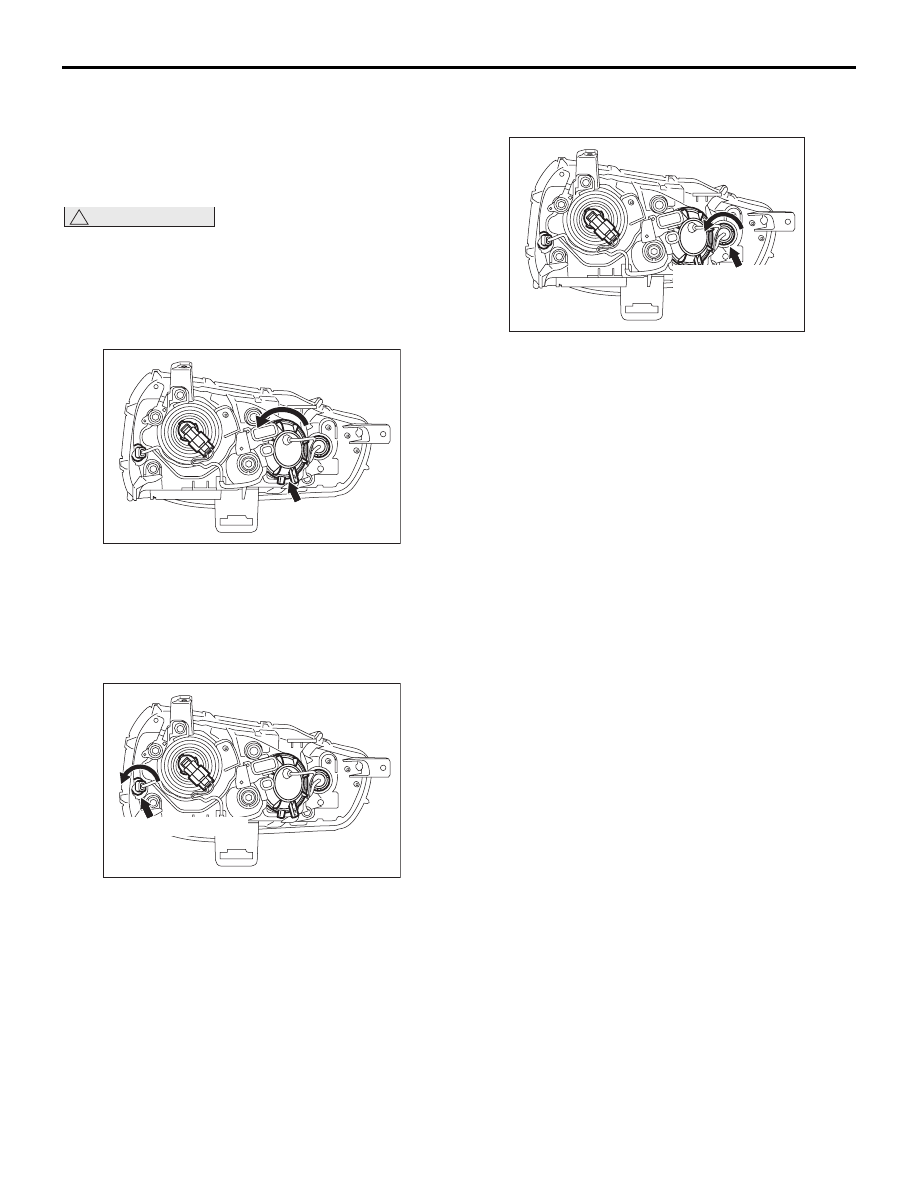

ЗАМЕНА ЛАМП ДАЛЬНЕГО СВЕТА
<АВТОМОБИЛИ БЕЗ ГАЗОРАЗРЯДНЫХ
ФАР>ИЛИ ЛАМП ОСВЕЩЕНИЯ
ПОВОРОТА ДОРОГИ<АВТОМОБИЛИ С
ГАЗОРАЗРЯДНЫМИ ФАРАМИ>

ОСТОРОЖНО

Повернуть крышку патрона.

2. Отсоединить разъем, повернуть и снять

лампу.

ЗАМЕНА ЛАМПЫ ГАБАРИТНОГО
СИГНАЛА

Отсоединить разъем, повернуть и снять патрон
лампы габаритного сигнала.

ЗАМЕНА ЛАМПЫ ПЕРЕДНЕГО
УКАЗАТЕЛЯ ПОВОРОТА

Отсоединить разъем, повернуть и снять патрон
лампы переднего указателя поворота.

ПРОВЕРКА ФУНКЦИИ
АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ
ФАР

M1540100800134

Убедиться, что фары выключаются в течение
одной секунды при извлечении ключа зажигания
и открывании водительской двери, когда
выключатель зажигания находится в положении
ON (ВКЛ.), а переключатель фар - в положении
ON (ВКЛ.) (положение «HEAD» («ПЕРЕДНИЕ»)).
В случае неправильного функционирования,
выявить и устранить неисправности
(см.

Стр.54A-93

ПРОВЕРКА ФУНКЦИИ
АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ФАР

M1540100900067

Установив переключатель света фар в положение
автоматического включения/выключения,
убедитесь, что фары включаются при закрывании
рукой приемника датчика системы управления
световыми приборами. В случае неправильного
функционирования, выявить и устранить
неисправности (см.

Стр.54A-93

ПРОВЕРКА РАБОТЫ AFS

M1540108700023

ПРЕДВАРИТЕЛЬНЫЕ УСЛОВИЯ ДЛЯ
ПРОВЕДЕНИЯ ПРОВЕРКИ

Проверку работы AFS можно проводить только
после выполнения всех изложенных ниже
условий.

• Проверка должна быть выполнена в пределах

15 минут после установки переключателя
зажигания из положения OFF (ВЫКЛ.)
в положение ON (ВКЛ.).

• Остановить автомобиль.

Крышка розетки

AC613473

Габаритный фонарь

AC613473

Передний указатель

поворота

AC613473

ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-128

• Установить переключатель управления AFS

в положение «ON» (ВКЛ.). (На
комбинированном измерителе должна
погаснуть индикаторная лампа выключения
AFS.)

• Потянуть рычаг стояночного тормоза.

(Выключатель стояночного тормоза
включается). <M/T>

• Установить рычаг переключения передач

в любое положение, кроме заднего хода.
<M/T>

• Установить рычаг селектора в положение P.

<АКПП (А/Т)>

• Установить переключатель фар в положение

HEAD или AUTO. (Включается реле фар.)

• Угол поворота рулевого колеса относительно

нейтрального положения не более 25

°.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

1. Проверить, что при повороте рулевого колеса

относительно нейтрального положения на 45

и более, включается фара освещения
соответствующего поворота дороги.

2. Проверить, что при возврате к углу

отклонения рулевого колеса от нейтрального
положения не более 25

°, фара освещения

поворота дороги выключается.

УСЛОВИЯ ЗАПРЕТА ПРОВЕРКИ
ФУНКЦИОНИРОВАНИЯ

При наличии любого из перечисленных ниже
условий проверка функционирования AFS
запрещается.

• Истекли 15 или более минут после

переключения зажигания в положение ON
(ВКЛ.) из положения OFF (ВЫКЛ.).

• Автомобиль движется.

• Рычаг селектора не находится в положении P.

<АКПП (А/Т)>

• Неполадки в AFS.

ПРОГРАММИРОВАНИЕ
ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ

M1540103700192

С помощью системы ETACS M.U.T.-III можно
программировать следующие функции.
Запрограммированная информация сохраняется
даже при отключении аккумулятора.

Элемент
регулировки
(дисплей M.U.T.-III)

Элемент
регулировки

Содержание
регулировки
(дисплей M.U.T.-III)

Содержание регулировки

Мигающий сигнал
смены полосы
движения

С/без функции
мигающего сигнала
смены полосы
движения

Отключить

Не работает

Включить

Работает (по умолчанию)

Время
переключателя
мигающего сигнала
смены полосы
движения

Время срабатывания
переключателя для
активации функции
мигающего сигнала
смены полосы
движения

Нормально

0,4 секунды (по умолчанию)

Продолжительное

0,8 секунд
