СИДЕНЬЕ В СБОРЕ

САЛОН

52A-21

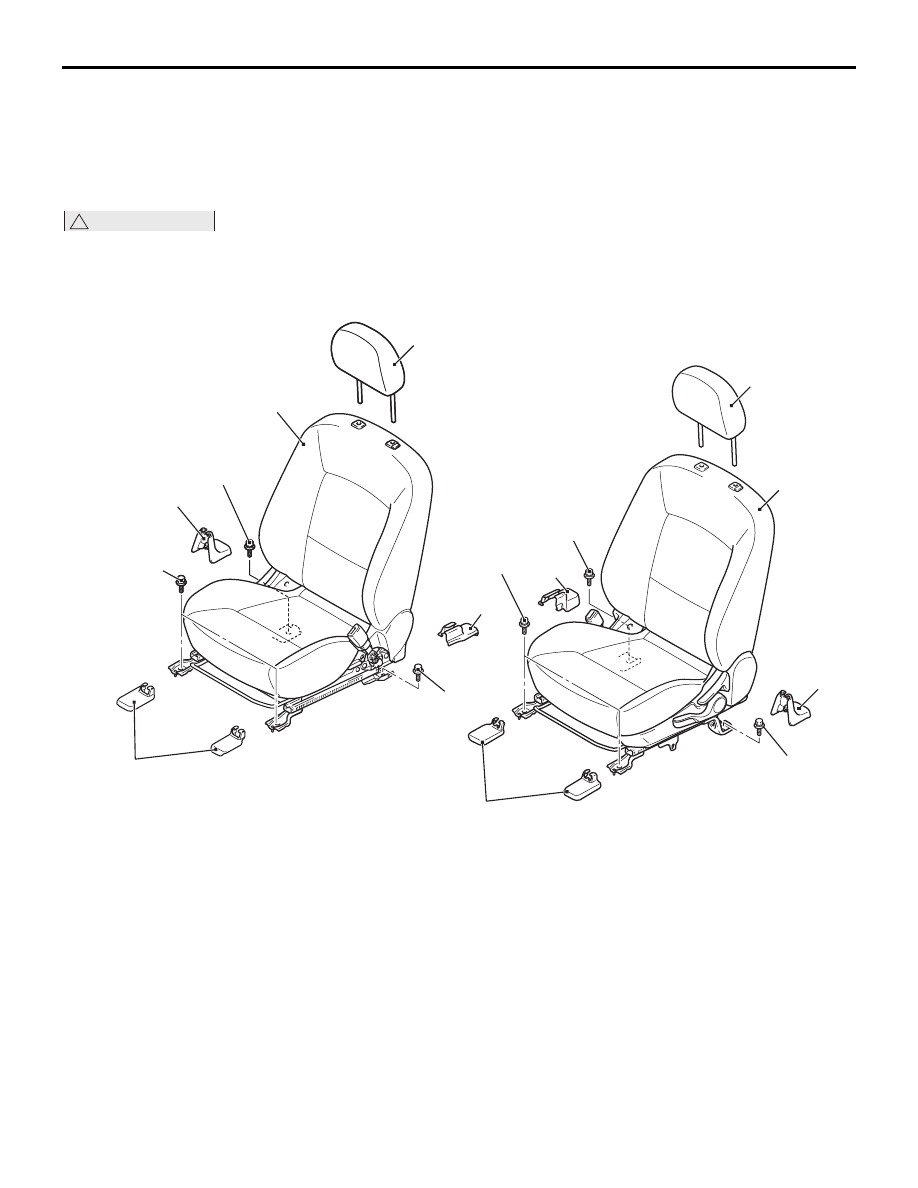

СИДЕНЬЕ В СБОРЕ

ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1522001301206

!

ОСТОРОЖНО

Перед снятием переднего сиденья в сборе см. ГРУППА 52B, «Меры предосторожности»

Стр.52B-7

 и «Модуль подушки безопасности и контактная пружина»

Стр.52B-194

.

2

3

2

2

2

4

1

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

43 ± 8 Нм

1

3

4

AB

AC700555

Последовательность
демонтажа

1.

Подголовник

2.

Задняя крышка крепления
переднего сиденья

3.

Передняя крышка крепления
переднего сиденья

<<

A

>>

•

Разъёмы жгутов проводов

>>

A

<<

4.

Переднее сиденье в сборе

Последовательность
демонтажа (Продолжение)

СИДЕНЬЕ В СБОРЕ

САЛОН

52A-22

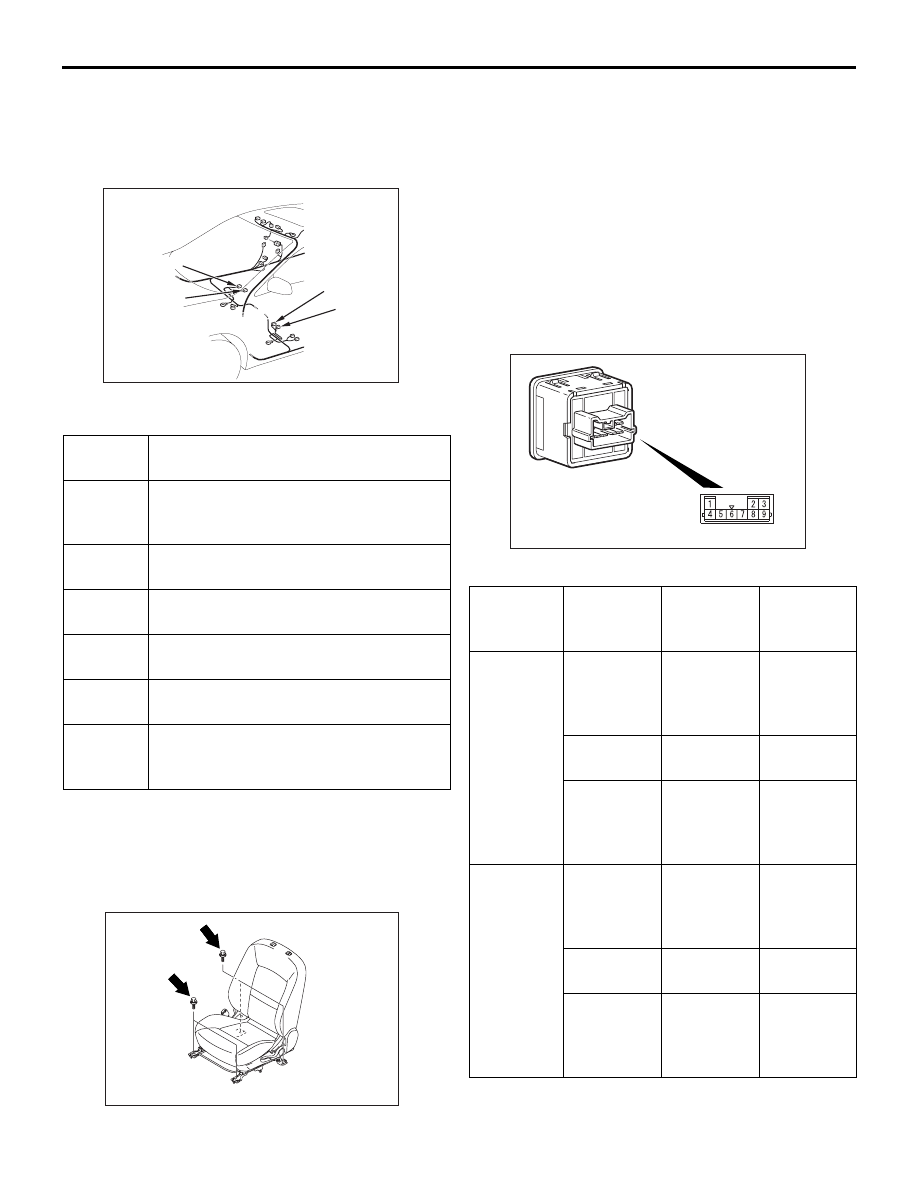

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> ОТСОЕДИНЕНИЕ РАЗЪЕМА
ЖГУТА ПРОВОДОВ

D-33

D-32

D-29

D-30

AB

AC612799

Отсоедините следующие разъёмы жгутов
проводов:

Номер
разъема

Название разъема

D-28 (2

−

чёрный)

Разъём подогрева сиденья
(водительского сиденья)
<Автомобили с подогревом сидений>

D-29 (2

−

чёрный)

Датчик ремня безопасности (со
стороны водителя)

D-30 (2

−

жёлтый)

Модуль левой боковой подушки
безопасности (пиропатрон)

D-32 (2

−

жёлтый)

Модуль правой боковой подушки
безопасности (пиропатрон)

D-33 (2

−

чёрный)

Датчик ремня безопасности (со
стороны пассажира)

D-34 (2

−

чёрный)

Разъём подогрева сиденья
(пассажирского сиденья)
<Автомобили с подогревом сидений>

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ
>>A<< УСТАНОВКА ПЕРЕДНЕГО
СИДЕНЬЯ В СБОРЕ

AC610011AB

1. Убедитесь в том, что обе направляющих

сиденья зафиксированы и затем временно
затяните все болты, как показано на рисунке,
без нагрузки на подушку переднего сиденья.

2. Затяните все болты до рекомендованного

момента.

Момент затяжки: 43

± 8 Нм

ОСМОТР

M1522005500298

ПРОВЕРКА ЦЕЛОСТНОСТИ
ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА
СИДЕНЬЯ

AC613111AB

1. Проверьте целостность цепи между выводами.

Элемент

Положе-



ние пере-



ключателя

Подклю-



чение
тестера

Номи-



нальное
состояние

Со
стороны
сиденья
водителя

HI

1

− 5, 3 − 8 Цепь

в порядке
(2

Ω или

меньше)

OFF

1

− 5, 3 − 5,

5

− 8

Разрыв
цепи

LO

3

− 5

Цепь
в порядке
(2

Ω или

меньше)

Со
стороны
сиденья
пассажира

HI

4

− 5, 8 − 9 Цепь

в порядке
(2

Ω или

меньше)

OFF

4

− 5, 5 − 8,

5

− 9

Разрыв
цепи

LO

5

− 9

Цепь
в порядке
(2

Ω или

меньше)

СИДЕНЬЕ В СБОРЕ

САЛОН

52A-23

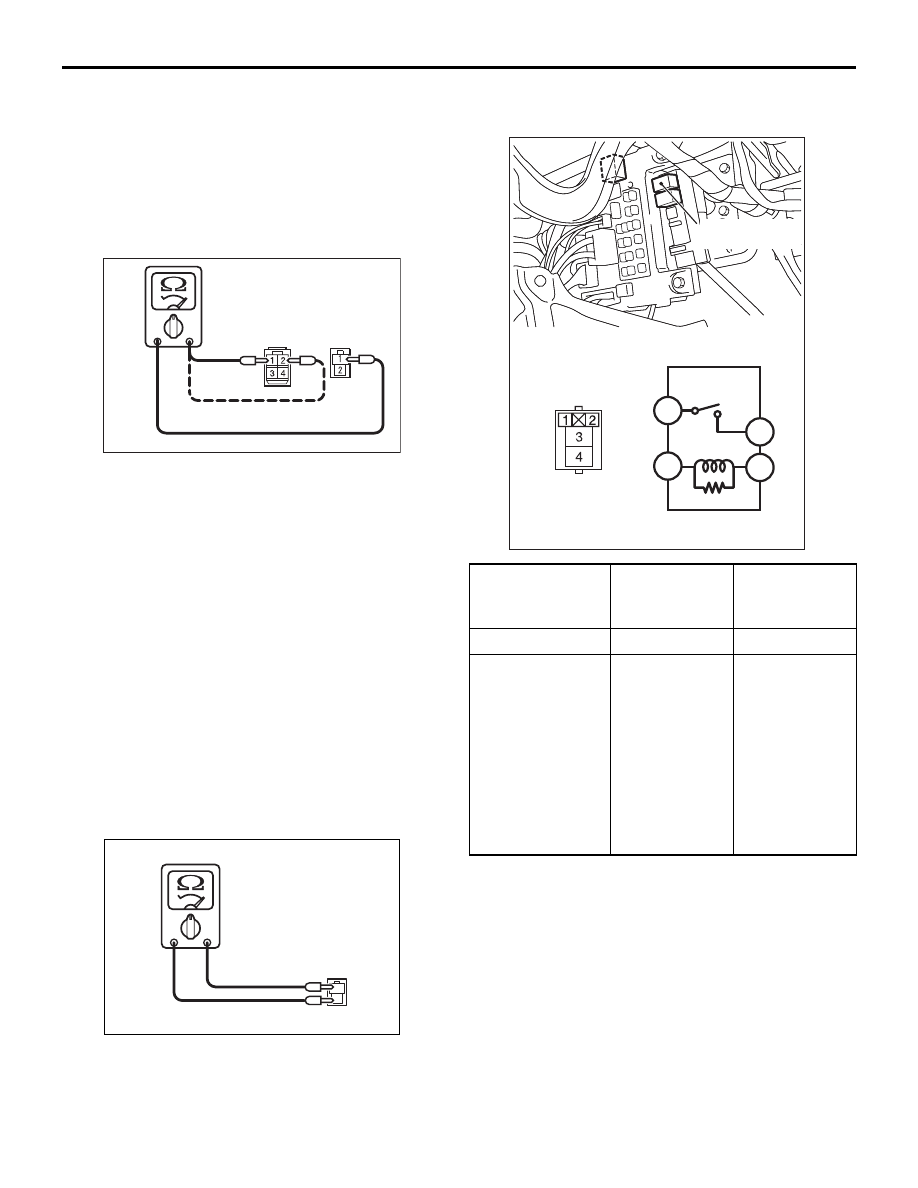

2. Убедитесь в том, что индикатор показывает

«HI» или «LO» при подаче напряжения
батареи на клемму 5 и при заземлённой
клемме 8.

3. Убедитесь в том, что индикатор горит при

подаче напряжения батареи на клеммы 2 и 6.

ПРОВЕРКА ПОДОГРЕВА ПОДУШКИ
СИДЕНЬЯ

AB

ПОДОГРЕВ

СПИНКИ

СИДЕНЬЯ

ПОДОГРЕВА-

ЕМОЕ СИДЕ-

НЬЕ В СБОРЕ

AC701225

Измерить сопротивление между выводами.

Стандартное значение: При комнатной
температуре 20

°C

Между клеммой 1 сиденья с подогревом
в сборе и клеммой 1 подогрева спинки
сиденья
Стандартный тип: Приблизительно
3,82

− 4,66 Ом

Спортивный тип: Приблизительно
4,47

− 5,48 Ом

Между клеммой 2 сиденья с подогревом
в сборе и клеммой 1 подогрева спинки
сиденья
Стандартный тип: 8,90

− 10,88 Ом

Спортивный тип: 8,79

− 10,75 Ом

ПРОВЕРКА ПОДОГРЕВА СПИНКИ
СИДЕНЬЯ

1
2

AC200100

Измерить сопротивление между выводами.

Стандартное значение: При комнатной
температуре 20

°C

Стандартный тип: 4,86

− 5,94 Ом

Спортивный тип: 4,06

− 4,96 Ом

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ РЕЛЕ
ПОДОГРЕВА СИДЕНЬЯ

Реле подогрева

сиденья

AB

1

4

3

2

AC701228

Напряжение
аккумулятор-



ной батареи

Подключение
тестера

Номинальное
состояние

Неприменимо

3

− 4

Разрыв цепи

• Подсоединить

клемму 1
к положитель-



ной клемме
аккумулятора

• Подсоединить

клемму 2
к отрицатель-



ной клемме
аккумулятора

3

− 4

Цепь
в порядке (2

Ω

или меньше)

СИДЕНЬЕ В СБОРЕ

САЛОН

52A-24

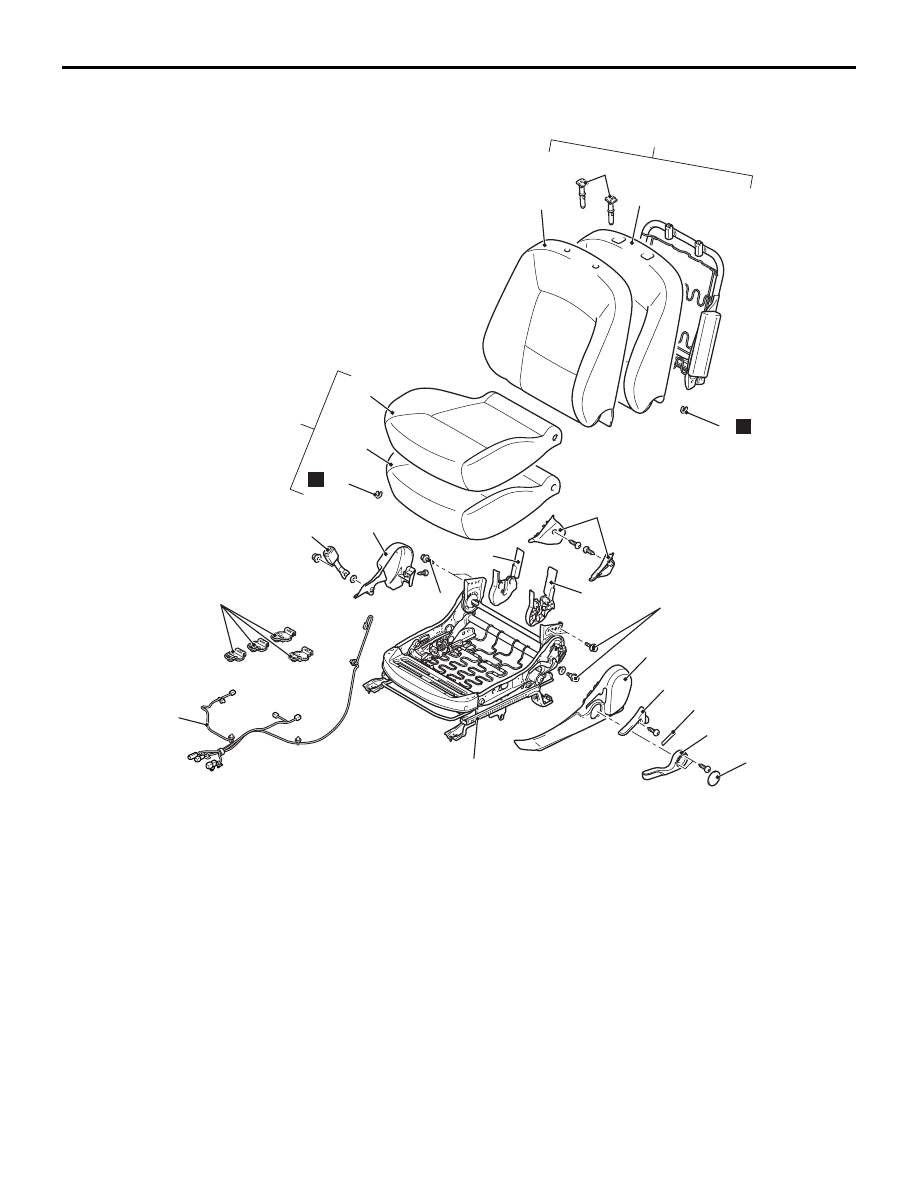

РАЗБОРКА И СБОРКА

M1522001501266

41 ± 10 Нм

41 ± 10 Нм

12

11

17

9

15

16

N

13

14

18

N

8

10

21

19

20

7

6

18

5

4

3

2

1

AB

AC700553

AC506551

Последовательность



разборки

<<

A

>>

1. Заглушка рычага регулировки

высоты

2. Рычаг регулировки высоты
3. Заглушка регулятора наклона
4. Рычаг регулятора наклона
5. Боковая крышка
6. Внутренний ремень безопасности
7. Крышка шарнира
8. Спинка переднего сиденья

с накладкой и рамой в сборе

9. Разрезная шайба

<<

B

>>

10. Направляющая подголовника
11. Кожух спинки переднего сиденья

12. Накладка спинки переднего

сиденья

13. Подушка переднего сиденья

в сборе

14. Разрезная шайба
15. Кожух подушки переднего сиденья
16. Накладка подушки переднего

сиденья

17. Внутренний кожух боковой крышки
18. Кожух регулятора наклона
19. Жгут проводов
20. Крюк
21. Каркас подушки переднего сиденья

Последовательность



разборки (Продолжение)
