Mitsubishi Colt Lancer (1996-1998). Руководство - часть 22

ДВИГАТЕЛЬ 4G9 -

Ремень привода ГРМ

11B-22

РЕМЕНЬ ПРИВОДА ГРМ

СНЯТИЕ И УСТАНОВКА

Предварительные (до снятия) и заключительные
(после установки) операции

•



Снятие и установка шкива коленчатого вала
(см. стр. 11В - 12)

•



Снятие и установка кронштейна опоры двигателя
(см. ГЛАВУ 32 – Крепление силового агрегата)

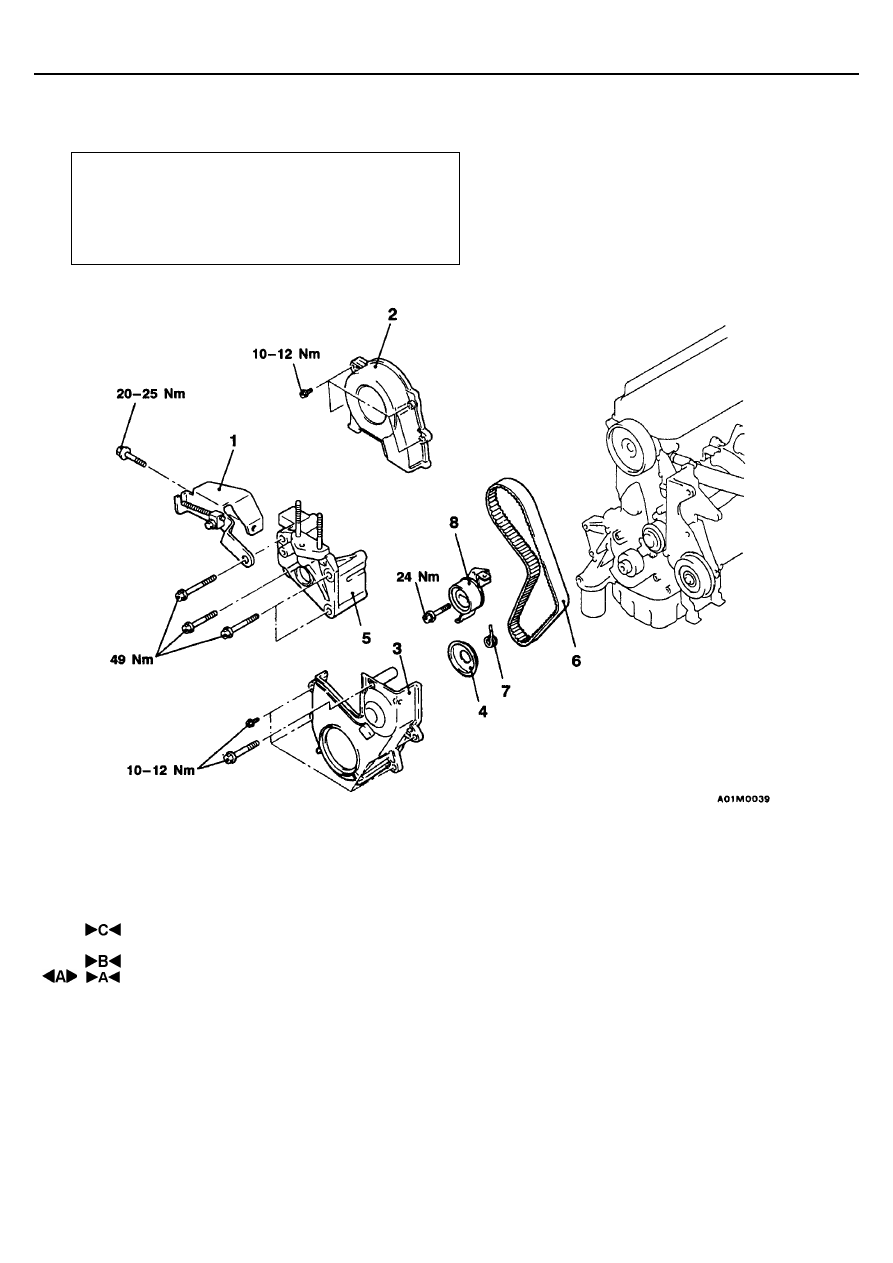

Последовательность снятия

1. Регулировочная планка генератора
2. Верхняя крышка ремня привода ГРМ
3. Нижняя крышка ремня привода ГРМ
4. Фланец
5. Кронштейн опоры двигателя

•

   Регулировка натяжения ремня привода ГРМ

6. Ремень привода ГРМ
7. Пружина натяжителя
8. Натяжитель ремня привода ГРМ

ДВИГАТЕЛЬ 4G9 -

Ремень привода ГРМ

11B-23

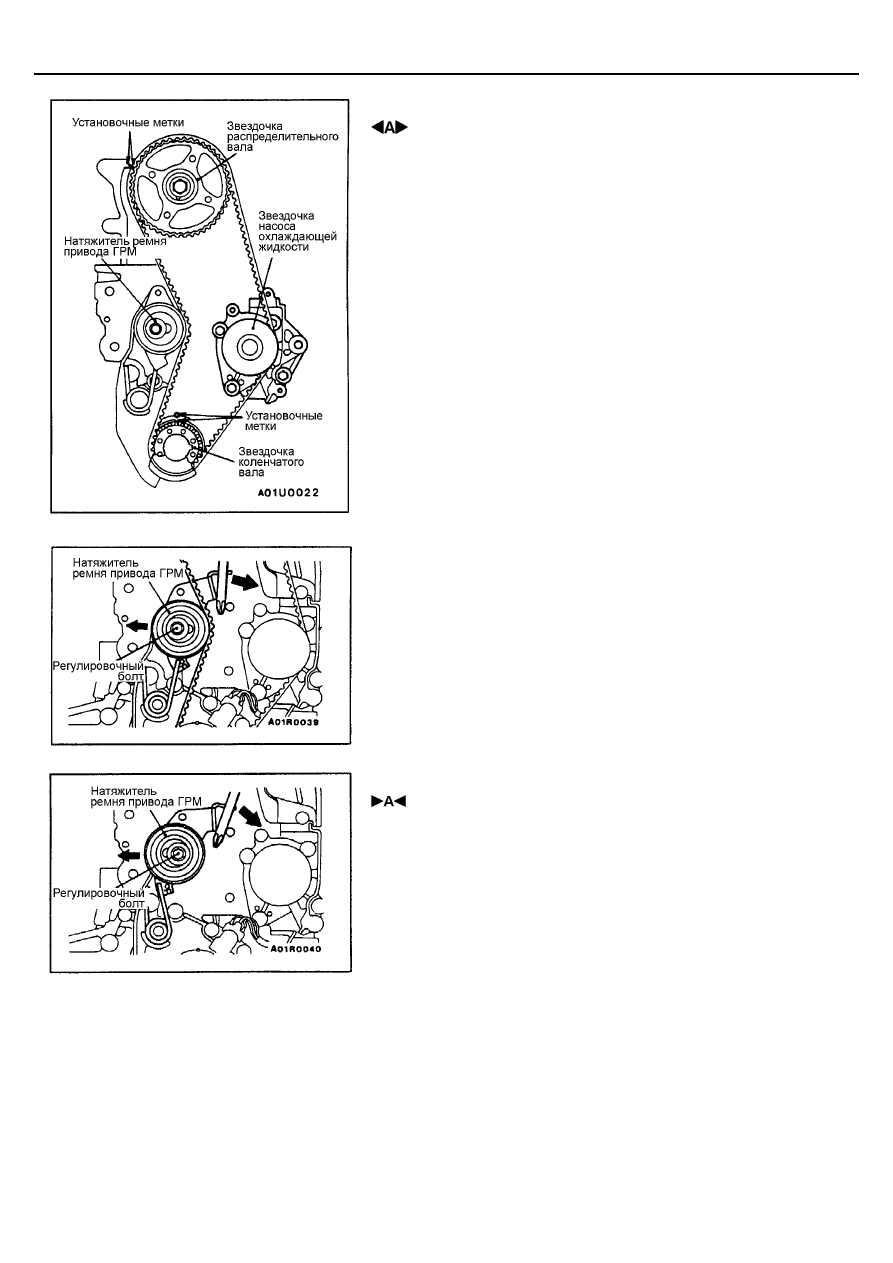

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ РЕМНЯ ПРИВОДА ГРМ

1.

Проверните коленчатый вал по часовой стрелке до совмещения
установочных меток на звездочке распределительного вала и
звездочке коленчатого вала с соответствующими неподвижными
метками и установите поршень цилиндра №1 в ВМТ такта сжатия.
Внимание
Проворачивайте коленчатый вал всегда только по часовой
стрелке.

2.

Ослабьте регулировочный болт натяжителя ремня привода ГРМ.

3.

При помощи отвертки полностью отодвиньте натяжитель ремня
привода ГРМ назад (в направлении стрелки), как это показано на рис.

4.

Временно затяните регулировочный болт.

5.

Снимите ремень привода ГРМ.

Внимание
В случае повторного использования ремня привода ГРМ
необходимо нанести мелом на обратной (не рабочей)
поверхности ремня стрелку, указывающую направление
вращения (правое).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РЕМНЯ ПРИВОДА ГРМ

1.

Вставьте отвертку, как это показано на рисунке, и полностью
отодвиньте натяжитель ремня привода ГРМ назад
(в направлении стрелки).

2.

Временно затяните регулировочный болт.

ДВИГАТЕЛЬ 4G9 -

Ремень привода ГРМ

11B-24

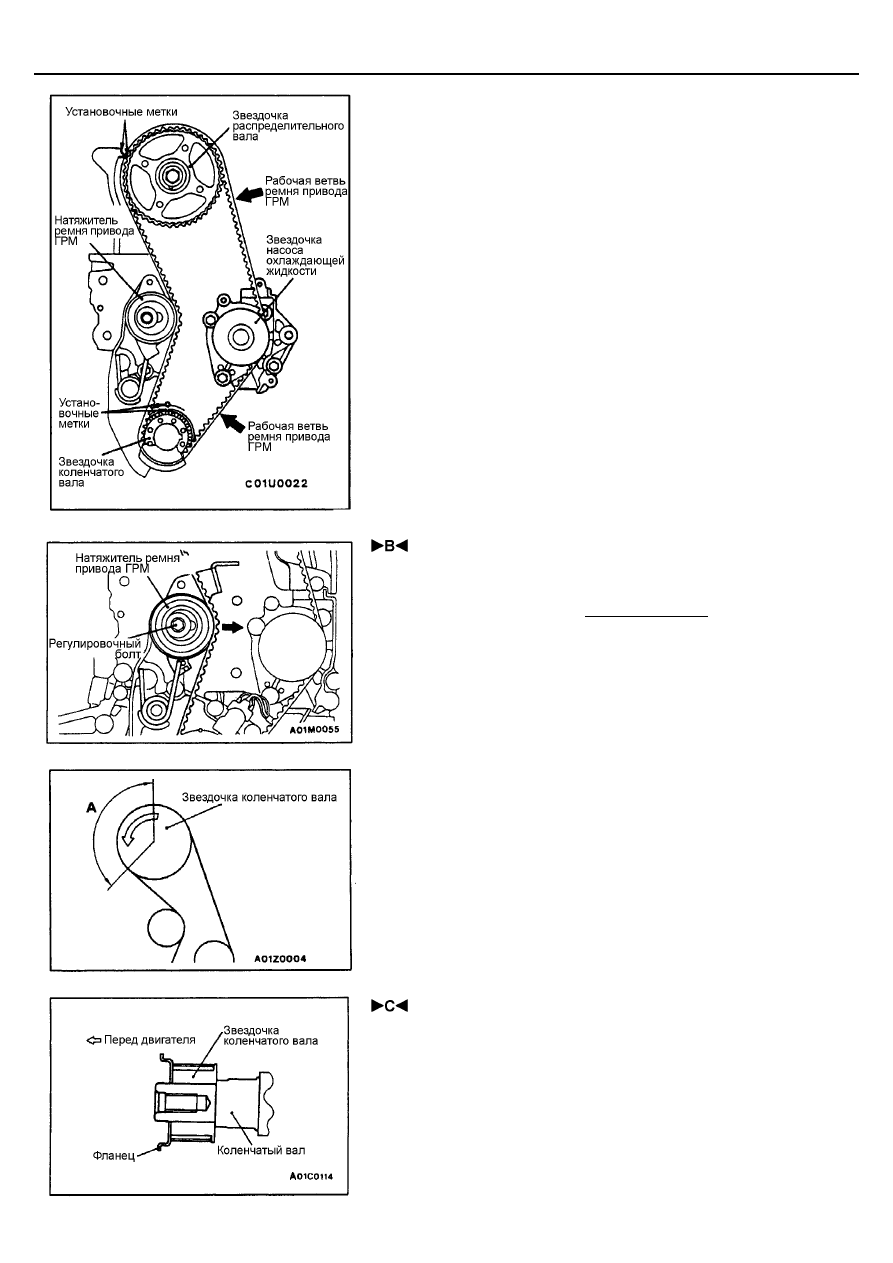

3.

Совместите установочные метки на звездочках коленчатого и
распределительного валов с соответствующими неподвижными
метками.

4.

Установите ремень привода ГРМ в следующем порядке, следя за тем,
чтобы рабочая ветвь (сторона) ремня была натянута:
(1) Звездочка коленчатого вала
(2) Звездочка насоса охлаждающей жидкости
(3) Звездочка распределительного вала
(4) Ролик натяжителя

Внимание
После установки ремня привода ГРМ попробуйте с усилием
провернуть звездочку коленчатого вала против часовой
стрелки, а затем проверьте натяжение ремня и совпадение
установочных меток.

 РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА ГРМ

1.

Ослабьте регулировочный болт ролика натяжителя на 1/2 - 1/4
оборота с тем, чтобы пружина натяжителя переместила ролик и
обеспечила натяжение ремня.

2.

Проверните коленчатый вал по часовой стрелке на 2 оборота и
убедитесь в совмещении установочных меток.

Внимание
Так как целью данной операции является приложение
соответствующего усилия натяжения к рабочей ветви (стороне)
ремня привода ГРМ при помощи крутящего момента на
распределительном вале, то проворачивать коленчатый вал
необходимо только на два оборота. Запрещается проворачивать
коленчатый вал против часовой стрелки.

3.

Необходимо проверить отсутствие выступания зубьев ремня привода
ГРМ над звездочкой распределительного вала в секторе,
обозначенном на рис. как (А), и правильность его зацепления на обеих
звездочках. После этого затяните регулировочный болт ролика
натяжителя соответствующим моментом затяжки.

 УСТАНОВКА ФЛАНЦА

Установите фланец, как показано на рисунке.

ДВИГАТЕЛЬ 4G9 -

Двигатель в сборе

11B-25

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием)
операции

•



Стравливание давления топлива (см.
ГЛАВУ 13А - Технические операции на
автомобиле).

•



Снятие защитного кожуха

•



Снятие капота (см. ГЛАВУ 42)

•



Снятие воздушного фильтра

•



Снятие радиатора (см. ГЛАВУ 14)

•



Снятие приемной трубы системы выпуска
(см. ГЛАВУ 15)

Заключительные (после установки) операции

•



Установка приемной трубы системы выпуска (см. ГЛАВУ 15)

•



Установка радиатора (см. ГЛАВУ 14)

•



Установка воздушного фильтра

•



Установка капота (см. ГЛАВУ 42)

•



Установка защитного кожуха

•



Регулировка ремней привода (см. стр. 11В - 5)

•



Регулировка троса педали акселератора  (см. ГЛАВУ 17)

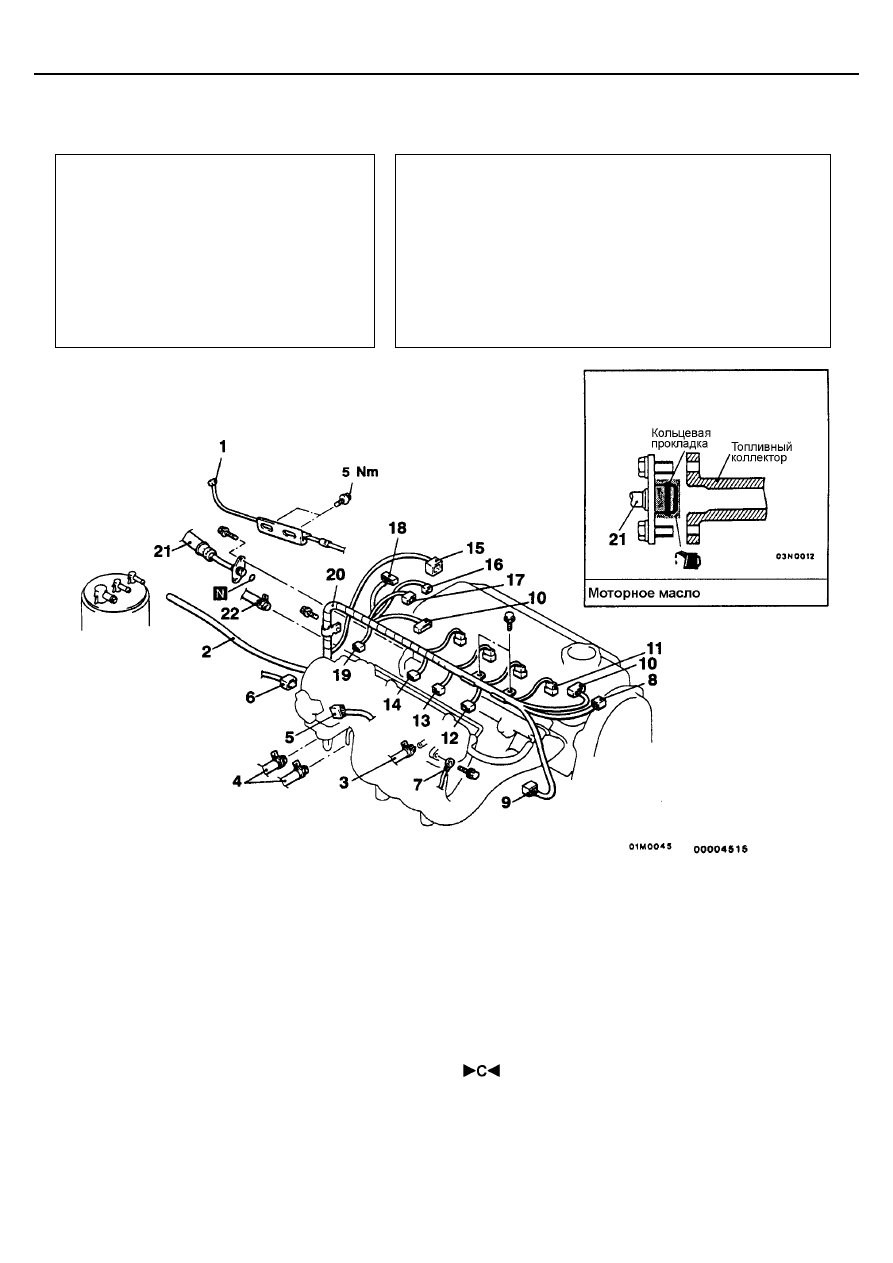

Последовательность снятия
1. Трос педали акселератора
2. Вакуумный шланг
3. Соединение шланга вакуумного усилителя
тормозов
4. Шланги отопителя
5. Разъем датчика положения дроссельной
заслонки
6. Разъем регулятора оборотов холостого хода
7. Провод "массы"
8. Разъем датчика положения коленчатого вала
9. Разъем кислородного датчика
<Кроме двигателя MVV>
10. Разъем катушек зажигания
11. Разъем форсунки
12. Разъем клапана продувки адсорбера

13. Разъем клапана регуляции EGR
14. Разъем клапана добавочного воздуха
<двигатель MVV>
15. Разъем кислородного датчика
<Двигатель MVV>
16. Разъем датчика температуры охлаждающей
жидкости (на указатель температуры)
17. Разъем датчика температуры охлаждающей
жидкости
18. Разъем датчика положения
распределительного вала
19. Разъем датчика детонации
20. Жгут проводов системы управления двигателем
21. Соединение топливного шланга высокого
давления
22. Соединение шланга возврата топлива
