Мерседес-Бенц E-class (купе).
Обзор систем кондиционирования воздуха
Быстрый доступОбщие указания
Придерживайтесь рекомендованных установок,
приведенных на следующих страницах. В
противном случае стекла могут запотеть.
Во избежание запотевания стекол:
Система кондиционирования воздуха регулирует
температуру и влажность воздуха в салоне
автомобиля и фильтрует нежелательные
вещества из воздуха.
Система кондиционирования воздуха
функционирует только при работающем
двигателе. Ее оптимальное функционирование
обеспечивается только при закрытых боковых
стеклах и закрытом верхнем люке.
Функция "Режим использования остаточного
тепла двигателя" может быть включена или
выключена только при выключенном зажигании подробнее.
Вверх
Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМАТИК" (2-зональной)
Вверх

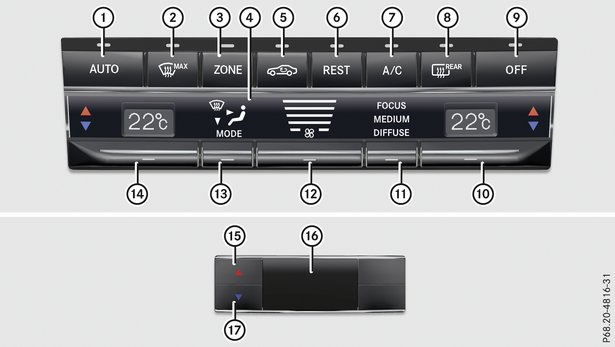

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (3-зональной)
Вверх
Информация об использовании автоматизированной системы кондиционирования воздухаАвтоматизированная система кондиционирования воздуха
Ниже приведены указания и рекомендации по
оптимальному использованию
автоматизированной системы кондиционирования
воздуха.
Функция пуска / выключения двигателя ECO
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает лишь с пониженной
мощностью. При необходимости включения
полной мощности системы кондиционирования
воздуха Вы можете выключить функцию пуска /
выключения двигателя ECO с помощью кнопки
ECO подробнее.
Мерседес-Бенц E-class (купе).
Управление системами кондиционирования воздуха
Быстрый доступВключение или выключение системы кондиционирования воздухаОбщие указания
При выключенной системе кондиционирования
воздуха подача и циркуляция воздуха
отключены. Стекла могут запотеть. Поэтому
выключайте систему кондиционирования воздуха
лишь на короткое время.
Включение или выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Подача и распределение воздуха
регулируются автоматически.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
загорается.
Вверх
Включение или выключение охлаждения с осушением воздухаОбщие указания
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле при теплой погоде не
производится. Кроме того, осушение воздуха в
автомобиле не производится. Стекла
запотевают быстрее. Поэтому выключайте
функцию "Охлаждение с осушением воздуха"
лишь на короткое время.
Функция "Охлаждение с осушением воздуха"
функционирует только при работающем
двигателе. Охлаждение и осушение воздуха в
автомобиле производится в соответствии с
выбранной температурой.
При включенном режиме охлаждения под днищем
автомобиля может скапливаться конденсат. Это
нормальное явление и не является признаком
дефекта.
Включение или выключение
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
гаснет.
Охлаждение с осушением воздуха
выключается с задержкой.
Проблемы с функцией "Охлаждение с осушением воздуха"
Вверх
Автоматический режим работы системы кондиционирования воздухаОбщие указания
В автоматическом режиме установленная
температура автоматически поддерживается на
постоянном уровне. Производится
автоматическая адаптация температуры
поступающего воздуха, а также подачи и
распределения воздуха.
В автоматическом режиме функция "Охлаждение
с осушением воздуха" включается
автоматически.
Автоматическая регулировка
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Автоматический режим подачи и
распределения воздуха включается.
Автоматизированная система кондиционирования
воздуха "ТЕРМОТРОНИК": при включенном
автоматическом режиме Вы можете выбрать вид
режима кондиционирования подробнее.
Контрольная лампа над кнопкой
гаснет.
Или:
Контрольная лампа над кнопкой
гаснет.
Вверх
Установка вида режима кондиционирования
Функция "Установка вида режима
кондиционирования" имеется только в
автоматизированной системе кондиционирования
воздуха "ТЕРМОТРОНИК".
Вверх
Установка температурыАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК"
Вы можете устанавливать температуру отдельно
для сторон водителя и переднего пассажира.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Повышение или понижение: для
установки температуры нажмите
кнопку
или вверх
или вниз подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
Вы можете устанавливать температуру воздуха
отдельно для сторон водителя и переднего
пассажира, а также для задней части
автомобиля.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Повышение или понижение
температуры в передней части
автомобиля: для установки
температуры нажмите кнопку
или вверх
или вниз подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Повышение или понижение температуры
в задней части автомобиля через
переднюю панель управления: нажмите
на кнопку
.
Контрольная лампа над кнопкой
гаснет.
Для установки температуры
нажмите кнопку
или вверх
или вниз подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Повышение или понижение
температуры в задней части
автомобиля через заднюю панель
управления: нажмите на
кнопку
или на
задней панели управления.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Вверх
Установка распределения воздухаПоложения распределения воздуха
Установка распределения воздуха
Поверните ключ в замке зажигания в
положение 2 подробнее.
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": нажимайте на кнопку
установки распределения воздуха
вверх
или вниз до тех пор, пока на дисплее
не появится требуемый символподробнее.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": нажимайте на кнопку
установки распределения воздуха
вверх
или вниз до тех пор, пока на дисплее
не появится требуемый символ подробнее.
Вверх
Установка подачи воздуха
Поверните ключ в замке зажигания в
положение 2 подробнее.
Увеличение или уменьшение,
автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": для установки
подачи воздуха нажмите кнопку
вверх
или вниз подробнее.
Увеличение или уменьшение,
автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": для установки
подачи воздуха нажмите кнопку
вверх
или вниз. подробнее
При недостаточной зарядке аккумуляторной
батареи может произойти снижение
производительности вентилятора. Как только
аккумуляторная батарея будет снова заряжена
в достаточной степени, вентилятор начнет
работать с максимальной производительностью.
Вверх
Включение или выключение функции ZONE
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": установка температуры,
произведенная на стороне водителя,
не перенимается для стороны
переднего пассажира.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": установка
температуры, произведенная на
стороне водителя, не перенимается
для стороны переднего пассажира и
для задней части автомобиля.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
гаснет.
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": установка температуры,
произведенная на стороне водителя,
перенимается для стороны переднего
пассажира.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": установка
температуры, произведенная на
стороне водителя, перенимается для
стороны переднего пассажира и для
задней части автомобиля.
Вверх
Оттаивание ветрового стекла
Вы можете использовать эту функцию для
оттаивания ветрового стекла или для
устранения запотевания с внутренней стороны
ветрового и боковых стекол.
Выключайте функцию "Оттаивание ветрового
стекла" сразу же после оттаивания и
исчезновения запотевания ветрового стекла.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Система кондиционирования воздуха
включает следующие функции:
При недостаточной зарядке аккумуляторной
батареи может произойти снижение
производительности вентилятора. Как только
аккумуляторная батарея будет снова заряжена
в достаточной степени, вентилятор начнет
работать с максимальной производительностью.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
гаснет.
Снова восстанавливаются выбранные
ранее установки. Режим рециркуляции
воздуха остается выключенным.
Вверх
Устранение запотевания стеколЗапотевание стекол изнутри
Включите функцию "Охлаждение с
осушением воздуха"
.
Включите автоматический режим
.
Установите боковые дефлекторы в
такое положение, чтобы нагретый
воздух направлялся на боковые
стекла.
Если запотевание стекол
продолжается: включите функцию
"Оттаивание ветрового стекла"
.
Запотевание стекол снаружи
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": нажимайте на кнопку
для
установки распределения воздуха
вверх или вниз подробнее до
тех пор, пока на дисплее не
появится
или .
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": нажимайте на кнопку
установки
распределения воздуха вверх или
вниз подробнее до
тех пор, пока на дисплее не
появится
или .
Установите боковые дефлекторы в
такое положение, чтобы воздух не
подавался на боковые стекла.
Вверх
Система обогрева заднего стеклаОбщие указания
Система обогрева заднего стекла потребляет
много электроэнергии. Поэтому выключайте ее
сразу же после исчезновения запотевания. В
противном случае автоматическое отключение
системы обогрева заднего стекла происходит
только через несколько минут.
При недостаточном напряжении бортовой сети
система обогрева заднего стекла может
отключиться.
Включение или выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажмите кнопку
.
Контрольная лампа над кнопкой
загорается
или гаснет.
Проблемы с системой обогрева заднего стекла
Вверх
Включение или выключение режима рециркуляции воздухаОбщие указания
При проникновении снаружи в автомобиль
неприятных запахов Вы можете временно
прекратить подачу свежего воздуха. В таком
случае производится только рециркуляция
воздуха в автомобиле.
При включении режима рециркуляции воздуха
стекла запотевают быстрее, в особенности при
низкой температуре наружного воздуха. Во
избежание запотевания стекол включайте режим
рециркуляции воздуха только на короткое
время.
Включение или выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
гаснет.
Режим рециркуляции воздуха автоматически
выключается примерно через:
Вверх
Комфортабельное открывание или комфортабельное закрывание при помощи кнопки режима рециркуляции воздуха
Комфортабельное закрывание: нажмите
на кнопку
и
держите ее нажатой до тех пор, пока
не закроются боковые стекла и
панорамная сдвижная панель крыши.
Контрольная лампа над кнопкой
загорается.
Режим рециркуляции воздуха
включается.
Если при комфортабельном закрывании части
тела находятся в зоне закрывания, то
действуйте следующим образом:
Для остановки боковых стекол нажмите
на кнопку
.
Боковые стекла останавливаются.
Затем для открывания боковых стекол
повторно нажмите на кнопку
.
Для остановки панорамной сдвижной
панели крыши нажмите на кнопку
.
Панорамная сдвижная крыша
останавливается.
Затем для открывания панорамной
сдвижной панели крыши потяните
кнопку
на
себя.
Комфортабельное открывание: нажмите
на кнопку
и
держите ее нажатой до тех пор, пока
не откроются боковые стекла и
панорамная сдвижная панель крыши.
Боковые стекла и панорамная сдвижная
панель крыши перемещаются в
первоначальное положение.
Контрольная лампа над кнопкой
гаснет.
Режим рециркуляции воздуха
выключается.
Если после комфортабельного закрывания Вы
открываете боковые стекла или панорамную
сдвижную панель крыши вручную, то при
комфортабельном открывании они остаются в
этом положении.
Вверх
Включение или выключение режима использования остаточного тепла двигателяОбщие указания
После выключения двигателя его остаточного
тепла достаточно для обогрева салона
автомобиля в течение примерно 30 минут.
Продолжительность обогрева зависит от
установленной температуры в салоне.
Оптимальная работоспособность функции "Режим
использования остаточного тепла двигателя"
обеспечена только при движении с закрытыми
боковыми стеклами и закрытой панорамной
сдвижной панелью крыши.
Включение или выключение
Поверните ключ в замке зажигания в
положение 0 или
выньте подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
При включенном режиме использования
остаточного тепла двигателя возможно
запотевание стекол с внутренней стороны.
Независимо от установки подачи воздуха
вентилятор работает на низкой ступени.
Если Вы включаете функцию "Режим
использования остаточного тепла двигателя"
при высокой температуре, то включается
только система вентиляции. Вентилятор
работает на средней ступени.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
гаснет.
Режим использования остаточного тепла двигателя
выключается автоматически:
Вверх
Автономный отопительВажные указания по технике безопасности
Система отопления независимого действия и
место вывода отработавших газов находятся
перед правым передним колесом.
Система отопления независимого действия
нагревает воздух внутри автомобиля до
установленной температуры независимо от
отходящего тепла работающего двигателя.
Система отопления независимого действия
работает на топливе, поступающем
непосредственно из топливного бака
автомобиля. Поэтому для нормального
функционирования системы отопления
независимого действия уровень топлива в баке
должен быть как минимум выше уровня
минимального резерва.
Система отопления или вентиляции
независимого действия автоматически
адаптируется к изменениям температуры
наружного воздуха и погодным условиям.
Поэтому возможны переключения системы с
режима вентиляции на режим отопления и с
режима отопления на режим вентиляции.
Система отопления независимого действия
автоматически выключается через 50 минут.
Продолжительность ее работы Вы можете
изменить. Для этого обратитесь в
специализированную мастерскую с
квалифицированным персоналом.
Система вентиляции независимого действия не
производит охлаждение воздуха в автомобиле
ниже температуры наружного воздуха.
Перед включением
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение системы отопления независимого
действия или системы вентиляции независимого
действия также возможно при ручной
регулировке системы кондиционирования
воздуха. При установке автоматического
режима достигается оптимальный микроклимат в
салоне. Установите температуру 22
.
Включение или выключение системы отопления
независимого действия или системы вентиляции
независимого действия можно производить
через кнопки на центральной консоли или
через устройство дистанционного управления.
С помощью бортового компьютера Вы можете
установить до трех значений времени отъезда
и одно из них предварительно выбрать подробнее.
Включение или выключение системы отопления / вентиляции независимого действия при помощи кнопки на центральной консоли
Цвета контрольных ламп на кнопке
имеют
следующее значение:
Включение системы отопления
независимого действия или системы
вентиляции независимого действия: нажмите
на кнопку
.
Красная или синяя контрольная лампа
на кнопке
загорается.
Выключение системы отопления
независимого действия или системы
вентиляции независимого действия: нажмите
на кнопку
.
Красная или синяя контрольная лампа
на кнопке
гаснет.
Включение или выключение системы отопления / вентиляции независимого действия при помощи устройства дистанционного управленияОбщие указания
В комплектацию автомобиля входит одно
устройство дистанционного управления.
Возможно оснащение автомобиля еще двумя
дополнительными устройствами дистанционного
управления. Для получения дальнейшей
информации обратитесь в специализированную
мастерскую с квалифицированным персоналом.
Храните устройство дистанционного управления
системой отопления независимого действия
так, чтобы система отопления независимого
действия не могла непроизвольно включиться.
Следите за тем, чтобы устройство
дистанционного управления системой отопления
независимого действия хранилось в
недоступном для детей месте.
Радиус действия пульта дистанционного управления
составляет примерно 300 м . Радиус действия
уменьшается:
Если элемент питания пульта дистанционного
управления имеет слабый заряд, то на дисплее
слева отображается символ пустого элемента
питания. Замените элемент питания пульта
дистанционного управления и соблюдайте при
замене элемента питания важные указания по
технике безопасности подробнее.
Включение или выключение системы отопления или вентиляции независимого действия
Включение: продолжительно
нажмите на кнопку
.
На дисплее устройства дистанционного
управления индицируется ON (Вкл.).
Выключение: продолжительно
нажмите на кнопку
.
На дисплее устройства дистанционного
управления индицируется OFF (Выкл.).
Проверка состояния системы отопления независимого действия или системы вентиляции независимого действия
Коротко нажмите на кнопку
.
Если двигатель после запуска еще не достиг
своей рабочей температуры, время работы
системы отопления независимого действия
продлевается. Система отопления независимого
действия продолжает работать до тех пор,
пока двигатель не достигнет рабочей
температуры. В этом случае на дисплее пульта
дистанционного управления отображается
символ
,
а для времени работы – ноль минут.
Установка времени отъезда
Перед установкой времени отъезда убедитесь,
что в автомобиле правильно установлено время
(см. электронное "Руководство по
эксплуатации"). В противном случае система
отопления независимого действия может
включиться в неправильное время и, возможно,
в не предназначенном для этого месте
стоянки. При установке времени отъезда
соблюдайте важные указания по технике
безопасности подробнее.
Коротко нажмите на кнопку
.
Нажимайте на кнопку
или до
тех пор, пока на дисплее не появится
подлежащее изменению время.
Одновременно нажмите на кнопки
и .
Мигает символ
на
дисплее устройства дистанционного
управления.
Установите при помощи кнопок
или требуемое
время отъезда.
Одновременно нажмите на кнопки
и .
Новое время отъезда введено в
память.
Активирование установленного времени отъезда
Коротко нажмите на кнопку
.
Нажимайте на кнопку
или до
тех пор, пока на дисплее не появится
требуемое время отъезда.
Нажмите на кнопку
.
На дисплее появляется символ
,
время отъезда и в зависимости от
выбранного времени отъезда – буква A,
B или C.
Деактивирование установленного времени отъезда
Коротко нажмите на кнопку
.
На дисплее появляется состояние
системы отопления независимого
действия.
Нажмите на кнопку
.
На дисплее появляется первое
введенное в память время отъезда.
Нажмите на кнопку
.
На дисплее устройства дистанционного
управления индицируется OFF (Выкл.).
Замена элемента питания устройства дистанционного управленияВажные указания по технике безопасностиЗамена элемента питания
Для замены элемента питания Вам необходима
литиевый элемент питания типа CR2450.
При помощи острого предмета нажмите
в выемку
.
Сдвиньте крышку элемента питания
в
направлении стрелки назад.
Вставьте новый элемент питания
надписью
вверх.
Надвиньте крышку элемента питания
против
направления стрелки на устройство
дистанционного управления до
фиксации.
Проблемы с системой отопления / вентиляции независимого действия
Вентиляционные дефлекторы
Важные указания по технике безопасности
Для беспрепятственной подачи в автомобиль
свежего воздуха через вентиляционные дефлекторы
учитывайте следующие указания:
Вверх
Установка вентиляционных дефлекторов
Вентиляционные дефлекторы находятся:
Открывание или закрывание: поверните
регулятор
вверх
или вниз.
Установка дефлекторов в задней части салона
и вентиляционного дефлектора в вещевом ящике
(см. электронное "Руководство по
эксплуатации")
////////////////////////////////
содержание .. 30 31 32 ..
|
|
|
