Мерседес-Бенц CLA Shooting Brake. Моторный отсек




Капот




Важные указания по технике безопасности

ОСТОРОЖНО





Активный капот (защита пешеходов)



Принцип работы

Указание


Активный капот предлагается только в исполнении для определенных стран.
В определенных аварийных ситуациях активный капот может уменьшить риск травмирования пешеходов. Благодаря подъему активного капота увеличивается свободное пространство перед жесткими элементами, например, двигателем.
Если активный капот сработал, то он приподнят сзади в зоне шарниров примерно на 60 мм.
Для того чтобы доехать до мастерской, самостоятельно установите сработавший активный капот в исходное положение. При сработавшем активном капоте защита пешеходов может быть ограничена.


Установка в исходное положение

ОСТОРОЖНО



Нажмите на активный капот   в зоне шарниров с обеих сторон (см. указание стрелок) ладонями вниз до характерного щелчка фиксации.
Если активный капот сзади в зоне шарниров поддается приподниманию, то он неправильно зафиксирован. Повторите эту операцию.
Если после этого капот продолжает поддаваться приподниманию, Вам необходимо проехать непосредственно в специализированную мастерскую с квалифицированным персоналом. При этом не превышайте скорость 100 км/ч.



Открывание капота

ОСТОРОЖНО



Указание



Убедитесь, что стеклоочистители выключены.

Потяните за ручку разблокировки   капота.
  • Капот разблокирован.
    •
    Протяните руку в щель между капотом и облицовкой радиатора и нажмите рычажок   страховочного механизма капота влево.

    Поднимите капот.

    Выньте упор   из держателя  .

    Откиньте упор   вверх и вставьте его в желтый зажим  .



    Закрывание капота


    Приподнимите капот и одновременно выньте упор   из желтого удерживающего зажима  .

    Опустите упор   вниз и вдавите его в держатель   до фиксации.

    Прикройте капот и с небольшим размахом опустите с высоты примерно 20 см.

    Проверьте, правильно ли зафиксировался капот.
  • Если капот можно приподнять, значит он зафиксирован неправильно. Не нажимайте на капот с целью закрывания. Еще раз откройте капот и захлопните его с чуть большей силой.
    • Вверх


    Моторное масло





    Общие указания

    В зависимости от стиля вождения расход масла автомобиля может достигать 0,8 литра на 1000 км. Расход масла может быть выше, если автомобиль новый или Вы часто производите движение с высокой частотой вращения двигателя.
    В зависимости от типа двигателя маслоизмерительный стержень может находиться в различных местах.
    Для проверки уровня масла:
    • поставьте автомобиль на ровное место,
    • при прогретом до рабочей температуры двигателе подождите после выключения двигателя примерно пять минут,
    • при непрогретом до рабочей температуры двигателе, например, если двигатель был включен только кратковременно, прежде чем начать замер, выдержите паузу примерно в 30 минут.



    Проверка уровня масла при помощи маслоизмерительного стержня

    ОСТОРОЖНО


    Автомобили с бензиновым двигателем (пример)
    Автомобили с дизельным двигателем (пример)

    Выньте маслоизмерительный щуп  .

    Протрите маслоизмерительный щуп  .

    Медленно введите маслоизмерительный щуп   до упора в направляющую трубку и опять выньте.
  • Уровень масла в норме, если он находится между минимальной   и максимальной   отметками.
    •
    Если уровень масла упал до минимальной отметки   или ниже, долейте 1,0 литр моторного масла.



    Доливка моторного масла

    ОСТОРОЖНО



    Указание по охране окружающей среды



    Указание

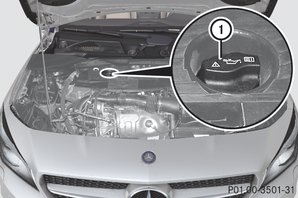

    Пробка наливной горловины моторного масла (пример)

    Поверните пробку   против часовой стрелки и снимите.

    Долейте моторное масло.
  • При уровне масла, доходящем до минимальной отметки маслоизмерительного стержня или ниже, долейте 1,0 литра моторного масла.
    •
    Насадите пробку   на наливную горловину и поверните ее по часовой стрелке.
  • При этом следите за надежной фиксацией пробки.
    •
    Еще раз проверьте уровень масла с помощью маслоизмерительного щупа подробнее.
    Дальнейшая информация о моторном масле – см. здесь подробнее.
    Вверх


    Проверка уровня и доливка других эксплуатационных материалов




    Проверка уровня охлаждающей жидкости

    ОСТОРОЖНО



    Указание


    Примерное изображение

    Поставьте автомобиль на горизонтальную поверхность.


    Проверяйте уровень охлаждающей жидкости только в горизонтальном положении автомобиля и после охлаждения двигателя.



    Поверните ключ в замке зажигания в положение 2 подробнее.

    Проверьте индикацию температуры охлаждающей жидкости на комбинации приборов.
  • Температура охлаждающей жидкости должна быть ниже 40  .
    •
    Поверните ключ в замке зажигания в положение 0 подробнее.

    Осторожно поверните пробку   влево с целью сброса избыточного давления.

    Продолжайте вращать пробку   влево и снимите ее.
  • Уровень охлаждающей жидкости в норме, если охлаждающая жидкость в холодном состоянии достигает контрольной перемычки   в наливной горловине расширительного бачка охлаждающей жидкости  .
    •
    При необходимости долейте проверенную и допущенную "Мерседес-Бенц" охлаждающую жидкость.

    Насадите пробку   и поверните ее вправо до упора.
    Дальнейшая информация об охлаждающей жидкости – см. здесь подробнее.





    Заполнение бачка стеклоомывателя и фароочистителя

    ОСТОРОЖНО



    Открывание: потяните пробку   за язычок вверх.

    Долейте приготовленную смесь.

    Закрывание: насадите пробку   и надавите ее на горловину до фиксации.
    Вода для стеклоомывателя и фароочистителя поступает из общего бачка стеклоомывателя.
    В автомобилях с фароочистителем рекомендованное минимальное количество воды в бачке стеклоомывателя составляет 3,5 литра.
    В автомобилях без фароочистителя рекомендованное минимальное количество воды в бачке стеклоомывателя составляет 1 литр.
    Если уровень воды в бачке стеклоомывателя опускается ниже 1 литра, то на мультифункциональном дисплее появляется указание на необходимость заливки воды в бачок стеклоомывателя подробнее.
    Дальнейшая информация о стекломоющем средстве / антифризе – см. здесь подробнее.





    ////////////////////////////////
