Мерседес-Бенц CLA Shooting Brake. Обзор систем кондиционирования воздуха

Придерживайтесь рекомендованных установок, приведенных на следующих страницах. Иначе могут запотеть стекла.

Во избежание запотевания стекол:

выключайте систему кондиционирования воздуха лишь на короткое время,
включайте режим рециркуляции воздуха лишь на короткое время,
включайте функцию "Охлаждение с осушением воздуха",
при необходимости кратковременно включите функцию "Оттаивание ветрового стекла".

Система кондиционирования воздуха / автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" регулирует температуру и влажность воздуха в салоне автомобиля и фильтрует нежелательные вещества из воздуха.

Система кондиционирования воздуха / автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" функционирует только при работающем двигателе. Ее оптимальное функционирование обеспечено только при закрытых боковых стеклах и закрытой панорамной сдвижной панели крыши.

Функция "Режим использования остаточного тепла двигателя" может быть включена или выключена только при выключенном зажигании подробнее.

Следите за тем, чтобы вентиляционные заслонки за облицовкой в багажном отделении всегда были свободны подробнее. В противном случае вентиляция в автомобиле будет неправильной.

Информация

При теплой погоде коротко проветрите автомобиль, например с помощью функции "Комфортабельное открывание" подробнее. Благодаря этому Вы ускоряете процесс охлаждения и внутри автомобиля быстрее устанавливается требуемая температура.

Встроенный фильтр в значительной степени улавливает частицы пыли и сажу и полностью – цветочную пыльцу. Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" дополнительно снижает содержание газообразных вредных веществ и запахов. Загрязненный фильтр ограничивает подачу свежего воздуха в автомобиль. Поэтому соблюдайте интервалы замены фильтра, приведенные в "Сервисной книжке". Они зависят от атмосферных воздействий, например, сильного загрязнения воздуха, и могут быть короче по сравнению с данными, приведенными в "Сервисной книжке".

Автомобили с системой отопления независимого действия: при определенных наружных условиях через час после вынимания ключа зажигания функция просушки автоматизированной системы кондиционирования воздуха может автоматически включиться. При активной функции просушки автоматизированной системы кондиционирования воздуха горит синий светодиод в клавишном переключателе на центральной консоли. В этом случае в течение 30 минут выполняется вентиляция автомобиля.

Автомобили без системы отопления независимого действия: при определенных наружных условиях через час после вынимания ключа зажигания функция просушки автоматизированной системы кондиционирования воздуха может автоматически включиться. В этом случае в течение 30 минут выполняется вентиляция автомобиля.

Панель управления системой кондиционирования воздуха

	Установка температуры подробнее
	Оттаивание ветрового стекла подробнее
	Установка распределения воздуха подробнее
	Включение / выключение режима рециркуляции воздуха подробнее
	Установка подачи воздуха подробнее
	Включение / выключение охлаждения с осушением воздуха подробнее
	Включение / выключение системы обогрева заднего стекла подробнее

Информация об использовании системы кондиционирования воздуха

Система кондиционирования воздуха

Ниже приведены указания и рекомендации по оптимальному использованию системы кондиционирования воздуха.

Включите систему кондиционирования воздуха, повернув регулятор вправо в требуемое положение – кроме положения 0.
Установите температуру на 22 .
Рекомендация по предотвращению запотевания стекол при низкой температуре наружного воздуха или дожде: включите охлаждение с осушением воздуха подробнее.

Включите распределение воздуха и выключите и , если возможно подробнее.

Выключите режим рециркуляции воздуха подробнее.

Установите регулятор установки подачи воздуха в положение между 3 и 6 подробнее.
Рекомендация для ускоренного охлаждения или нагрева салона автомобиля: установите регулятор установки подачи воздуха на короткое время в положение между 3 и 6 подробнее.
Рекомендация для поддержания постоянной температуры воздуха в салоне: установите регулятор установки подачи воздуха в положение между 1 и 3 подробнее.
Рекомендация для распределения воздуха в зимний период: включите и подробнее.

Рекомендация для распределения воздуха в летний период: включите или подробнее.
Используйте функцию "Оттаивание ветрового стекла" только в течение короткого времени, пока не оттает ветровое стекло.
Включайте функцию "Режим рециркуляции воздуха" только на короткое время, например, при проникновении неприятных запахов снаружи в автомобиль или в туннеле. Иначе ввиду непоступления свежего воздуха в режиме рециркуляции воздуха могут запотеть стекла.
Если производятся установки в системе кондиционирования воздуха, то в течение трех секунд на дисплее аудиосистемы / системы COMAND у нижнего края появляется индикация состояния системы кондиционирования воздуха (см. отдельное "Руководство по эксплуатации"). Вы видите выбранные в данный момент установки различных функций системы кондиционирования воздуха.

Кнопка DYNAMIC SELECT (кроме автомобилей Мерседес-AMG)

С помощью кнопки DYNAMIC SELECT Вы можете выбирать различные программы движения подробнее.

Если Вы выбрали программу движения "E" :

при отоплении отключается электрический дополнительный отопитель и в фазе прогревания снижается мощность обогрева,
снижается время работы обогрева заднего стекла.

При соответствующем конфигурировании также в программе движения "I" могут изменяться установки системы кондиционирования воздуха.

Если Вы выбрали программу движения "C" или "S", то установки системы кондиционирования воздуха не изменяются.

Функция пуска / выключения двигателя ECO

Во время автоматического выключения двигателя функцией пуска / выключения двигателя ECO система кондиционирования воздуха работает лишь с пониженной мощностью. При необходимости включения полной мощности системы кондиционирования воздуха Вы можете выключить функцию пуска / выключения двигателя ECO при помощи кнопки ECO подробнее.

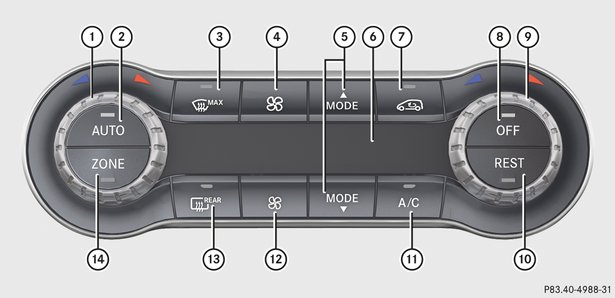

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (2-зональной)

	Установка температуры слева подробнее
	Автоматический режим работы системы кондиционирования воздуха подробнее
	Оттаивание ветрового стекла подробнее
	Увеличение подачи воздуха подробнее
	Установка распределения воздуха подробнее
	Дисплей
	Включение / выключение режима рециркуляции воздуха подробнее
	Включение / выключение системы кондиционирования воздуха подробнее
	Установка температуры справа подробнее
	Включение / выключение режима использования остаточного тепла двигателя подробнее
	Включение / выключение охлаждения с осушением воздуха подробнее
	Уменьшение подачи воздуха подробнее
	Включение / выключение системы обогрева заднего стекла подробнее
	Включение / выключение функции ZONE подробнее

Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"

Автоматизированная система кондиционирования воздуха

Ниже приведены указания и рекомендации по оптимальному использованию автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК".

Включайте систему кондиционирования воздуха преимущественно через кнопки и . Контрольные лампы на кнопках и загораются.
Установите температуру на 22 .
Используйте функцию "Оттаивание ветрового стекла" только в течение короткого времени, пока не оттает ветровое стекло.
Включайте функцию "Режим рециркуляции воздуха" только на короткое время, например, при проникновении неприятных запахов снаружи в автомобиль или в туннеле. Иначе ввиду непоступления свежего воздуха в режиме рециркуляции воздуха могут запотеть стекла.
Если Вы хотите перенять установки температуры на стороне водителя для стороны переднего пассажира, пользуйтесь функцией ZONE. Контрольная лампа на кнопке гаснет.
Для отопления или вентиляции салона автомобиля при выключенном зажигании пользуйтесь функцией "Режим использования остаточного тепла двигателя". Функция "Режим использования остаточного тепла двигателя" может быть включена или выключена только при выключенном зажигании.
Если производятся установки в системе кондиционирования воздуха, то в течение трех секунд на дисплее аудиосистемы / системы COMAND у нижнего края появляется индикация состояния системы кондиционирования воздуха (см. отдельное "Руководство по эксплуатации"). Вы видите выбранные в данный момент установки различных функций системы кондиционирования воздуха.

Кнопка DYNAMIC SELECT (кроме автомобилей Мерседес-AMG)

С помощью кнопки DYNAMIC SELECT Вы можете выбирать различные программы движения подробнее.

Если Вы выбрали программу движения "E" :

при отоплении отключается электрический дополнительный отопитель и в фазе прогревания снижается мощность обогрева,
снижается время работы обогрева заднего стекла.

Если Вы выбрали программу движения "C" или "S", то установки системы кондиционирования воздуха не изменяются.

Функция пуска / выключения двигателя ECO

Включение или выключение системы кондиционирования воздуха

Общие указания

При выключенной системе кондиционирования воздуха подача и циркуляция воздуха отключены. Стекла могут запотеть. Поэтому выключайте систему кондиционирования воздуха лишь на короткое время.

Система кондиционирования воздуха

Поверните ключ в замке зажигания в положение 2 подробнее.

Включение: поверните регулятор

вправо в требуемое положение – кроме положения 0 подробнее.

Выключение: поверните регулятор

влево в положение 0 подробнее.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"

Поверните ключ в замке зажигания в положение 2 подробнее.

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается. Подача и распределение воздуха регулируются автоматически.

Или:

Нажмите кнопку

Контрольная лампа на кнопке

гаснет. Снова восстанавливаются выбранные ранее установки.

Выключение: нажмите на кнопку

Контрольная лампа на кнопке

загорается.

Информация

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": включайте систему кондиционирования воздуха преимущественно с помощью кнопки

Включение или выключение охлаждения с осушением воздуха

Общие указания

При выключении функции "Охлаждение с осушением воздуха" охлаждение воздуха в автомобиле в жаркую погоду не производится. Кроме того, осушение воздуха в автомобиле не производится. Стекла запотевают быстрее. Поэтому выключайте функцию "Охлаждение с осушением воздуха" лишь на короткое время.

Функция "Охлаждение с осушением воздуха" функционирует только при работающем двигателе. Охлаждение и осушение воздуха в автомобиле производится в соответствии с выбранной температурой.

При включенном режиме охлаждения под днищем автомобиля может скапливаться конденсат. Это нормальное явление и не является признаком дефекта.

Включение / выключение

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается.

Выключение: нажмите на кнопку

Контрольная лампа на кнопке

гаснет. Охлаждение с осушением воздуха выключается с задержкой.

Проблемы с функцией "Охлаждение с осушением воздуха"

Проблема	Возможные причины и последствия Решения
Контрольная лампа на кнопке мигает три раза или остается выключенной. Охлаждение с осушением воздуха больше не поддается включению.	Охлаждение с осушением воздуха отключено из-за неисправности. Обратитесь в специализированную мастерскую с квалифицированным персоналом.

Автоматический режим работы системы кондиционирования воздуха

Общие указания

Функция "Автоматический режим работы системы кондиционирования воздуха" имеется только в автоматизированной системе кондиционирования воздуха "ТЕРМОТРОНИК".

В автоматическом режиме установленная температура автоматически поддерживается постоянной. С этой целью производится автоматическая адаптация температуры поступающего воздуха, а также подачи и распределения воздуха.

Автоматический режим функционирует оптимально при включенной функции "Охлаждение с осушением воздуха". При необходимости охлаждение с осушением воздуха может быть выключено.

Автоматический режим работы системы кондиционирования воздуха

Поверните ключ в замке зажигания в положение 2 подробнее.

Произведите установку требуемой температуры.

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается. Автоматический режим подачи и распределения воздуха включается.

Переключение в ручной режим: нажмите на кнопку

или

Или:

Нажмите на кнопку

или

Контрольная лампа на кнопке

гаснет. Автоматический режим регулировки подачи и распределения воздуха выключается.

Установка температуры

Система кондиционирования воздуха

Вы можете устанавливать температуру для всего автомобиля. Установленная температура поддерживается на постоянном уровне автоматически.

Поверните ключ в замке зажигания в положение 2 подробнее.

Повышение / понижение: поверните регулятор

влево или вправо подробнее. Изменяйте температуру только небольшими шагами. Начинайте с 22

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"

Вы можете устанавливать температуру отдельно для сторон водителя и переднего пассажира. Установленная температура поддерживается на постоянном уровне автоматически.

Поверните ключ в замке зажигания в положение 2 подробнее.

Повышение / понижение: поверните регуляторы

или

влево или вправо подробнее. Изменяйте температуру только небольшими шагами. Начинайте с 22

Установка распределения воздуха

Система кондиционирования воздуха

Положения распределения воздуха

	Воздух направляется через дефлекторы оттаивания стекол.
	Воздух направляется через средние и боковые дефлекторы.
	Воздух направляется через дефлекторы в пространстве для ног.

Информация

Возможно одновременное активирование нескольких положений распределения воздуха. Для этого нажмите на несколько кнопок распределения воздуха. В таком случае воздух направляется через различные вентиляционные дефлекторы.

Независимо от выбранного распределения воздуха воздух всегда направляется через боковые дефлекторы. Боковые дефлекторы можно закрыть только в том случае, если регулируемые крестовидные сопла в боковых дефлекторах будут повернуты до упора вправо.

Установка распределения воздуха

Поверните ключ в замке зажигания в положение 2 подробнее.

Нажмите на одну или несколько кнопок

Соответствующая контрольная лампа загорается.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"

Положения распределения воздуха

	Воздух направляется через дефлекторы оттаивания стекол.
	Воздух направляется через средние и боковые дефлекторы.
	Воздух направляется через дефлекторы в пространстве для ног.
	Воздух направляется через средние и боковые дефлекторы и дефлекторы в пространстве для ног.
	Воздух направляется через дефлекторы оттаивания стекол, средние и боковые дефлекторы.
	Воздух направляется через дефлекторы оттаивания стекол и дефлекторы в пространстве для ног.
	Воздух направляется через дефлекторы оттаивания стекол, средние и боковые дефлекторы и дефлекторы в пространстве для ног.

Информация

Установка распределения воздуха

Поверните ключ в замке зажигания в положение 2 подробнее.

Нажимайте на кнопку

или

столько раз, пока на дисплее не появится требуемый символ.

Установка подачи воздуха

Система кондиционирования воздуха

Поверните ключ в замке зажигания в положение 2 подробнее.

Увеличение / уменьшение: поверните регулятор

влево или вправо подробнее.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"

Поверните ключ в замке зажигания в положение 2 подробнее.

Увеличение / уменьшение: нажмите на кнопку

или

Включение или выключение функции ZONE

Эта функция имеется только в автоматизированной системе кондиционирования воздуха "ТЕРМОТРОНИК".

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается.

Установка температуры, произведенная для стороны водителя, не перенимается для стороны переднего пассажира.

Выключение: нажмите на кнопку

Контрольная лампа на кнопке

гаснет.

Установка температуры, произведенная для стороны водителя, перенимается для стороны переднего пассажира.

Оттаивание ветрового стекла

Общие указания

Вы можете использовать эту функцию для оттаивания ветрового стекла или для устранения запотевания с внутренней стороны ветрового и боковых стекол.

Информация

Включайте функцию "Оттаивание ветрового стекла" лишь на короткое время, пока не оттает ветровое стекло.

Включение / выключение функции "Оттаивание ветрового стекла"

Поверните ключ в замке зажигания в положение 2 подробнее.

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается.

Система кондиционирования воздуха включает следующие функции:

увеличение подачи воздуха,
повышение температуры,
распределение воздуха на ветровое стекло и передние боковые стекла,
выключение режима рециркуляции воздуха.

Информация

Функция "Оттаивание ветрового стекла" автоматически регулирует производительность вентилятора до уровня, необходимого для оптимального оттаивания. Поэтому после нажатия на кнопку

может произойти автоматическое увеличение или уменьшение подачи воздуха.

При включенной функции "Оттаивание ветрового стекла" производительность вентилятора можно регулировать вручную:

Система кондиционирования воздуха: поверните регулятор установки подачи воздуха влево или вправо подробнее.
Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": нажмите на кнопку или .

Выключение: нажмите на кнопку

Контрольная лампа на кнопке

гаснет. Снова восстанавливаются выбранные ранее установки. Режим рециркуляции воздуха остается выключенным.

Или:

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": нажмите на кнопку

Контрольная лампа на кнопке

гаснет. Подача и распределение воздуха регулируются автоматически.

Или:

Система кондиционирования воздуха: поверните регулятор установки температуры

влево или вправоподробнее.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": поверните регулятор установки температуры

или

влево или вправо подробнее.

Устранение запотевания стекол

Запотевание стекол изнутри

Система кондиционирования воздуха

Включите функцию "Охлаждение с осушением воздуха"

Если запотевание стекол не устраняется: включите функцию "Оттаивание ветрового стекла"

Информация

Пользуйтесь этой функцией только короткое время, пока не исчезнет запотевание ветрового стекла.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"

Включите функцию "Охлаждение с осушением воздуха"

Включите автоматический режим

Если запотевание стекол не устраняется: включите функцию "Оттаивание ветрового стекла"

Информация

Пользуйтесь этой функцией только короткое время, пока не исчезнет запотевание ветрового стекла.

Запотевание стекол снаружи

Включите стеклоочистители.

Установите распределение воздуха на

или

Информация

Пользуйтесь этой функцией только короткое время, пока не исчезнет запотевание ветрового стекла.

Система обогрева заднего стекла

Общие указания

Система обогрева заднего стекла потребляет много электроэнергии. Поэтому выключайте ее сразу же после исчезновения запотевания. В противном случае автоматическое отключение системы обогрева заднего стекла происходит только через несколько минут.

При недостаточном напряжении бортовой сети система обогрева заднего стекла может отключиться.

Включение / выключение

Поверните ключ в замке зажигания в положение 2 подробнее.

Нажмите кнопку

Контрольная лампа на кнопке

загорается или гаснет.

Проблемы с системой обогрева заднего стекла

Проблема

Возможные причины и последствия Решения

Система обогрева заднего стекла выключилась преждевременно или не поддается включению.

Аккумуляторная батарея автомобиля недостаточно заряжена.

Выключите ненужные потребители электроэнергии, например, лампу для чтения, внутреннее освещение или систему обогрева сидений.

При достаточном уровне зарядки аккумуляторной батареи система обогрева заднего стекла снова поддается включению.

Включение или выключение режима рециркуляции воздуха

Общие указания

При проникновении снаружи в автомобиль неприятных запахов Вы можете временно прекратить подачу свежего воздуха. В таком случае производится только рециркуляция воздуха в автомобиле.

При включении режима рециркуляции воздуха стекла запотевают быстрее, в особенности при низкой температуре наружного воздуха. Во избежание запотевания стекол включайте режим рециркуляции воздуха только на короткое время.

Управление режимом рециркуляции воздуха во всех приборах производится одинаково, независимо от типа панели управления.

Включение / выключение

Поверните ключ в замке зажигания в положение 2 подробнее.

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается.

Режим рециркуляции воздуха автоматически включается:

при высокой температуре наружного воздуха,
при высоком содержании вредных веществ в воздухе,

При автоматическом включении режима рециркуляции воздуха контрольная лампа на кнопке

не загорается. Примерно через 30 минут включается частичная подача наружного воздуха.

Выключение: нажмите на кнопку

Контрольная лампа на кнопке

гаснет.

Информация

Режим рециркуляции воздуха выключается автоматически примерно через:

пять минут при температуре наружного воздуха ниже примерно 7
пять минут при выключенной функции "Охлаждение с осушением воздуха"
30 минут при температуре наружного воздуха примерно выше 7 и включенной функции "Охлаждение с осушением воздуха"

Комфортабельное открывание или комфортабельное закрывание при помощи кнопки режима рециркуляции воздуха

ОСТОРОЖНО

Комфортабельное закрывание (автомобили с панорамной сдвижной панелью крыши): удерживайте нажатой кнопку

до тех пор, пока не закроются боковые стекла и панорамная сдвижная панель крыши.

Контрольная лампа на кнопке

загорается. Режим рециркуляции воздуха включается.

Комфортабельное закрывание (автомобили без панорамной сдвижной панели крыши): удерживайте нажатой кнопку

до тех пор, пока не закроются боковые стекла.

Контрольная лампа на кнопке

загорается. Режим рециркуляции воздуха включается.

Если при комфортабельном закрывании части тела находятся в зоне закрывания, то действуйте следующим образом:

Для остановки боковых стекол нажмите на кнопку

Боковые стекла останавливаются.

Затем для открывания боковых стекол повторно нажмите на кнопку

Или:

Повторно нажмите на кнопку

и держите ее нажатой не менее двух секунд.

Боковые стекла двигаются в противоположном направлении.

Только автомобили с панорамной сдвижной панелью крыши: для остановки панорамной сдвижной панели крыши нажмите на кнопку

Панорамная сдвижная крыша останавливается.

Затем для открывания панорамной сдвижной панели крыши потяните кнопку

на себя.

Информация

Учитывайте указания по автоматической функции реверса:

боковых стекол подробнее
панорамной сдвижной панели крыши подробнее

Комфортабельное открывание (автомобили с панорамной сдвижной панелью крыши): удерживайте нажатой кнопку

до тех пор, пока не откроются боковые стекла и панорамная сдвижная панель крыши. Боковые стекла и панорамная сдвижная панель крыши перемещаются в первоначальное положение.

Контрольная лампа на кнопке

гаснет. Режим рециркуляции воздуха выключается.

Комфортабельное открывание (автомобили без панорамной сдвижной панели крыши):удерживайте нажатой кнопку

до тех пор, пока не откроются боковые стекла. Боковые стекла перемещаются в первоначальное положение.

Контрольная лампа на кнопке

гаснет. Режим рециркуляции воздуха выключается.

Информация

Если после комфортабельного закрывания Вы открываете боковые стекла или панорамную сдвижную панель крыши вручную, то при комфортабельном открывании они остаются в этом положении.

Включение или выключение режима использования остаточного тепла двигателя

Общие указания

Функция "Режим использования остаточного тепла двигателя" имеется только в автоматизированной системе кондиционирования воздуха "ТЕРМОТРОНИК".

После выключения двигателя его остаточного тепла достаточно для обогрева салона автомобиля в течение примерно 30 минут. Продолжительность обогрева зависит от установленной температуры в салоне.

Информация

Независимо от установки подачи воздуха вентилятор работает на низкой ступени.

Если Вы включаете функцию "Режим использования остаточного тепла двигателя" при высокой температуре, то включается только система вентиляции. Вентилятор работает на средней ступени.

В режиме вентиляции не производится охлаждение воздуха в автомобиле ниже температуры наружного воздуха.

Включение / выключение

Поверните ключ в замке зажигания в положение 0 или выньте его подробнее.

Включение: нажмите на кнопку

Контрольная лампа на кнопке

загорается.

Выключение: нажмите на кнопку

Контрольная лампа на кнопке

гаснет.

Информация

Режим использования остаточного тепла двигателя выключается автоматически:

примерно через 30 минут
при включении зажигания
при падении напряжения аккумуляторной батареи
при включении системы отопления независимого действия

Система отопления независимого действия

Важные указания по технике безопасности

ОСТОРОЖНО

Система отопления независимого действия и место вывода отработавших газов находятся перед правым передним колесом.

Указание

Регулярно включайте систему отопления независимого действия один раз в месяц примерно на десять минут.

В зависимости от температуры наружного воздуха функция преселекции системы отопления независимого действия рассчитывает время включения с целью подогрева автомобиля к моменту отъезда. По достижении времени отъезда система отопления независимого действия продолжает отопление еще в течение пяти минут, затем она выключается.

Система отопления независимого действия нагревает воздух внутри автомобиля до установленной температуры независимо от отходящего тепла работающего двигателя. Система отопления независимого действия работает на топливе, поступающем непосредственно из топливного бака автомобиля. Поэтому для нормального функционирования системы отопления независимого действия топливный бак должен быть заполнен как минимум на

Система отопления или вентиляции независимого действия автоматически адаптируется к изменениям температуры наружного воздуха и погодным условиям. Поэтому возможны переключения системы с режима вентиляции на режим отопления и с режима отопления на режим вентиляции.

Система отопления независимого действия выключается при выключении двигателя. Система вентиляции независимого действия выключается уже при поворачивании ключа в положение 2 подробнее.

Система отопления независимого действия автоматически выключается через 50 минут.

Система вентиляции независимого действия не производит охлаждение воздуха в автомобиле ниже температуры наружного воздуха.

Перед включением

Поверните ключ в замке зажигания в положение 2 подробнее.

Произведите установку требуемой температуры.

Включение системы отопления или вентиляции независимого действия также возможно при ручной регулировке системы кондиционирования воздуха. При установке автоматического режима достигается оптимальный микроклимат в салоне. Установите температуру на 22

Включение или выключение системы отопления / вентиляции независимого действия можно производить через кнопки на центральной консоли или через устройство дистанционного управления.

С помощью бортового компьютера Вы можете установить до трех значений времени отъезда и одно из них предварительно выбрать подробнее.

Включение или выключение системы отопления / вентиляции независимого действия при помощи кнопки на центральной консоли

Общие указания

Цвета контрольных ламп на кнопке

имеют следующее значение:

Синий: система вентиляции независимого действия включена
Красный: система отопления независимого действия включена
Желтый: предварительно выбрано время отъезда подробнее

Включение системы отопления / вентиляции независимого действия

Нажмите кнопку

Красная или синяя контрольная лампа на кнопке

загорается.

Выключение системы отопления / вентиляции независимого действия

Нажмите кнопку

Красная или синяя контрольная лампа на кнопке

гаснет.

Включение или выключение системы отопления / вентиляции независимого действия при помощи устройства дистанционного управления

Общие указания

В комплектацию автомобиля входит одно устройство дистанционного управления. Возможно оснащение автомобиля еще двумя дополнительными устройствами дистанционного управления. Для получения дальнейшей информации обратитесь в специализированную мастерскую с квалифицированным персоналом.

Храните устройство дистанционного управления системой отопления независимого действия так, чтобы система отопления независимого действия не могла непроизвольно включиться. Следите за тем, чтобы устройство дистанционного управления системой отопления независимого действия хранилось в недоступном для детей месте.

Радиус действия пульта дистанционного управления составляет примерно 300 м . Радиус действия уменьшается:

вследствие воздействия источников радиопомех,
при наличии массивных преград между устройством дистанционного управления и автомобилем,
при неудачном положении устройства дистанционного управления по отношению к автомобилю,
при передаче сигнала из закрытых помещений.

Если элемент питания пульта дистанционного управления имеет слабый заряд, то на дисплее слева отображается символ пустого элемента питания. Замените элемент питания пульта дистанционного управления и соблюдайте при замене элемента питания важные указания по технике безопасности подробнее.

Включение / выключение системы отопления / вентиляции независимого действия

Устройство дистанционного управления

	Дисплей
	Система отопления / вентиляции независимого действия включена / проверка состояния
	Установка времени отъезда
	Выключение системы отопления / вентиляции независимого действия
	Установка времени отъезда

Включение: нажмите и удерживайте кнопку

На дисплее устройства дистанционного управления индицируется ON (Вкл.).

Выключение: нажмите и удерживайте кнопку

На дисплее устройства дистанционного управления индицируется OFF (Выкл.).

Проверка состояния системы отопления / вентиляции независимого действия

Коротко нажмите на кнопку

Возможны следующие виды индикации на дисплее:

Индикация	Значение
	Система отопления / вентиляции независимого действия выключена.
	Включена система вентиляции независимого действия. Цифра на дисплее показывает оставшееся время работы (в минутах) системы вентиляции независимого действия.
	Включена система отопления независимого действия. Цифра на дисплее показывает оставшееся время работы (в минутах) системы отопления независимого действия.
	Время отъезда активировано. Часы на дисплее показывают время отъезда.
	Время отъезда активировано. В данный момент активирована система вентиляции независимого действия. Цифра на дисплее показывает оставшееся время работы (в минутах) системы вентиляции независимого действия. Если по истечении этого времени не производится пуск двигателя автомобиля, время работы продлевается на пять минут.
	Время отъезда активировано. В данный момент активирована система вентиляции независимого действия. Цифра на дисплее показывает оставшееся время работы (в минутах) системы отопления независимого действия. Если по истечении этого времени не производится пуск двигателя автомобиля, время работы продлевается на пять минут.

Если двигатель после запуска еще не достиг своей рабочей температуры, время работы системы отопления независимого действия продлевается. Система отопления независимого действия продолжает работать до тех пор, пока двигатель не достигнет рабочей температуры. В этом случае на дисплее пульта дистанционного управления отображается символ

, а для времени работы – ноль минут.

Установка времени отъезда

Перед установкой времени отъезда убедитесь, что в автомобиле правильно установлено время (см. отдельное руководство по эксплуатации). В противном случае система отопления независимого действия может включиться в неправильное время и, возможно, в не предназначенном для этого месте стоянки. При установке времени отъезда соблюдайте важные указания по технике безопасности подробнее.

Коротко нажмите на кнопку

Нажимайте на кнопку

или

до тех пор, пока на дисплее не появится подлежащее изменению время.

Одновременно нажмите кнопки

Мигает символ

на дисплее устройства дистанционного управления.

Установите при помощи кнопок

или

требуемое время отъезда.

Информация

Чем дольше Вы нажимаете на кнопку

или

, тем быстрее изменяется индицированное время.

Одновременно нажмите кнопки

Новое время отъезда введено в память.

Активирование установленного времени отъезда

Коротко нажмите на кнопку

Нажимайте на кнопку

или

до тех пор, пока на дисплее не появится требуемое время отъезда.

Нажмите кнопку

На дисплее появляется символ

, время отъезда и в зависимости от выбранного времени отъезда – буква A, B или C.

Деактивирование установленного времени отъезда

Коротко нажмите на кнопку

На дисплее появляется состояние системы отопления независимого действия.

Нажмите кнопку

На дисплее появляется первое введенное в память время отъезда.

Нажмите кнопку

На дисплее устройства дистанционного управления индицируется OFF (Выкл.).

Замена элемента питания устройства дистанционного управления

Важные указания по технике безопасности

ОСТОРОЖНО

Указание по охране окружающей среды

Замена элемента питания

Если элемент питания требует замены, то на дисплее слева отображается символ пустого элемента питания. Для замены элемента питания Вам необходима литиевый элемент питания типа CR2450.

При помощи острого предмета нажмите в выемку

Сдвиньте крышку элемента питания

в направлении стрелки назад.

Выньте старый элемент питания

Вставьте новый элемент питания надписью вверх.

Сдвиньте крышку элемента питания

против направления стрелки до фиксации.

Проверьте управление функциями системы отопления независимого действия автомобиля при помощи устройства дистанционного управления.

Проблемы с системой отопления / вентиляции независимого действия

Проблема

Возможные причины и последствия Решения

FAIL

Нарушена передача сигнала между передатчиком и автомобилем.

Измените Ваше положение по отношению к автомобилю, при необходимости подойдите к нему ближе.

Снова попробуйте включить или выключить систему отопления / вентиляции независимого действия при помощи устройства дистанционного управления.

FAIL

Система отопления независимого действия не поддается включению или отключилась во время работы.

Стартерная аккумуляторная батарея автомобиля недостаточно заряжена.

Произведите зарядку стартерной аккумуляторной батареи.

Снова попробуйте включить систему отопления / вентиляции независимого действия при помощи устройства дистанционного управления.

Система отопления независимого действия не поддается включению или отключилась во время работы.

Топливный бак не заполнен до уровня минимального резерва.

Произведите заправку топливом на ближайшей автозаправочной станции.

Снова попробуйте включить систему отопления независимого действия при помощи устройства дистанционного управления.

Система отопления / вентиляции независимого действия не поддается включению или отключилась во время работы..

Система отопления / вентиляции независимого действия неисправна.

Проверьте систему отопления / вентиляции независимого действия в специализированной мастерской с квалифицированным персоналом
