ELECTRIC VARIABLE VALVE TIMING MOTOR/DRIVER INSPECTION

id011000828100

Caution

• Do not disassemble the electric variable valve timing motor/driver because it is a precision unit.

• Do not apply excessive force when rotating the electric variable valve timing motor joint. If it is

rotated with excessive force, the electric variable valve timing motor could be damaged.

1. Rotate the electric variable valve timing motor joint to the left and right by your fingers and verify that it rotates

smoothly in

15° increments.

Note

• Rotate the joint area smoothly using only the tips of your fingers.

• The electric variable valve timing motor joint moves in 15° increments, and if the joint is moved 24 times, it

rotates one full rotation.

• If it does not rotate smoothly, replace the

electric variable valve timing motor/driver.

End Of Sie

WM: VARIABLE VALVE TIMING ACTUATOR

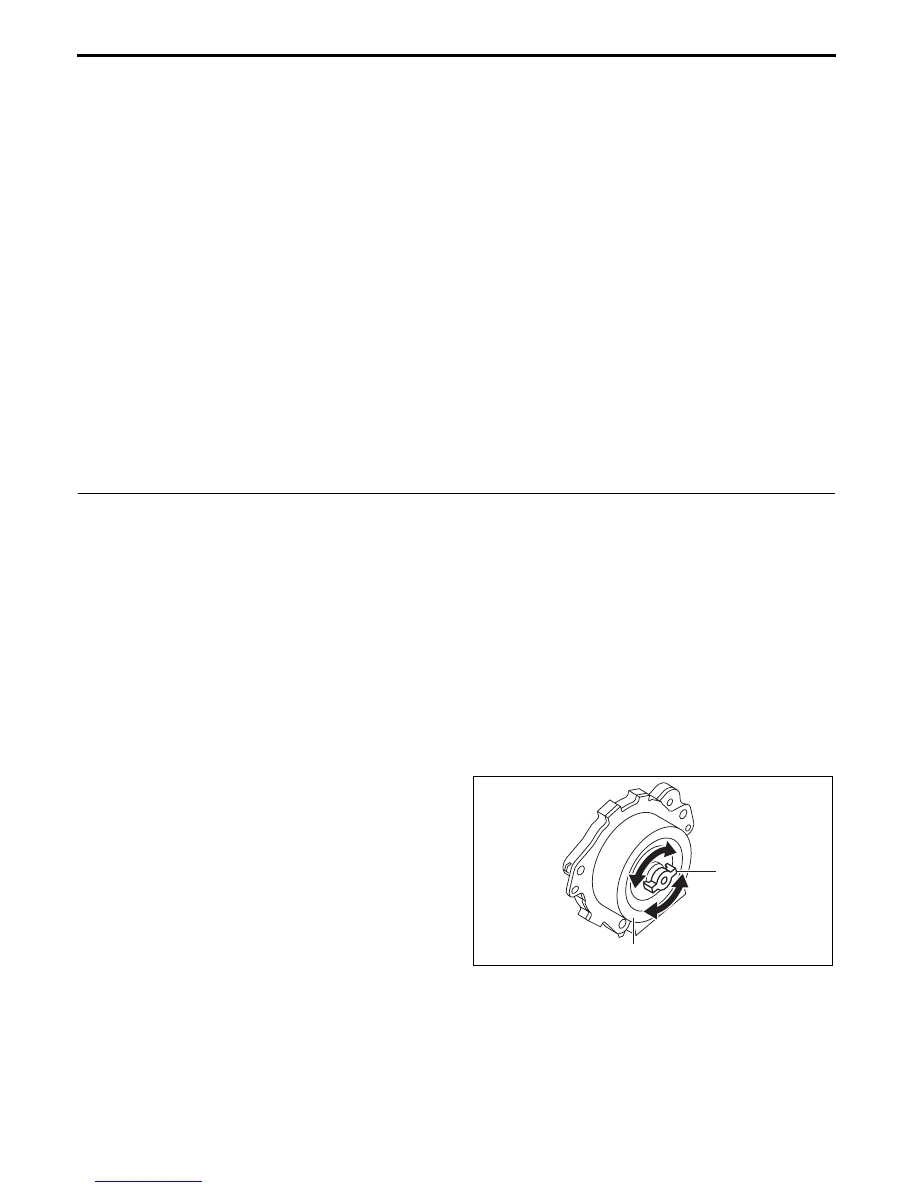

ELECTRIC VARIABLE VALVE TIMING MOTOR

JOINT

am3uuw00009048

MECHANICAL

01-10–3

01-10

HYDRAULIC VARIABLE VALVE TIMING ACTUATOR INSPECTION

id011000126800

Caution

• Do not disassemble the hydraulic variable valve timing actuator because it is a precision unit.

1. Verify that the notch of the rotor and projection of

the cover on the hydraulic variable valve timing

actuator are aligned and fitted.

• If the projection and notch are not aligned,

rotate the rotor (camshaft installation) until a

click is heard and verify that they are aligned

and fixed in place.

—

If the projection and notch are not aligned

or the rotor and cover are not secured

even if their projection and notch are

aligned, replace the hydraulic variable

valve timing actuator.

End Of Sie

ELECTRIC VARIABLE VALVE TIMING ACTUATOR INSPECTION

id011000555500

Caution

• Do not disassemble the electric variable valve timing actuator because it is a precision unit.

1. Rotate the eccentric shaft of the electric variable

valve timing actuator to the left and right by hand

and verify that it rotates smoothly.

• If it does not rotate smoothly, replace the

electric variable valve timing actuator.

Note

• Hook a finger onto the joint groove of the

eccentric shaft to rotate the shaft easily.

• The eccentric shaft stops rotating at the

maximum retard position when it is rotated

counterclockwise as viewed from the front,

and at the maximum advance position when

rotated clockwise.

• The eccentric shaft rotates 15.8 turns from the maximum retard position to the maximum advance

position.

End Of Sie

WM: OIL CONTROL VALVE (OCV)

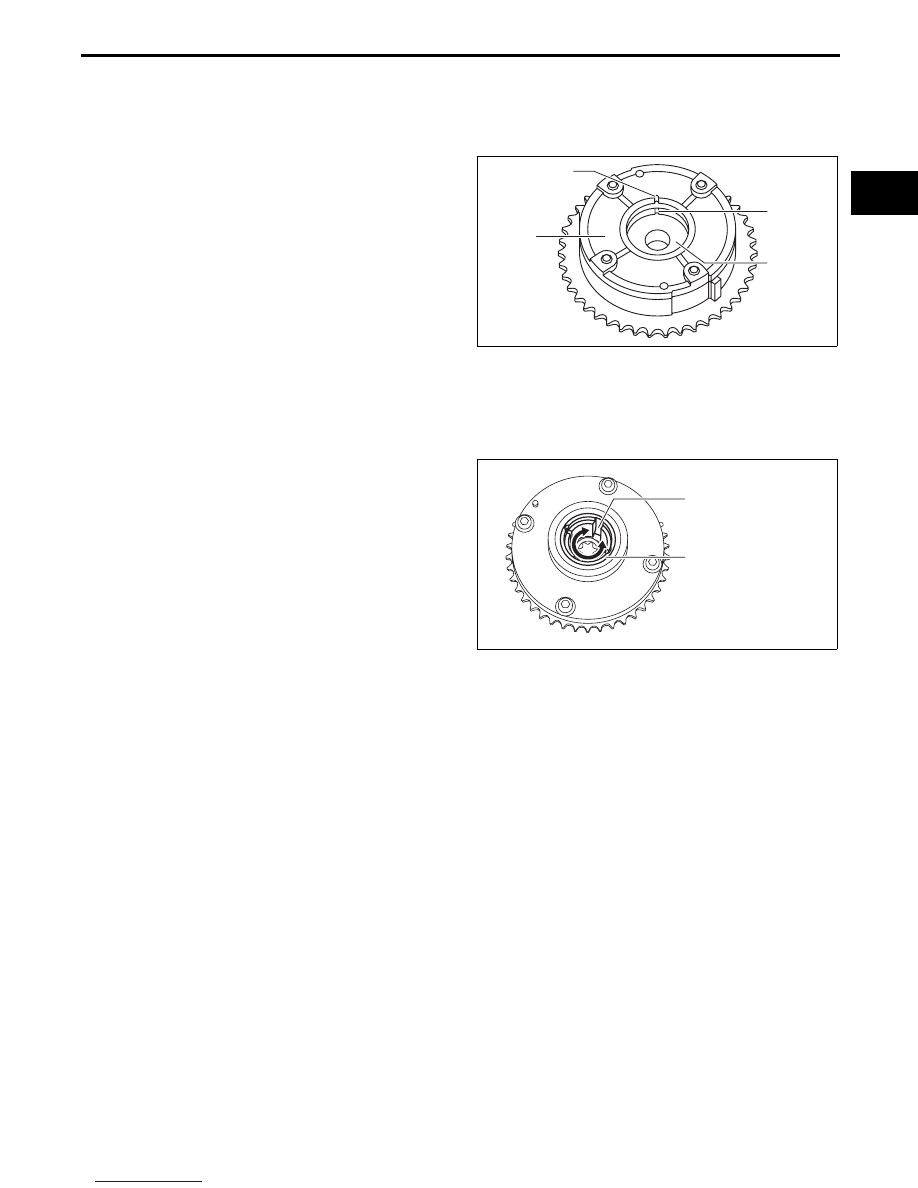

ROTOR

NOTCH

COVER

PROJECTION

bpe2ue00000012

JOINT GROOVE

ECCENTRIC SHAFT

bpe2ue00000097
