III–10

PANEL REPLACEMENT

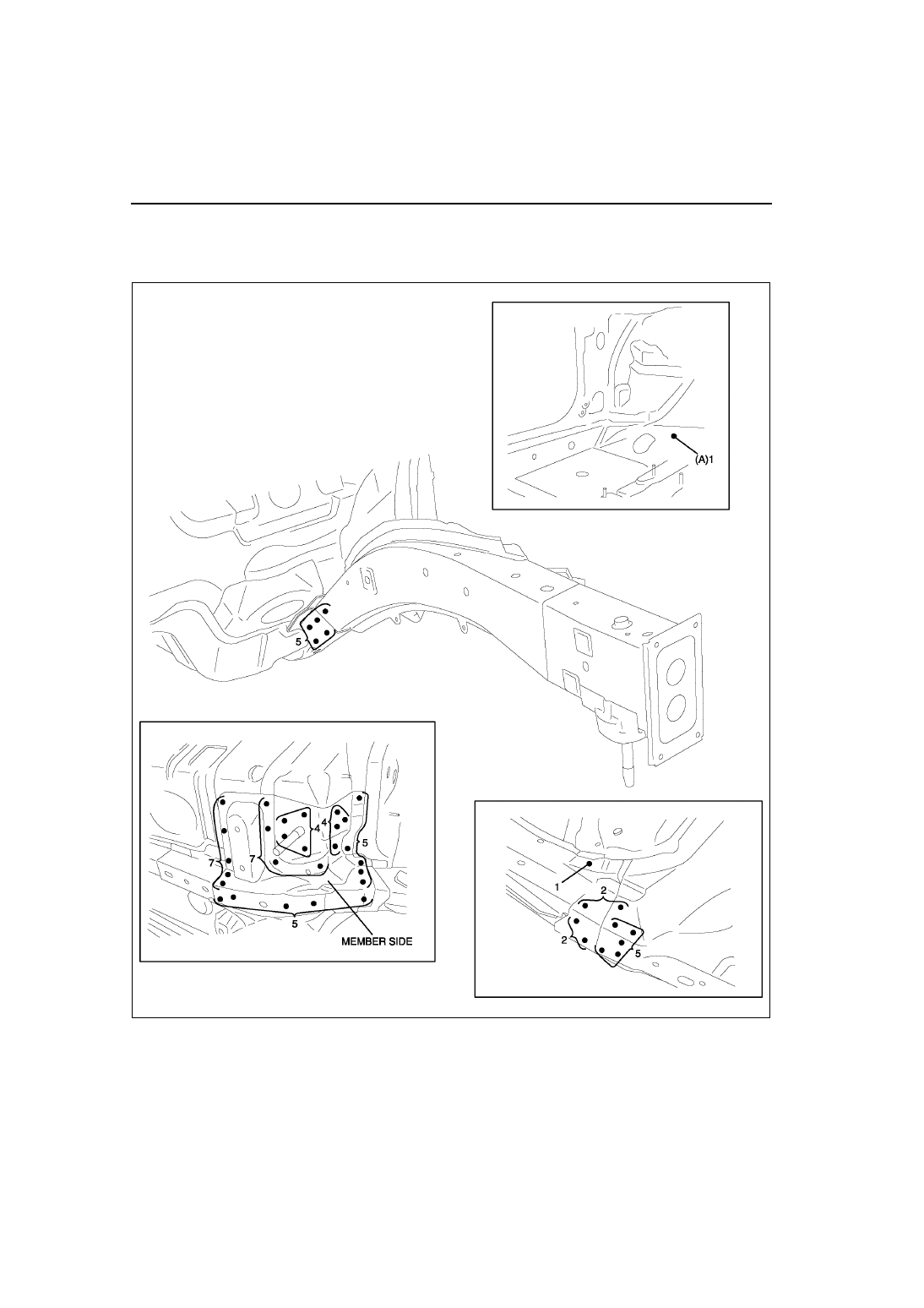

FRONT SIDE FRAME REMOVAL

A6E981253300B01

1. Remove the member side.
2. Drill the 1 weld locations indicated by (A), from the room side.
3. Drill the remaining weld locations and remove the front side frame by pulling it.

End Of Sie

A6E9812B009

PANEL REPLACEMENT

III–11

III

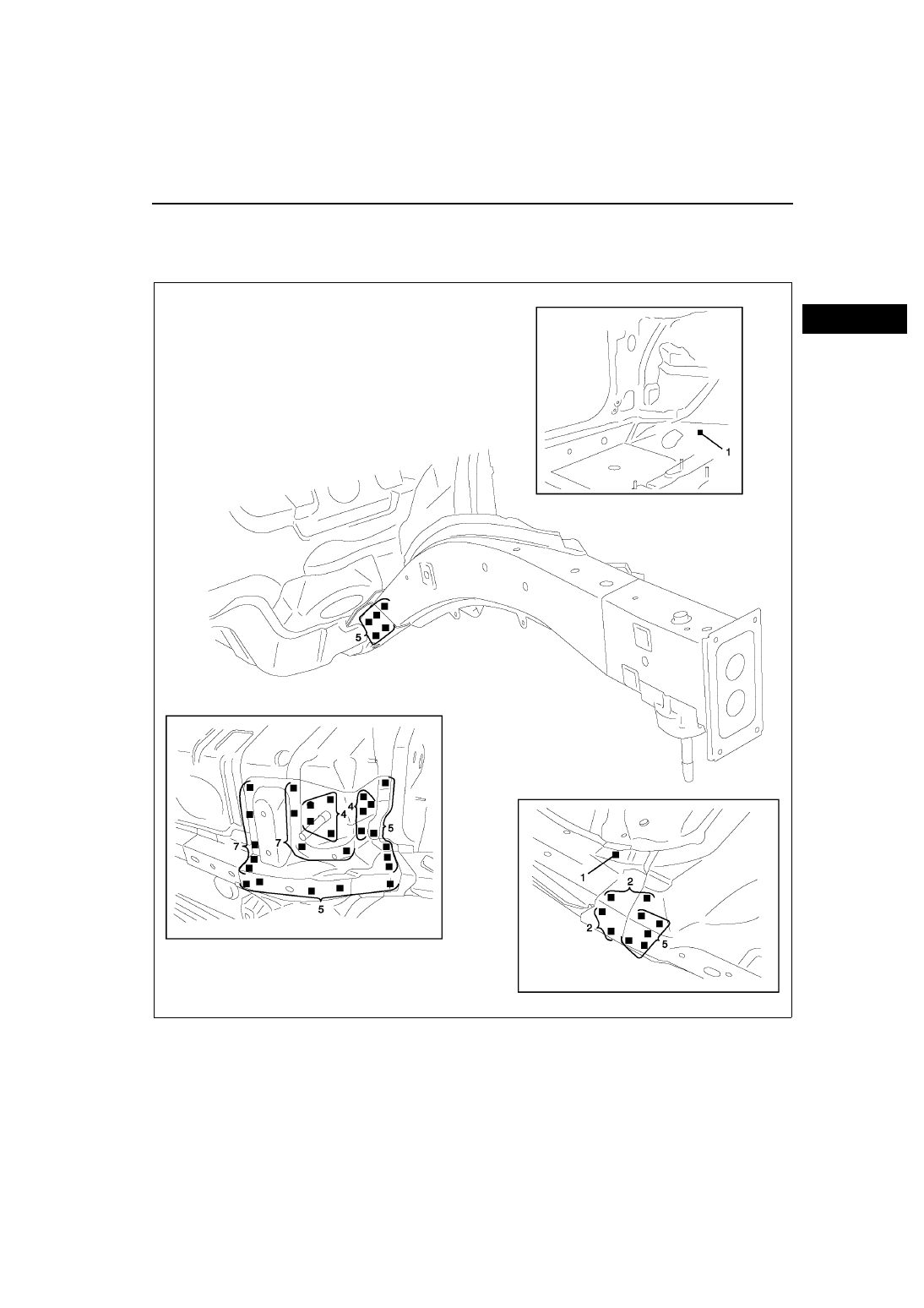

FRONT SIDE FRAME INSTALLATION

A6E981253300B02

1. When installing new parts, position each part so that the section measurement aligns to the body dimension.
2. Drill holes for plug welds before installing new parts.
3. After trial-fitting new parts, make sure the related parts fit properly.

End Of Sie

A6E9812B010

III–12

PANEL REPLACEMENT

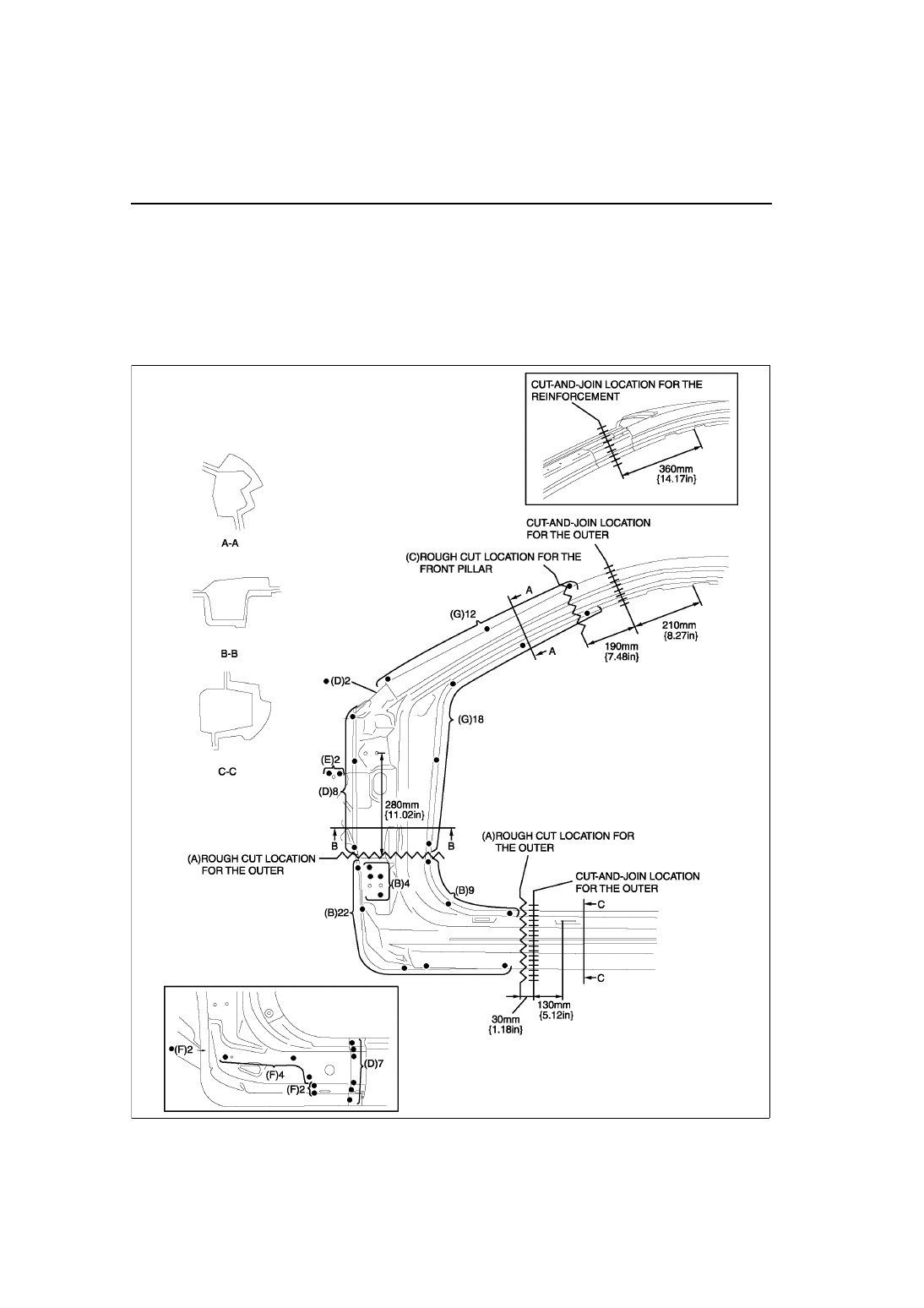

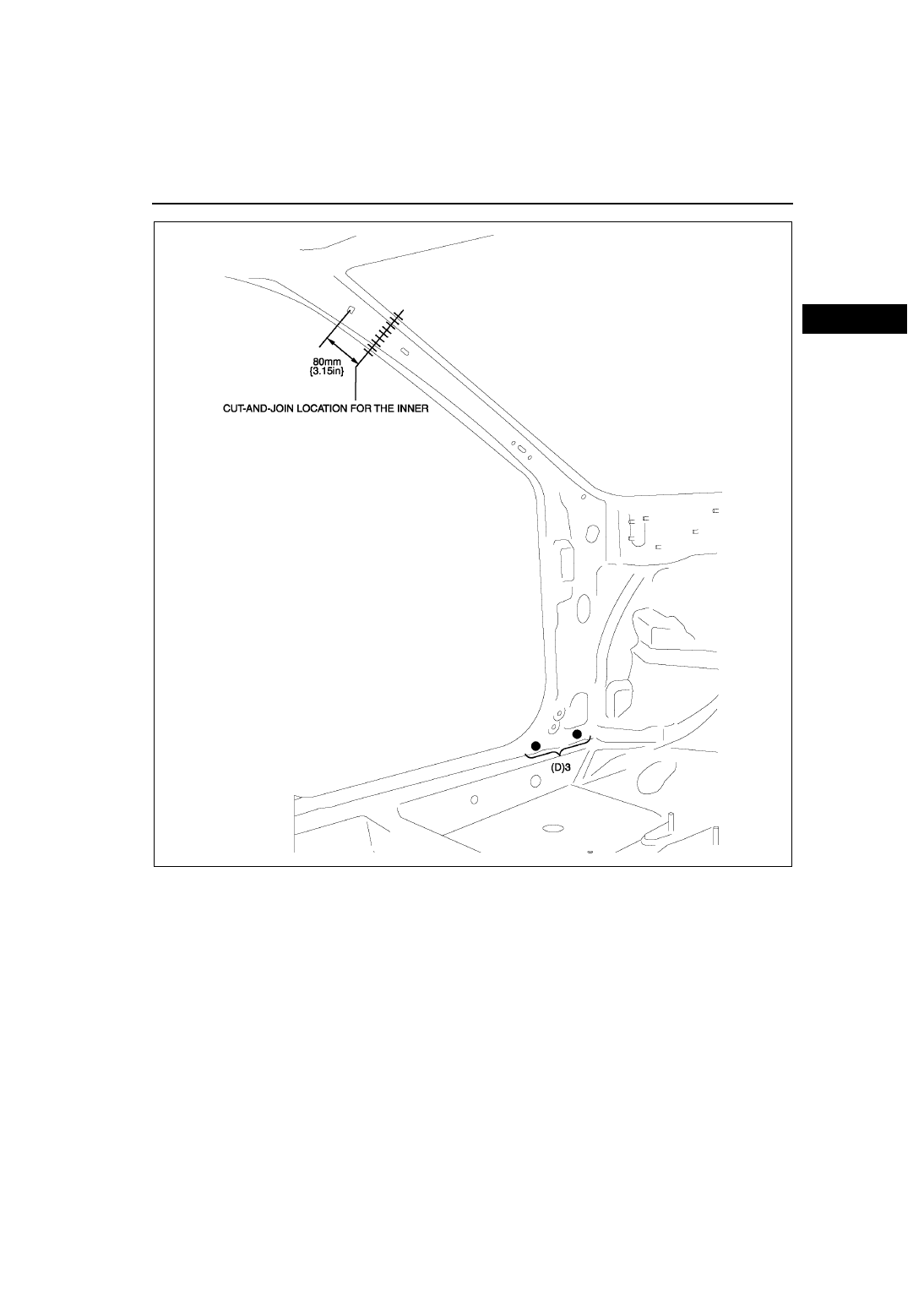

FRONT PILLAR REMOVAL

A6E981274090B01

1. Rough cut area (A), drill the 35 weld locations indicated by (B), then remove the lower part of the front pillar

outer.

2. Rough cut area (C), drill the 20 weld locations indicated by (D), and 2 weld locations indicated by (E), then

remove the front pillar.

Note

• If removing the front pillar reinforcement and the front pillar inner as separate parts, drill 8 locations

indicated by (F) and drill 30 locations indicated by (G).

A6E9812B011

PANEL REPLACEMENT

III–13

III

End Of Sie
