S–114

SEAT

End Of Sie

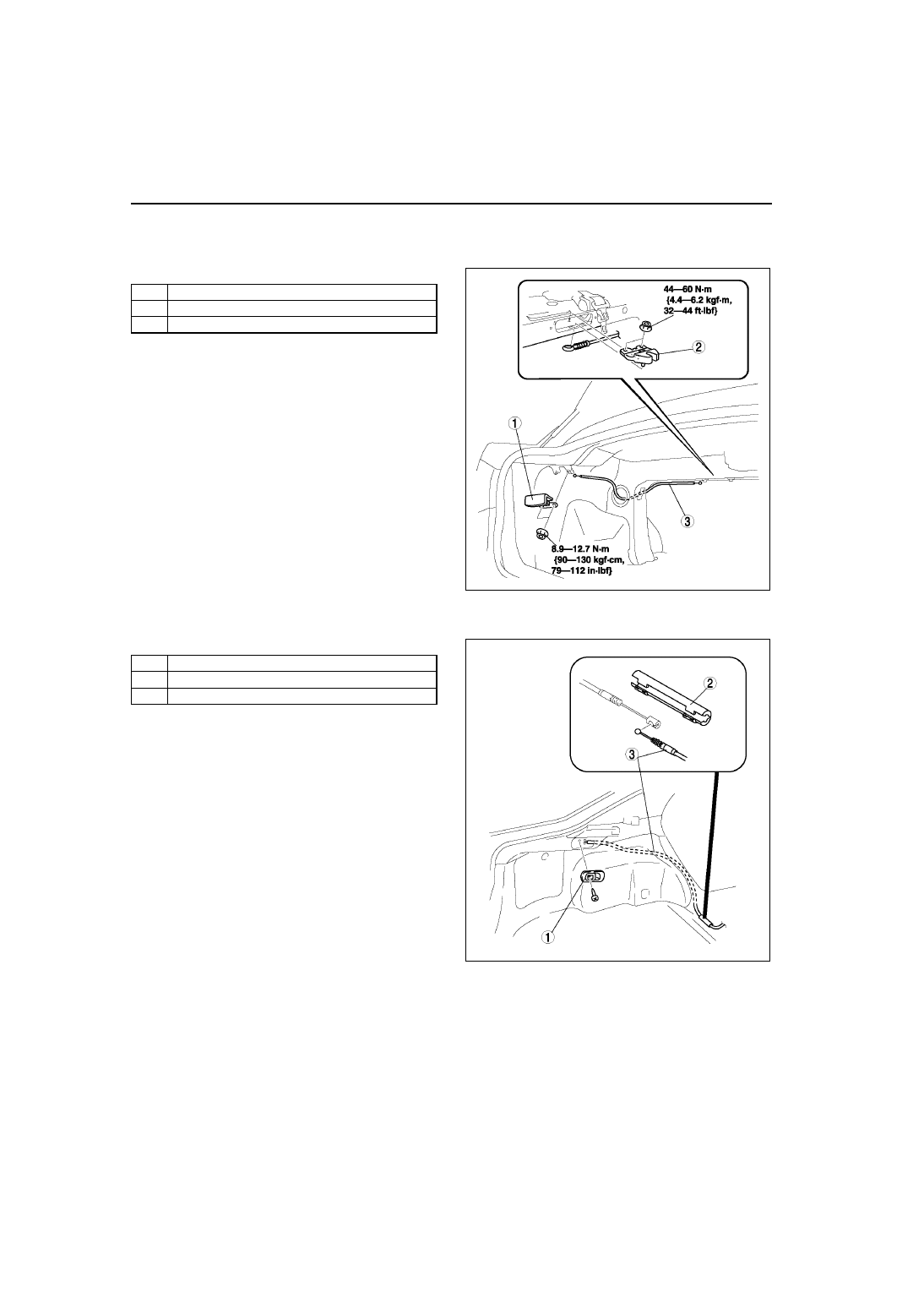

REMOTE HANDLE LEVER REMOVAL/INSTALLATION

A6E775200166W01

4SD

1. To remove the remote wire, remove the trunk side trim.
2. Remove in the order indicated in the table.

3. Install in the reverse order of removal.

5HB

1. To remove the remote wire, remove the trunk side upper trim and trunk side trim.
2. Remove in the order indicated in the table.

3. Install in the reverse order of removal.

End Of Sie

1

Remote handle lever

2

Remote wire

3

Remote catch

A6E7752W005

1

Remote handle lever

2

Cover

3

Remote wire

A6E7752W011

SEAT

S–115

S

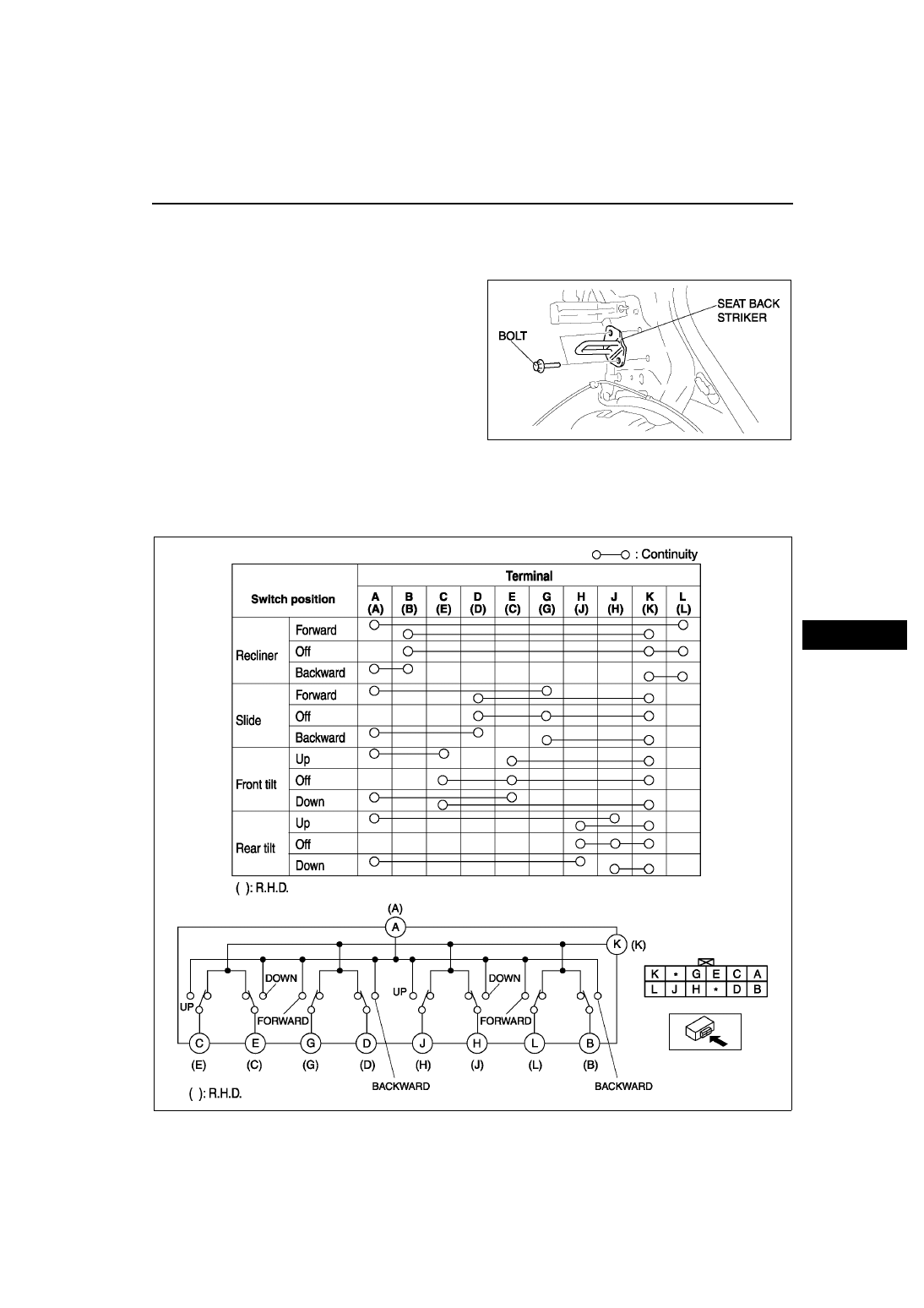

SEAT BACK STRIKER REMOVAL/INSTALLATION

A6E775262361W01

1. Remove the tire house trim.
2. Remove the trunk side upper trim and trunk side lower trim.
3. Remove the bolts.
4. Remove the seat back striker.
5. Install in the reverse order of removal.

End Of Sie

POWER SEAT SWITCH INSPECTION

A6E775257155W01

1. Disconnect the power seat switch connector.
2. Disconnect the rear tilt motor connector.
3. Inspect for continuity between the power seat switch connector terminals using an ohmmeter.

• If not as specified, replace the power seat switch.

A6E7752W016

A6E7752W029

S–116

SEAT

End Of Sie

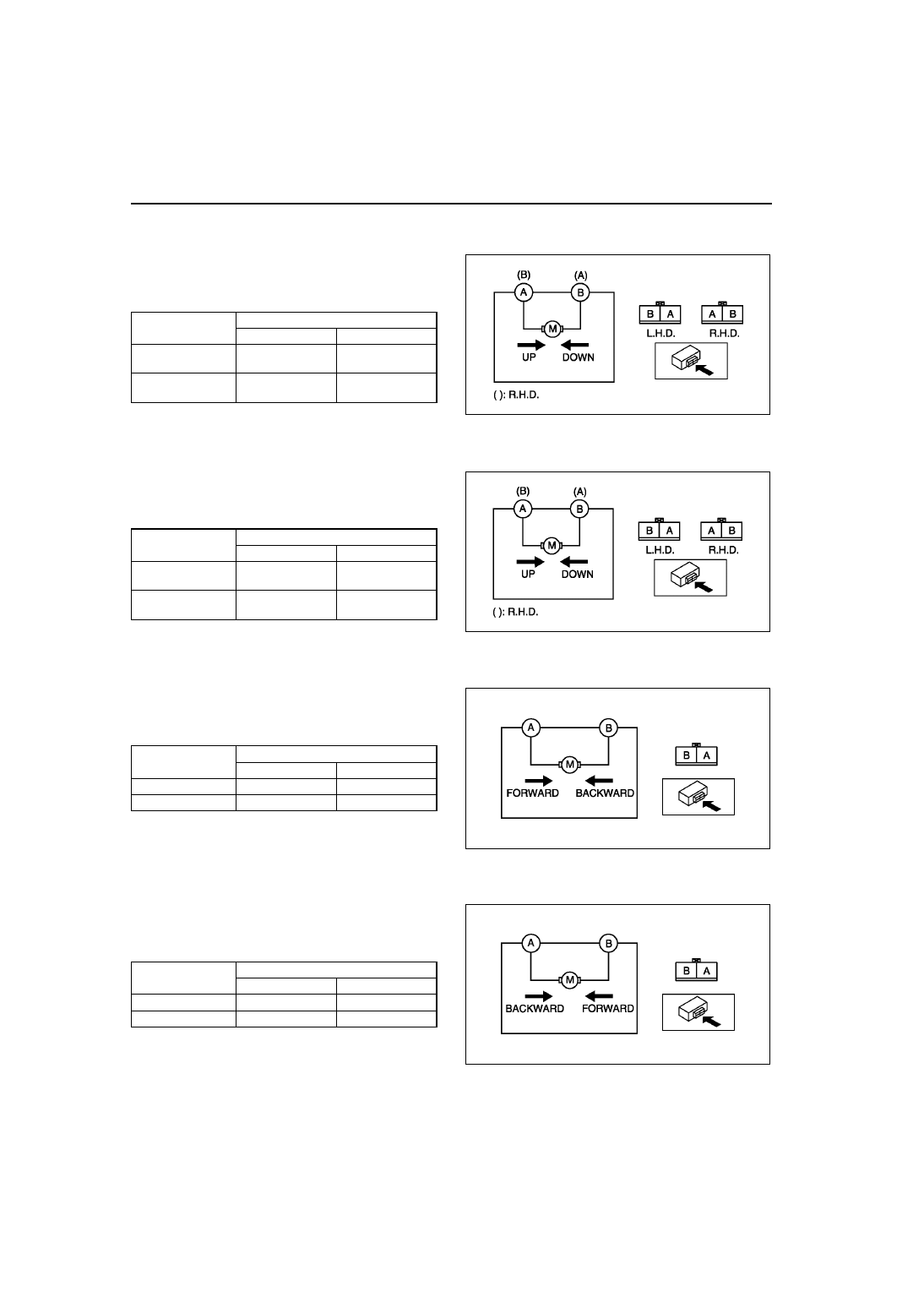

FRONT TILT MOTOR INSPECTION

A6E775288650W01

1. Disconnect the front tilt motor connector.
2. Inspect the front tilt motor operation when B+ is

applied to the terminals as shown.

• If not as specified, replace the seat cushion

frame.

( ) : R.H.D.

End Of Sie

REAR TILT MOTOR INSPECTION

A6E775288651W01

1. Disconnect the rear tilt motor connector.
2. Inspect the rear tilt motor operation when B+ is

applied to the terminals as shown.

• If not as specified, replace the seat cushion

frame.

( ) : R.H.D.

End Of Sie

SLIDE MOTOR INSPECTION

A6E775288662W01

1. Disconnect the slide motor connector.
2. Inspect the slide motor operation when B+ is

applied to the terminals as shown.

• If not as specified, replace the seat cushion

frame.

End Of Sie

RECLINER MOTOR INSPECTION

A6E775288663W01

1. Disconnect the recliner motor connector.
2. Inspect the recliner motor operation when B+ is

applied to the terminal as shown.

• If not as specified, replace the seat cushion

frame.

End Of Sie

Motor operation

Connection

B+

GND

Up

A

(B)

B

(A)

Down

B

(A)

A

(B)

A6E7752W008

Motor operation

Connection

B+

GND

Up

A

(B)

B

(A)

Down

B

(A)

A

(B)

A6E7752W009

Motor operation

Connection

B+

GND

Forward

A

B

Backward

B

A

A6E7752W010

Motor operation

Connection

B+

GND

Forward

B

A

Backward

A

B

A6E7752W028

SEAT

S–117

S

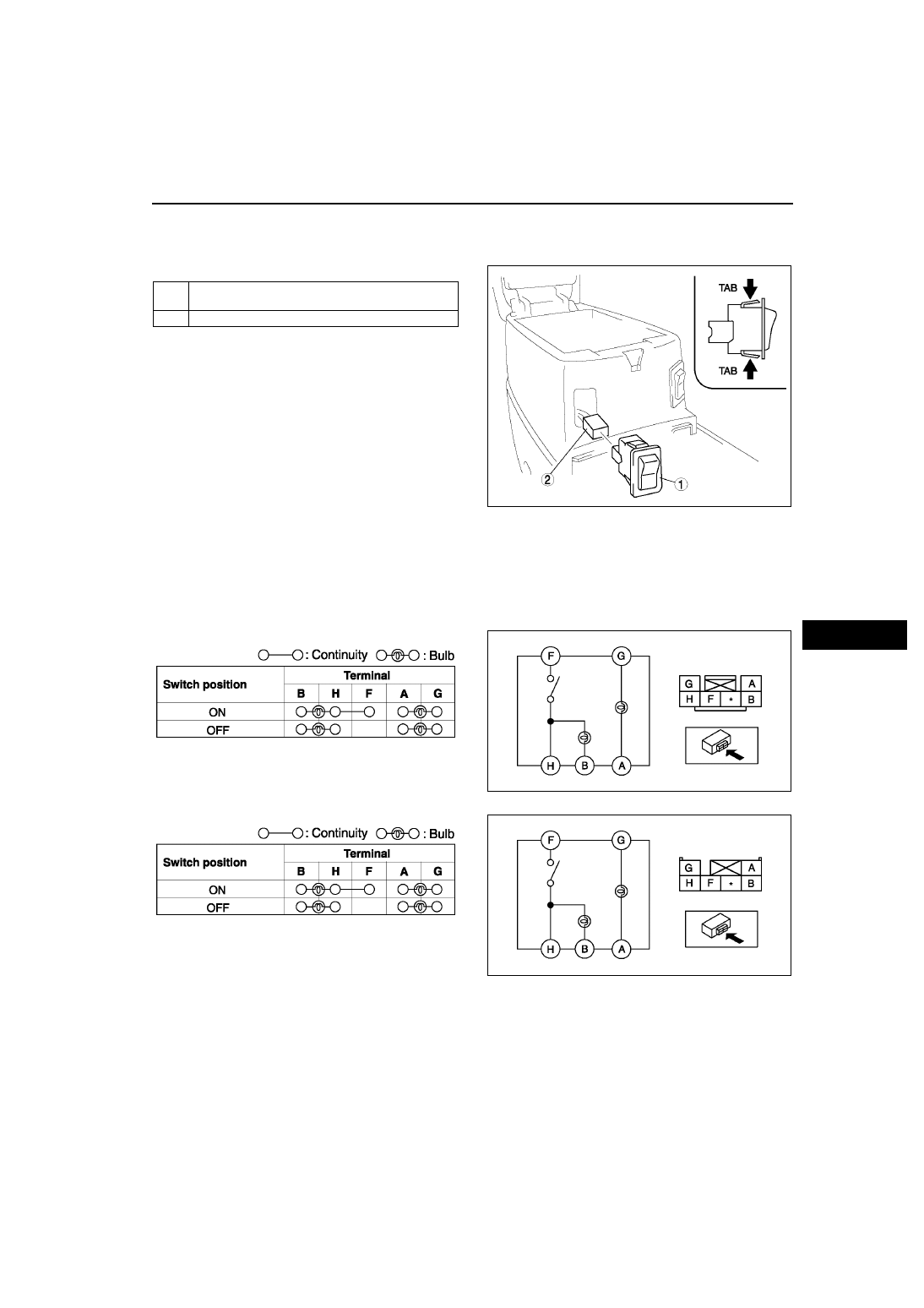

SEAT WARMER SWITCH REMOVAL/INSTALLATION

A6E775259000W01

1. Disconnect the negative battery cable.
2. Remove the brake boots panel. (See

S–86

.)

3. Remove in the order indicated in the table.

4. Install in the reverse order of removal.

Seat Warmer Switch Removal Note

1. Squeeze the tabs of seat warmer switch and pull it forward to remove it.

End Of Sie

SEAT WARMER SWITCH INSPECTION

A6E775259000W02

1. Remove the seat warmer switch.
2. Inspect for continuity between the seat warmer switch terminals using an ohmmeter.

• If not as specified, replace the seat warmer switch.

Driver’s side

Passenger’s side

End Of Sie

1

Seat warmer switch
(See

S–117 Seat Warmer Switch Removal Note

.)

2

Connector

A6E7752W001

A6E7752W024

A6E7752W025

A6E7752W024

A6E7752W026
