Mazda 6. Manual - part 299

S–90

TRIM

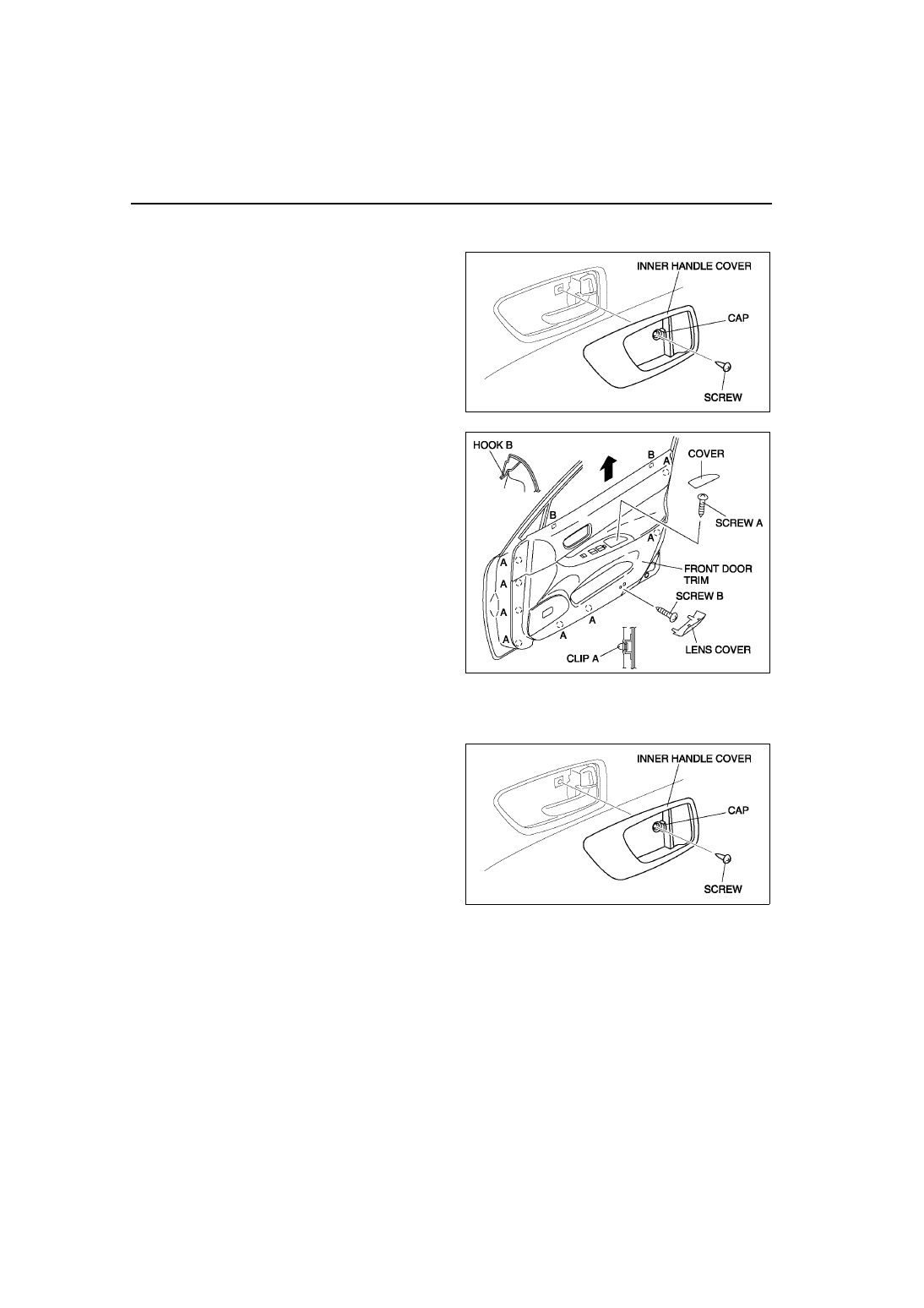

FRONT DOOR TRIM REMOVAL/INSTALLATION

A6E774468420W01

1. Disconnect the negative battery cable.
2. Open the cap using a small screwdriver, then

remove the screw.

3. Remove the inner handle cover.
4. Remove the inner garnish.

5. Remove the cover, then remove screw A.
6. Remove the lens cover, then remove screw B.
7. Disengage clips A from the front door using a

fastener remover.

8. Pull the front door trim upward, then disengage

hooks B from the front door.

9. Disconnect the power door mirror switch

connector and the power window main switch
connector (driver’s side) or power window
subswitch connector (passenger’s side).

10. Remove the courtesy light.
11. Remove the front door trim.
12. Remove the switch panel from the front door trim.
13. Install in the reverse order of removal.

End Of Sie

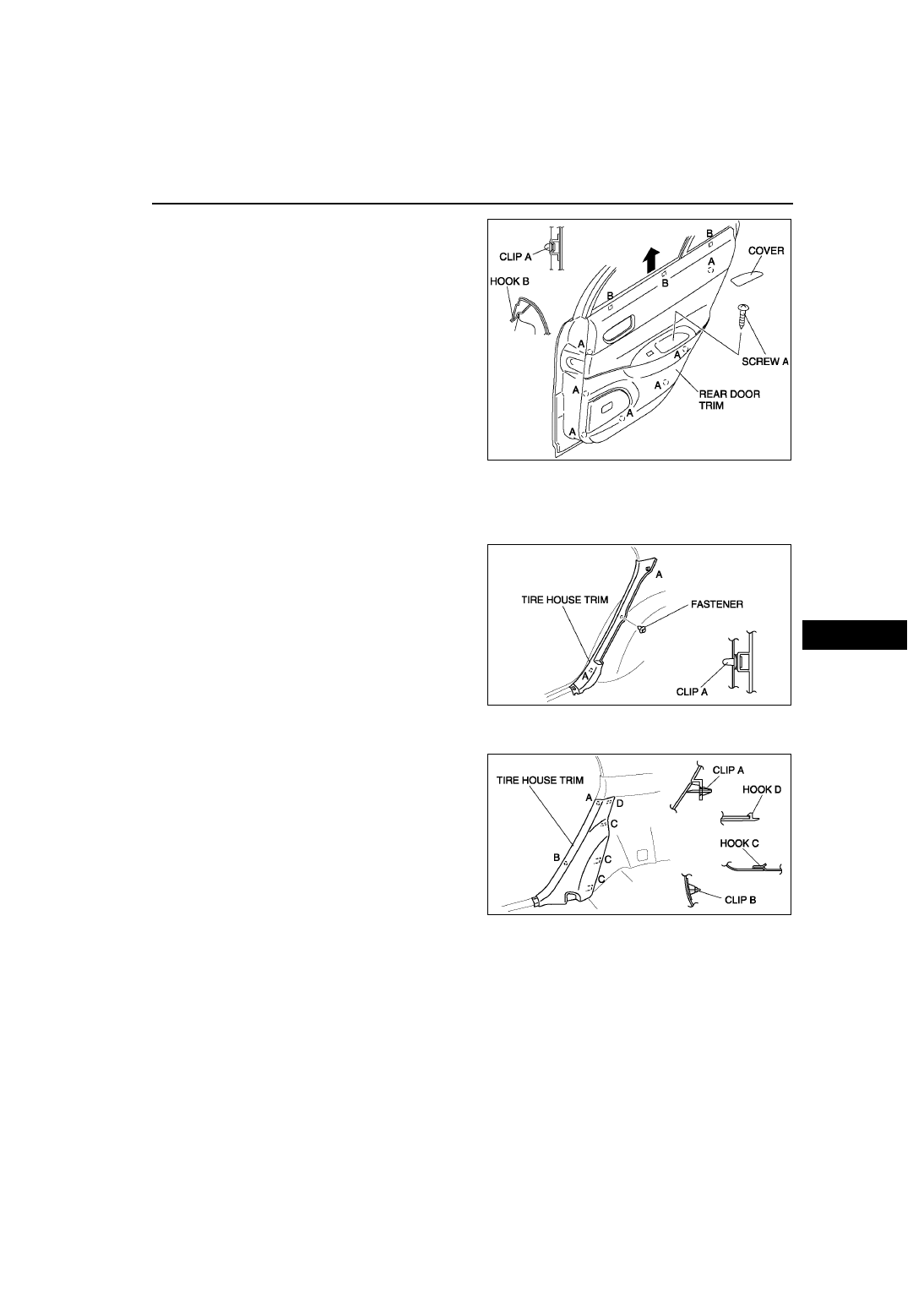

REAR DOOR TRIM REMOVAL/INSTALLATION

A6E774468520W01

1. Disconnect the negative battery cable if equipped with power window system.
2. Remove the regulator handle if equipped.
3. Open the cap using a small screwdriver, then

remove the screw.

4. Remove the inner handle cover.
5. Remove the cover, then remove screw.
6. Disengage clips A from the rear door using a

fastener remover.

A6E7744W009

A6E7744W010

A6E7744W009

TRIM

S–91

S

7. Pull the rear door trim upward, then disengage

hooks B from the rear door.

8. Disconnect the power window subswitch

connector if equipped.

9. Remove the rear door trim.

10. Remove the switch panel from the rear door trim.
11. Install in the reverse order of removal.

End Of Sie

TIRE HOUSE TRIM REMOVAL/INSTALLATION

A6E774468760W01

4SD

1. Remove the rear scuff plate.
2. Remove the rear seat side.
3. Remove the fastener.
4. Pull the tire house trim upward, then disengage

clips A from the body, and remove the tire house
trim.

5. Install in the reverse order of removal.

5HB

1. Remove the rear scuff plate.
2. Pull the tire house trim toward you, then

disengage clip B from the body and clip A, hooks
C, D from the trunk side trim.

3. Remove the tire house trim.
4. Install in the reverse order of removal.

End Of Sie

A6E7744W011

A6E7744W015

A6E7744W016

S–92

TRIM

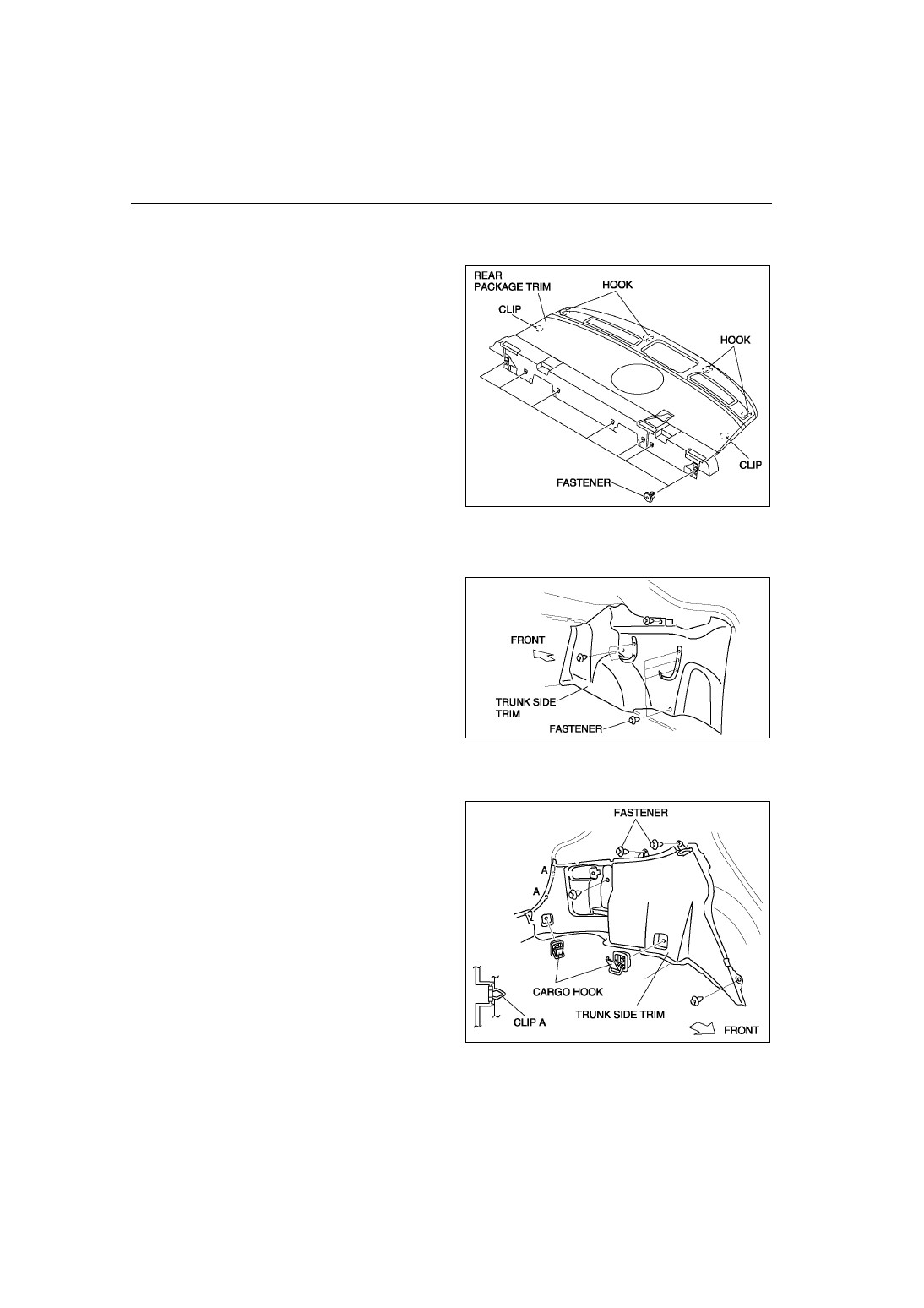

REAR PACKAGE TRIM REMOVAL/INSTALLATION

A6E774468320W01

1. Remove the high-mount brake light.
2. Fold the rear seat back.
3. Remove the fasteners.
4. Pull the rear package trim upward, then

disengage the clips from the body.

5. Disengage the hooks, then remove the rear

package trim.

6. Install in the reverse order of removal.

End Of Sie

TRUNK SIDE TRIM REMOVAL/INSTALLATION

A6E774468860W01

4SD

1. Remove the trunk end trim.
2. Remove the fasteners, then remove the trunk side

trim.

3. Install in the reverse order of removal.

5HB

1. Remove the trunk end trim.
2. Remove the trunk side upper trim.
3. Remove the cargo hooks.
4. Remove the fasteners.
5. Pull the trunk side trim toward you, then

disengage clips A from the body.

6. Install in the reverse order of removal.

End Of Sie

A6E7744W026

A6E7744W007

A6E7744W008

TRIM

S–93

S

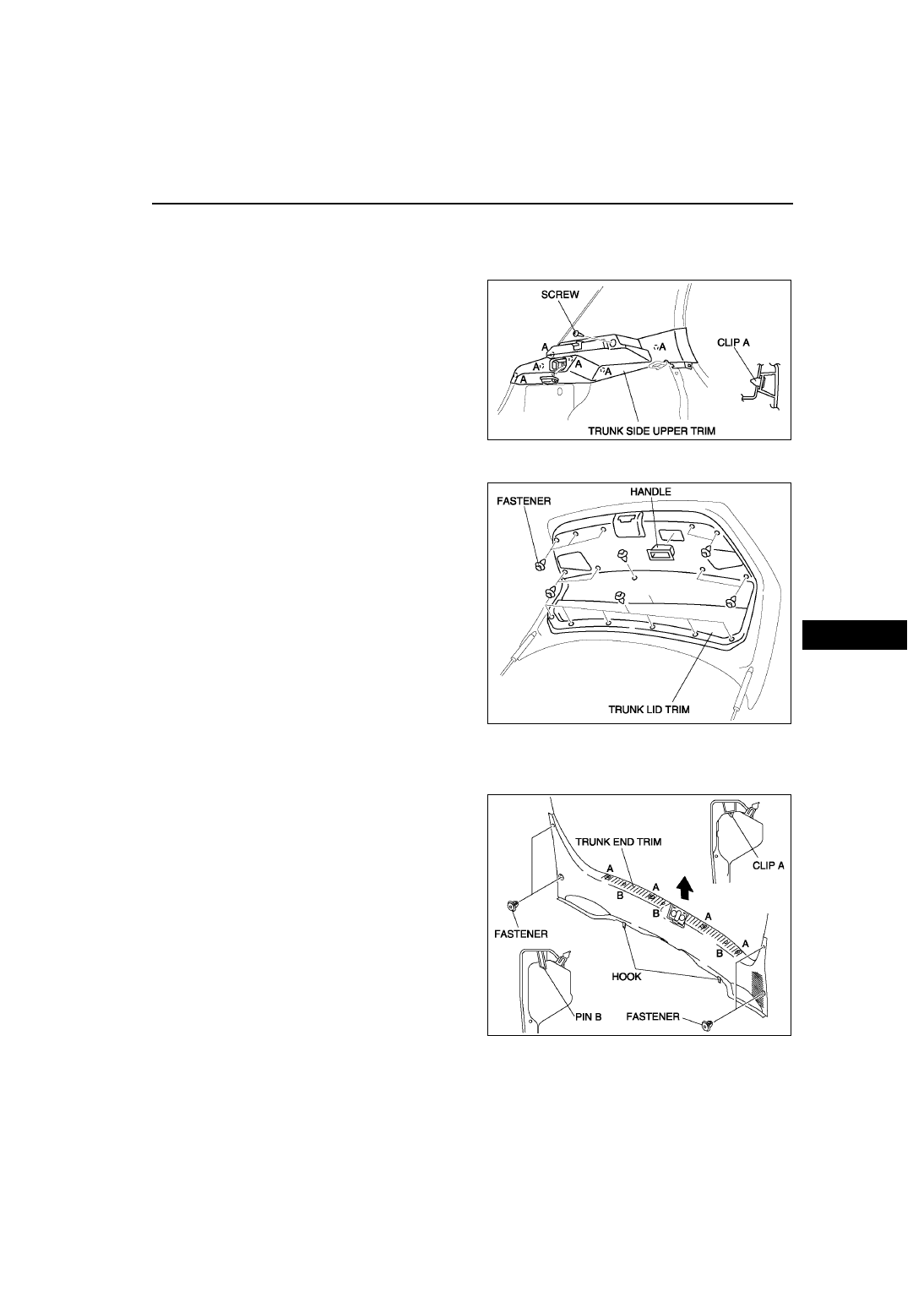

TRUNK SIDE UPPER TRIM REMOVAL/INSTALLATION

A6E774468860W02

1. Disconnect the negative battery cable. (LH only)
2. Remove the tire house trim.
3. Remove the rear seat remote lever.
4. Remove the screw.
5. Pull the trunk side upper trim toward you, then

disengage clips A from the body.

6. Disconnect the cargo compartment light

connector. (LH only)

7. Install in the reverse order of removal.

End Of Sie

TRUNK LID TRIM REMOVAL/INSTALLATION

A6E774458800W01

1. Pull the handle toward you, then remove the

handle.

2. Remove the fasteners, then remove the trunk lid

trim.

3. Install in the reverse order of removal.

End Of Sie

TRUNK END TRIM REMOVAL/INSTALLATION

A6E774468890W01

4SD

1. Remove the fasteners.
2. Pull the trunk end trim upward, then disengage

clips A, pins B, and hooks.

3. Remove the trunk end trim.
4. Install in the reverse order of removal.

A6E7744W006

A6E7744W005

A6E7744W012
