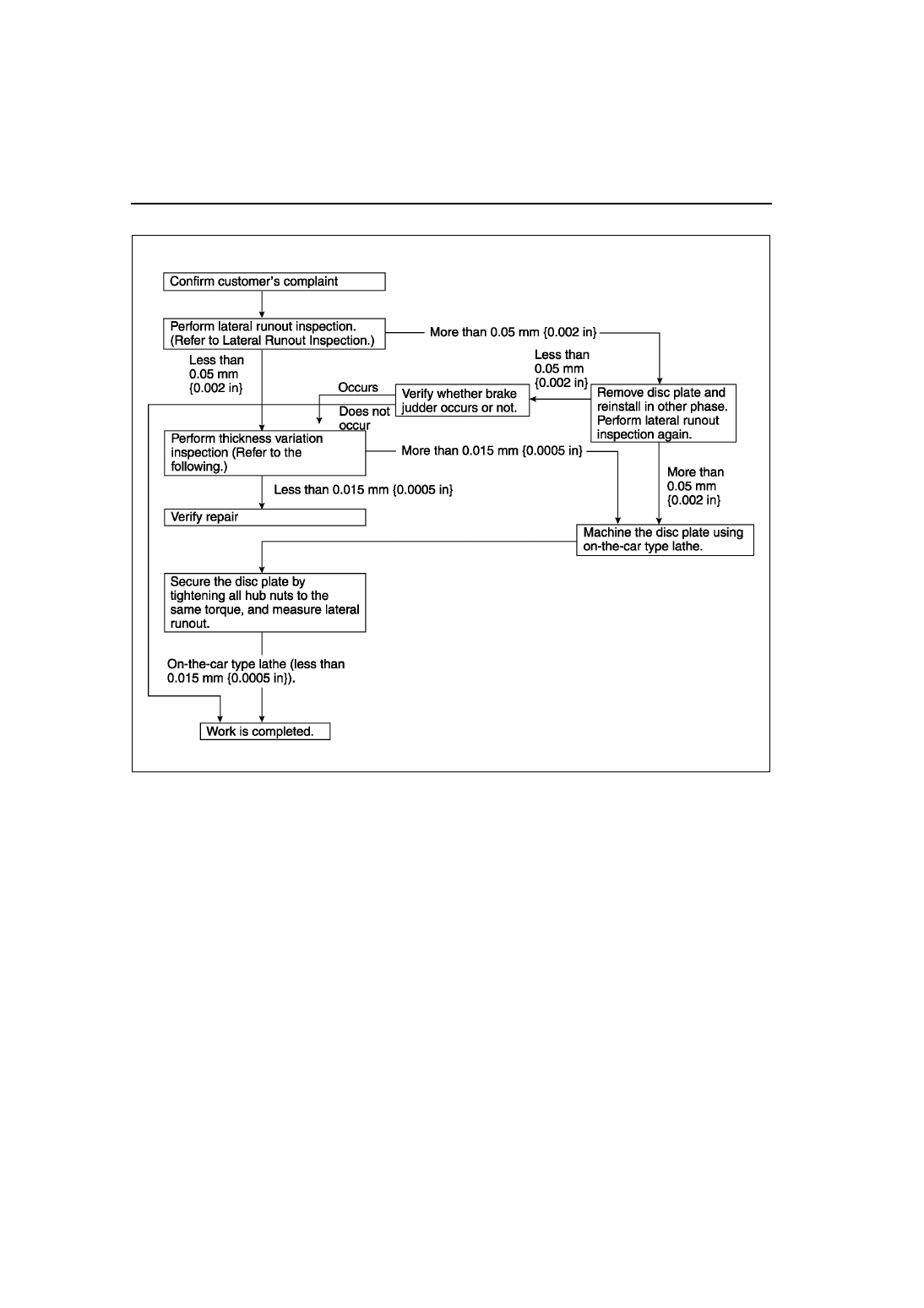

P–18

CONVENTIONAL BRAKE SYSTEM

Inspection and repair procedure

Lateral runout inspection

1. To secure the disc plate and the hub, tighten the hub nuts upside down or insert a washer (thickness 10 mm

{0.39 in}, inner diameter more than 12 mm {0.47 in}) between the hub bolt and the hub nut.

Note

• The component parts of the SST (49 B017 001 or 49 G019 003) can be used as a suitable washer.

2. After tightening all the hub nuts to the same torque, put the dial gauge on the friction surface of disc plate 10

mm {0.39 in} from the disc plate edge.

3. Rotate the disc plate one time and measure the runout.

Runout limit

0.05 mm {0.002 in}

A6E6912W008

CONVENTIONAL BRAKE SYSTEM

P–19

P

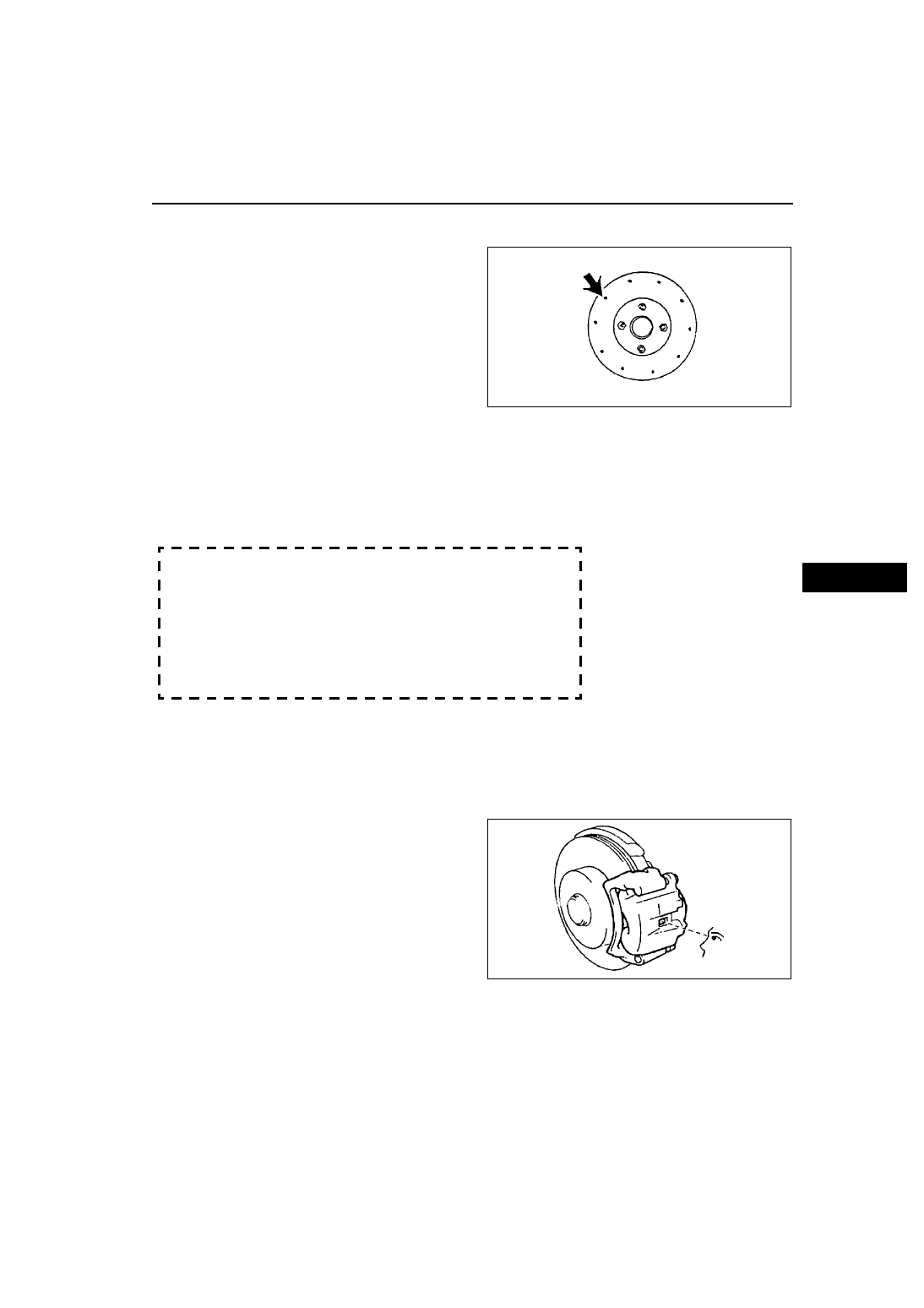

Thickness variation inspection

1. Clean the disc plate-to-pad friction surface using a brake cleaner.
2. Measure the points indicated in the illustration

using a caliper (micrometer).

3. Subtract the minimum value from the maximum,

and if the result is not within specification,
machine the disc plate using a lathe.

Thickness variation limit

0.015 mm {0.00059 in}

Warning

• Do not exceed minimum disc plate

thickness.

Disc Plate Thickness Inspection

Caution

• Excessive runout may result if the disc plate is removed from the vehicle then machined. Machine

the disc plate while installed on the vehicle.

1. Measure the thickness of the disc plate.

• If the thickness is not within the specification, replace the disc plate.

Minimum

L8, LF (GCC specs.):

 22 mm {0.87 in}

LF (European (L.H.D. U.K.) specs.), L3:

23 mm {0.91 in}

Minimum thickness after machining using a brake lathe on-vehicle

L8, LF (GCC specs.):

 22.8 mm {0.90 in}

LF (European (L.H.D. U.K.) specs.), L3:

23.8 mm {0.94 in}

Disc Pad Thickness Inspection

1. Jack up the front of the vehicle and support it with safety stands.
2. Remove the wheel and tires.
3. Verify the remaining thickness of the pads.

Minimum thickness

2.0 mm {0.079 in} min.

4. Replace the pads as a set: right and left wheels, if

either one is at or less than the minimum
thickness.

End Of Sie

X3U411WAR

X3U411WAS

P–20

CONVENTIONAL BRAKE SYSTEM

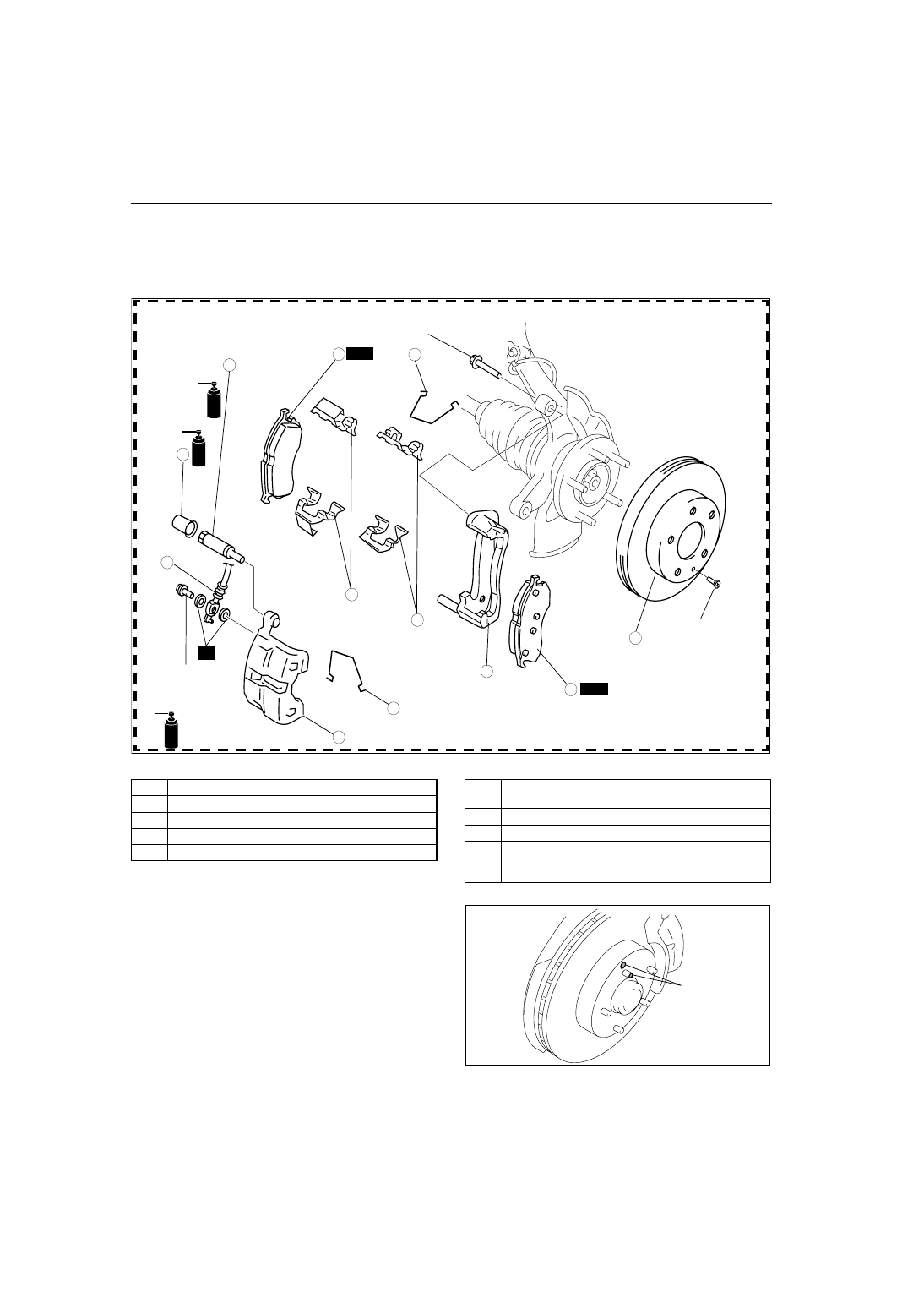

FRONT BRAKE (DISC) REMOVAL/INSTALLATION

A6E691233980W02

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.
3. After installation, depress the pedal a few times, rotate the wheel by hand, and verify that the brake does not

drag.

.

Disc Plate Removal Note

1. Mark the wheel hub bolt and disc plate before

removal for reference during installation.

Disc Plate Installation Note

1. Remove any rust or grime on the contact face of the disc plate and wheel hub.
2. Install the disc plate and align the marks made before removal.

A6E6912W301

9

8

7

5

5

4

3

1

2

6

6

SST

SST

R

RUBBER GREASE

21.6—29.4
{2.21—3.00,
16.0—21.6}

78.4—101.9
{8.00—10.3, 57.9—75.1}

GREASE

GREASE

GREASE

GREASE

GREASE

GREASE

9.8—14.7 N·m
{100—149 kgf·cm,
87—129 in·lbf}

7

 N·m {kgf·m, ft·lbf}

L8, LF (GCC SPECS.):
44.1—49.0 {4.47—4.99, 32.4—36.1}

LF (EUROPEAN (L.H.D. U.K.) SPECS.), L3:
49.0—53.9 {5.00—5.49, 36.2—39.7}

L8, LF (GCC SPECS.)

LF (EUROPEAN (L.H.D. U.K.)
 SPECS.), L3

1

Flexible hose

2

Cap

3

Guide pin

4

Caliper

5

M-spring

6

Disc  pad
(See

P–21 Disc Pad Installation Note

)

7

Guide plate

8

Mounting support

9

Disc plate
(See

P–20 Disc Plate Removal Note

)

(See

P–20 Disc Plate Installation Note

)

MARK

A6E6912W037

CONVENTIONAL BRAKE SYSTEM

P–21

P

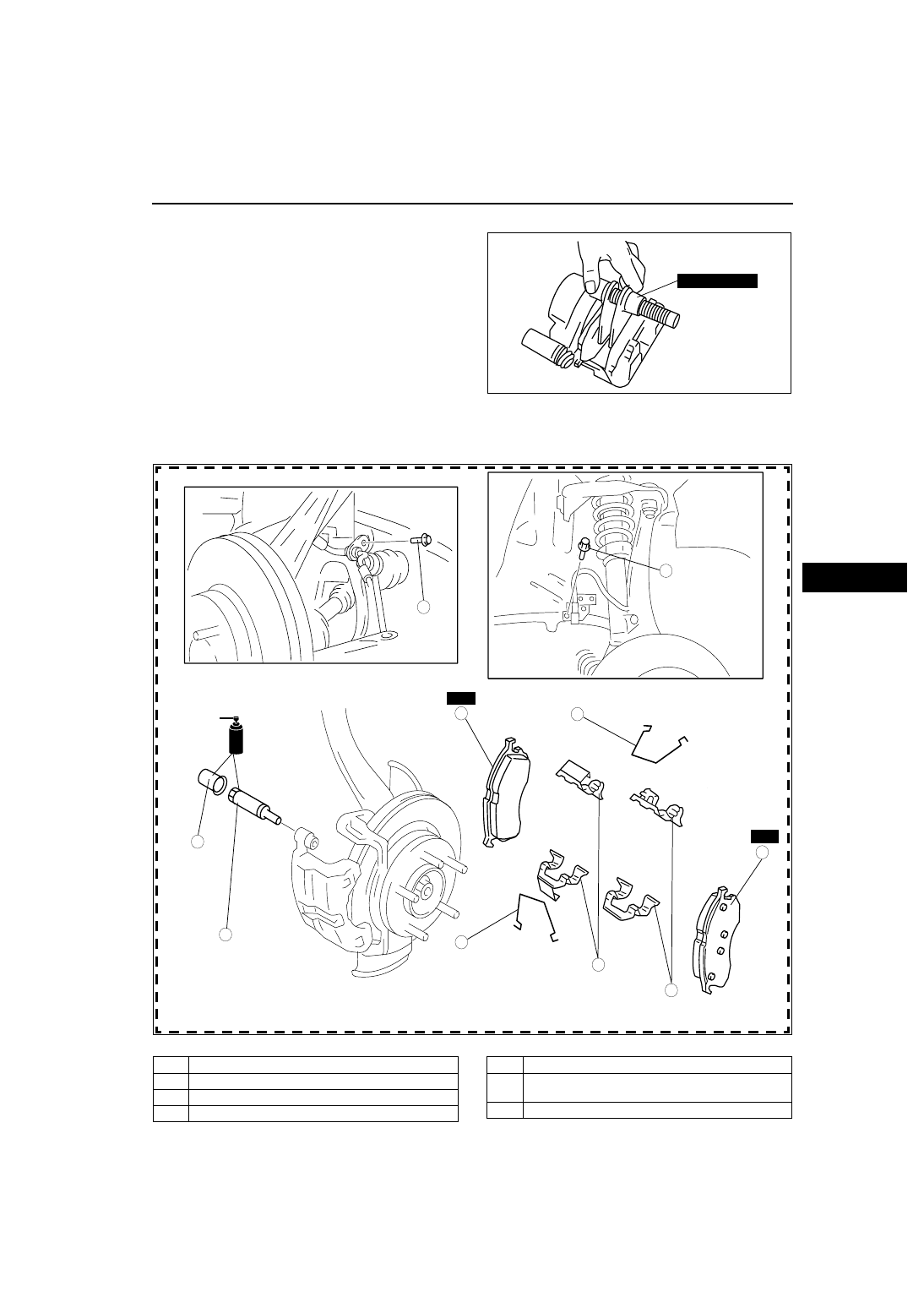

Disc Pad Installation Note

1. Push the piston fully inward using the SST.
2. Install the disc pad.

End Of Sie

DISC PAD (FRONT) REPLACEMENT

A6E691233630W01

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.

.

49 0221 600C

A6E6912W038

7

7

5

5

4

3

1

2

6

SST

6

SST

GREASE

18.5—25.5
{1.89—2.60,
13.7—18.8}

L8, LF (GCC SPECS.)

LF (EUROPEAN (L.H.D. U.K.) SPECS.), L3

L8, LF (GCC SPECS.):
44.1—49.0 {4.47—4.99, 32.4—36.1}

LF (EUROPEAN (L.H.D. U.K.) SPECS.), L3:
49.0—53.9 {5.00—5.49, 36.2—39.7}


RUBBER GREASE

18.5—25.5
{1.89—2.60,
13.7—18.8}

 N·m {kgf·m, ft·lbf}

A6E6912W032

1

Bolt

2

Bolt

3

Cap

4

Guide pin

5

M-spring

6

Disc pad
(See

P–21 Disc Pad Installation Note

)

7

Guide plate
