DOORS AND LIFTGATE

09–11–1

09–11

09–11

DOORS AND LIFTGATE

DOOR OUTLINE . . . . . . . . . . . . . . . . . . .  09–11–1

Features . . . . . . . . . . . . . . . . . . . . . . . .  09–11–1

DOOR CONSTRUCTION . . . . . . . . . . . . . 09–11–2

End of Toc

DOOR OUTLINE

E5U091158010N01

Features

End Of Sie

Improved marketability

• Door unit integrating internal parts adopted

Improved safety

• Side impact bar adopted

• Shock-absorbing pad adopted

DOORS AND LIFTGATE

09–11–2

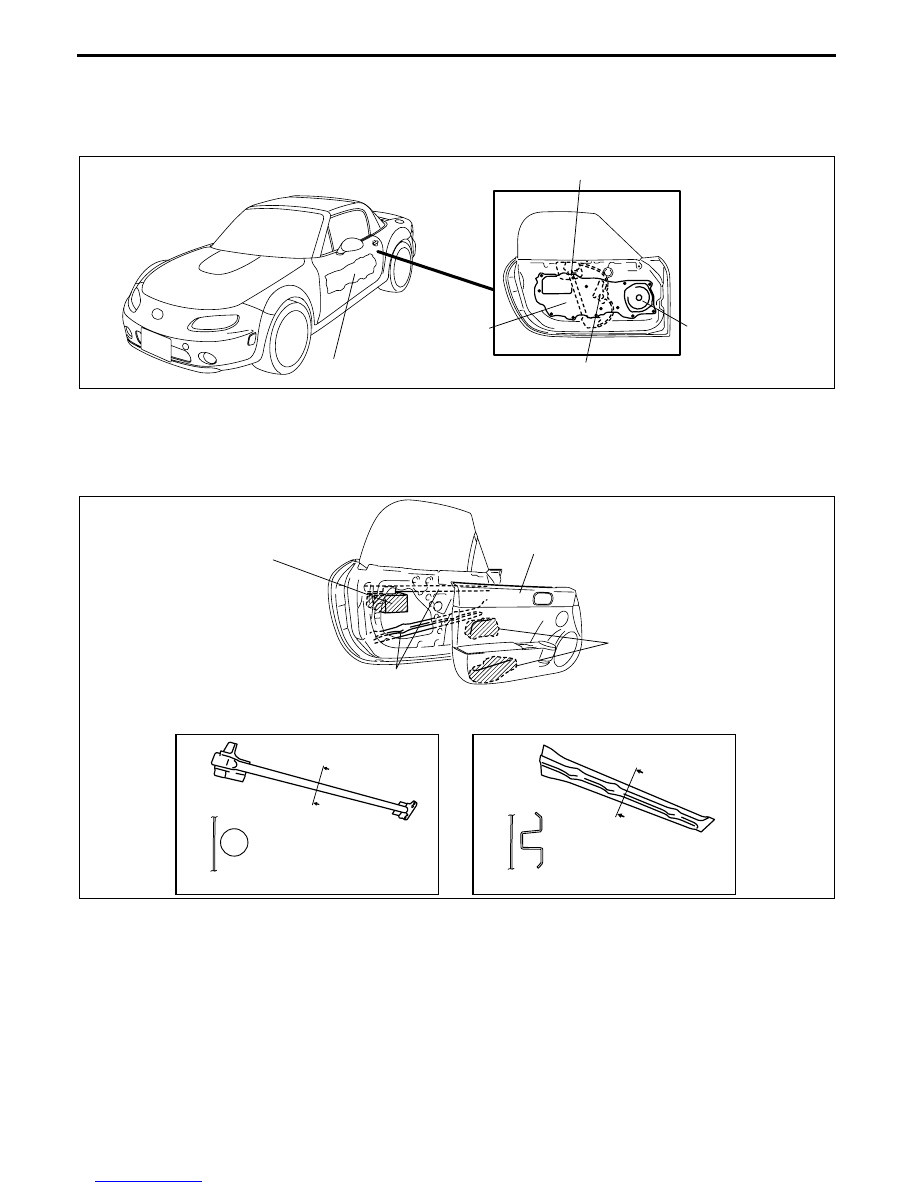

DOOR CONSTRUCTION

E5U091158010N02

• The internal parts of the door (door speaker, and door harness) have been integrated into a door unit carrier.

• Due to the integrated door unit, weight reduction has been achieved for the whole door.

• Waterproofing of the internal door parts is achieved due to the sectional design of the door unit carrier.

• Fiberglass reinforced plastic has been adopted for the door unit carrier to improve rigidity.

• A corrugated side impact bar and cylindrical side impact bar have been adopted to improve rigidity in case of

collision.

• The side impact bars, located on the door, prevents the door from deforming inward by dispersing the impact to

the floor in case of a side-impact collision.

• The shock absorbing pad, located inside the door trim and door, functions to soften collision impact.

End Of Sie

 DOOR UNIT

POWER WINDOW REGULATOR

DOOR SPEAKER

DOOR UNIT CARRIER

POWER WINDOW MOTOR

E5U911ZS5001

A

A

SEC. A—A

SEC. B—B

B

B

SHOCK
ABSORBING PAD

DOOR TRIM

SIDE IMPACT BAR

SHOCK
ABSORBING PAD

SIDE IMPACT BAR (UPPER)

SIDE IMPACT BAR (LOWER)

E5U911ZS5002

GLASS/WINDOWS/MIRRORS

09–12–1

09–12

2006 Mazda MX-5 Service Highlights (3404–1U–05F)

09–12

GLASS/WINDOWS/MIRRORS

REAR WINDOW DEFROSTER SYSTEM

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–12–1

REAR WINDOW DEFROSTER SYSTEM

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–12–2

REAR WINDOW DEFROSTER SYSTEM

CONSTRUCTION/OPERATION  . . . . . .  09–12–3

POWER WINDOW SYSTEM

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–12–3

POWER WINDOW SYSTEM

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–12–3

POWER WINDOW SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . . . 09–12–4

POWER OUTER MIRROR OUTLINE . . . . 09–12–4
POWER OUTER MIRROR

STRUCTURAL VIEW . . . . . . . . . . . . . . . 09–12–4

POWER OUTER MIRROR SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . . . 09–12–5

POWER OUTER MIRROR

OPERATION . . . . . . . . . . . . . . . . . . . . . . 09–12–6

Mirror Glass Adjustment . . . . . . . . . . . . 09–12–6

End of Toc

REAR WINDOW DEFROSTER SYSTEM OUTLINE

E5U091263000N01

End Of Sie

Improved visibility

• Rear window defroster adopted

GLASS/WINDOWS/MIRRORS

09–12–2

2006 Mazda MX-5 Service Highlights (3404–1U–05F)

Revised 9/2005 (Ref. No. R111/05)

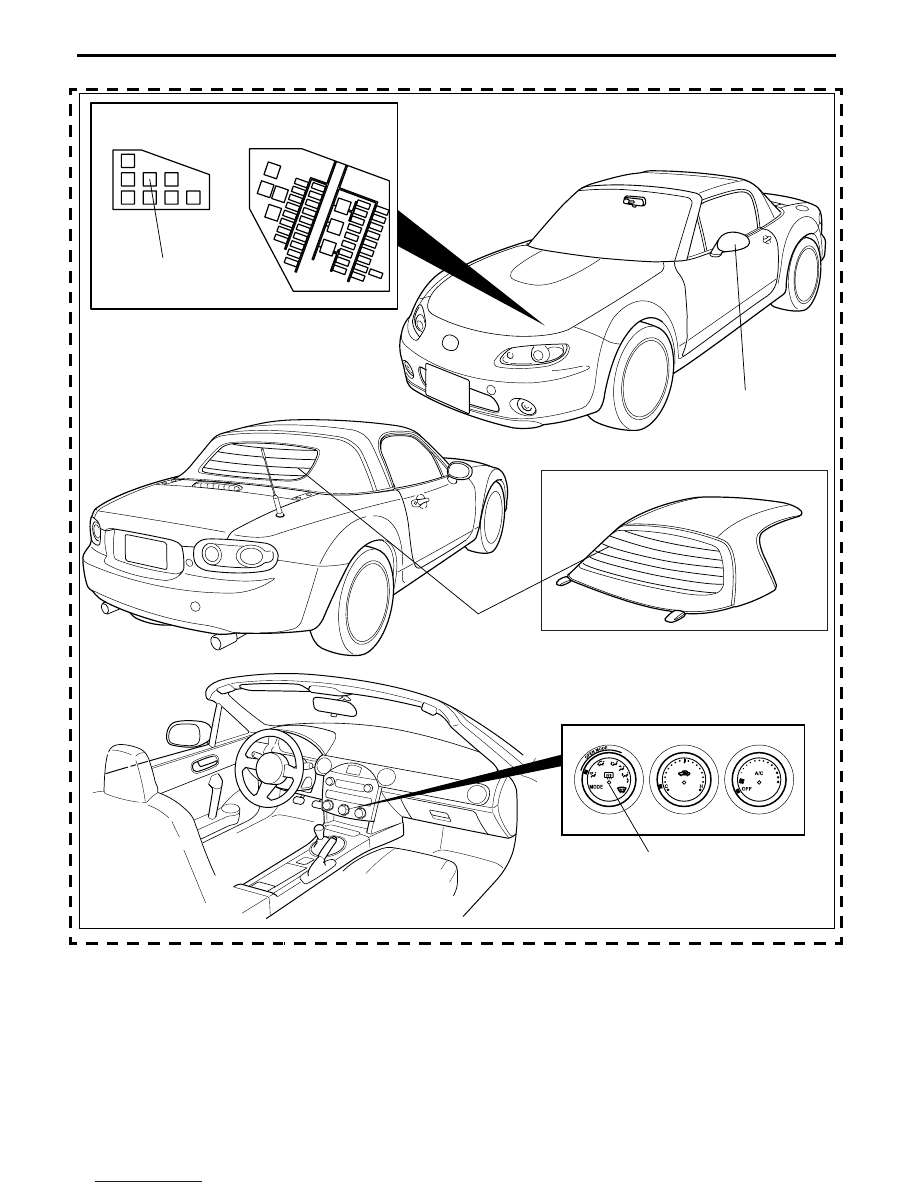

REAR WINDOW DEFROSTER SYSTEM STRUCTURAL VIEW

E5U091263000N02

End Of Sie

REAR WINDOW
DEFROSTER
FILAMENT

REAR WINDOW DEFROSTER
SWITCH

CLIMATE CONTROL UNIT

REAR WINDOW DEFROSTER
RELAY

LOWER BLOCK

UPPER BLOCK

HEATED OUTER MIRROR

E5U912ZS9001
