ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

ДОСТУП ЧЕРЕЗ СИСТЕМУ БЕЗОПАСНОСТИ



•  Процедура доступа через систему безопасности используется для получения

доступа через систему безопасности к пассивной противоугонной системе
(PATS). Доступ через систему безопасности PATS разрешает стирать коды
ключа зажигания, программировать дополнительные ключи или
разрешать/блокировать программирование запасных ключей потребителем.


•  Процедура доступа через систему безопасности устанавливает неотъемлемую

временную задержку 10 минут для разрешения доступа через систему
безопасности, в течение которых тестер WDS должен оставаться
присоединенным к автомобилю.


•  После того, как доступ через систему безопасности установлен, отображается

меню PATS, которое предлагает опции различных команд.


Процедура доступа через систему безопасности PATS
1.  Из меню TOOLBOX тестера WDS введите BODY, затем SECURITY и затем

PATS.

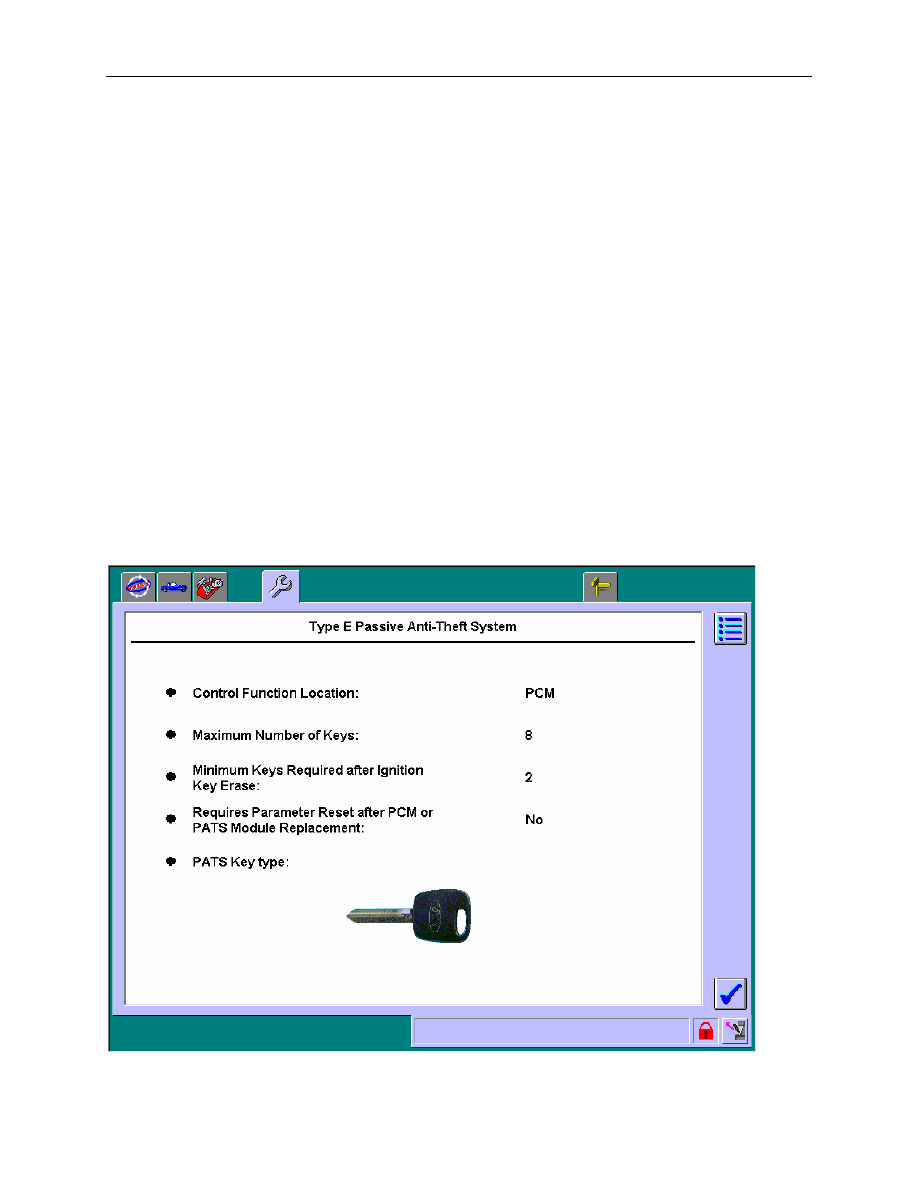

2.  Теперь WDS отобразит информационный дисплей о PATS:






T-7

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

3.  В случае продолжения следует ввести доступ через систему безопасности.

4.  Эта процедура занимает 10 минут, в течение которой выключатель зажигания

должен быть включен, а тестер WDS должен быть присоединен к автомобилю.

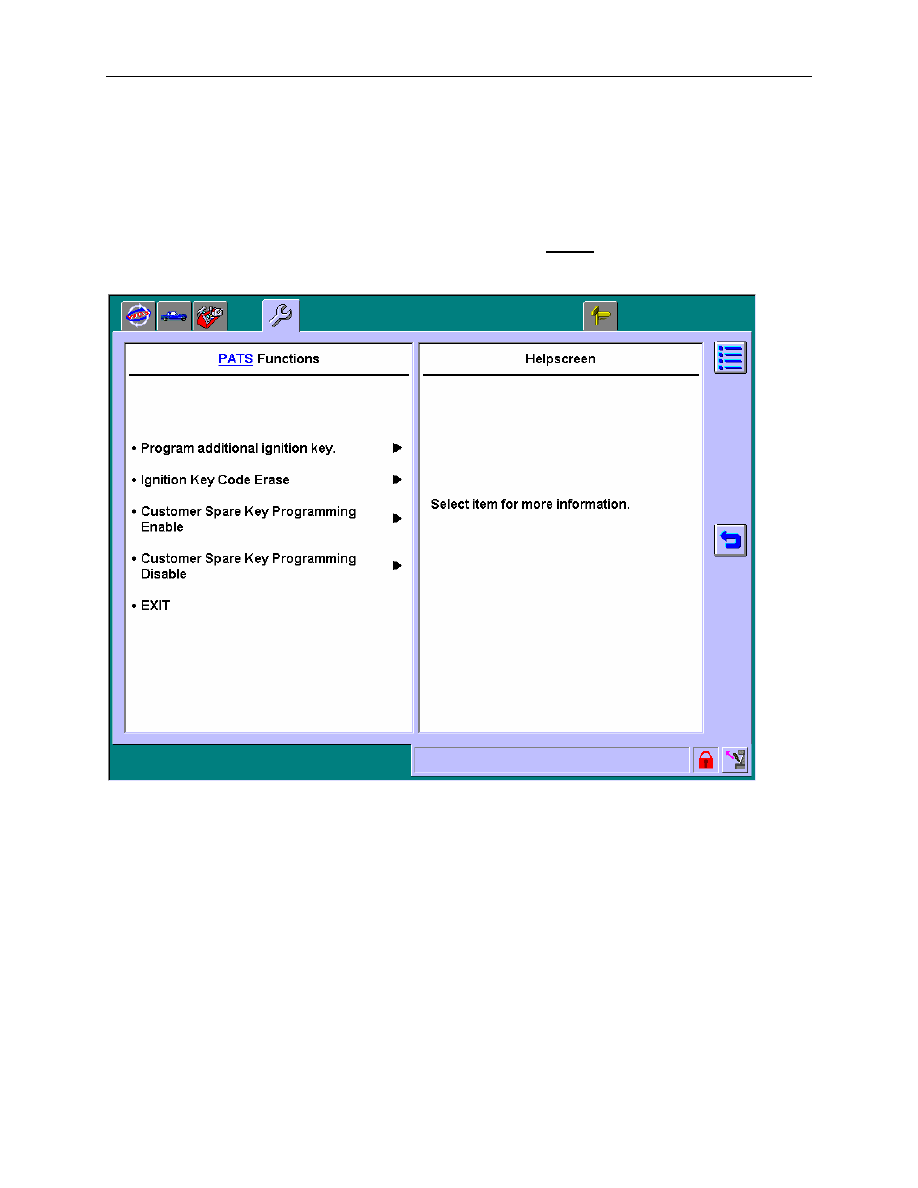

5.  Через 10 минут после завершения процедуры доступа через систему

безопасности отобразится новое меню функций PATS для следующих опций.








6.  Выберите только те функции, которые необходимы перед выходом из меню.

После выхода из меню процедуру доступа через систему безопасности
следует повторить для выполнения дополнительных команд.

T-8

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



ПРОГРАММИРОВАНИЕ ЗАПАСНЫХ КЛЮЧЕЙ — ИСПОЛЬЗОВАНИЕ WDS

Программирование ключей без стирания старых ключей

•  Данная процедура используется, когда пользователю требуется

дополнительный запрограммированный ключ для автомобиля без стирания
сохраненных кодов ключей при отсутствии двух запрограммированных ключей.


•  Данная процедура также используется, когда требуется определить, не

поврежден ли ключ зажигания, поскольку новый ключ может устанавливаться
без стирания ключей или при отсутствии в наличии двух запрограммированных
ключей.


•  Если уже запрограммировано восемь ключей, данная процедура не разрешит

программировать дополнительные ключи зажигания без предварительного
стирания всех сохраненных кодов ключей.


•  Количество программируемых ключей в системе можно определить, используя

PID N_KEYCODE. Должно быть, как минимум, 2 закодированных ключа.


Процедура программирования
1.  Переведите выключатель зажигания из положения OFF (выкл.) в положение

ON (вкл.), используя новый, не запрограммированный ключ зажигания.


2.  Используя тестер WDS, выберите из меню PCM. Для получения доступа через

систему безопасности следуйте SECURITY ACCESS. Для дополнительной
информации обращайтесь к параграфу «Доступ через систему безопасности
PATS» в данном разделе.


3.  Из меню PATS в WDS выберите:  “Program additional ignition key”

(программирование дополнительного ключа зажигания).


4.  Следуйте инструкциям WDS.

5.  Поверните ключ зажигания в положение OFF (выкл.) и разъедините WDS.

6.  Выждите 20 секунд.

7.  Сделайте попытку запуска двигателя новым ключом зажигания. Двигатель

автомобиля должен запуститься и работать нормально.

T-9

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



Разрешение / Блокирование программирования запасного ключа
(потребителем)

•  Меню WDS PATS обеспечивает возможностью по разрешению / блокированию

потребителю программировать дополнительные ключи вместе с его двумя
запрограммированными ключами в соответствии с тем, как описано в
Руководстве владельца или выше в этом разделе под названием
«Программирование дополнительных ключей с использованием двух
запрограммированных ключей».


•  Данная функция PATS с WDS предлагается для потребителей, которым не

требуется, чтобы процедура программирования запасных ключей была
доступна для водителя автомобиля. Это имеет значение для автомобилей,
берущихся на прокат.


•  Настройку разрешения / блокировки программирования запасных ключей

можно просматривать в WDS PID PATS ENABL или PATS DISABL.



Процедура

1.  Вставьте запрограммированный ключ зажигания в цилиндр замка зажигания и

поверните выключатель зажигания в положение ON (вкл.).


2.  Введите функцию WDS DataLogger. Выберитеt BODY, затем SECURITY, PATS

и затем PID PATS ENABL. Если требуется изменить настройку, перейдите к
следующим шагам.


3.  Используя тестер WDS, выберите TOOLBOX, затем BODY, затем SECURITY и

затем PATS из меню. Для получения доступа через систему безопасности
следуйте SECURITY ACCESS. Для дополнительной информации обращайтесь
к процедуре «Доступ через систему безопасности PATS» в данном разделе.


4.  Из меню PATS выберите Customer Spare Key Programming

(программирование запасных ключей пользователем) с требуемой настройкой:




<ENABLE> Процедура программирования запасных ключей доступна.




<DISABLE> Процедура программирования запасных ключей не доступна.


Примечание:

Настройка по умолчанию при доставке новых автомобилей <ENABLE>.
