Mazda 3 MPS (2006+). Руководство - часть 4

Двигатель L3

Turbo

Система охлаждения

•

Элемент электродвигателя вентилятора охлаждения состоит электродвигателя
вентилятора охлаждения и модуля управления вентилятором. Обе детали
образуют единый блок и не обслуживаются отдельно.

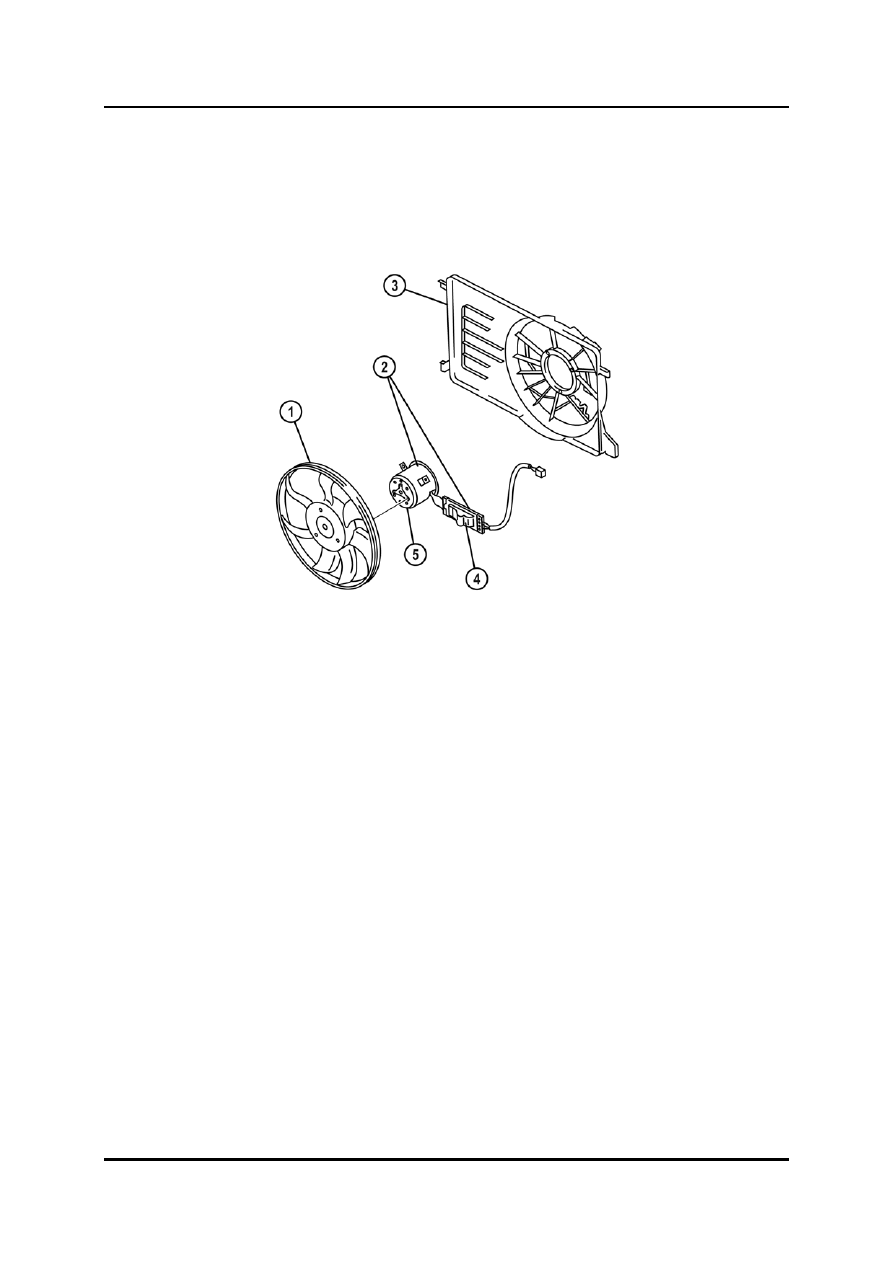

M3_MPS_01004



1  Вентилятор системы охлаждения 3

Обтекатель радиатора

2  Элемент электродвигателя

4  Модуль управления вентилятором

  вентилятора системы охлаждения 5

Двигатель вентилятора системы



Обучение обслуживанию Mazda3 MPS

01-5

L3 Turbo

Двигатель



01-6

Обучение обслуживанию Mazda3 MPS

Схема электрических соединений системы охлаждения

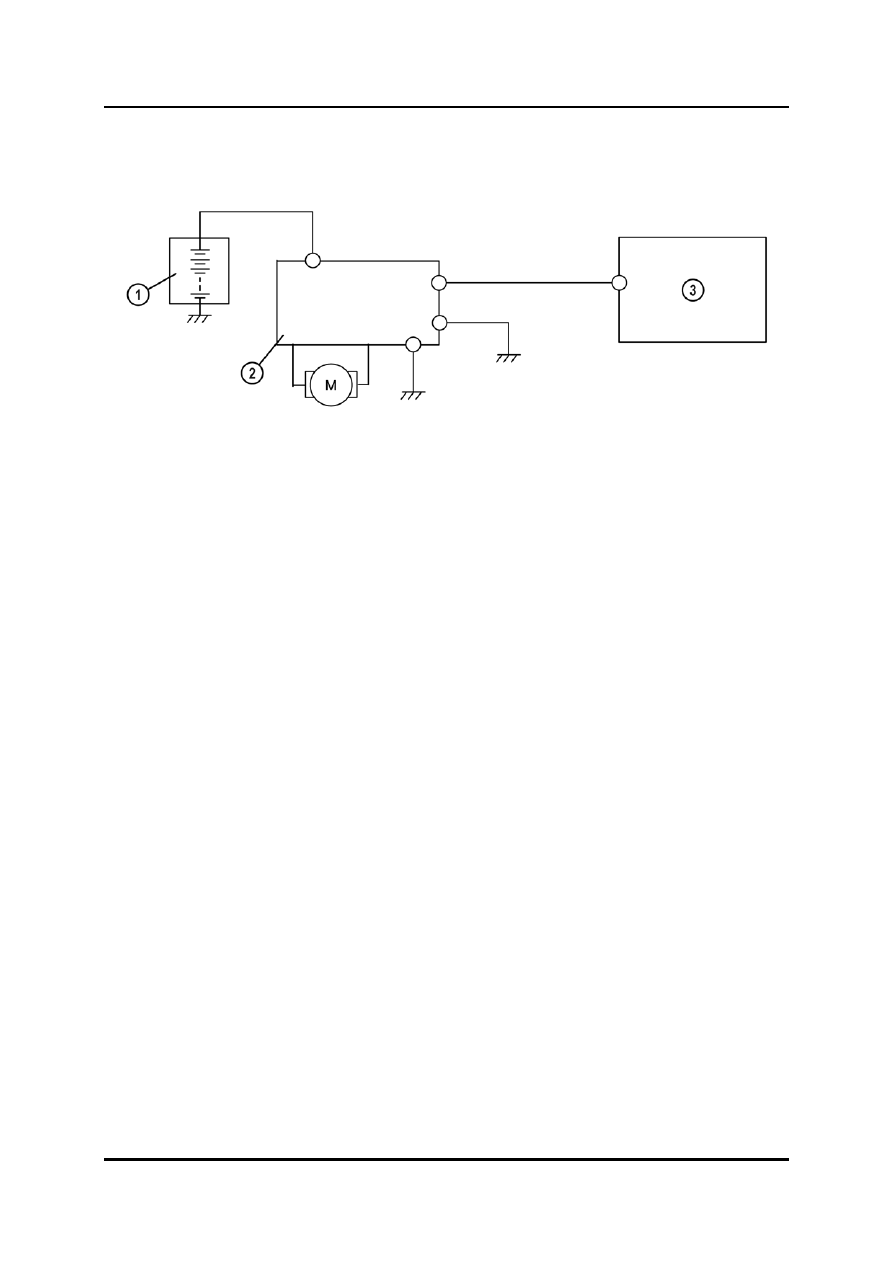

M3_MPS_01005



1  Аккумуляторная батарея 3

PCM (Powertrain Control Module =

2  Модуль управления вентилятором

  Модуль управления силовым

  (включая электродвигатель

  агрегатом

  вентилятора охлаждения)





Двигатель L3

Turbo

Система всасывания воздуха

•

Система всасывания воздуха перенесена из модели Mazda6 MPS.



Конструкция

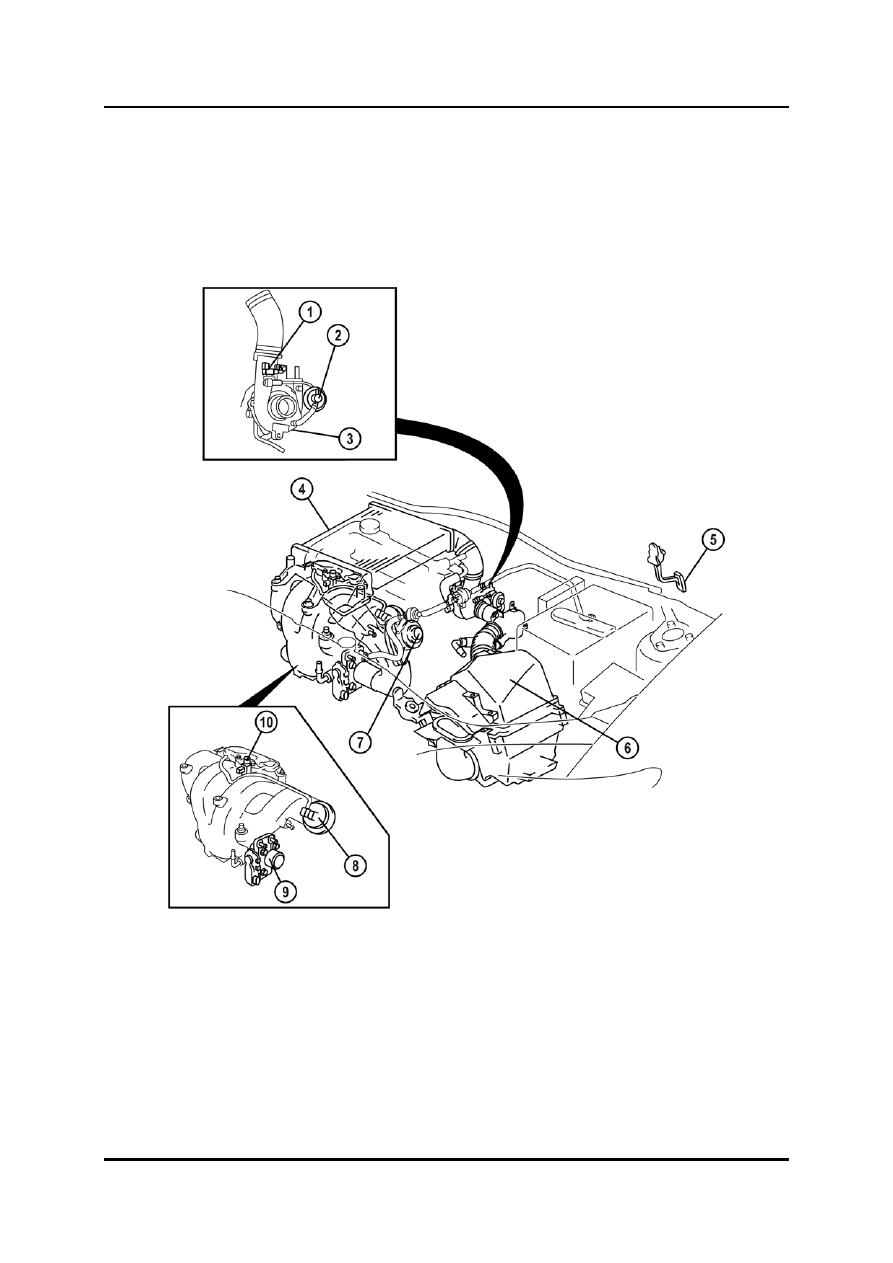

M3_MPS_01006



1  Электромагнитный клапан управления

7  Клапан перепуска воздуха

  перепускной заслонки 8

Привод регулируемого вихревого

2  Привод перепускной заслонки

  запорного клапана

3  Турбокомпрессор 9

Корпус дроссельной заслонки

4  Охладитель нагнетаемого воздуха 10

Регулируемый вихревой

5  Педаль акселератора

  электромагнитный клапан

6  Воздушный фильтр





Обучение обслуживанию Mazda3 MPS

01-7

L3 Turbo

Двигатель



01-8

Обучение обслуживанию Mazda3 MPS

•

Система всасывания воздуха модифицирована, чтобы она соответствовала
имеющемуся в Mazda3 месту.

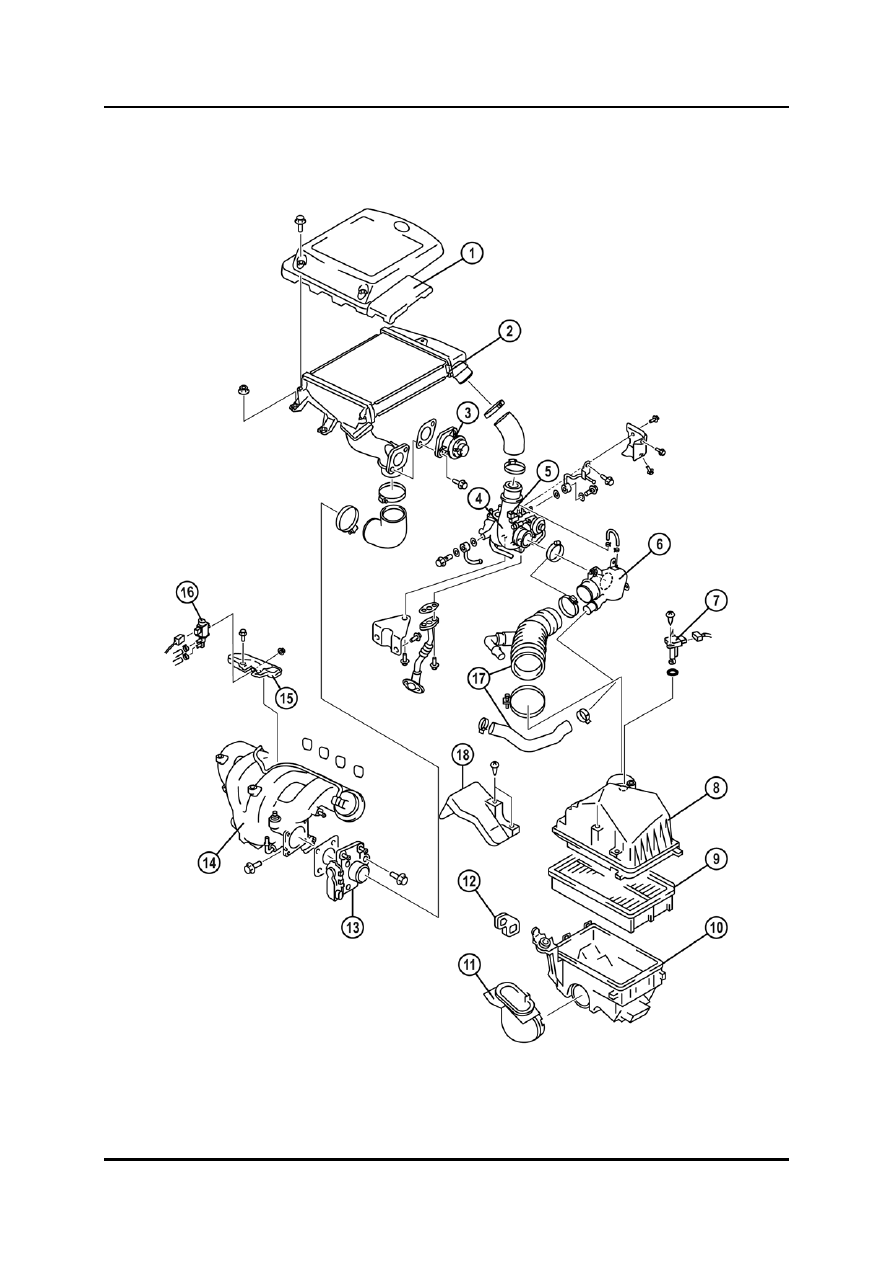

M3_MPS_01007
