Mazda 3 (2003+). Стеклоочистители и стеклоомыватели
Общие сведения
|

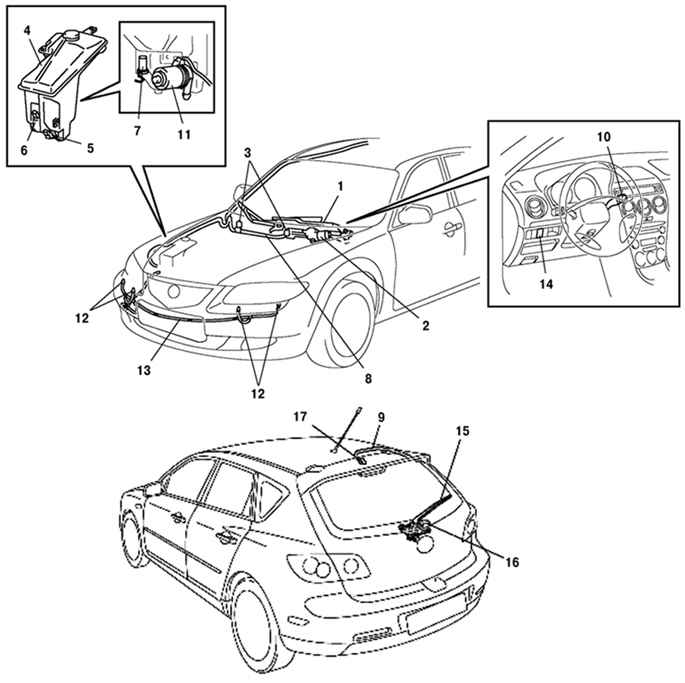

Рис. 7.52.
Стеклоочистители и стеклоомыватели стекол автомобиля
Мазда 3 2003 года: 1 – стеклоочиститель и щетка ветрового
стекла; 2 – электродвигатель стеклоочистителя
ветрового стекла; 3 – сопло омывателя ветрового
стекла; 4 – бачок стеклоомывателя; 5 –
электродвигатель омывателя ветрового стекла; 6 –
электродвигатель омывателя заднего стекла; 7 –
датчик уровня жидкости омывателя; 8 – шланг
стеклоомывателя; 9 – шланг омывателя заднего стекла;
10 – переключатель очистителя и омывателя стекол; 11
– электродвигатель очистителя фары; 12 – сопло
очистителя фары; 13 – шланг очистителя фары; 14 –
выключатель очистителя фары; 15 – стеклоочиститель и
щетка заднего стекла; 16 – электродвигатель
очистителя заднего стекла; 17 – сопло омывателя
заднего стекла
|
|

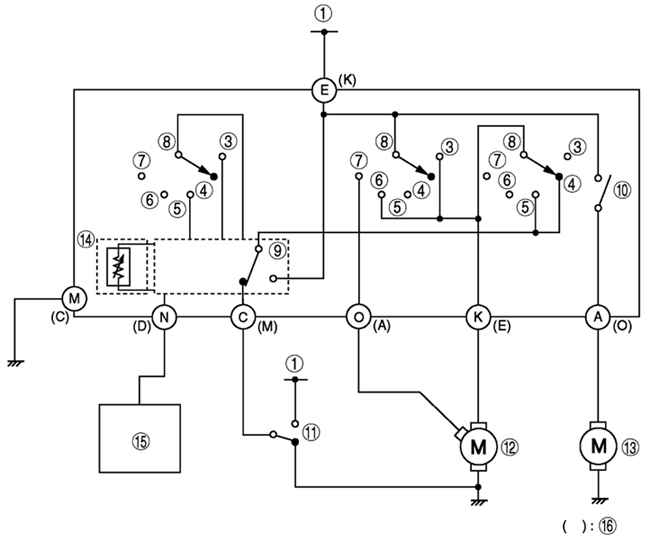

Рис. 7.53.
Схема работы стеклоочистителей: 1 – IG1; 2 –
переключатель очистителя и омывателя стекол; 3 –
импульсный выключатель; 4 – выключено; 5 – INT –
прерывистый режим; 6 – первый; 7 – второй; 8 –
выключатель стеклоочистителя; 9 – реле прерывистого
режима работы; 10 – выключатель омывателя;
выключатель автоматической остановки; 12 –
электродвигатель стеклоочистителя ветрового стекла;
13 – электродвигатель омывателя ветрового стекла; 14
– длительность паузы при работе в прерывистом
режиме; 15 – ABS/TCS HU/CM или DSC HU/CM; 16 –
переключатель очистителя и омывателя стекол правая
сторона
|
Cтеклоочиститель ветрового стекла
Система стеклоочистителя ветрового стекла состоит из моторедуктора,
рычажного механизма, рычагов стеклоочистителей со щетками и
переключателя. Механизм стеклоочистителя ветрового стекла, оборудованный
самоостанавливающим устройством, состоит из червячного механизма и
пластины с кулачком для временного поддержания цепи во включенном
состоянии до завершения цикла рабочего хода стеклоочистителя при
выключенном положении переключателя. Стеклоочистители приводятся в
движение электродвигателем с постоянным магнитом. Моторедуктор
установлен на щитке передней панели и соединен с рычажным механизмом
стеклоочистителя ветрового стекла. Стеклоочистители ветрового стекла
имеют две скорости (LOW – низкая и HIGH – высокая) и прерывистый режим
работы. Выключатель стеклоочистителей – неотъемлемая часть переключателя
стеклоочистителей и омывателей. Стеклоочистители ветрового стекла
управляются рычагом с правой стороны рулевой колонки.
Mazda 3 (2003+). Омыватель ветрового стекла
Система смывателя ветрового стекла состоит из бачка, насоса, патрубков,
сопел распылителей и переключателя стеклоочистителя и омывателя.
Бачок омывателя ветрового стекла установлен внутри переднего правого
крыла. Закрепленный к бачку насос омывателя подает жидкость через
патрубки к двум жиклерам, установленным на капоте автомобиля.
Выключатель омывателя – составная часть переключателя стеклоочистителей
и омывателей. Омыватели ветрового стекла управляются рычагом с правой
стороны рулевой колонки.
Mazda 3 (2003+). Функция паузы между ходами щеток
стеклоочистителя
Используется система управления стеклоочистителем ветрового стекла,
учитывающая скорость движения автомобиля, то есть пауза между ходами
щеток стеклоочистителя автоматически регулируется в зависимости от
скорости автомобиля. Эта система уменьшает потребность в регулировке
параметров прерывистого режима работы.
Работа стеклоочистителей.
Когда выключатель стеклоочистителя находится в положении INT, включается
реле прерывистого режима работы стеклоочистителя, и электрический ток
подается на электродвигатель стеклоочистителя ветрового стекла, который
начинает работать на малой скорости.
В зависимости от сигнала скорости автомобиля, поступающего от
антиблокировочной системы тормозов (DSC) HU/CM, реле управления
прерывистым режимом работы стеклоочистителя работает следующим образом:
a) при скорости автомобиля 0 км/ч:
– максимальная длительность паузы между рабочими ходами 11,6 с;
– минимальная длительность паузы между рабочими ходами 4,2 с;
b) при скорости автомобиля 30 км/ч и более:
– максимальная длительность паузы между рабочими ходами 9,6 с;
– минимальная длительность паузы между рабочими ходами 1,1 с.
