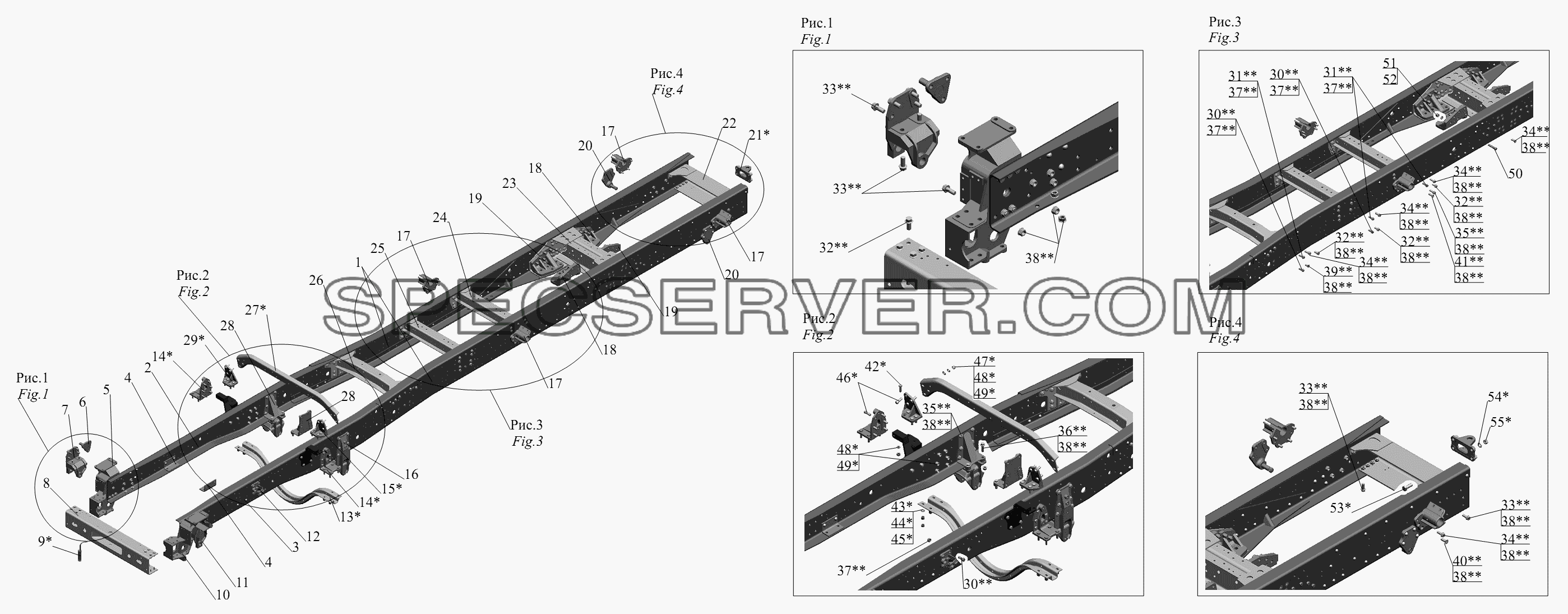

Запчасти: Рама 631236-2801002 для МАЗ-631236
Рама 631236-2801002 для МАЗ-631236 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
631236-2801002 |
Рама |
2 |
|
631236-2801014 |
Лонжерон правый |
3 |
|
631236-2801015 |
Лонжерон левый |
4 |
|
6430-2906064 |
Усилитель |
5 |
|
6430-2801088 |
Кронштейн |
6 |
|
6430-5003073-010 |
Кронштейн |
7 |
|
6430-2902444 |
Кронштейн правый |
8 |
|
6430-2801080 |
Поперечина |
9 |
|
500А-2806117-01 |
Палец буксирной вилки |
10 |
|
6430-2801089 |
Кронштейн |
11 |
|
6430-2902445 |
Кронштейн левый |
12 |
|
6418-3403190 |
Кронштейн |
13 |
|
6430-2801104 |
Поперечина |
14 |
|
544003-2801119 |
Кронштейн |
15 |
|
555035-2801145 |
Кронштейн |
16 |
|
5550-2902447 |
Кронштейн |
17 |
|
5432-2913444-01 |
Кронштейн |
18 |
|
650136-2918153 |
Укосина |
19 |
|
650136-2918152 |
Укосина |
20 |
|
5516-2916042-10 |
Кронштейн |
21 |
|
503А-2805158 |
Вилка с пружиной |
22 |
|
5340-2801172 |
Поперечина |
23 |
|
650136-2801150 |
Поперечина |
24 |
|
631236-2801162 |
Поперечина |
25 |
|
6312-2801162 |
Поперечина |
26 |
|
6501-2801100 |
Поперечина |
27 |
|
555035-2801103 |
Поперечина |
28 |
|
5309-2902462 |
Усилитель кронштейна |
29 |
|
555035-280144 |
Кронштейн |
30 |
|
БолтМ14х1,5х40 |
Болт |
31 |
|
БолтМ14х1,5х45 |
Болт М14х1,5х45 |
32 |
|
БолтМ16х1,5х35 |
Болт |
33 |
|
БолтМ16х1,5х40 |
Болт |
34 |
|
БолтМ16х1,5х45 |
Болт |
35 |
|
БолтМ16х1,5х50 |
Болт |
36 |
|
БолтМ16х1,5х55 |
Болт М16х1,5х55 |
37 |
|
ГайкаМ14х1,5 |
Гайка М14х1,5 |
38 |
|
ГайкаМ16х1,5 |
Гайка М16х1,5 |
39 |
|
ВинтМ16х1,5х35 |
Винт |
40 |
|
ВинтМ16х1,5х45 |
Винт |
41 |
|
ВинтМ16х1,5х50 |
Винт |
42 |
|
372219 |
Болт М14х1,5-6gх55 |
43 |
|
252016 |
Шайба 14 |
44 |
|
374577 |
Гайка М10х1.25-6Н |
45 |
|
374626 |
Гайка М14Х1.5-6Н |
46 |
|
372629 |
Болт М16х1,5-6gх45 |
47 |
|
252017 |
Шайба 16 |
48 |
|
252139 |
Шайба 16.ОТ |
49 |
|
374727 |
Гайка М16х1,5-5Н6Н |
50 |
|
372795 |
Болт М18х1,5х84 |
51 |
|
252140 |
Шайба 18.ОТ |
52 |
|
374819 |
Гайка М18х1,5 |
53 |
|
372882 |
Болт М20х1,5-6gх55 |
54 |
|
252141 |
Шайба 20.ОТ |
55 |
|
250565 |
Гайка М20х1,5-6Н |

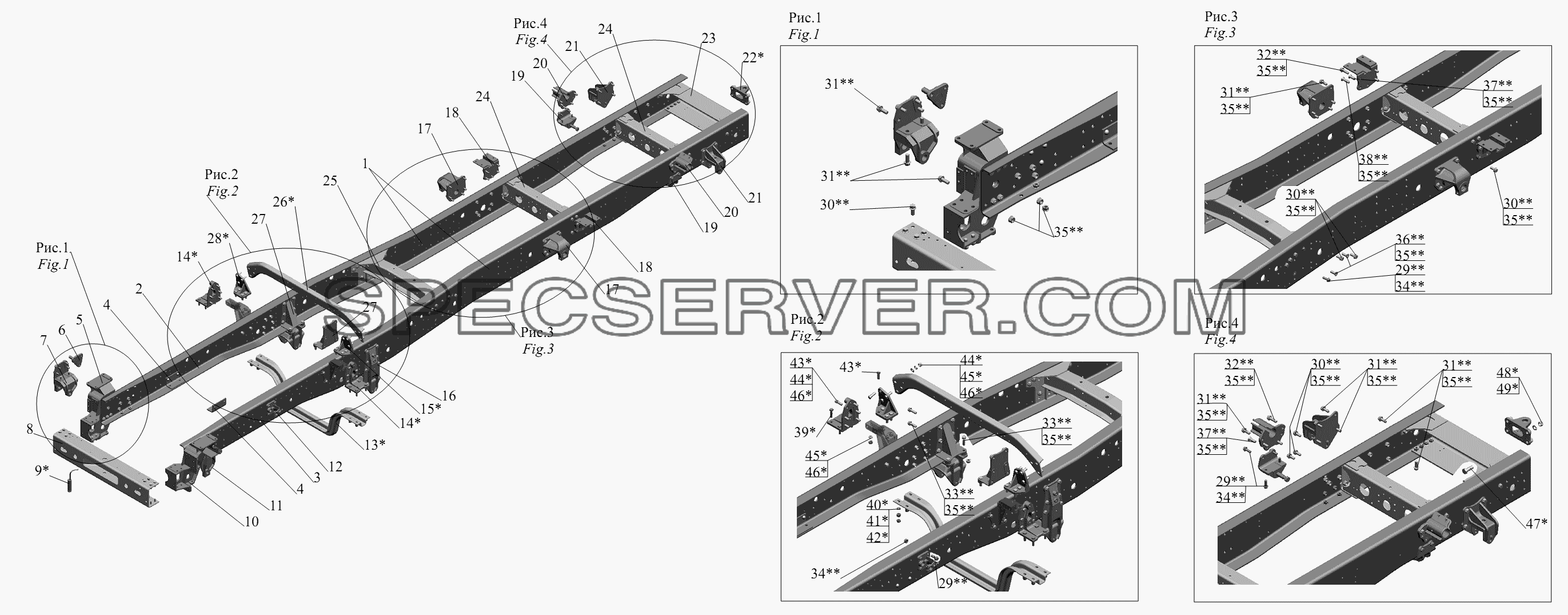

Запчасти: Рама 534035-2801002 для МАЗ-631236
Рама 534035-2801002 для МАЗ-631236 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
534035-2801002 |
Рама |
2 |
|
534035-2801020 |
Лонжерон правый |
3 |
|
534035-2801021 |
Лонжерон левый |
4 |
|
6430-2906064 |
Усилитель |
5 |
|
6430-2801088 |
Кронштейн |
6 |
|
6430-5003073-010 |
Кронштейн |
7 |
|
6430-2902444 |
Кронштейн правый |
8 |
|
6430-2801080 |
Поперечина |
9 |
|
500А-2806117-01 |
Палец буксирной вилки |
10 |
|
6430-2801089 |
Кронштейн |
11 |
|
6430-2902445 |
Кронштейн левый |
12 |
|
6418-3403190 |
Кронштейн |
13 |
|
64301-2801104 |
Поперечина |
14 |
|
544003-2801119 |
Кронштейн |
15 |
|
555035-2801145 |
Кронштейн |
16 |
|
5550-2902447 |
Кронштейн |
17 |
|
5550-2912444 |
Кронштейн |
18 |
|
5440-2913444 |
Кронштейн |
19 |
|
64221-2916042 |
Кронштейн с пальцем |
20 |
|
5432-2913444-01 |
Кронштейн |
21 |
|
500А-2912446 |
Кронштейн задней рессоры, задний |
22 |
|
503А-2805158 |
Вилка с пружиной |
23 |
|
5340-2801172 |
Поперечина |
24 |
|
544008-2801152 |
Поперечина |
25 |
|
6430-2801100 |
Поперечина |
26 |
|
555035-2801103 |
Поперечина |
27 |
|
5550-2902462 |
Усилитель кронштейна |
28 |
|
555035-280144 |
Кронштейн |
29 |
|
БолтМ14х1,5х40 |
Болт |
30 |
|
БолтМ16х1,5х35 |
Болт |
31 |
|
БолтМ16х1,5х40 |
Болт |
32 |
|
БолтМ16х1,5х50 |
Болт |
33 |
|
БолтМ16х1,5х60 |
Болт |
34 |
|
ГайкаМ14х1,50 |
Гайка |
35 |
|
ГайкаМ16х1,5 |
Гайка М16х1,5 |
36 |
|
ВинтМ16х1,5х35 |
Винт |
37 |
|
ВинтМ16х1,5х40 |
Винт |
38 |
|
ВинтМ16х1,5х50 |
Винт |
39 |
|
372219 |
Болт М14х1,5-6gх55 |
40 |
|
252016 |
Шайба 14 |
41 |
|
374577 |
Гайка М10х1.25-6Н |
42 |
|
374626 |
Гайка М14Х1.5-6Н |
43 |
|
372629 |
Болт М16х1,5-6gх45 |
44 |
|
252017 |
Шайба 16 |
45 |
|
252139 |
Шайба 16.ОТ |
46 |
|
374727 |
Гайка М16х1,5-5Н6Н |
47 |
|
372882 |
Болт М20х1,5-6gх55 |
48 |
|
252141 |
Шайба 20.ОТ |
49 |
|
250565 |
Гайка М20х1,5-6Н |

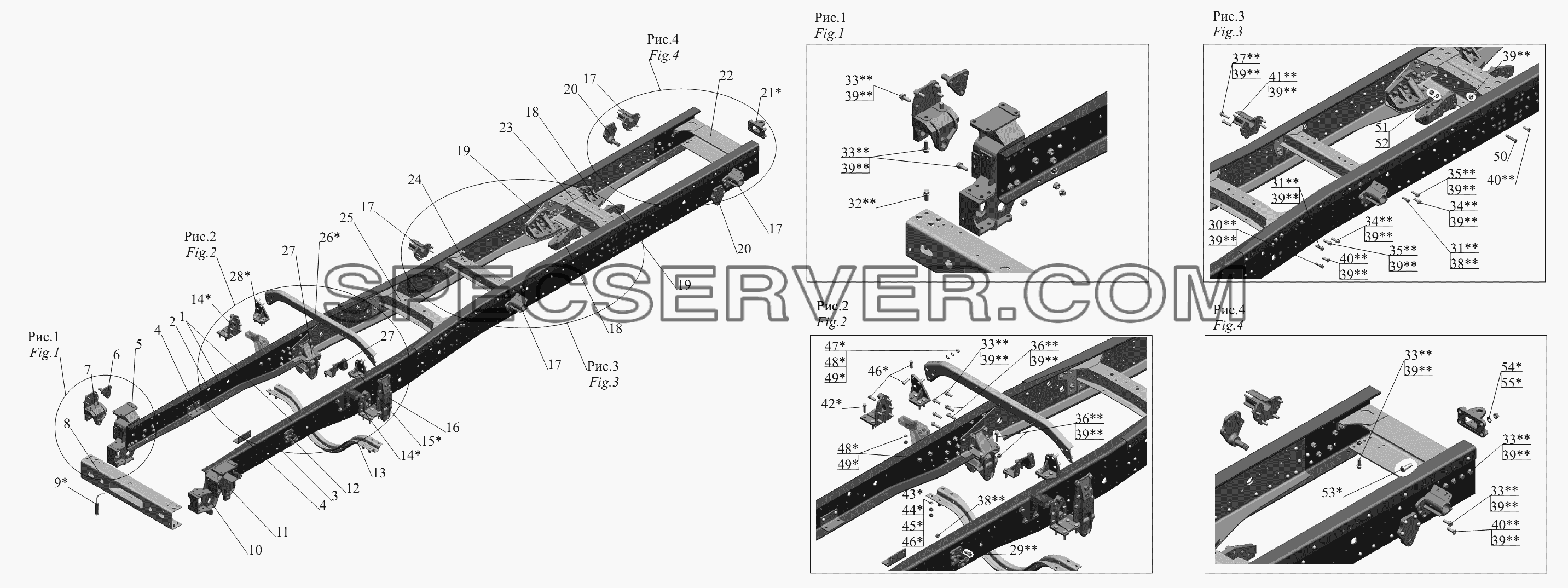

Рама 650136-2801002 для МАЗ-631236 (список запасных частей)
Рама 650136-2801002 для МАЗ-631236 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
650136-2801002 |
Рама |
2 |
|
650136-2801014 |
Лонжерон правый |
3 |
|
650136-2801015 |
Лонжерон левый |
4 |
|
6430-2906064 |
Усилитель |
5 |
|
6430-2801088 |
Кронштейн |
6 |
|
6430-5003073-010 |
Кронштейн |
7 |
|
6430-2902444 |
Кронштейн правый |
8 |
|
6430-2801080 |
Поперечина |
9 |
|
500А-2806117-01 |
Палец буксирной вилки |
10 |
|
6430-2801089 |
Кронштейн |
11 |
|
6430-2902445 |
Кронштейн левый |
12 |
|
6418-3403190 |
Кронштейн |
13 |
|
64301-2801104 |
Поперечина |
14 |
|
544003-2801119 |
Кронштейн |
15 |
|
555035-2801145 |
Кронштейн |
16 |
|
5550-2902447 |
Кронштейн |
17 |
|
5432-2913444-01 |
Кронштейн |
18 |
|
650136-2918153 |
Укосина |
19 |
|
650136-2918152 |
Укосина |
20 |
|
5516-2916042-10 |
Кронштейн |
21 |
|
503А-2805158 |
Вилка с пружиной |
22 |
|
5340-2801172 |
Поперечина |
23 |
|
650136-2801150 |
Поперечина |
24 |
|
650136-2801162 |
Поперечина |
25 |
|
6501-2801100 |
Поперечина |
26 |
|
555035-2801103 |
Поперечина |
27 |
|
5550-2902462 |
Усилитель кронштейна |
28 |
|
555035-280144 |
Кронштейн |
29 |
|
БолтМ14х1,5х40 |
Болт |
30 |
|
БолтМ14х1,5х50 |
Болт М14х1,5х50 |
31 |
|
БолтМ14х1,5х55 |
Болт М14х1,5х55 |
32 |
|
БолтМ16х1,5х35 |
Болт |
33 |
|
БолтМ16х1,5х40 |
Болт |
34 |
|
БолтМ16х1,5х45 |
Болт |
35 |
|
БолтМ16х1,5х50 |
Болт |
36 |
|
БолтМ16х1,5х55 |
Болт М16х1,5х55 |
37 |
|
БолтМ16х1,5х60 |
Болт |
38 |
|
ГайкаМ14х1,5 |
Гайка М14х1,5 |
39 |
|
ГайкаМ16х1,5 |
Гайка М16х1,5 |
40 |
|
ВинтМ16х1,5х45 |
Винт |
41 |
|
ВинтМ16х1,5х65Sсrеw |
Винт |
42 |
|
372219 |
Болт М14х1,5-6gх55 |
43 |
|
252016 |
Шайба 14 |
44 |
|
374577 |
Гайка М10х1.25-6Н |
45 |
|
374626 |
Гайка М14Х1.5-6Н |
46 |
|
372629 |
Болт М16х1,5-6gх45 |
47 |
|
252017 |
Шайба 16 |
48 |
|
2652139 |
Шайба 16.ОТ |
49 |
|
374727 |
Гайка М16х1,5-5Н6Н |
50 |
|
372795 |
Болт М18х1,5х84 |
51 |
|
252140 |
Шайба 18.ОТ |
52 |
|
374819 |
Гайка М18х1,5 |
53 |
|
372882 |
Болт М20х1,5-6gх55 |
54 |
|
252141 |
Шайба 20.ОТ |
55 |
|
250565 |
Гайка М20х1,5-6Н |

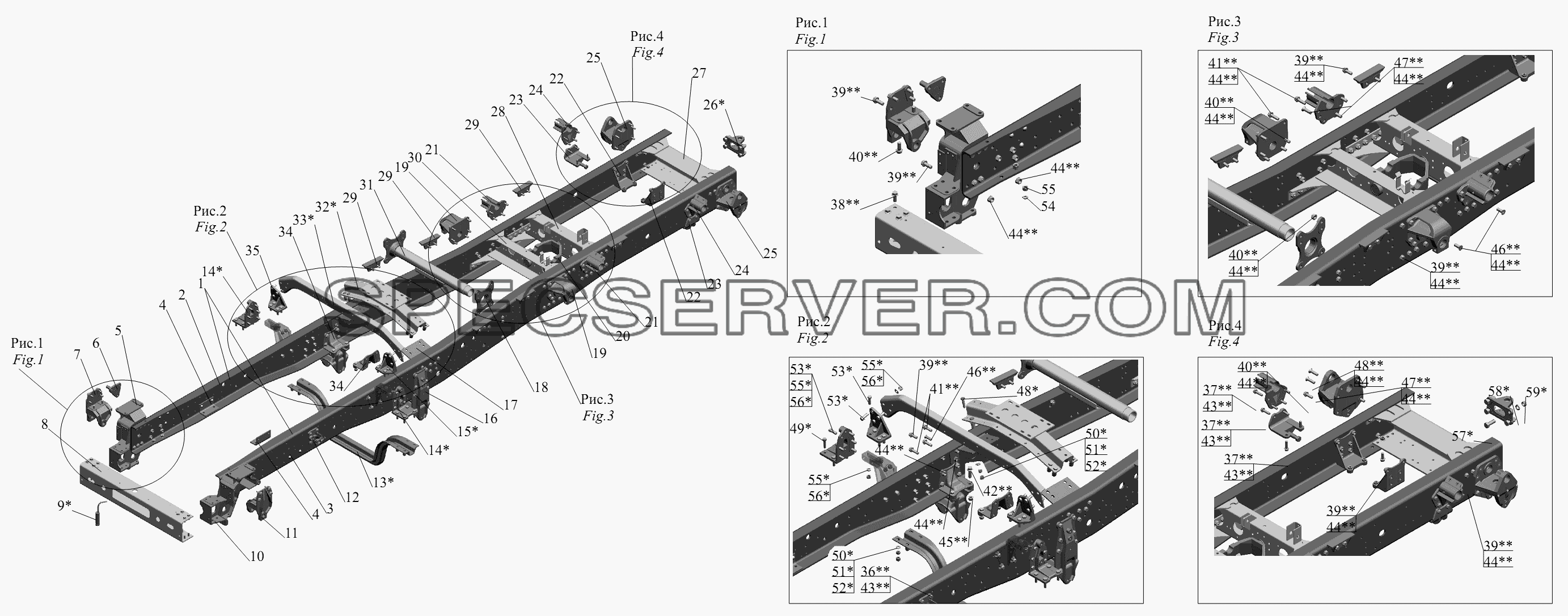

Рама 555035-2801002 для МАЗ-631236 (список запасных частей)
Рама 555035-2801002 для МАЗ-631236 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
555035-2801002 |
Рама |
2 |
|
555035-2801020 |
Лонжерон правый |
3 |
|
555035-2801021 |
Лонжерон левый |
4 |
|
6430-2906064 |
Усилитель |
5 |
|
6430-2801088 |
Кронштейн |
6 |
|
6430-5003073-010 |
Кронштейн |
7 |
|
6430-2902444 |
Кронштейн правый |
8 |
|
6430-2801080 |
Поперечина |
9 |
|
500а-2806117-01 |
Палец буксирной вилки |
10 |
|
6430-2801089 |
Кронштейн |
11 |
|
6430-2902445 |
Кронштейн левый |
12 |
|
6418-3403190 |
Кронштейн |
13 |
|
64301-2801104 |
Поперечина |
14 |
|
544003-2801119 |
Кронштейн |
15 |
|
555035-2801145 |
Кронштейн |
16 |
|
5550-2902447 |
Кронштейн |
17 |
|
5550-2801117 |
Кронштейн |
18 |
|
555035-2801141 |
Фланец |
19 |
|
5550-2912444 |
Кронштейн |
20 |
|
503-8603597 |
Опора гидроцилиндра |
21 |
|
5432-2913444-01 |
Кронштейн |
22 |
|
5550-2916462 |
Усилитель кронштейна |
23 |
|
5550-2916042 |
Кронштейн с пальцем |
24 |
|
555102-2913444 |
Кронштейн |
25 |
|
5551-2912446 |
Кронштейн задней рессоры задний |
26 |
|
503А-2805158 |
Вилка с пружиной |
27 |
|
5550-2801172 |
Поперечина |
28 |
|
555002-2801152-010 |
Поперечина |
29 |
|
5551-8501301 |
Кронштейн |
30 |
|
555002-2801152 |
Поперечина |
31 |
|
555035-2801134 |
Поперечина |
32 |
|
5551-2801100-10 |
Поперечина |
33 |
|
555035-2801103 |
Поперечина |
34 |
|
5550-2902462 |
Усилитель кронштейна |
35 |
|
555035-280144 |
Кронштейн |
36 |
|
БолтМ14х1,5х40 |
Болт |
37 |
|
БолтМ14х1,5х50 |
Болт М14х1,5х50 |
38 |
|
БолтМ16х1,5х35 |
Болт |
39 |
|
БолтМ16х1,5х40 |
Болт |
40 |
|
БолтМ16х1,5х45 |
Болт |
41 |
|
БолтМ16х1,5х50 |
Болт |
42 |
|
БолтМ16х1,5х55 |
Болт М16х1,5х55 |
43 |
|
ГайкаМ14х1,5 |
Гайка М14х1,5 |
44 |
|
ГайкаМ16х1,5 |
Гайка М16х1,5 |
45 |
|
ВинтМ14х1,5х40 |
Винт |
46 |
|
ВинтМ16х1,5х40 |
Винт |
47 |
|
ВинтМ16х1,5х45 |
Винт |
48 |
|
ВинтМ16х1,5х55 |
Винт М16х1,5х55 |
49 |
|
372219 |
Болт М14х1,5-6gх55 |
50 |
|
252016 |
Шайба 14 |
51 |
|
374577 |
Гайка М10х1.25-6Н |
52 |
|
374626 |
Гайка М14Х1.5-6Н |
53 |
|
372629 |
Болт М16х1,5-6gх45 |
54 |
|
252017 |
Шайба 16 |
55 |
|
2652139 |
Шайба 16.ОТ |
55 |
|
2652139 |
Шайба 16.ОТ |
56 |
|
374727 |
Гайка М16х1,5-5Н6Н |
56 |
|
374727 |
Гайка М16х1,5-5Н6Н |
57 |
|
372882 |
Болт М20х1,5-6gх55 |
58 |
|
252141 |
Шайба 20.ОТ |
59 |
|
250565 |
Гайка М20х1,5-6Н |
| |
