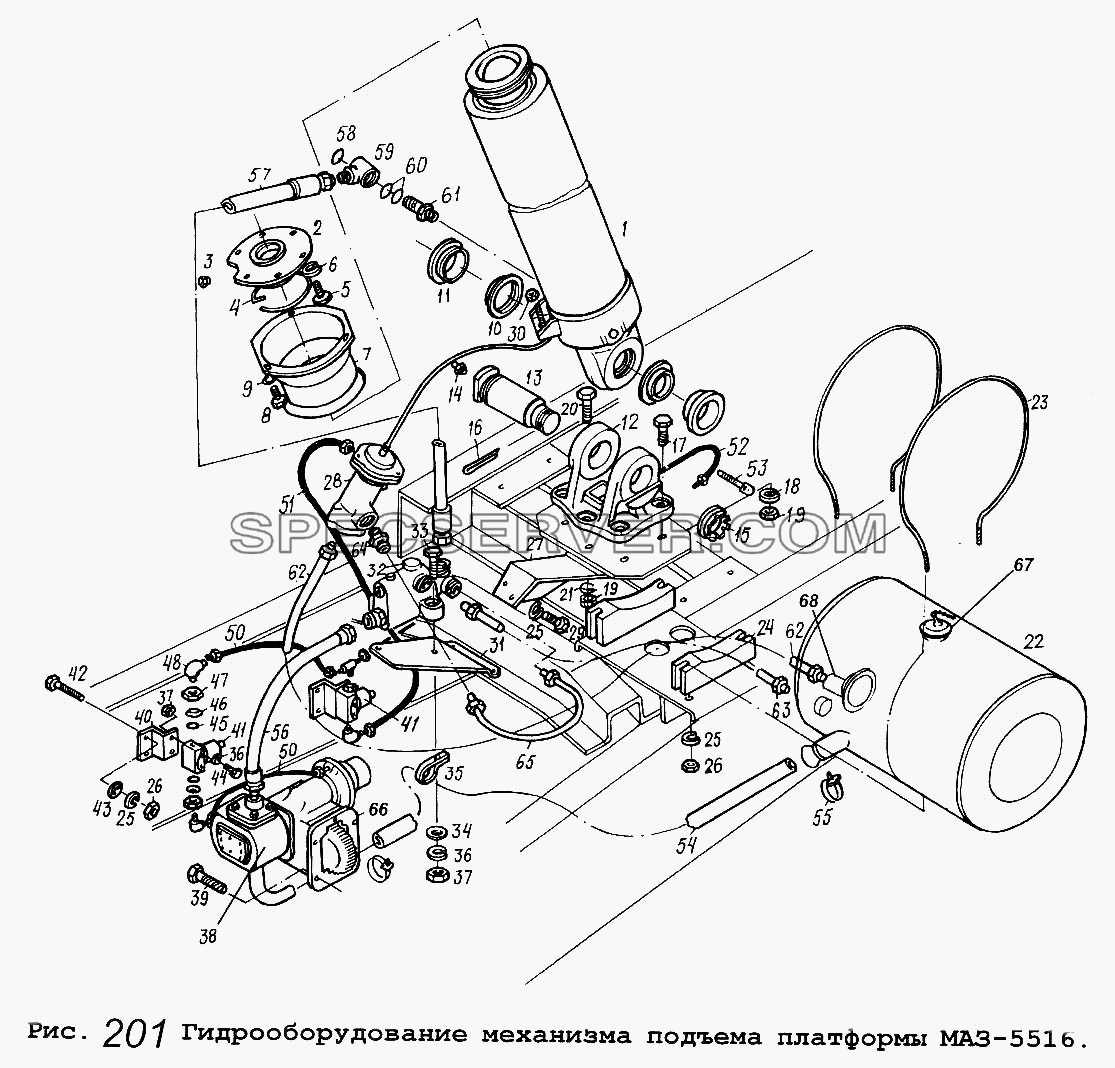

№		Номер детали	Наименование запчасти
1		5516-8603510	Гидроцилиндр
2		5232-8603594-А	Опора цилиндра
3		264072	Масленка 1.1.4ХЛ1
4		5516-8603531	Кольцо стопорное
5		201538	Болт М12-6gх25
6		252157	Шайба 124
7		5516-8603673	Кожух
8		201416	Болт М6-6gх12
9		252154	Шайба 6Л
10		941-2919026-10	Уплотнитель
11		941-2919028-10	Втулка
12		6303-2919044	Кронштейн
13		941-2919098	Палец
14		264020	Масленка 1.3.Ц6хр
15		5336-2402036	Гайка М39х2-5Н6Н
16		4598711232	Шплинт 6,3х63
17		372613	Болт М16х1,5-6gх55
18		252159	Шайба 16Л
19		250561	Гайка М16х1,5-6Н
20		372608	Болт М16х1,5-6gх70
21		252139	Шайба 16.ОТ
22		5516-8608010	Бак масляный
23		504Б-8608084	Хомут
24		504Б-8608074	Прокладка
25		252136	Шайба 10.ОТ
26		250512	Гайка М10-6Н
27		5516-8607286	Кронштейн
28		5516-8607010	Клапан опускания в сборе
29		201495	Болт М10-6gх20
30		250615	Гайка М12х1,25-6Н
31		5516-8607291	Кронштейн
32		5516-8607110	Клапан ограничения
33		200267	Болт М8-6gх45
34		252005	Шайба 8
35		401870	Кляммер
36		252135	Шайба 8Т
37		250510	Гайка М8-6Н
38		НШ-50У.3	Насос Л
39		301427	Болт М10-6gх25
40		54321-2411054	Кронштейн
41		П30.131.01.000Г4	Клапан электромагнитный
42		201499	Болт М10-6gх30
43		252006	Шайба 10
44		200269	Болт М8-6gх50
45		008-011-19-2-3	Кольцо
46		375600	Шайба 10
47		374373	Гайка М10х1-6Н
48		402717	Угольник
49		403355	Тройник
50		5516-8609146	Трубка
51		5516-8609164	Трубка
52		5516-8609166	Трубка
53		64221-3724628	Хомут
54		5516-8609020	Шланг всасывающий
55		5516-8609026	Хомутик
56		5516-8609029	Шланг
57		5516-8609029	Шланг
58		400349	Кольцо
59		5516-8609053	Наконечник
60		022-028-36-2-3	Кольцо
61		5516-8609051	Переходник
62		5516-8609530	Трубка
63		5516-8609460	Трубка
64		379347	Штуцер
65		5516-8609462	Трубка
66		503-4202010-Б	Коробка отбора мощности
67		5551-8608111	Фильтр
68		64228-8608312	Фильтр

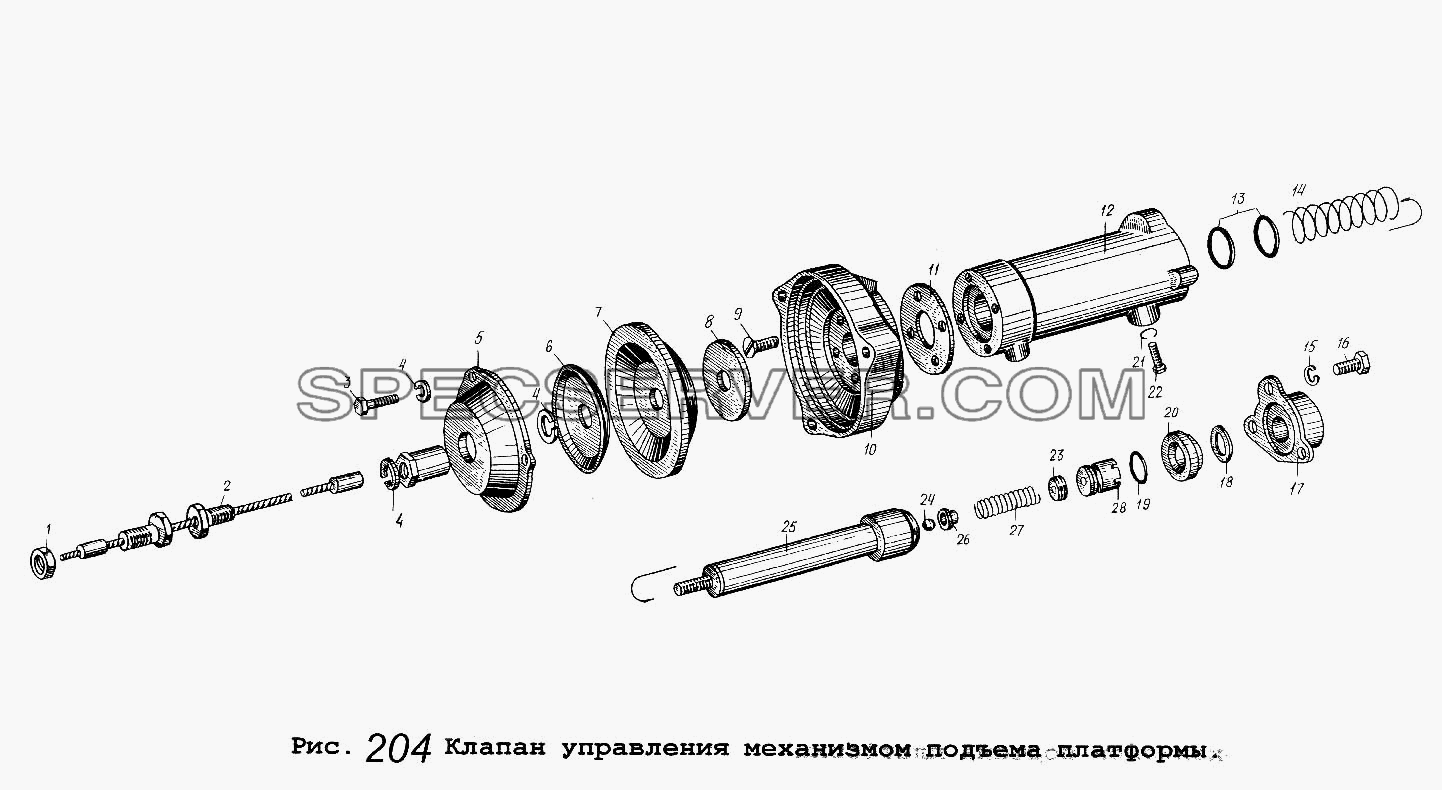

Клапан управления механизмом подъема платформы для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		503-8607010-22	Клапан в сборе
-		5516-8607010	Клапан опускания в сборе
1		374542	Гайка М12х1,25-5Н6Н
2		5516-8607100	Трос
2		5551-8607100-10	Трос
3		201418	Болт М6-6gх16
4		252154	Шайба 6Л
5		503-8607028-В	Крышка
6		516Б-3013122	Шайба
7		503-8606117-01	Диафрагма
8		503-8606131-А	Шайба
9		221604	Винт М6-6gх14
10		503-8606112-В	Корпус
11		503-8606121-Б	Прокладка
12		5549-8607016	Корпус
13		022-028-36-2-3	Кольцо
14		504Б-8607036Б	Пружина
15		252135	Шайба 8Т
16		201459	Болт М8-6gх25
17		5549-8607026	Крышка
18		030-038-46-2-3	Кольцо
19		014-018-25-2-3	Кольцо
20		5549-8607022	Седло клапана
21		252136	Шайба 10.ОТ
22		201495	Болт М10-6gх20
23		504Б-8607014-Б	Пробка
24		5,55Б	Шарик
25		5549-8607020	Клапан
26		504Б-8607039-Б	Опора шарика
27		504Б-8607040-12	Пружина редукционного клапана
28		5549-8607047	Золотник

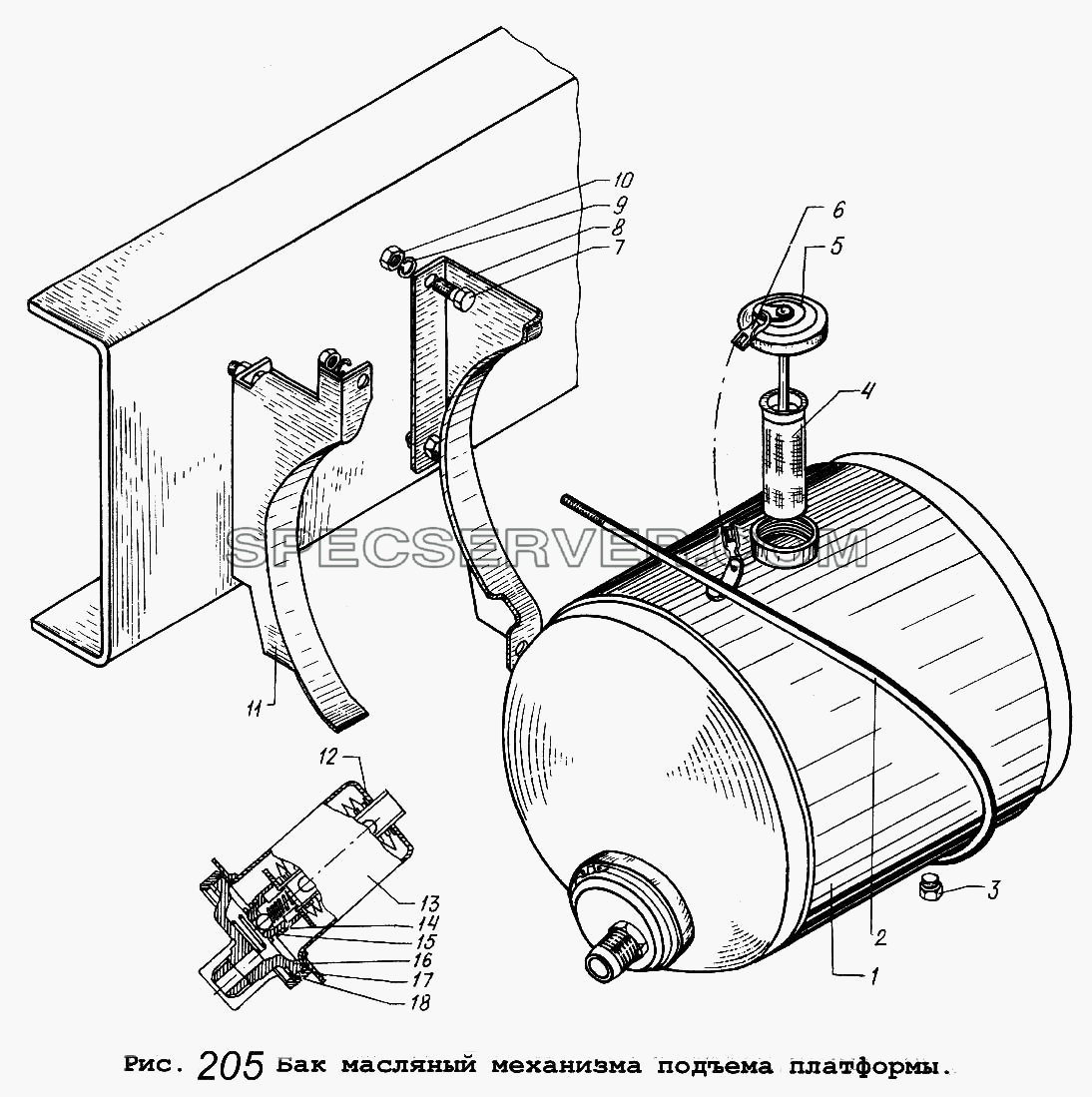

Бак масляный механизма подъема платформы для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		503-8608010-05	Бак масляный
2		5549-8608084	Хомут
3		262542	Пробка КГ 1/4"
4		5551-8608111	Фильтр
5		5551-8608102	Крышка бака
6		5551-8608140	Цепочка
7		201496	Болт
8		5551-8608324-01	Кронштейн правый
9		252156	Шайба 10Л
10		250512	Гайка М10-6Н
11		5551-8608325-01	Кронштейн левый
12		400808	Кольцо
13		40-4608036	Корпус фильтра
14		50-4608012-А	Фильтр
15		50-4608057	Пружина фильтра
16		503-8608222-01	Крышка
17		У-100х95-2	Уплотнитель
18		400475	Кольцо

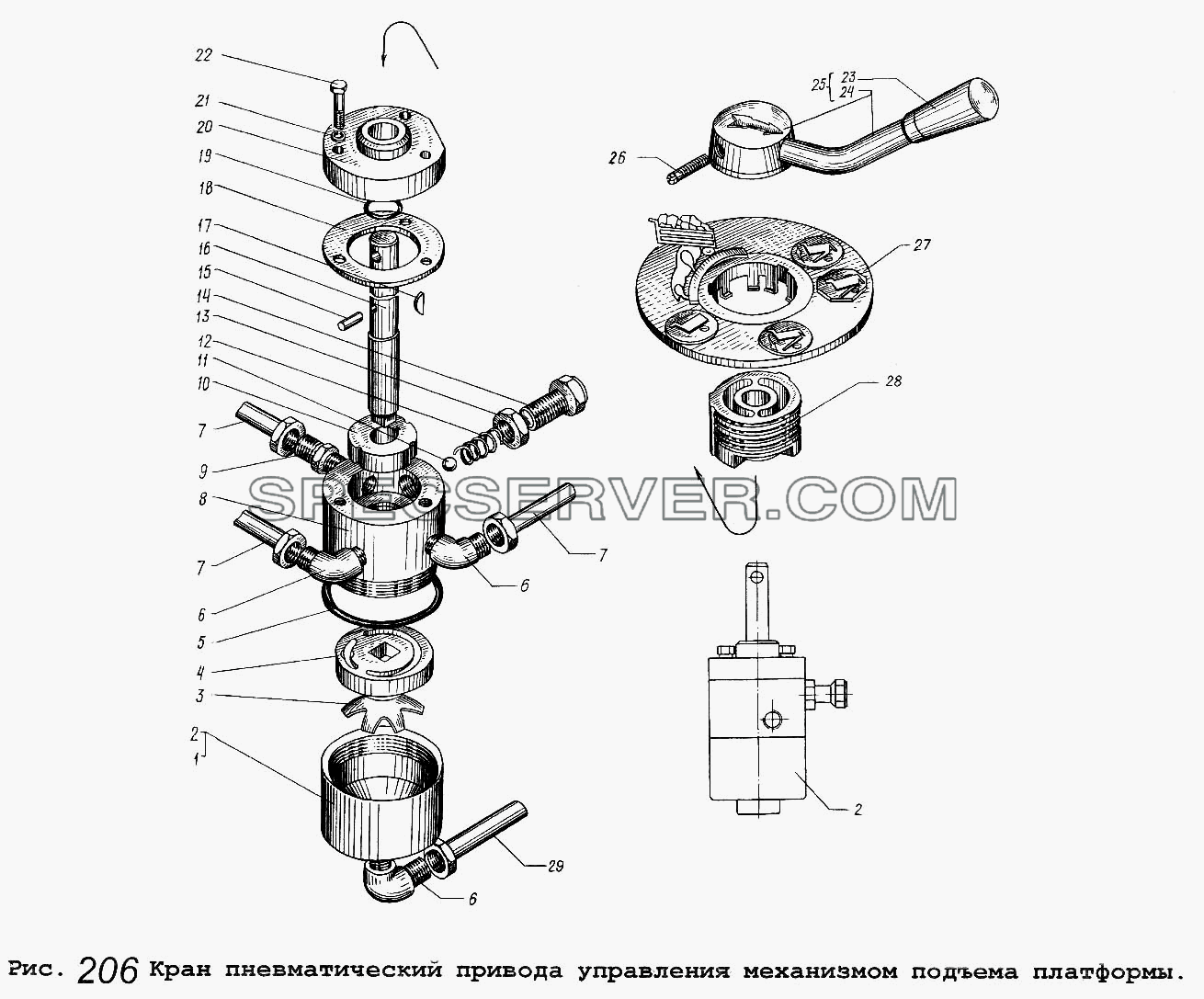

Кран пневматический привода управления механизмом подъема платформы для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		503А-8606230	Крышка
2		503А-8606204	Кран пневматический управления
3		503-8606225	Пружина крана
4		503А-8606216	Золотник
5		У-48х0-2	Кольцо
6		379737	Угольник
7		5551-8609140	Трубопровод
8		503Б-8606212-01	Корпус крана
9		379497	Ниппель
10		503А-8606214	Диск фиксатора
11		7,144-200	Шарик
12		503Б-8606320	Пружина
13		374542	Гайка М12х1,25-5Н6Н
14		503Б-8606318	Пробка
15		377346	Штифт 4х10
16		503А-8606217	Шток
17		378079	Шпонка 3х5
18		503Б-8606326	Прокладка
19		012-016-25-2-3	Кольцо
20		503А-8606282-01	Крышка
21		252134	Шайба 6Т
22		201420	Болт М6-6gх20
23		503А-8606275	Ручка
24		5551-8606271	Рукотка
25		5551-8606270	Рукотка в сборе
26		243180	Винт М6-6gх30
27		5551-8606332	Прокладка
28		5551-8606336	Втулка
29		5551-8606225	Трубопровод

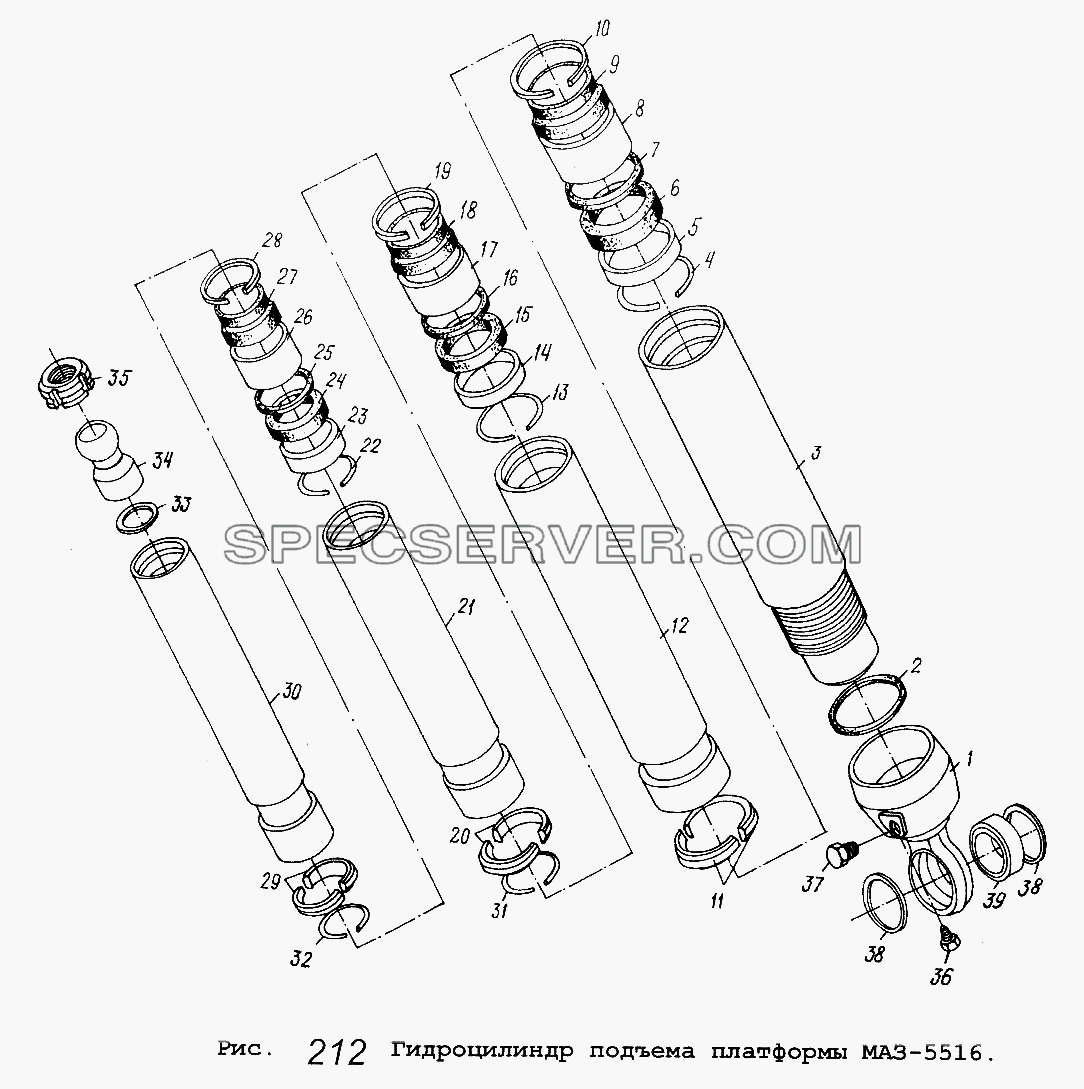

Гидроцилиндр подъема платформы МАЗ-5516 для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		5516-8603510	Гидроцилиндр
1		5516-8603517	Днище
2		135-8511123	Кольцо
3		5516-8603514	Корпус
4		503А-8603527	Кольцо
5		503А-8603666	Втулка
6		503А-8603584.01	Шайба
7		120-130-58-2-3	Кольцо
8		503А-8603523-11	Направляющая
9		503А-8603548	Грязесъемник
10		503А-8603658	Кольцо
11		503А-8603537	Полукольцо направляющее
12		5516-8603560	Труба выдвижная
13		503А-8603525	Кольцо
14		503А.8603665	Втулка
15		503А-8603583-01	Шайба
16		100-110-58-2-3	Кольцо
17		503А-8603522-11	Направляющая верхняя
18		503А-8603547	Грязесъемник
19		503А-8603657	Кольцо
20		503А-8603536	Полукольцо направляющее
21		5516-8603565	Труба выдвижная
22		503А-8603524	Кольцо
23		503А-8603664	Втулка
24		503А-8603584-01	Шайба
25		080-090-58-2-3	Кольцо
26		503А-8603521-11	Направляющая
27		503А-8603546	Грязесъемник
28		503А-8603656	Кольцо
29		503А-8603535	Полукольцо направляющее
30		5516-8603570	Труба
31		503А-8603525-10	Кольцо упорное
32		503А-8603524-10	Кольцо упорное
33		400451	Кольцо В60
34		5516-8603568	Головка опоры цилиндра
35		5516-8603598	Гайка опоры цилиндра
36		262541	Пробка КГ 1/8"
37		262545	Пробка КГ 3/4"
38		400468	Кольцо
39		ШСП-50	Подшипник

Крепление силового агрегата для МАЗ-5516 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5551-1715012	Кронштейн
1		64227-1001048	Кронштейн
2		6422-1001018	Балка
3		504В-1001020	Подушка
4		252046	Шайба 14
5		252138	Шайба 14.ОТ
6		201585	Болт М14-6gх30
7		64227-1001030	Скоба
8		252138	Шайба 14.ОТ
9		372206	Болт М14-6gх42
10		6422-1001039	Штырь направляющий
11		6422-1001035	Подушка боковой опоры двигателя
12		6422-1001034	Подушка боковая в сборе
13		6422-1001042	Опора правая
14		258255	Шплинт 1,2х225
15		206574	Болт 3М12-6gх25
16		252007	Шайба 12
17		6422-1001043	Опора левая
18		206906	Болт 3М14-6gх35
19		258041	Шплинт 3,2х32
20		250870	Гайка М14х1,5-5Н6Н
21		500-1715048А	Усилитель подушки
22		250559	Гайка М14х1,5-6Н
23		200840	Болт М14х1,5-6gх45
24		252016	Шайба 14
25		500-1001029	Амортизатор
26		250640	Гайка М20х1,5
27		5335-1715022	Кронштейн
28		372205	Болт М14х1,5-6gх42
29		5336-1715027	Винт
30		514-1715012	Кронштейн
31		258268	Шплинт 1,2
