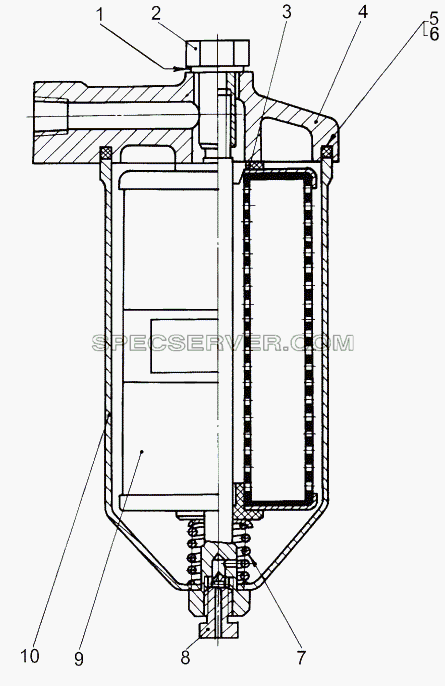

№		Номер детали	Наименование запчасти
1		535А-1503034	Прокладка
2		740-1117122	Болт
3		740-1117116	Прокладка верхняя
4		543-1015342	Крышка фильтра
5		0000-1308849	Кольцо У-85х80-2
7		740-1117029	Пружина
8		740-1117104	Пробка сливная
9		740-1117040	Элемент фильтрующий
10		740-1117078	Колпак

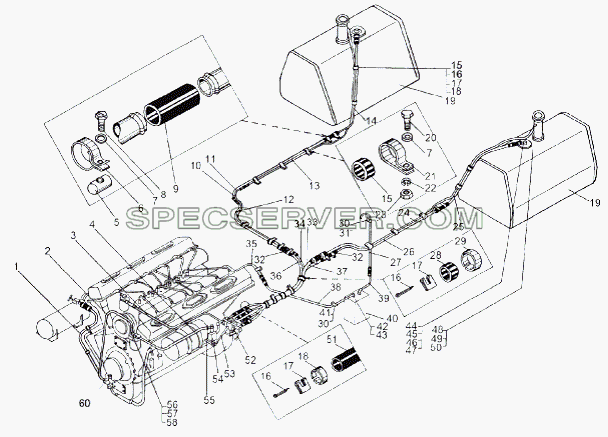

Монтажная схема топливопроводов 543 для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		543-1015792	Топливопровод от насоса к подогревателю
2		543-1104234-10	Топливопровод
3		543-1104242	Топливопровод от фильтра к крану слива топлива
4		543-1104536	Шланг соединительный
5		374179	Гайка М6-6Н
6		535Б-3506112	Хомут шланга
7		252004	Шайба 6
8		370537	Болт М6-6gх35
9		543-1104211	Шланг соединительный Ф18х100
10		543-1104264	Топливопровод от бака правого к крану
11		543-1104250	Топливопровод
12		543-1104268	Топливопровод правый
13		543-1104252	Топливопровод от крана слива к баку
14		543-1104202	Топливопровод первый
15		543-1804397	Прокладка
16		297575	Шплинт 5,6х22
17		297580	Пряжка
18		297582	Лента
19		543-1101010-10	Бак топливный
20		201418	Болт М6-6gх16
21		379665	Кпяммер
22		252134	Шайба 6Т
23		250508	Гайка М6-6Н
24		543-1104251	Топливопровод к баку
25		543-1104208	Топливопровод бака
26		543-1104265	Топливопровод от бака левого к крану
27		543-1104276	Трубка вентиляционная длинная
28		543-3506226-А	Прокладка
29		297584	Лента
30		543-3506223	Прокладка
31		315402	Кляммер
32		543-1104213	Шланг соединительный
33		543-1104248	Топливопровод
34		543-1104249	Топливопровод
35		543-1104516	Топливопровод сливной от форсунок к шлангу
36		543-1104272-Б	Топливопровод
37		543-1104269-Б	Топливопровод
38		543-1104524	Топливопровод сливной от шланга к бачку
39		543-1104277-10	Трубка вентиляционная
40		547А-1129019	Бачок
41		315412	Кляммер
43		543-1105514	Гайка М12х1,5
44		543-1104194	Патрубок переходной
45		258253	Шплинт 1,2х175
46		535А-1104224	Болт поворотного угольника
47		535А-1104226-А	Прокладка
48		379078	Угольник
49		379225	Гайка М14х1,5-6Н
50		379275	Муфта
51		543-1104212	Шланг 8х70
52		543-1116010-01	Кран топливораспределительный
53		543-1035066	Шланг
54		0000-1133084	Ручной топливоподкачивающий насос РНМ-1К У2
55		543-1303530	Хомут
56		543-1104224	Болт поворотного угольника
57		535А-1018157	Кольцо уплотнительное
58		543-1104584	Переходник
60		535Б-1018296	Прокладка
60		543-1104526	Прокладка

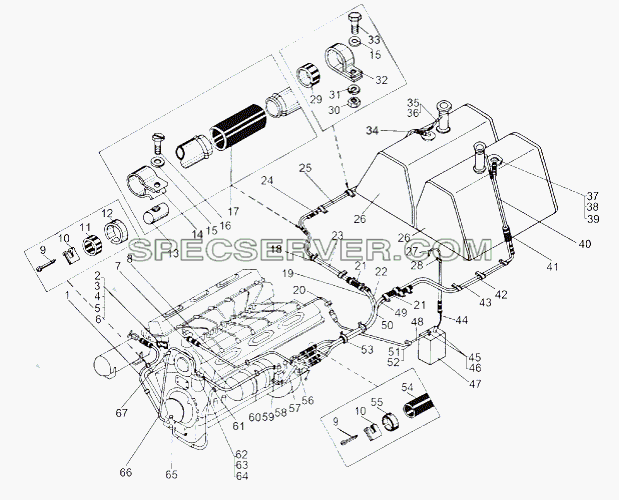

Монтажная схема топливопроводов 543A для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		543-1015792	Топливопровод от насоса к подогревателю
2		543-1104626	Кронштейн топливопровода
3		543-1105514	Гайка М12х1,5
5		201416	Болт М6-6gх12
6		252137	Шайба 12.ОТ
7		543-1104536	Шланг соединительный
8		543-1104242	Топливопровод от фильтра к крану слива топлива
9		297575	Шплинт 5,6х22
10		297580	Пряжка
11		543-3506226-А	Прокладка
12		297588	Лента
13		374179	Гайка М6-6Н
14		535Б-3506112	Хомут шланга
15		252004	Шайба 6
16		370537	Болт М6-6gх35
17		543-1104211	Шланг соединительный Ф18х100
18		543-1104268	Топливопровод правый
19		543-1104272-Б	Топливопровод
20		543-1104516	Топливопровод сливной от форсунок к шлангу
21		543-1104213	Шланг соединительный
22		543-1104248	Топливопровод
23		543-1104250	Топливопровод
24		543А-1104264	Топливопровод от бака
25		543А-1104252	Топливопровод
26		543-1101010-10	Бак топливный
27		543-1104276	Трубка вентиляционная длинная
28		315406	Кляммер
29		543-1804397	Прокладка
30		250508	Гайка М6-6Н
31		252134	Шайба 6Т
32		379665	Кпяммер
33		201418	Болт М6-6gх16
34		543А-1104202	Топливопровод от бака
35		543А-1104266	Трубопровод
36		379078	Угольник
37		543-1104194	Патрубок переходной
38		535А-1104226-А	Прокладка
39		535А -1104224	Болт угольника поворотного
40		543А-1104208	Топливопровод от бака
41		535А-1804394	Шланг
42		543А-1104265	Топливопровод
43		543 А-1104251	Топливопровод
44		543-1104277-10	Трубка вентиляционная
45		379225	Гайка М14х1,5-6Н
46		379275	Муфта
47		547А-1129040	Бачок
48		543-1104524	Топливопровод сливной от шланга к бачку
49		543-1104249	Топливопровод
50		543-1104269-Б	Топливопровод
51		543-3506223	Прокладка
52		315412	Кляммер
53		379162	Кляммер
54		543-1104212	Шланг 8х70
55		297582	Лента
56		543-1116010-01	Кран топливораспределительный
57		543-1035066	Шланг
58		0000-1133084	Ручной топливоподкачивающий насос РНМ-1К У2
59		64229-1303530	Хомут
60		379673	Кляммер
61		543-1104584	Переходник
62		543-1104224	Болт поворотного угольника
63		535А-1018157	Кольцо уплотнительное
64		258253	Шплинт 1,2х175
65		535Б-1018296	Прокладка
66		543-1104234-10	Топливопровод
67		379168	Кляммер

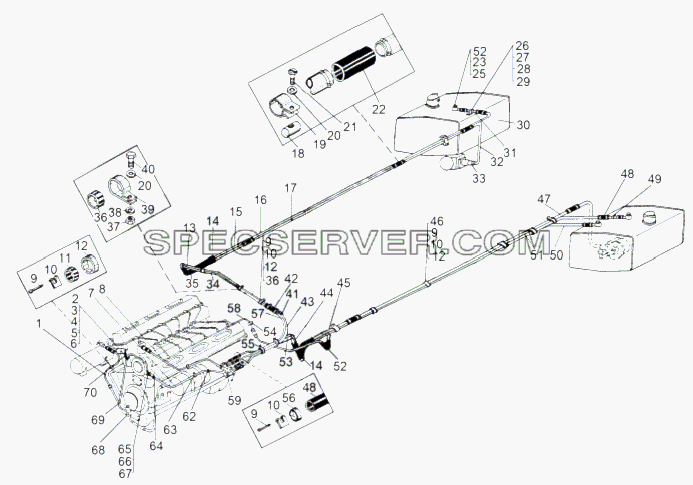

Монтажная схема топливопроводов 543 M для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		543-1015792	Топливопровод от насоса к подогревателю
2		543-1104628	Кронштейн топливопровода
3		543-1105514	Гайка М12х1,5
4		543-3506222	Прокладка
5		201416	Болт М6-6gх12
6		252137	Шайба 12.ОТ
7		543-1104536	Шланг соединительный
8		543-1104242	Топливопровод от фильтра к крану слива топлива
9		297575	Шплинт 5,6х22
10		297580	Пряжка
11		543-3506226-А	Прокладка
12		297588	Лента
13		543В-1104268	Топливопровод
14		7911-1018374	Рукав d.25
15		543В-1104248	Топливопровод
16		543В-1104252	Топливопровод
17		543В-1104264	Топливопровод
18		374179	Гайка М6-6Н
19		535Б-3506112	Хомут шланга
20		252004	Шайба 6
21		370537	Болт М6-6gх35
22		543-1104211	Шланг соединительный Ф18х100
23		535А -1104238-10	Болт угольника поворотного
24		535А-1104237	Прокладка
25		258250	Шплинт 1,2х100
26		543-3506223	Прокладка
27		379202	Кляммер
28		250511	Гайка М8х1-6Н
29		252135	Шайба 8Т
30		543В-1101010-11	Бак топливный
31		543В-1104256	Топливопровод
32		543В-1104200	Топливопровод
33		64229-1303650	Хомут
34		543В-1104250	Топливопровод
35		403602	Кляммер
36		543-1804397	Прокладка
37		250508	Гайка М6-6Н
38		252134	Шайба 6Т
39		379665	Кпяммер
40		201418	Болт М6-6gх16
41		547А-1104576	Шланг
42		543Д-1104213	Шланг соединительный d.18х140
43		543В-1104275	Топливопровод
44		543В-1104274	Топливопровод
45		543В-1104257	Топливопровод распределителя
46		543-4216151-А2	Прокладка
47		543В-1104265-10	Топливопровод
48		543-1104212	Шланг 8х70
49		315412	Кляммер
50		543В-1104254	Топливопровод
51		543В-1104251	Топливопровод
52		535А-3506408	Рукав d.10
53		543В-1104270	Топливопровод
54		315406	Кляммер
55		379162	Кляммер
56		297582	Лента
57		543В-1104272	Топливопровод
58		543-1104516	Топливопровод сливной от форсунок к шлангу
59		543-1116010-01	Кран топливораспределительный
60		537-1104530	Угольник поворотный с патрубком в сборе
62		543-1303530	Хомут
63		379673	Кляммер
64		543-1104584	Переходник
65		543 -1104224	Болт угольника поворотного
66		535А-1018157	Кольцо уплотнительное
67		258253	Шплинт 1,2х175
68		535Б-1018296	Прокладка
69		543-1104234-10	Топливопровод
70		379168	Кляммер

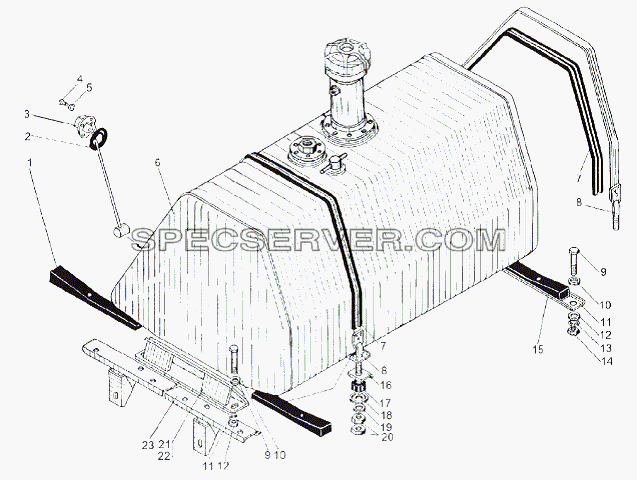

Установка топливных баков 543 для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		543-1101155-Б	Прокладка внутренняя
2		543-3806026	Прокладка
3		БМ127-3806600	Датчик
4		220007	Винт
5		25200	Шайба
6		543-1101010-10	Бак топливный
7		543-1101132	Прокладка ленты
8		543-1101110-Б	Хомут крепления бака
9		371685	Болт М10-6gх65
10		252006	Шайба 10
11		543-1101183-Б	Опора бака
12		252039	Шайба 10
13		252136	Шайба 10.ОТ
14		250512	Гайка М10-6Н
15		543-1101156	Прокладка наружная
16		543-1101188-20	Прокладка
17		543-1302105	Подушка
18		543-1302106	Тарелка подушки
19		252016	Шайба 14
20		250558	Гайка М14-6Н
21		543-1101217-А	Упор левый
22		543-1101216-Б	Упор правый
23		543-1101284-Б	Подкладка упора

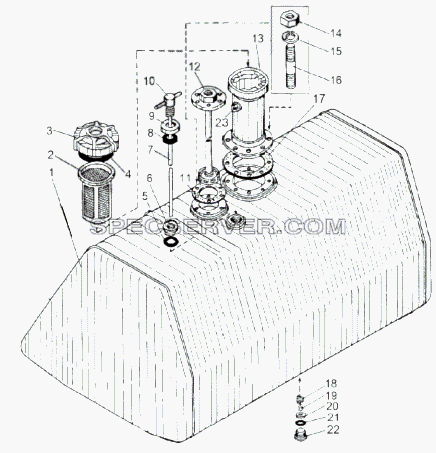

Бак топливный 543-1101010-10 (для шасси 543, 543А) для МАЗ-543 (7310) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		543-1101012-10	Корпус топливного бака
2		543-1101230-В	Фильтр заливной горловины
3		200-1103010	Пробка топливного бака в сборе
4		200-1103075	Прокладка пробки топливного бака
5		535А-1018157	Кольцо уплотнительное
6		543-1101075	Втулка
7		543-1101041-Б	Линейка топливомерная
8		543-1101044-10	Прокладка линейки
9		543-1101055	Шайба линейки
10		543-1101036-Б	Линейка топливомерная
11		543-1104474-01	Прокладка
12		543-1104470-А	Трубка
13		543-1101085-11	Труба топливного бака
14		250511	Гайка М8х1-6Н
15		252135	Шайба 8Т
16		373236	Шпилька М8х20
17		543-1101089-02	Прокладка
18		543-1718366	Пружина клапана
19		0000-3410201	Шарик 26.988-100
20		543-1718370	Седло клапана
21		0000-3515839	Кольцо У-35х30-2
22		547В-1101348-01	Пробка сливная
23		262542	Пробка КГ 1/4"
