Грузовые автомобили MAN ZDR-KSM. Руководство - часть 26



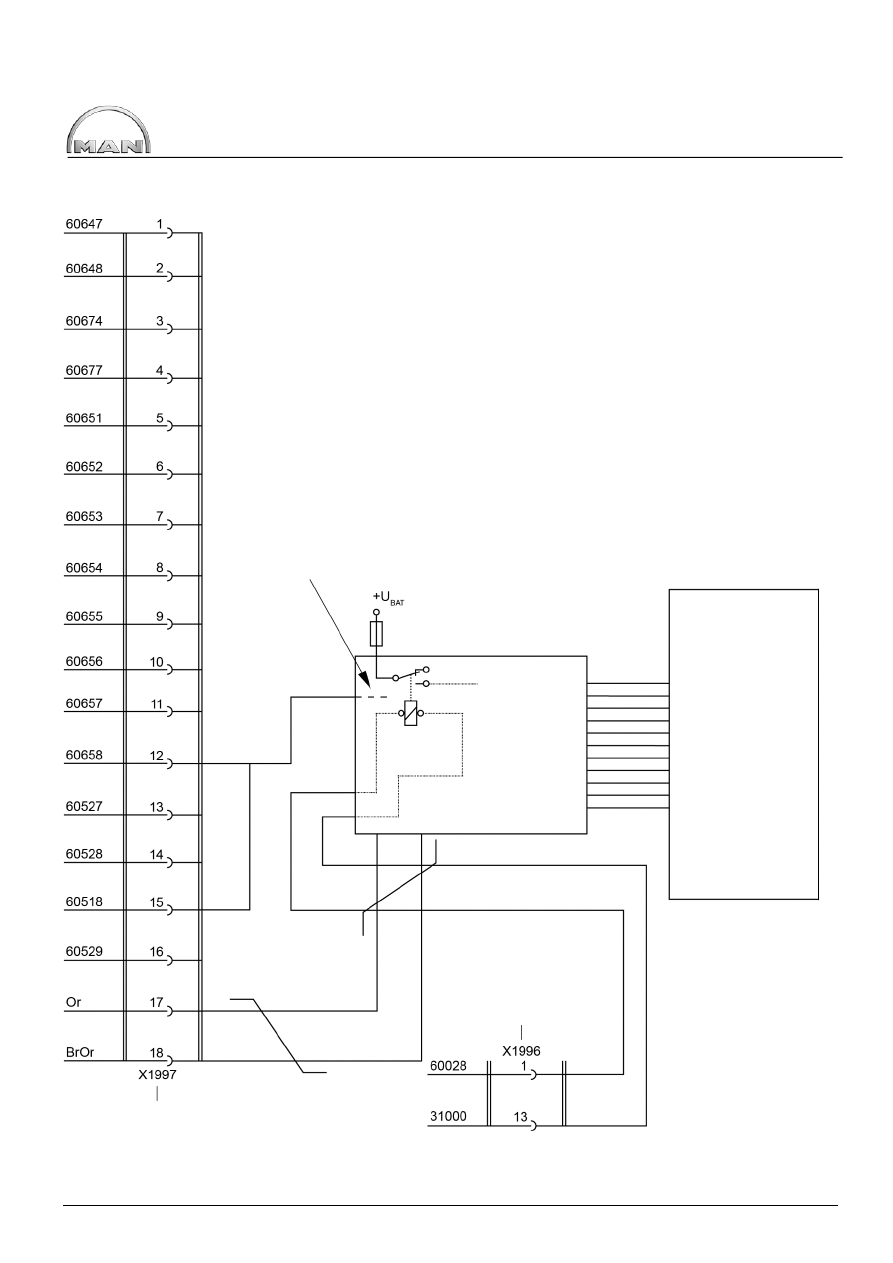

Пример подключения для подключения электронного оборудования надстройки с помощью интерфейса
CAN.







После отключения клеммы 15 сигнал

«готовность к работе» (X1997/контакт 12)

сохраняется ещё в течение 2 секунд (для

завершения работы блока управления

надстройки

Внутри кабины

Снаружи  кабины

Внутри кабины

Снаружи  кабины

Блок управления  надстройки

Надстройка

102



10.0 Краткое описание назначения контактов разъёмов интерфейсов



Интерфейс ZDR (FFR)* / Стандартная комплектация: 18 контактный разъем X1996 (бесцветный / код. 4)

Место установки: передняя часть кабины, справа

Контакт разъёма

Номер проводника /

площадь сечения

Назначение.

X1996/1

60043

/ 0,75 мм

2



Клемма 15 центрального блока предохранителей и реле

(автомат F582/6 A)

X1996/2

60525

/ 0,75 мм

2



ZDR 1+3+5+7

X1996/3

40354

Запрос NA1

1



X1996/4

40141

Статус NA1

1



X1996/5

40355

Запрос NA2

1



X1996/6

40142

Статус NA2

1



X1996/7

60526

/ 0,75 мм

2



ZDR 2+3+6+7

X1996/8

60641

/ 0,75 мм

2



ZDR 4+5+6+7

X1996/9

60524

/ 0,75 мм

2



Вход MDB; внешняя перемычка между контактами 9 и 12

X1996/10

60534

/ 0,75 мм

2



MDB 2 (3,09 кОм)

X1996/11

60535

/ 0,75 мм

2



MDB 1 (1,37 кОм)

X1996/12

60530

/ 0,75 мм

2



MDB 0 (511 Ом)

X1996/13

31000

/ 1 мм

2



Контакт массы для наружного подключения.

X1996/14

60105

/ 0,75 мм

2



Обороты двигателя

2



X1996/15

60531

/ 0,75 мм

2



Ограничение максимальной скорости 1 (511 Ом)

X1996/16

60533

/ 0,75 мм

2



Ограничение максимальной скорости  2 (1,37 кОм)

X1996/17

60639

/ 0,75 мм

2



Ограничение максимальной скорости 3 (3,09 кОм)

X1996/18

60523

/ 0,75 мм

2



Вход для ограничения макс. скорости; внешняя перемычка

между контактами 15 и 18



* Описание этого интерфейса можно найти

•

для сервисных и партнёрских предприятий MAN в SI 68102

•

для  производителей  кузовных  работ  в  документе  «Регулировка  частоты  вращения  двигателя  для

привода оборудования надстройки с помощью интерфейса в компьютере управления автомобилем

(ZDR в FFR)» на сайте www.manted.de.

1

только при наличии механизма отбора мощности

2

только при наличии «интерфейса ZDR с модулем KSM»







103





Интерфейс ZDR (KSM)* / специальное оснащение:

18 контактный разъем X1997 (бесцветный / код. 6)

Место расположения: передняя часть кабины, справа

Контакт

разъёма

Номер проводника /

Площадь сечения

Назначение.

X1997/1

60647 / 0,75 мм

2



DrzMomBgr 1+3

X1997/2

60648 / 0,75 мм

2



DrzMomBgr 2+3

X1997/3

60674 / 0,75 мм

2



LS1_Konfig (

Заводская установка: Предупреждающий

сигнал о повышенной температуре охлаждающей

жидкости)

X1997/4

60677 / 0,75 мм

2



LS2_Konfig (

Заводская установка: Предупреждающий

сигнал о недостаточном давлении масла)

X1997/5

60651 / 0,75 мм

2



HS1_Konfig (

Заводская установка: Стояночный тормоз)

X1997/6

60652 / 0,75 мм

2



HS2_Konfig (

Заводская установка: Рабочие тормоза)

X1997/7

60653 / 0,75 мм

2



HS3_Konfig (

Заводская  установка:  Передача  заднего

хода)

X1997/8

60654 / 0,75 мм

2



HS4_Konfig (

Заводская установка: Сцепление)

X1997/9

60655 / 0,75 мм

2



LS3_Konfig (

Заводская установка: Положение N КПП)

X1997/10

60656 / 0,75 мм

2



Контрольная лампа

X1997/11

60657 / 0,75 мм

2



HS5_Konfig (

Заводская  установка:  Предупреждающий

сигнал о низком уровне топлива в баке)

X1997/12

60658

/ 1 мм

2



Готовность к работе

X1997/13

60527 / 0,75 мм

2



SET+

X1997/14

60528 / 0,75 мм

2



SET-

X1997/15

60518 / 0,75 мм

2



ВЫКЛ; внешняя перемычка между контактами 12 и 15

X1997/16

60529 / 0,75 мм

2



MEM

X1997/17

оранжевый / 0,75 мм

2



A-CAN –H

X1997/18

коричнево-оранжевый / 0,75 мм

2

  A-CAN –L







104



6 контактный разъем X3311 (синий / код. 3)

Место расположения: передняя часть кабины, справа

Контакт

разъёма

Номер проводника / площадь сечения

Назначение

X3311/1

40363 / 0,75 мм

2



NMV

1



X3311/2

40155 /

0,75 мм

2



Включатель пневмопривода NMV

1



X3311/3

60676 / 0,75 мм

2



Размыкание WSK/блокировка переключения

на более высокую передачу

X3311/4

60675 / 0,75 мм

2



Конфигурация PWM

X3311/5

60678 / 0,75 мм

2



Размыкание сцепления/внешний запрос на

включения «нейтрали» (положение N) КПП

X3311/6

40501 / 0,75 мм

2



Программированное переключение передач

АКП типа HP



1

только при наличии механизма отбора мощности NMV



6 контактный разъем X1428 (чёрный)

Место расположения: рядом с центральным блоком предохранителей и реле

Контакт

разъёма

Номер проводника / площадь сечения

Назначение

X1428/1

16507

/ 1 мм

2



Сигнал пробега с тахографа

X1428/2

16514

/ 1 мм

2



Сигнал скорости с тахографа

X1428/3

31000

/ 1 мм

2



Контакт массы для наружного

подключения

X1428/4

59104

/ 1 мм

2



Сигнал «Двигатель работает»

X1428/5

71000

/ 1 мм

2



Сигнал «Фонари заднего хода включены»

X1428/6

Не используется

Не используется
