Lexus ES 200, ES 250, ES 350. Руководство - часть 119

503

7-3.

Самостоятельное техническое обслуживание

7

Техническое

 об
сл

уживание

 и

 ух

од
 за
 автомобилем

■

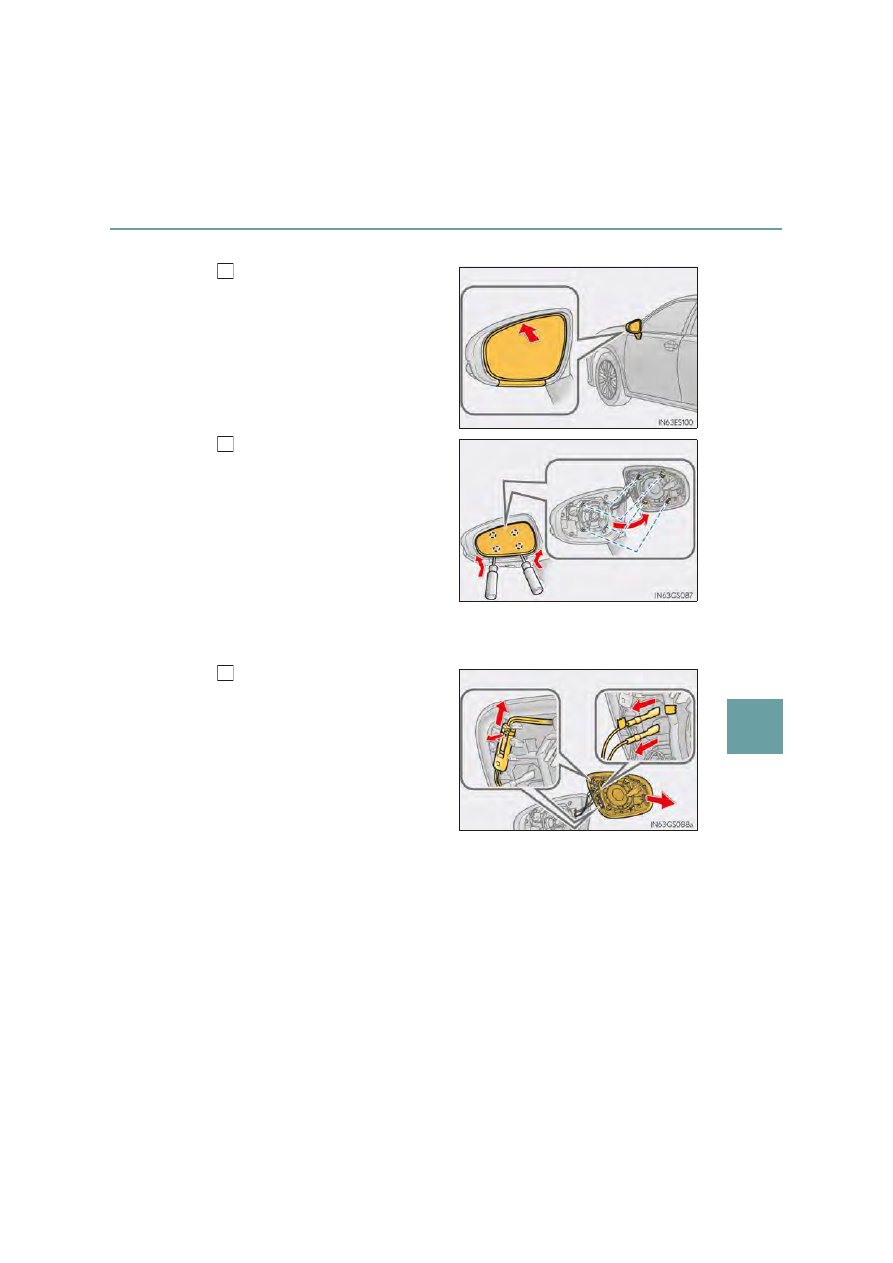

Наружные фонари подсветки входа

Нажмите  на  верхнюю  часть
наружного  зеркала  заднего
вида,

чтобы

наклонить

поверхность  зеркала  вверх,
и закрепите защитную ленту
на  нижней  части  кожуха
зеркала.

Вставьте 2 отвертки

с

плоским  жалом,  обернутые
защитной

лентой,

и

отсоедините

крепления,

находящиеся

позади

зеркала.

Извлеките  зеркало  на  себя,  по-
очереди освобождая крепления 2.

Работайте

осторожно,

будьте

внимательны,  чтобы  не  уронить
зеркало.

Отсоедините

разъемы

позади  зеркала  и  снимите
его.

При  снимании  тонких  разъемов
обязательно  пометьте  один  из
разъемов  фрагментом  ленты  во
избежание

путаницы

при

повторной установке.

Работайте

осторожно,

будьте

внимательны,  чтобы  не  уронить
зеркало.

При  обращении  с  зеркалом  не
дотрагивайтесь

до

деталей,

покрытых смазкой.

Количество

установленных

разъемов

зависит

от

комплектации

автомобиля.

1

2

3

504

7-3.

Самостоятельное техническое обслуживание

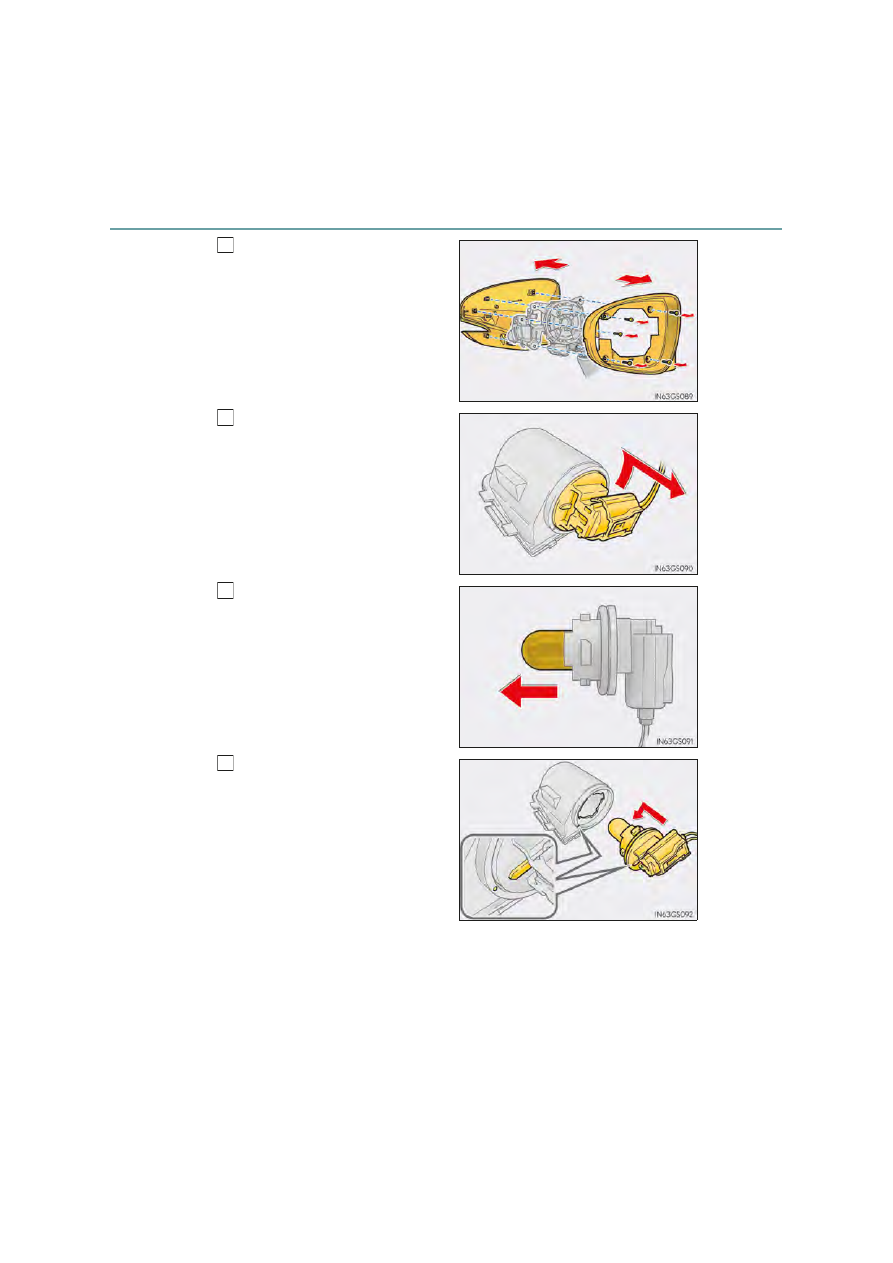

Отверните  винты  и  снимите
кожух зеркала.

Поверните  лампу  за  цоколь
против часовой стрелки.

Извлеките лампу.

После

установки

новой

лампы  закрепите  цоколь  на
корпусе фонаря.

При установке цоколя совместите
метки,  нанесенные  на  корпус
фонаря и цоколь.

4

5

6

7

505

7-3.

Самостоятельное техническое обслуживание

7

Техническое

 об
сл

уживание

 и

 ух

од
 за
 автомобилем

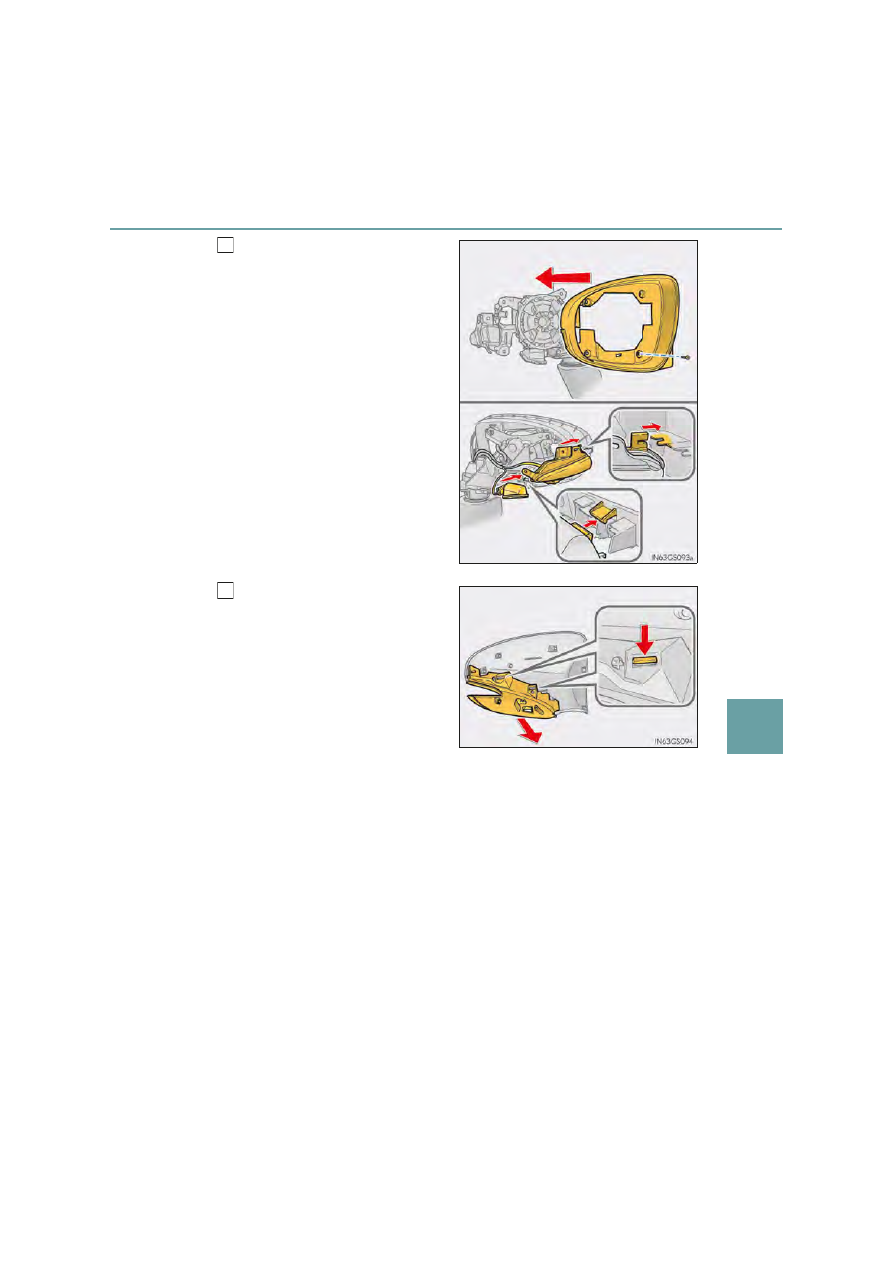

Установите

защитный

козырек  на  раму  зеркала,
закрепите  его  винтом,  затем
установите фонарь бокового
указателя

поворота

и

фонарь  наружной  подсветки
входа.

Винт устанавливайте только в том
положении,  которое  указано  на
рисунке.

Боковой

указатель

поворота:

установите, совместив держатели
на фонаре и кожухе.

Наружная

подсветка

входа:

закрепите,  совместив  держатели
в  выемке  на  корпусе  фонаря  с
держателями на кожухе.

Отсоедините  держатели  и
разъедините

верхнюю

и

нижнюю

части

заднего

бокового кожуха зеркала.

8

9

506

7-3.

Самостоятельное техническое обслуживание

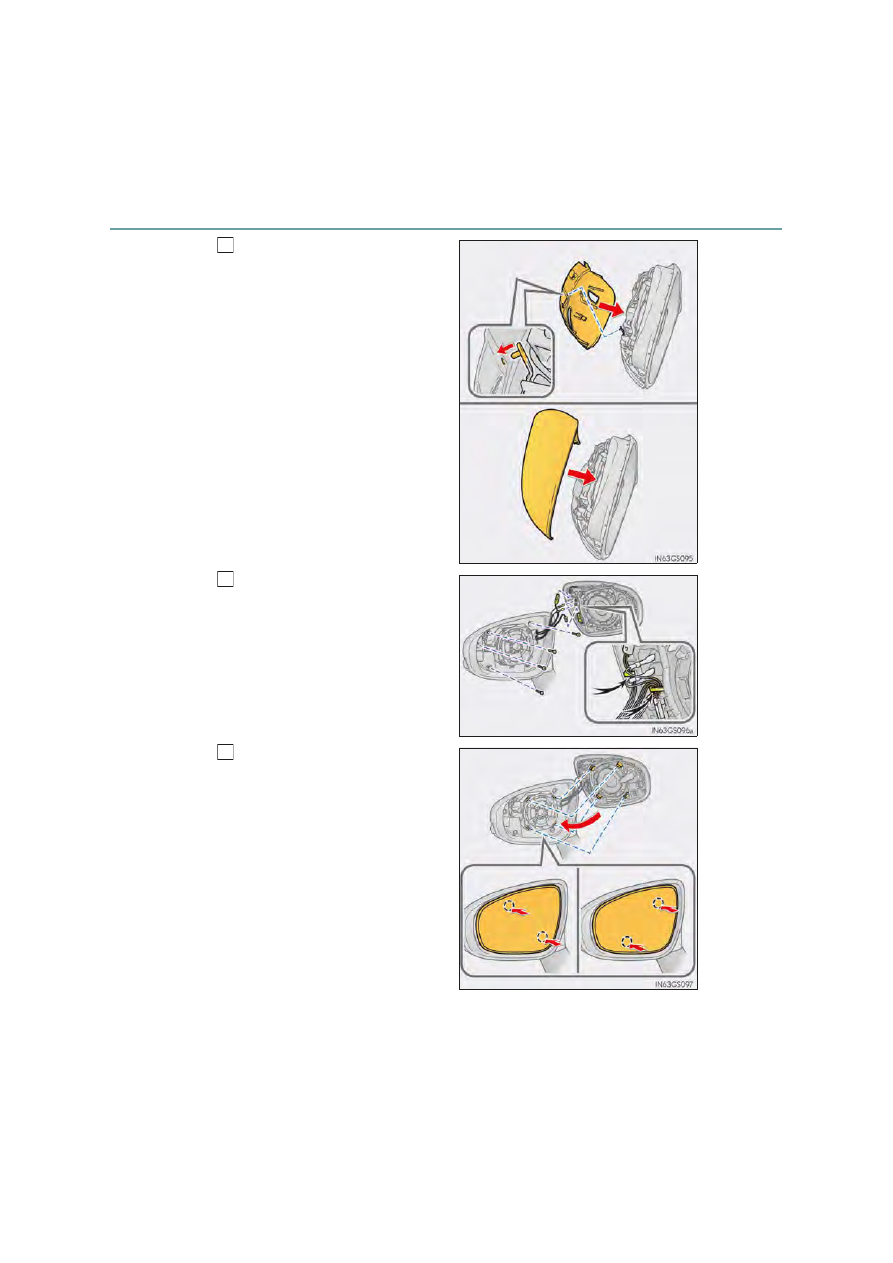

Установите  кожух  задней
стороны  зеркала,  установив
сначала

нижнюю,

затем

верхнюю часть.

При  установке  нижней  части
кожуха  уставьте  штифт  фонаря
бокового  указателя  поворота  в
отверстие на кожухе.

Закрепите  кожух  винтами  и
подсоедините

обратно

разъемы.

Закрепите  провода,  вернув  их  в
исходное

положение

под

крючками.

Совместите  крепления  и
закрепите

зеркало,

по-

очереди  нажав  на  каждую
расположенную

по

диагонали пару креплений.

Обязательно

вставляйте

крепления  в  показанном  на
рисунке порядке, и нажимайте на
них до щелчка.

Если  щелчка  не  слышно,  не
пытайтесь  вставить  крепления
силой.

Снимите

зеркало

и

проверьте

совмещение

креплений.

10

11

12
