The brake disc is shown removed for clarity.

Release the wheel speed sensor from the wheel knuckle.



Remove the bolt.

11
.

  CAUTION: Note the position of the hardened steel washer. The hardened steel washer must be

installed between the stabilizer bar link and the upper arm. Failure to follow this instruction may result in
damage to the vehicle.

  CAUTION: Use a Torx socket to prevent the ball joint rotating whilst removing the nut.

Remove the stabilizer bar link nut.



Discard the nut.

12
.

  CAUTION: To prevent the wheel knuckle falling outwards and disconnection of the halfshaft inner

joint, support the wheel knuckle.

Loosen the upper arm retaining nut.

13 . Using the special tool, release the upper arm ball joint.



Remove and discard the retaining nut.

14 . Remove the integrated body frame bracket.

Remove the 3 bolts and 1 nut.

15 . Remove the body mount retaining bolts.



Remove the 8 bolts.

16 .

  CAUTION: Only raise the body sufficiently to remove the body mount.

Raise the body.



Using suitable stands, raise the body to release the body mounts.

17 . Remove the body mount.

18
.

  CAUTION: Before disconnecting or removing the components, ensure the area around the joint

faces and connections are clean. Plug open connections to prevent contamination.

NOTE:



Some fluid spillage is inevitable during this operation.



Position a container to collect the fluid spillage.



Install blanking caps to the exposed ports.

19 . Remove the air cleaner assembly.

For additional information, refer to

Air Cleaner (19.10.01)

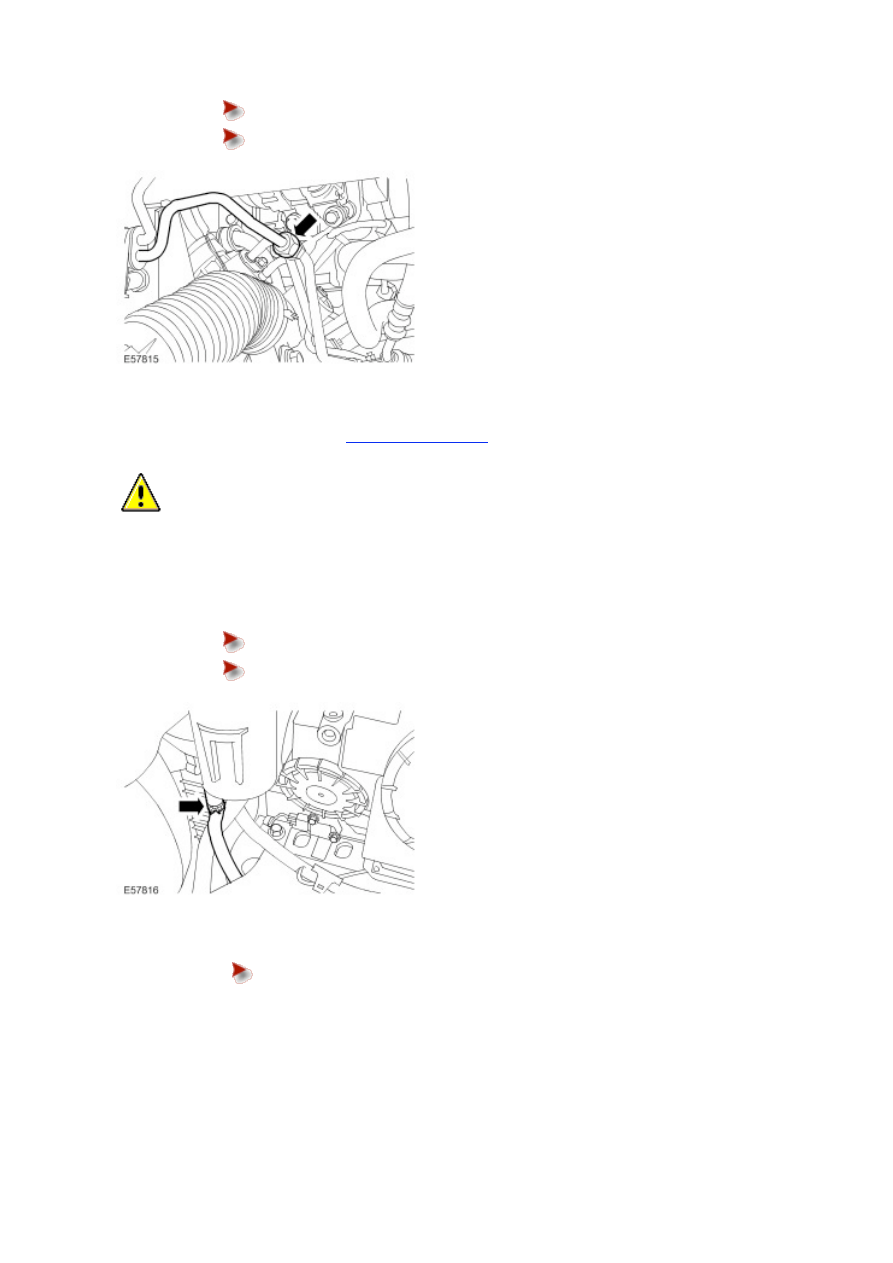

20
.

  CAUTION: Before disconnecting or removing the components, ensure the area around the joint

faces and connections are clean. Plug open connections to prevent contamination.

NOTE:



Some fluid spillage is inevitable during this operation.

Disconnect the fluid return line from the reservoir.



Position a container to collect the fluid spillage.



Reposition the fluid line into the wheel arch area.

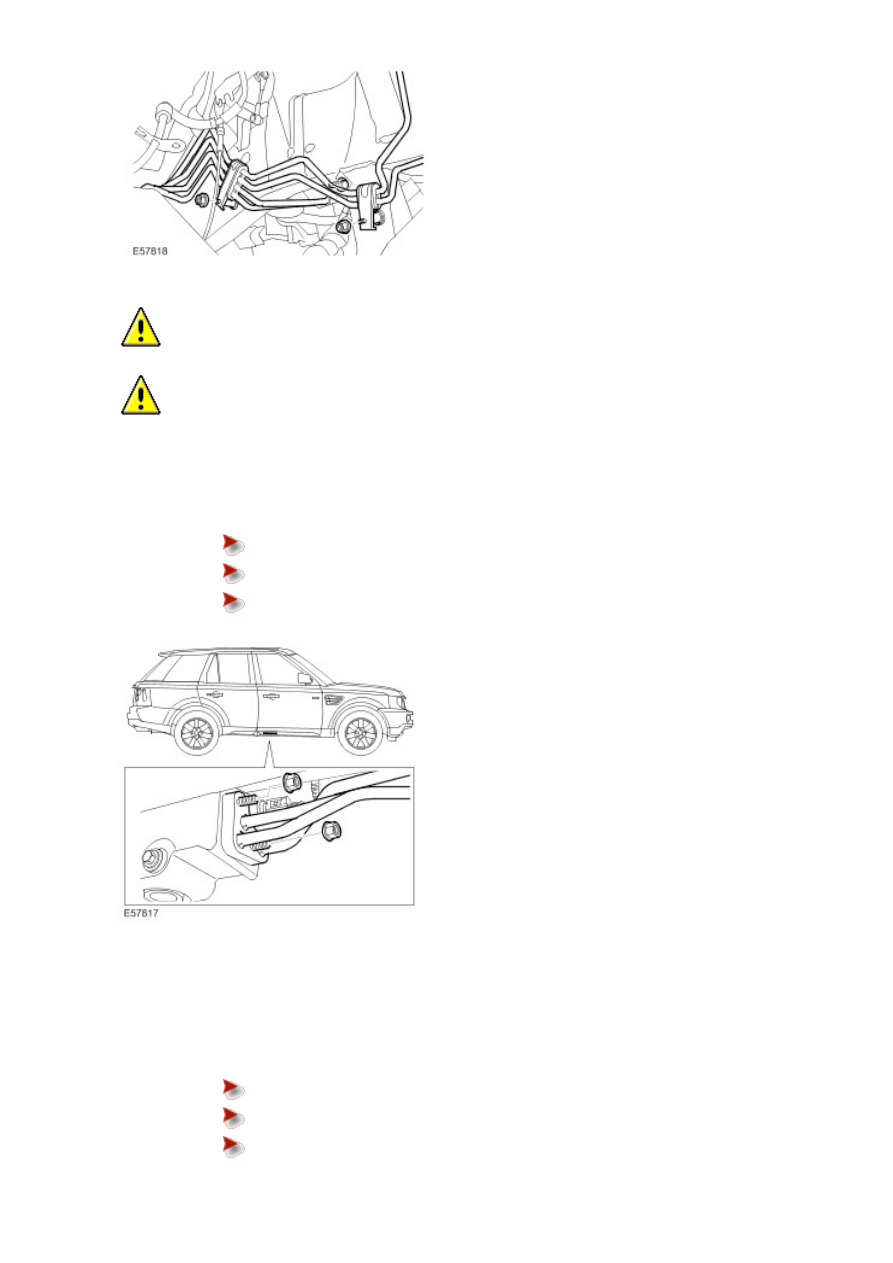

21 . Release the valve block to front stabilizer bar actuator pipe assembly mountings.



Remove the 2 nuts and 1 bolt.

  CAUTION: Always plug any open connections to prevent contamination.

  CAUTION: Before disconnecting or removing the components, ensure the area around the joint

faces and connections are clean. Plug open connections to prevent contamination.

NOTE:



Some fluid spillage is inevitable during this operation.

Disconnect the front actuator pipes from the valve block.



Position a container to collect the fluid spillage.



Remove and discard the 2 nuts.



Install blanking caps to the exposed ports.

23 . Remove the valve block to front stabilizer bar actuator pipe assembly.

Installation

1 . Check the valve block O-rings and plastic spacer washers are correctly installed.



A: Backing rings (white)



B: Outer clamping ring



C: O-ring seals
