Description

1

 -

Front axle valve block

2

 -

Pipe - Front axle valve block to front RH air spring damper module

3

 -

Front RH air spring damper module

4

 -

Front LH air spring damper module

5

 -

Pipe - Reservoir valve block to front axle valve block

6

 -

Pipe - Reservoir valve block to reservoir

7

 -

Pipe - Exhaust

8

 -

Rear RH air spring damper module

9

 -

Pipe - Rear axle valve block to rear RH air spring damper module

10

 -

Air silencer assembly

11

 -

Air inlet filter

12

 -

Pipe - Main inlet

13

 -

Rear LH air spring damper module

14

 -

Rear axle valve block

15

 -

Pipe - Reservoir valve block to rear axle valve block

16

 -

Pipe - Compressor inlet

17

 -

Pipe - Compressor exhaust

18

 -

Air supply unit

19

 -

Pipe - Air supply unit to reservoir valve block

20

 -

Reservoir valve block

21

 -

Reservoir

22

 -

Pipe - Front axle valve block to front LH air spring damper module

The air harness comprises ten separate nylon pipes which are connected between the system components with Voss
connectors. The pipes have the following diameters:

Pipe

Diameter

6 mm

Compressor inlet pipe

8 mm

Inlet filter to silencer

8 mm

Compressor exhaust pipe 10 mm

Silencer exhaust pipe

19 mm

If a pipe becomes damaged, an in-line connector is available for repair purposes. The pipes are secured to the body and the
chassis with a number of plastic clips.

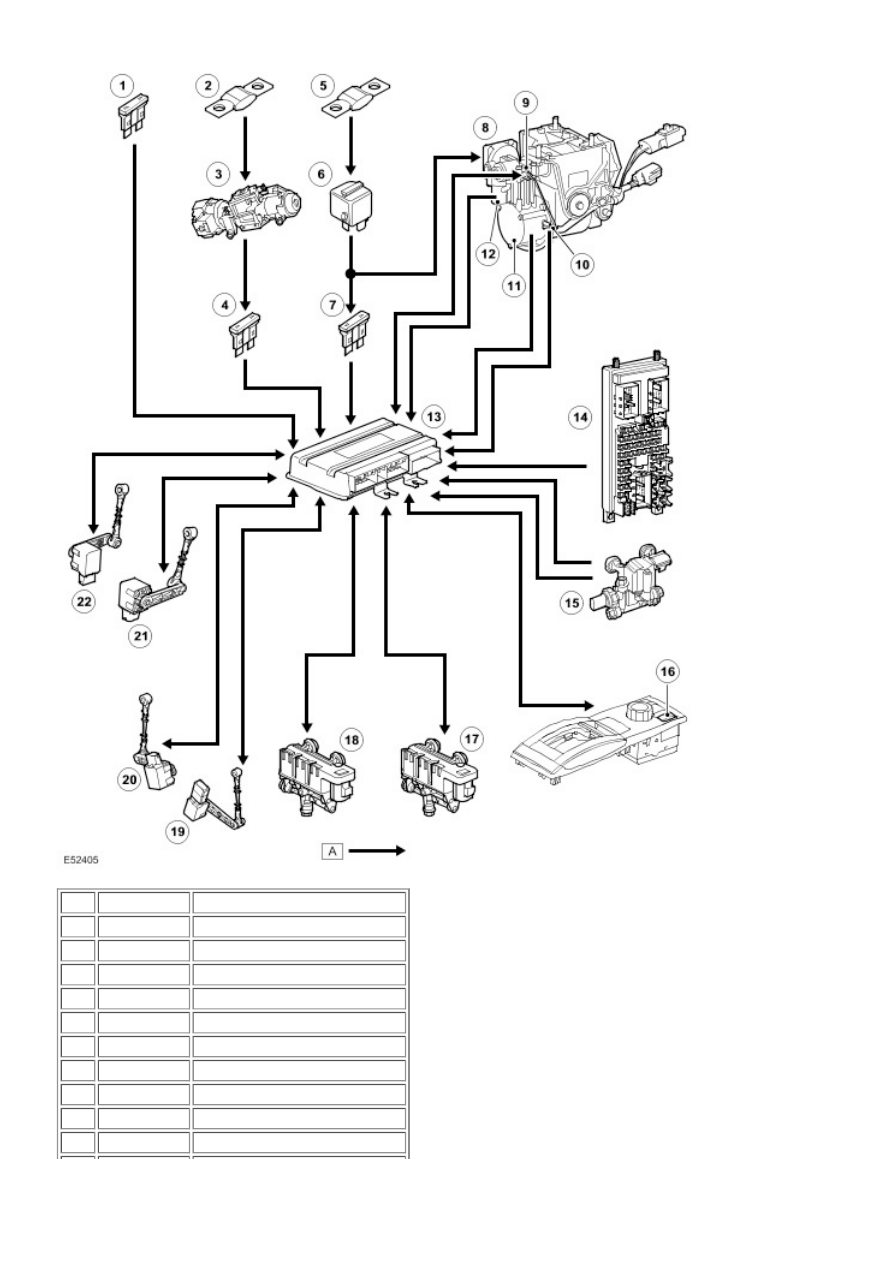

CONTROL DIAGRAM

NOTE:



A = Hardwired

Description

1



Fuse 26E (20A)

2



Fusible link 11E (30A)

3



Ignition switch

4



Fuse 35P (5A)

5



Fusible link 10E (60A)

6



Air supply unit relay

7



Fuse 3E (5A)

8



Air supply unit

9



Compressor temperature sensor

10



Motor temperature sensor



Motor

12



Exhaust valve solenoid

13



Air suspension control module

14



CJB

15



Reservoir control valve

16



Air suspension switch

17



Front control valve

18



Rear control valve

19



RH rear height sensor

20



LH rear height sensor

21



RH front height sensor

22



LH front height sensor
