Rear RH corner valve

14

 -

Rear RH air spring damper module

15

 -

Cross link valve

16

 -

Rear valve block

17

 -

Rear LH corner valve

18

 -

Rear LH air spring damper module

19

 -

Inlet air filter

20

 -

Pilot exhaust valve

21

 -

Exhaust

22

 -

Air silencer

23

 -

Pressure relief and exhaust valve

24

 -

Motor temperature sensor

25

 -

Electric motor

OPERATING MODES

The driver can manually select, using the air suspension switch, one of four ride states:

ON-ROAD - this height is the normal operating height of the vehicle
OFF-ROAD - this height is higher than the on-road height and provides improved ground clearance, approach,
departure and breakover angles
ACCESS - this height is lower than the on-road height and makes entering and exiting the vehicle easier for the
occupants
CRAWL (Locked at access) - this height allows the vehicle to be driven at the access height at low speeds to
provide increased roof clearance in low car parks etc.

HIGH SPEED - A non-selectable, automatic high speed mode is provided which lowers the vehicle height to improve vehicle
handling.

NOTE:



Vehicle height changes are prevented if the air suspension control module receives a 'Door Open' signal from the
Central Junction Box (CJB).

An additional 'TRANSPORTATION' mode is also available but is only selectable using T4.

An additional function allows the vehicle to be raised or lowered from outside of the vehicle when the vehicle is stationary.
This assists with the attachment of a trailer and is achieved using the buttons on the remote handset and the ignition switch
in the off position. The remote handset can be programmed to perform a number of additional functions. For additional
information, refer to

Handles, Locks, Latches and Entry Systems

 (501-14 Handles, Locks, Latches and Entry Systems)

If the air suspension control module senses that the vehicle has grounded and lost traction, the control module can
temporarily increase and/or redistribute the volume of air supplied to the affected air spring(s) to maximise the available
traction. This is known as extended mode and will be indicated to the driver by the lamps on the air suspension switch
flashing.

If the air suspension control module senses that the vehicle is prevented from moving upwards or downwards during a
height change or levelling correction, the control module will adopt a safe state and further height changes will be
suspended.

If a fault is detected by the air suspension control module, the control module will reduce the system functionality dependent
on the type and severity of the fault. The control module will also store a fault code which can be retrieved using T4. If a
severe fault occurs, the control module will attempt to put the vehicle in a safe condition. A fault is relayed to the driver by
the illumination of the air suspension warning indicator, the instrument cluster message center and an audible warning
emitted from the instrument cluster.

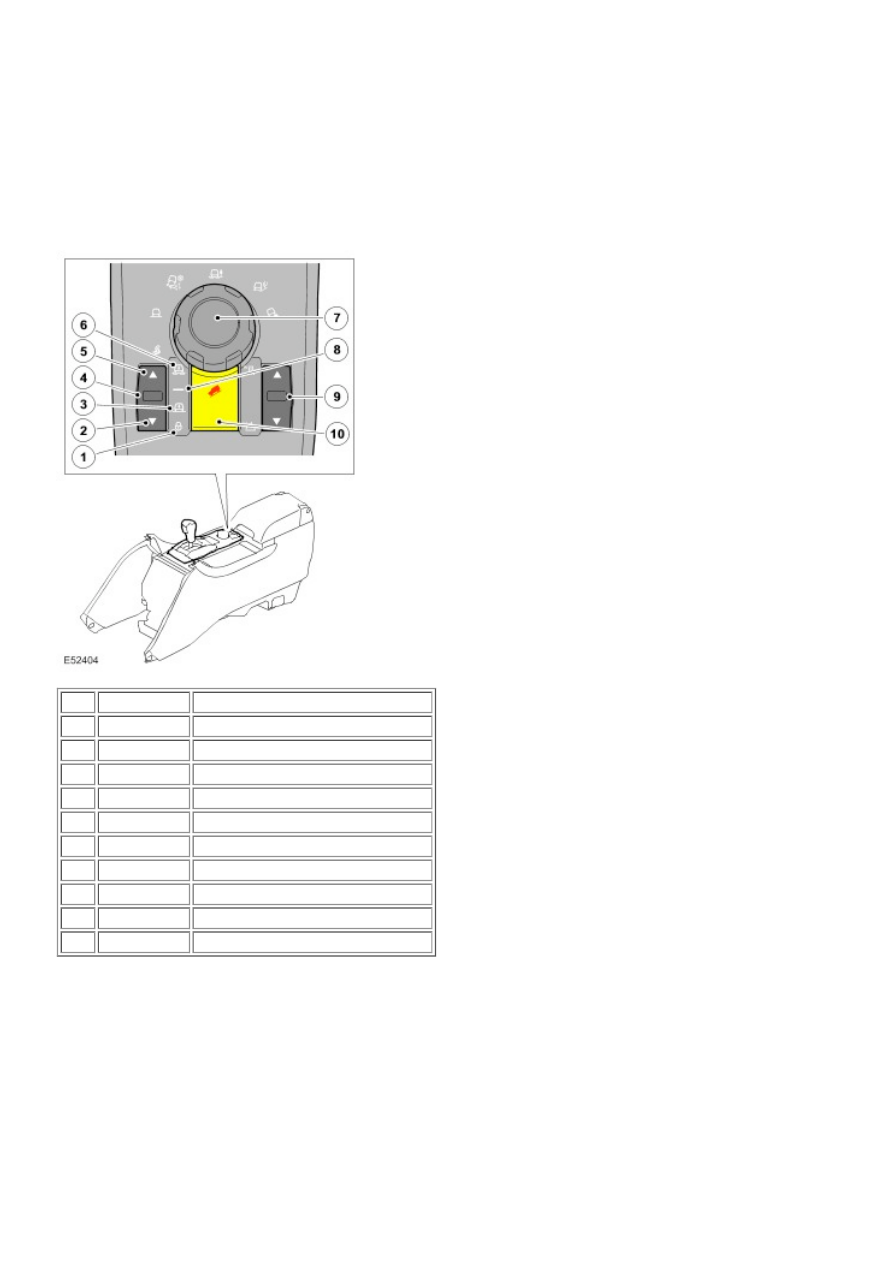

Air Suspension Switch Mode Lamps

Item Part Number

Description

1



Crawl (locked at access) mode lamp

2



Lowering lamp

3



Access mode lamp

4



Air suspension switch

5



Raising lamp

6



Off-road mode lamp

7



Terrain Response™ rotary control

8



On-road (normal height) lamp

9



Transfer box range selection switch

10



Hill Descent Control (HDC) switch

On-Road Mode

This is the normal ride height for the vehicle.

Off-Road Mode

Off-road mode will only be activated if the vehicle speed is less than 25 mph (40 km/h). The vehicle will be raised 55 mm
(2.2 in) higher than the on-road mode to provide additional body clearance and improved approach, departure and
breakover angles. If the vehicle speed exceeds 31 mph (50 km/h), the air suspension control module will automatically lower

NOTE:



The suspension can be automatically set to off-road mode when some Terrain Response programs and low range
are selected.

Access Mode

Access mode lowers the vehicle body height by 50 mm (2 in) and provides easier entry, exit and loading of the vehicle.
Access mode can be pre-selected when the vehicle is moving. The vehicle will partly lower as the vehicle speed decreases,
lowering to the full access mode height when the vehicle reaches 5 mph (8 km/h). If the required road speed is not reached
within a predetermined time, the air suspension will return the vehicle to the previously selected height.

Access mode can be selected at any vehicle speed. When access mode is selected, the response of the air suspension
system will depend on the vehicle speed:

If the vehicle speed is more than 12.5 mph (20 km/h), the air suspension control module will wait for up to one
minute for the vehicle speed to be reduced. The access mode lamp and the lowering lamp will flash while the air
suspension control module waits for the vehicle speed to be reduced, the on-road mode lamp will remain
illuminated. If the vehicle speed is not reduced sufficiently, the access mode request will be cancelled after 1 minute.
If the vehicle speed is less than 12.5 mph (20 km/h), the air suspension control module will lower the suspension to a
part lowered height and will remain at this height for up to one minute. The on-road mode lamp will extinguish as the
air suspension control module lowers the suspension to the part lowered height. The access mode lamp and the
lowering lamp will illuminate. When part lowered is reached, the lowering lamp will flash. If the vehicle speed is not
reduced to less than 5 mph (8 km/h) in the one minute period, the access mode request will be cancelled.
If the vehicle speed is less than 5 mph (8 km/h), the suspension will be lowered to access mode immediately. The
access mode lamp and the lowering lamp will illuminate. When the access mode height is reached, the lowering
lamp will be extinguished.

Access height may be selected up to 40 seconds after the ignition is turned off, provided that the driver's door has not been
opened within this time.

The suspension will automatically rise from access mode when the vehicle speed exceeds 6.2 mph (10 km/h). If access
mode was selected directly from off-road mode then the system will return to off-road mode when the vehicle speed
exceeds 6.2 mph (10 km/h). Otherwise the system will lift the suspension to On-road height.

Selecting Access Mode Directly from Off-Road Mode

When the suspension is in off-road mode height, pressing the air suspension switch once and then a second time before
the lowering lamp is extinguished, the control module will lower the suspension to access mode height. The control module
will remember to return the suspension to off-road height automatically if the vehicle speed increases above 6.2 mph (10
km/h).

Crawl (Locked at Access) Mode

Crawl mode allows the vehicle to be driven at access height. The vehicle is locked in access height and can be selected at
a speed of less than 21.7 mph (35 km/h) and can be driven at low speeds to improve clearance in areas with restricted
headroom, i.e. car parks. If the vehicle exceeds 24.8 mph (40 km/h), crawl mode will be cancelled and the vehicle will return
to on-road height.

Crawl mode allows the vehicle to be driven at low speeds with the suspension locked at the access mode height. This
allows the vehicle to be driven in low car parks etc. with increased roof clearance.

Crawl mode can be selected up to 21.7 mph (35 km/h) with a long press of the switch in the down direction. The access
mode lamp and the crawl mode lamp will be illuminated. When the control module is in crawl mode, on-road mode height
will be selected automatically if the vehicle speed exceeds 25 mph (40 km/h). At 18.6 to 21.7 mph (30 to 35 km/h) a
message is displayed in the message center to warn the driver to slow down or the vehicle will raise. Crawl mode can also
be manually cancelled by moving the switch in the up direction for 1 second. The crawl mode lamp will be extinguished.

High speed mode is a non-selectable, automatic mode which lowers the vehicle height by 20mm to improve vehicle
handling. This feature is fully automated and is 'invisible' to the driver.

If the vehicle speed exceeds 100 mph (160 km/h) for more than five seconds, the air suspension control module initiates the
high speed mode. When the vehicle speed reduces to less than 80 mph (130 km/h) for more than 30 seconds, the vehicle
returns to the On-Road height. This function is cancelled if a trailer is connected to the trailer socket.

Automatic Height Change Warnings

When the suspension is in off-road mode, access mode or crawl mode height, the air suspension control module will
change the suspension height automatically when the vehicle speed exceeds a predetermined threshold.

When the suspension is at off-road mode or crawl mode height, the control module issues a warning to advise the driver
that the vehicle is approaching the speed threshold. The instrument cluster sounder will emit a chime, a message will be
displayed in the message center and the on-road mode lamp and either the raising or lowering lamp will flash.

The off-road mode or crawl mode height speed warning is removed when the vehicle speed is reduced.

SPECIAL MODES

Door Open Functionality

If one or more of the vehicle doors are opened during a height change when the vehicle is stationary, the air suspension
control module will restrict further height change. The door open signal is transmitted by the CJB on the high speed CAN bus
and received by the air suspension control module. This keeps the vehicle level to the set height when a door opens to
allow for changes in loading conditions.

A hardwired door status signal is also transmitted from the CJB to the air suspension control module. This signal provides
door status information when the high speed CAN bus is off, i.e.; during periodic re-levelling.

The lamp on the air suspension switch for the target mode height will remain illuminated and the raising or lowering lamp will
flash.

If all of the doors are closed within 90 seconds, the height change will resume. If the 90 second period is exceeded and all
of the doors are not closed, the height change will be cancelled. The mode lamps showing the previously selected height
and the target height will be illuminated. The mode height change can be reselected by operating the switch, however, if the
vehicle is driven at speed of more than 5 mph (8 km/h) the control module will continue to raise or lower the vehicle to the
target mode height.

Extended Mode

If the vehicle becomes grounded and the traction control becomes operational, the air suspension control module
automatically increases the mass of air in the air springs to raise the vehicle clear of the obstruction. Extended mode is
activated automatically and cannot be selected manually.

When the air suspension control module has activated the extended mode, the off-road mode lamp will flash if the
suspension is above off-road mode height. The off-road mode and on-road mode lamps will flash if the suspension is
between off-road mode and on-road mode heights. The on-road mode and access mode lamps will flash if the suspension
is between on-road mode and access mode. A message will also be displayed in the message center.

To exit the extended mode, press the air suspension switch briefly in the up or down position or alternatively drive the
vehicle at a speed of more than 3 mph (5 km/h) for 45 seconds.

Additional Lift in Extended Mode

When extended mode has been invoked and the automatic lifting of the vehicle is complete, the driver can request an
additional lift of the vehicle. This can be particularly useful when extended mode has been activated on soft surfaces.
