Rear Stabilizer Bar Link (64.35.24)

Removal

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the wheel and tire.

3 .

  CAUTION: Use a wrench on the hexagon provided to prevent the ball joint rotating.

Remove the stabilizer bar link.

Installation

1 . Install the stabilizer bar link.



Tighten the nuts to 115 Nm (85 lb.ft).

2 . Install the wheel and tire.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

Lower Arm Bushing

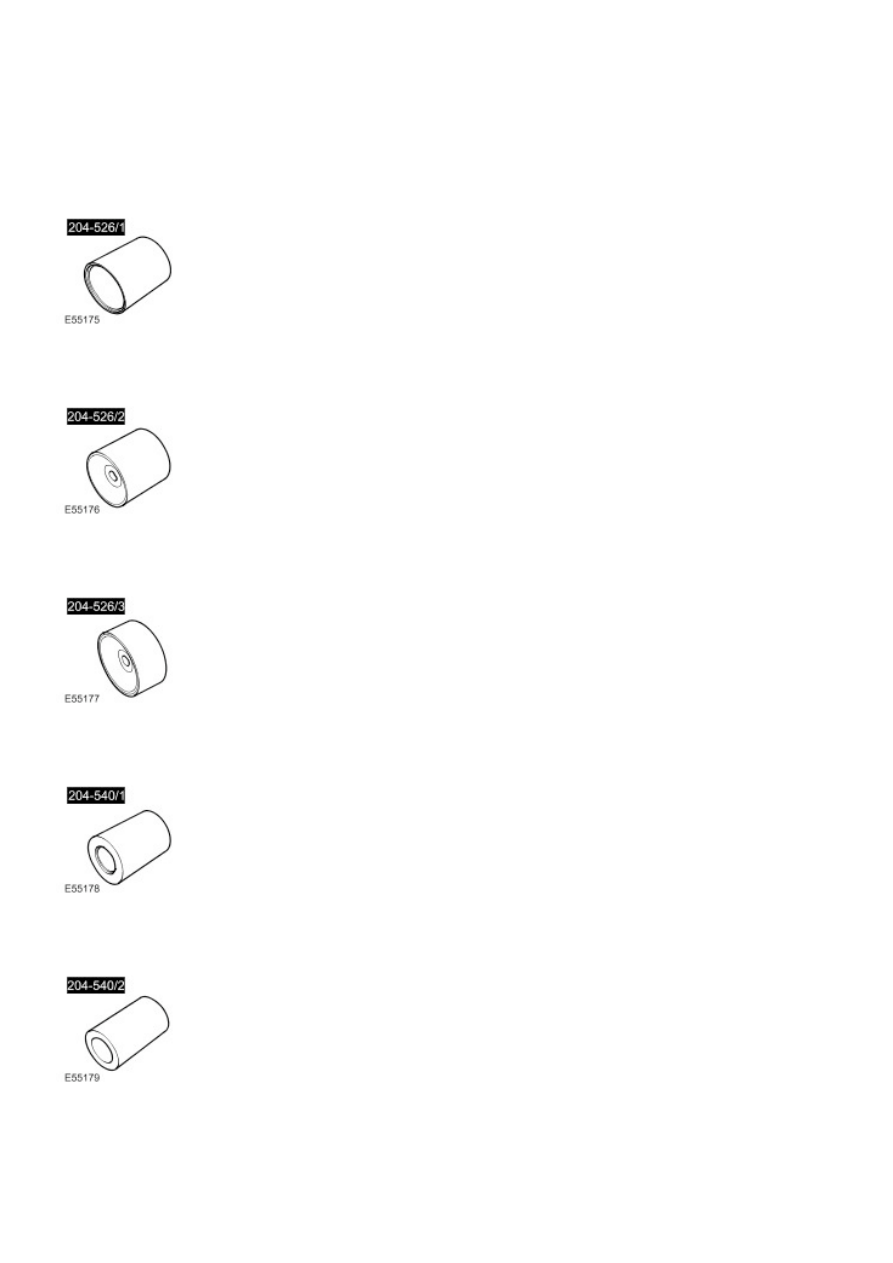

Special Service Tools

Receiver rear lower arm front bush
204-526/1

Remover rear lower arm front bush
204-526/2

Installer rear lower arm front bush
204-526/3

Receiver rear lower arm rear bush
204-540/1

Remover rear lower arm rear bush
204-540/2

Removal

NOTE:



The bushings must be replaced in pairs, LH and RH sides.

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the wheels and tires.

3 . Remove the LH lower arm.

For additional information, refer to

Lower Arm (64.35.54)

4 . Remove the RH lower arm.

5 . Note the position of the bushing in relation to the lower arm.

6 .

  CAUTION: The bush flanges need to be removed to allow bush removal.

NOTE:



Take note of the fitted position of the bush.

Using a suitable tool, bend over the bush flanges.

7 . Using a hacksaw, remove the flange from the bushing, making sure the upper arm is not damaged.

8 . Using the special tools, remove and discard the lower arm rear bushings.

Installation

1 .

  CAUTION: Make sure the bush is correctly aligned.

  CAUTION: Make sure the correct special tool is used to install the bushings to the correct depth.

Using the special tools, install the lower arm front bushings

2 .

  CAUTION: Make sure the bush is correctly aligned.

Using the special tools, install the lower arm rear bushings.
