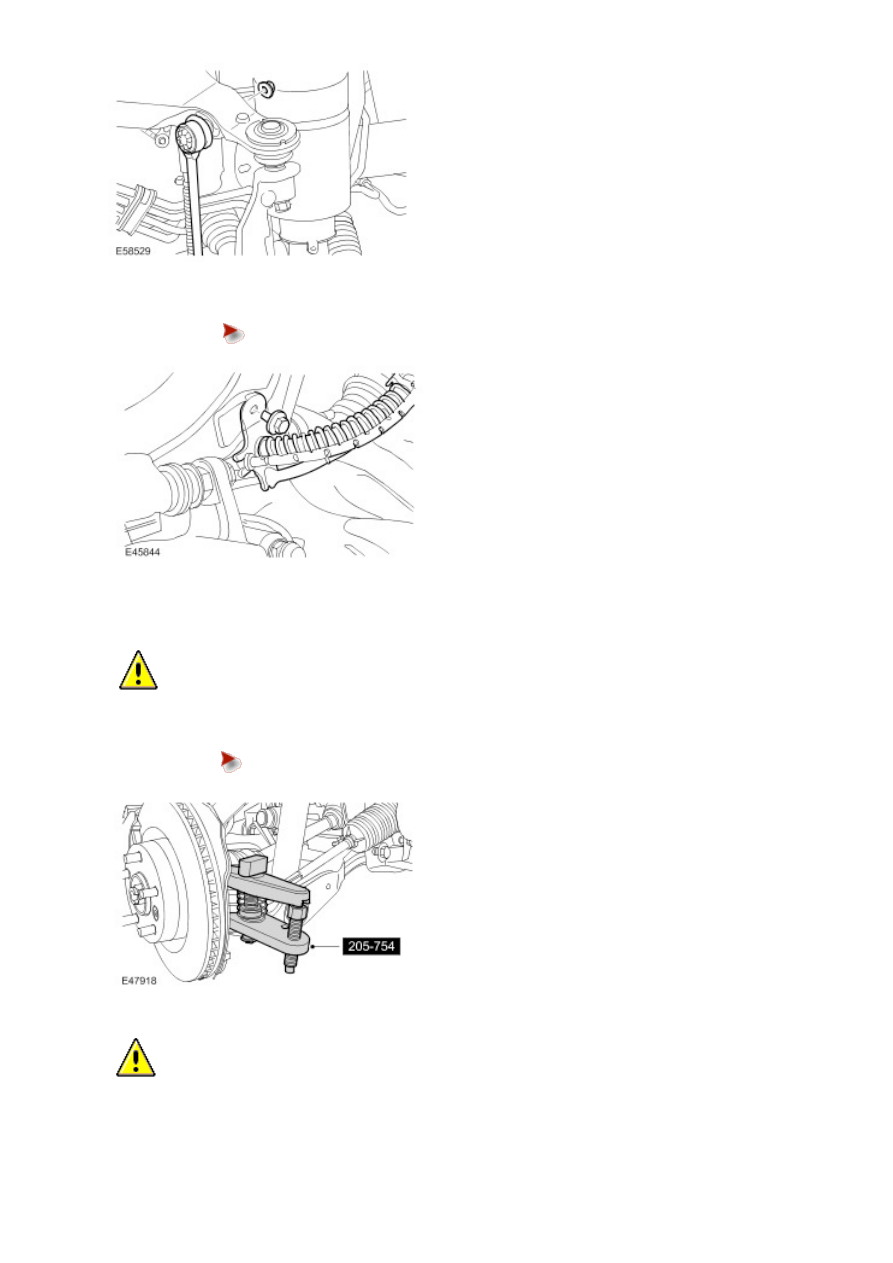

Remove the bolt.

7 . Loosen the tie-rod end ball joint retaining nut.

8
.

  CAUTION: Ensure the ball joint seal is not damaged. A damaged seal will lead to the premature

failure of the joint.

Using the special tool, release the tie-rod end ball joint from the wheel knuckle.



Discard the nut.

9
.

  CAUTION: To prevent the wheel knuckle falling outwards and disconnection of the halfshaft inner

joint, support the wheel knuckle.

Loosen the upper arm retaining nut.

  CAUTION: Ensure the ball joint seal is not damaged. A damaged seal will lead to the premature

failure of the joint.

  CAUTION: The lower arm ball joint can be damaged by excessive articulation. The wheel knuckle

must be fully supported at all times. Do not allow the wheel knuckle to hang on the lower arm. Failure to
follow this instruction will result in damage to vehicle.

Using the special tool, release the upper arm ball joint.



Remove and discard the retaining nut.

11 . Using the special tools, release the halfshaft from the wheel hub.

12 . Release the halfshaft from the wheel knuckle.

14 . Remove the lower ball joint retaining nut.

15 . Using the special tool, release the lower ball joint from the steering knuckle.

16 . Loosen the 2 lower arm bolts.



Mark the position of the bolts in relation to the chassis brackets.

17 . Disconnect the shock absorber and spring assembly from the lower arm.



Remove the retaining bolt.

18 . Remove the LH lower arm.

19 . Note the position of the bushing in relation to the lower arm.

20 .

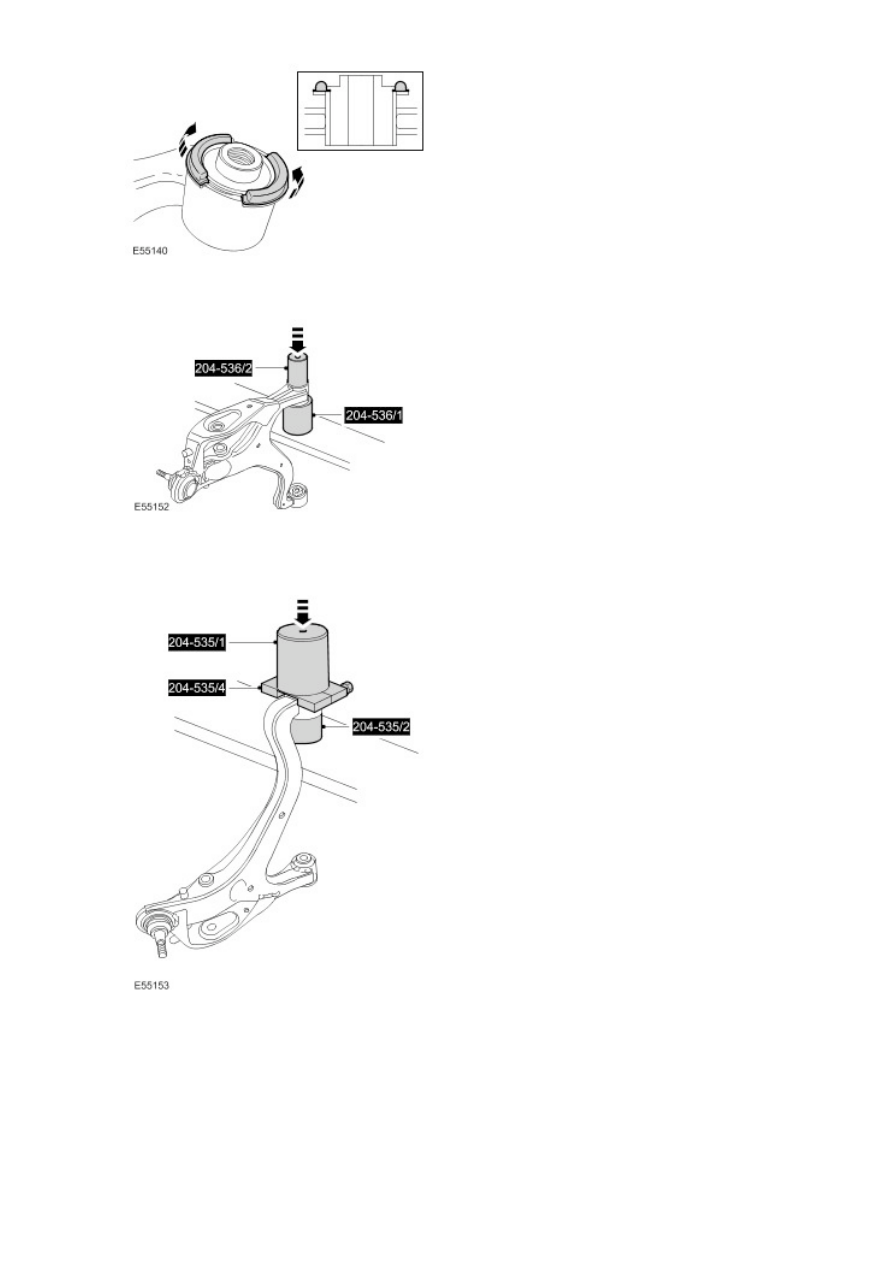

  CAUTION: The bush flanges need to be removed to allow bush removal.

Remove the lower arm front bushing flanges.

22 . Using the special tools, remove and discard the lower arm rear bushings.

Installation

All vehicles

1 .
