SEATS

11

REPAIR

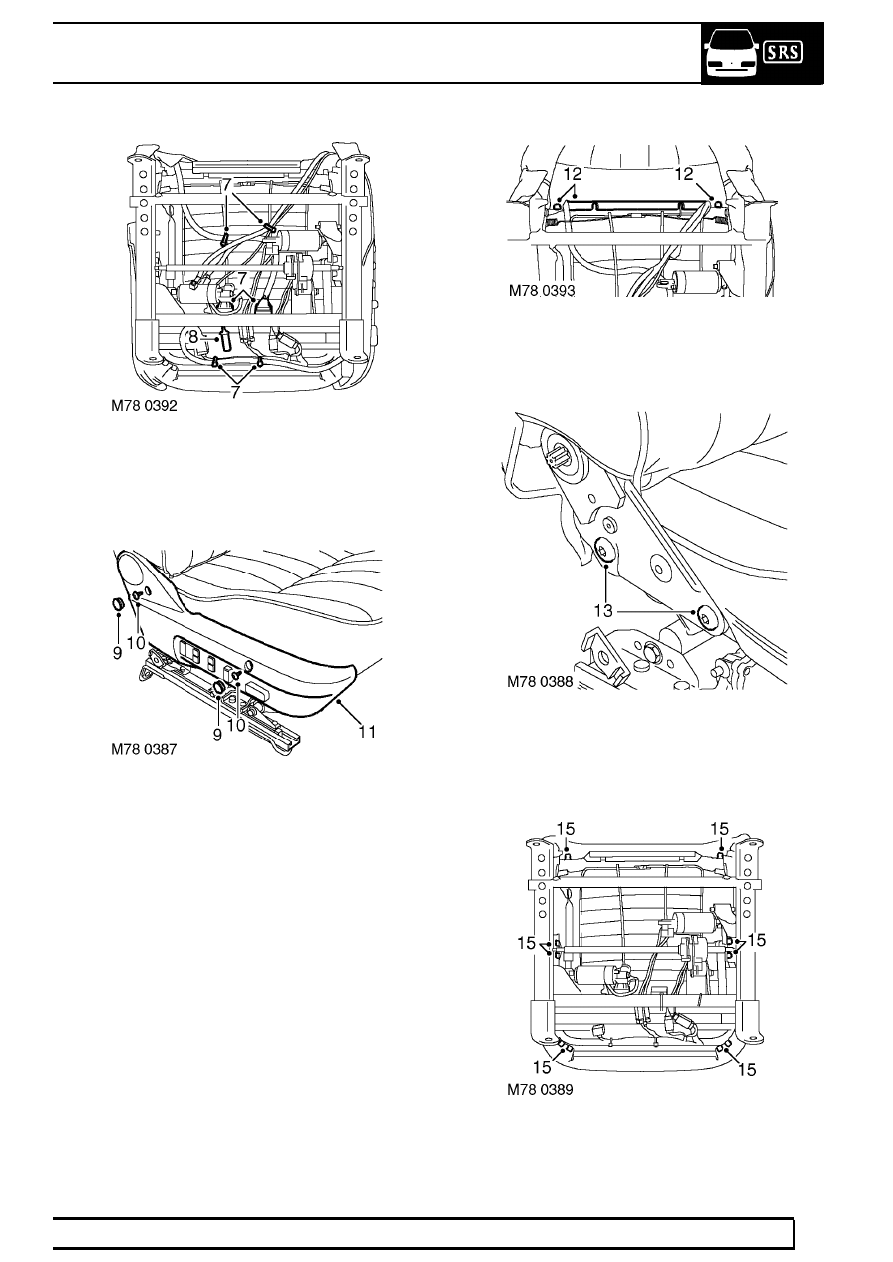

7. Remove cable ties securing harnesses to seat

base and disconnect multiplugs from outstation.

8. Release airbag harness 2 way connector from

bracket.

9. Remove 2 screw covers.

10. Remove 2 screws securing outer side finisher.
11. Release switch harness and remove side

finisher.

12. Remove 2 clips securing squab cover to cushion

frame and release squab cover retainer.

13. Remove 4 Torx screws securing squab

assembly to cushion assembly.

14. Remove cushion assembly from squab

assembly.

15. Remove 10 clips securing cushion cover to

frame.

78

SEATS

NEW RANGE ROVER

12

REPAIR

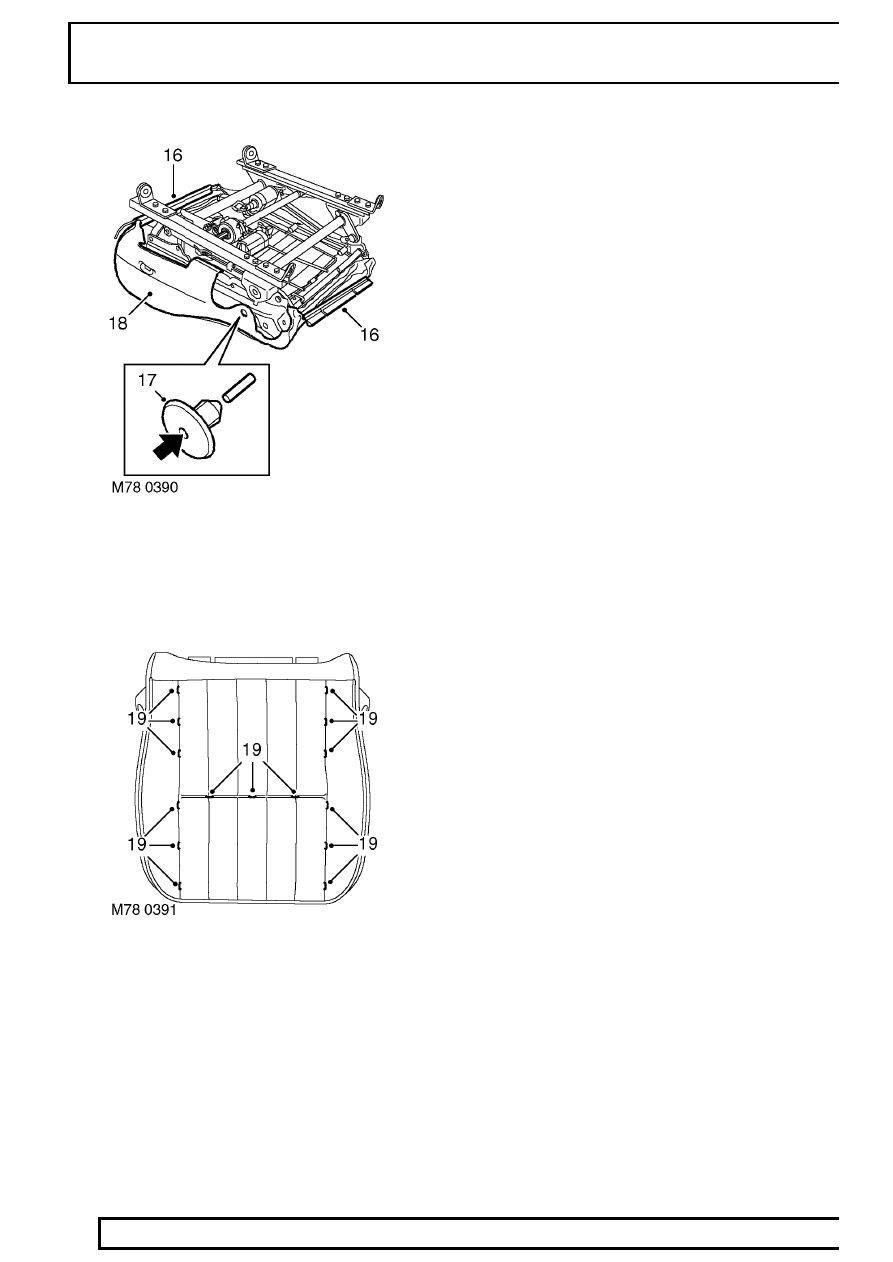

16. Release 2 retainers securing cover to frame.
17. Remove 2 studs securing cover to frame.
18. Remove cover and foam assembly from frame.

Do not carry out further dismantling if cover
and foam is removed for access only.

19. Remove 15 hog rings securing cover to foam.

Remove cover.

20. Remove retention wires from pockets in cover.
21. Remove side finisher retaining wire from cushion

cover retainer.

Refit

22. Fit side finisher retaining wire and retention wires

to cover.

23. Position cover to foam align retention wires and

fit hog rings.

24. Fit cover and foam assembly to frame.
25. Fit studs securing cover and secure retainers.
26. Fit clips securing cover.
27. Using assistance, position cushion assembly to

squab assembly.

28. Fit Torx screws securing cushion assembly to

squab assembly and tighten to

30 Nm

(22 lbf. ft).

29. Secure squab retainer and fit clips.
30. Position outer side finisher and feed harness

through, locate finisher and fit screws and
covers. Connect multiplugs to outstation.

31. Fit outer side finisher, fit screws and screw

covers.

32. Secure airbag harness connector to bracket.
33. Align harnesses and secure with cable ties.
34. Position seat belt stalk, fit bolt and tighten to

35 Nm (26 lbf.ft).

35. Fit seat.

See this section.

SEATS

13

REPAIR

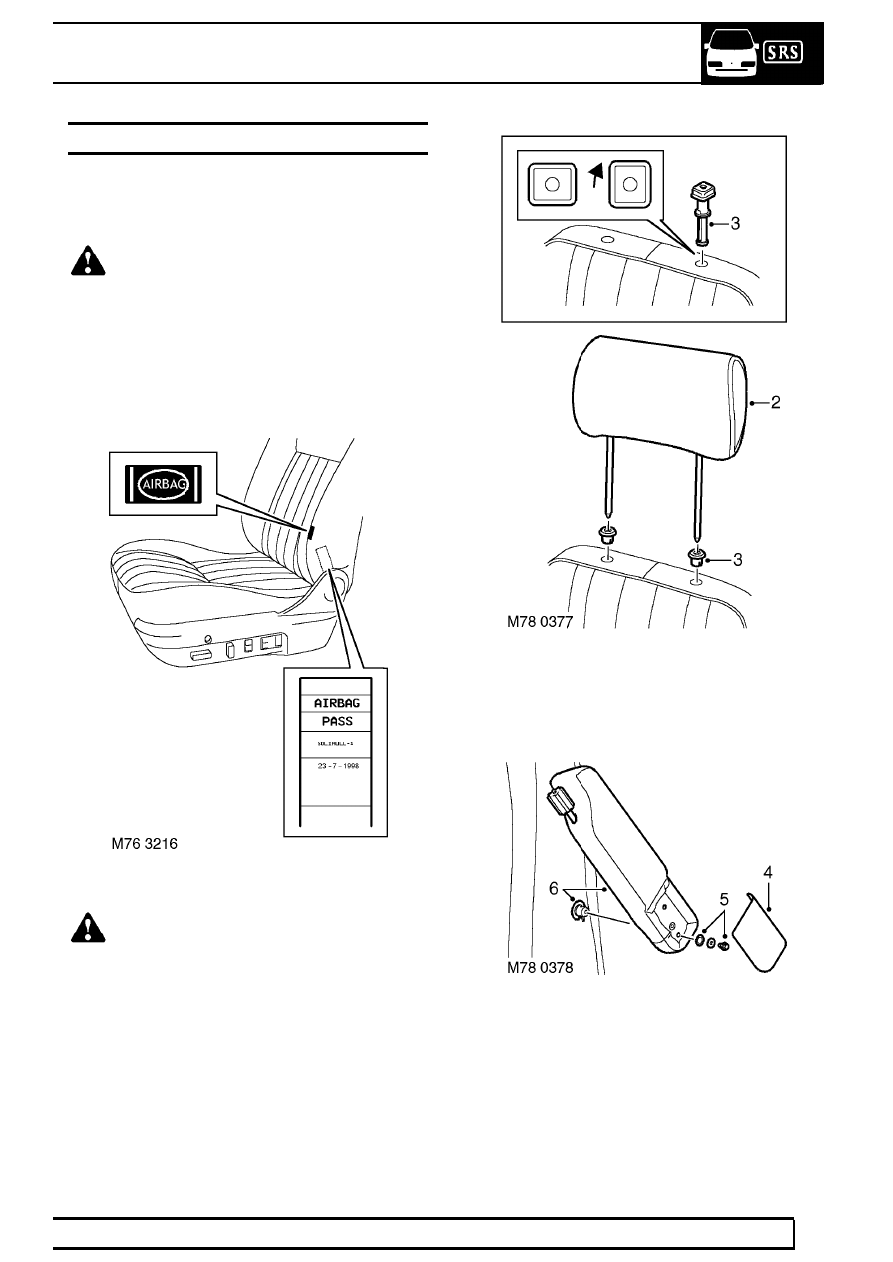

COVER - SQUAB - FRONT SEAT - from 99MY

Service repair no - 78.90.08/81

Remove

WARNING: The squab cover is
constructed specifically for use on a seat
with a side airbag fitted and must not in

any way be repaired. Covers designed to be used
in conjunction with side airbags can be identified
by an ’AIRBAG’ label sewn into the cover seam
adjacent to the airbag location and an ’AIRBAG
PASS’ label with date of manufacture, sewn inside
the cover.

WARNING: For effective airbag
performance, when fitting the cover,
ensure retention wires, shock cords and

hog rings are correctly located and secure.

1. Remove front seat.

See this section.

2. Remove headrest.
3.

Power headrest: Remove 2 finisher caps.
Manual headrest: Turn retainers through 90

°

and

remove retainers.

4. Remove armrest retaining screw cover.
5. Remove screw securing armrest, collect

anti-rattle washer.

6. Remove armrest and escutcheon.

78

SEATS

NEW RANGE ROVER

14

REPAIR

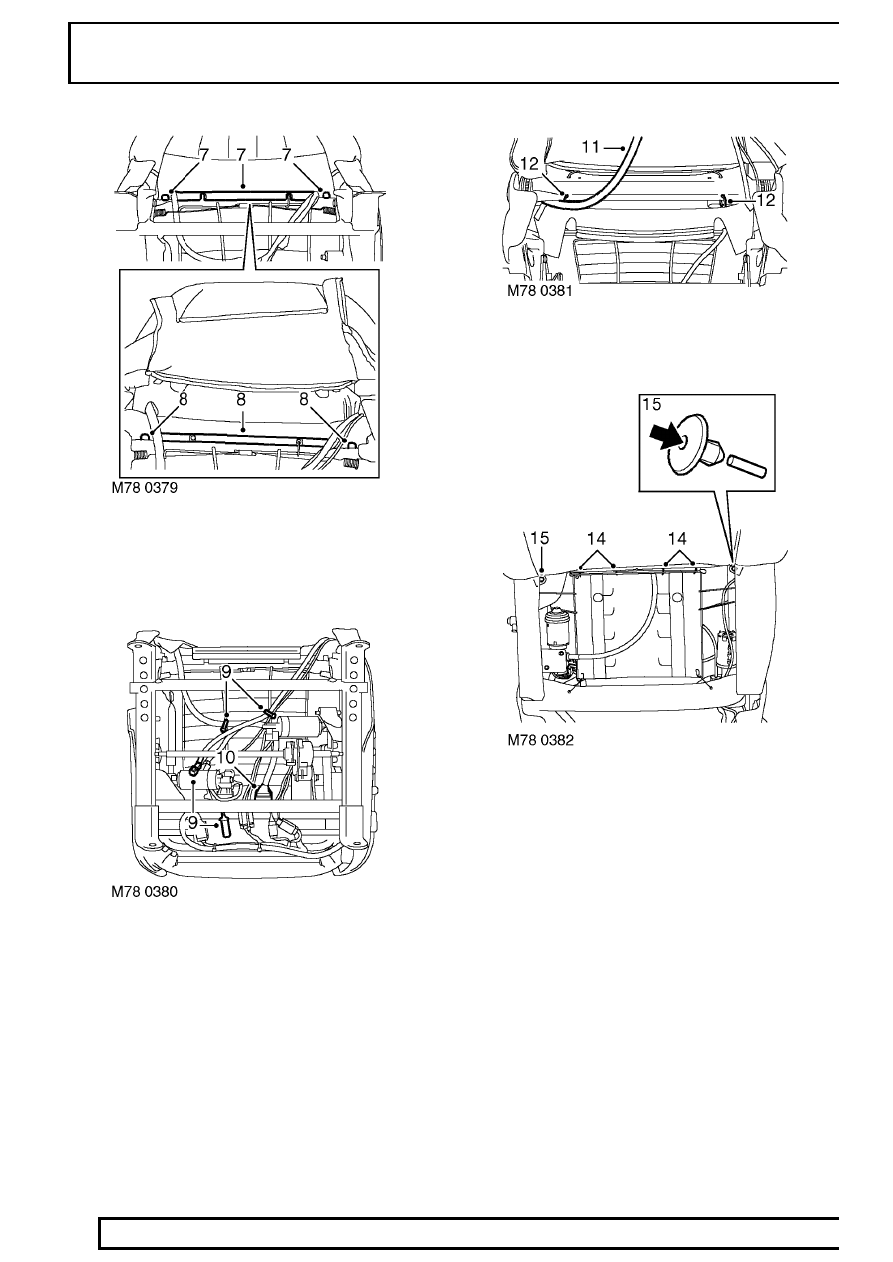

7. Remove 2 clips and release retainer securing

rear section of cover to frame.

8. Remove 2 clips and release retainer securing

front section of cover to frame.

9. Remove cable ties securing harnesses to

cushion spring. Release heating element
harness and SRS harness 2 way connector.

10.

Seats with memory function: Disconnect
multiplug from seat outstation.

11. Release harness from opening in squab cover.
12. Release shock cords from frame.

13. Raise squab cover.
14. Remove 4 hog rings securing rear of cover for

map pocket.

15. Remove 2 studs securing map pocket strap.
