LAND ROVER V8

35

REPAIR

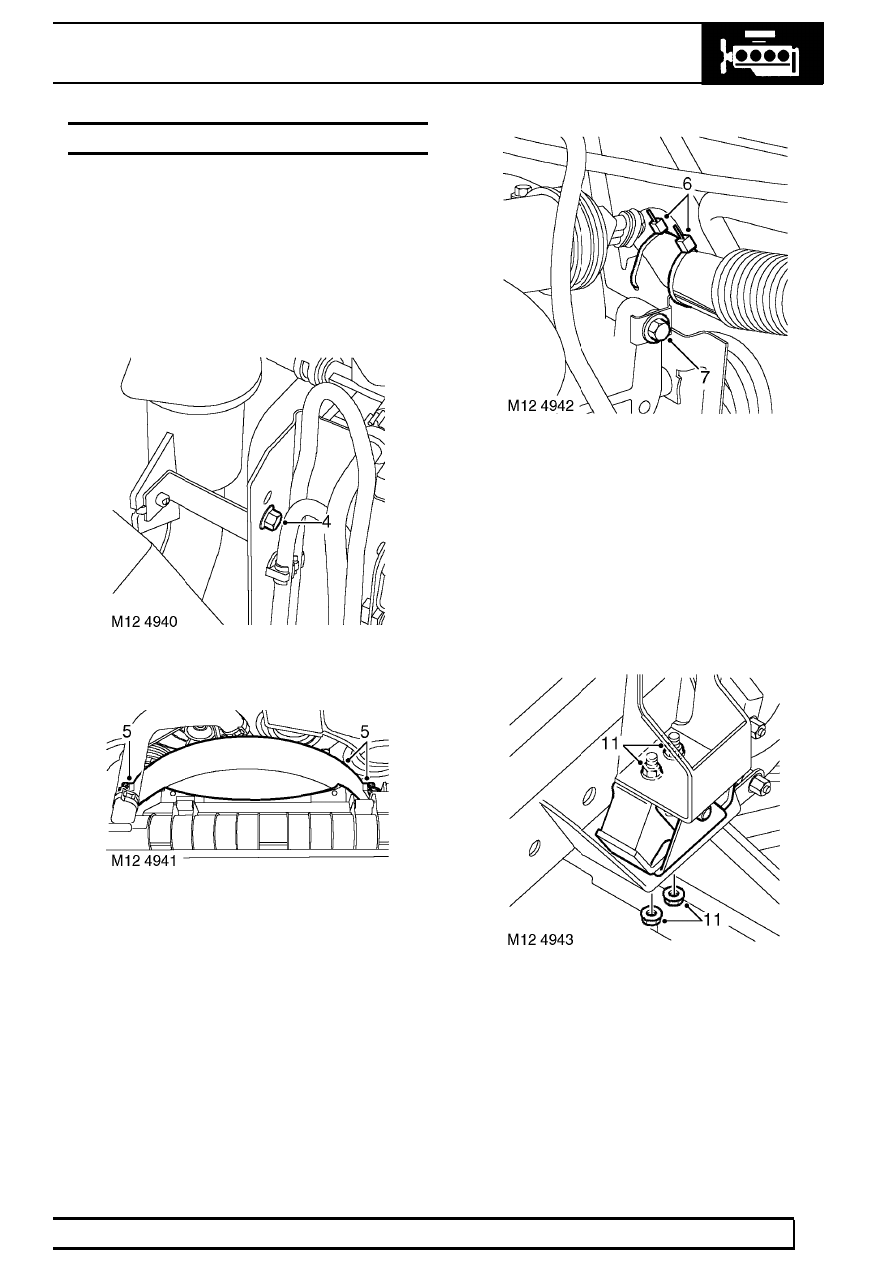

ENGINE MOUNTINGS - from 99MY

Service repair no - 12.45.11 - LH
Service repair no - 12.45.12 - RH

Remove

1. With assistance, release bonnet struts and retain

bonnet in vertical position with stay clips.

2. Release fixings and remove battery cover.
3. Disconnect battery earth lead.

4. Remove bolt securing screen washer filler tube.

5. Release 2 clips and remove cooling fan cowl.

6. Remove ties securing harness to support

bracket at rear of engine and move harness
clear of bracket.

7. Remove bolt securing harness support bracket

and remove bracket.

8. Right hand engine mounting: Fit suitable lifting

eye to alternator fixing bolt.

9. RHD - Right hand engine mounting: Remove

steering column intermediate shaft.

See

STEERING, Repair.

10. Raise vehicle on 4 post ramp.

11. Remove and discard 4 nuts securing engine

mounting.

12. Connect hoist to lifting eye and raise relevant

side of engine.

13. Remove engine mounting.

12

ENGINE

NEW RANGE ROVER

36

REPAIR

Refit

14. Fit engine mounting. Ensure domed head of

centre bolt faces towards chassis.

15. Carefully lower engine onto mounting and

disconnect hoist.

16. Fit new engine mounting nuts and tighten to

45

Nm (33 lbf.ft).

17. Lower vehicle.
18. RHD - Right hand engine mounting: Fit

steering column intermediate shaft

See

STEERING, Repair.

19. Right hand mounting: Remove lifting eye from

alternator fixing bolt.

20. Fit harness support bracket and secure with bolt.
21. Lay harness onto bracket and secure with cable

ties.

22. Fit cooling fan cowl and secure with clips.
23. Fit bolt to secure screen washer reservoir filler

tube.

24. Connect battery earth lead.
25. Fit battery cover and secure with fixings.
26. With assistance, release bonnet stay clips and

engage bonnet struts.

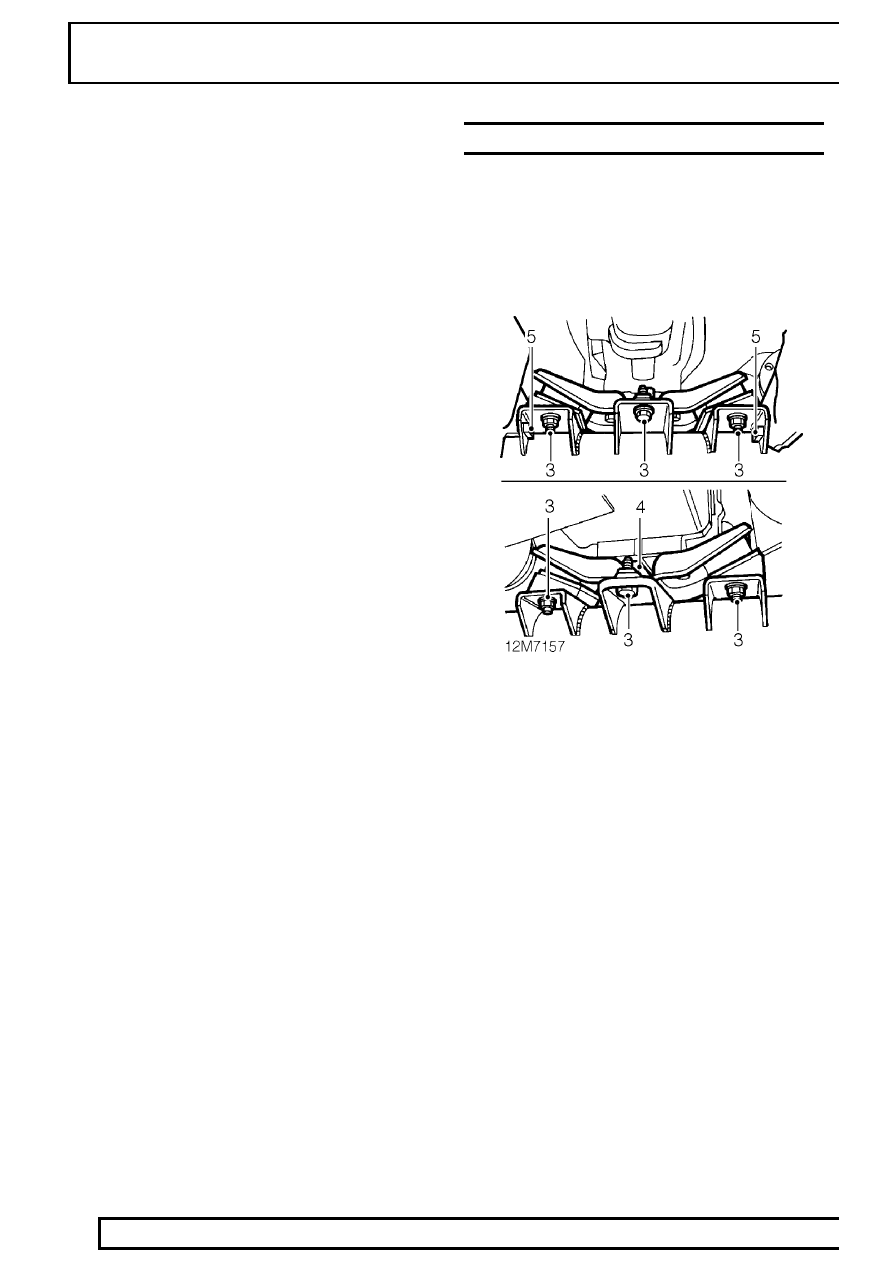

REAR ENGINE MOUNTING

Service repair no - 12.45.08

Remove

1. Raise vehicle on 4 post ramp.
2. Support transmission using a suitable stand.

3. Remove 4 nuts and 2 bolts securing mounting to

crossmember and discard nuts.

4. Remove transmission snubber bar.
5. If applicable, remove 2 bolts securing rear of

gearbox side acoustic covers to crossmember.

LAND ROVER V8

37

REPAIR

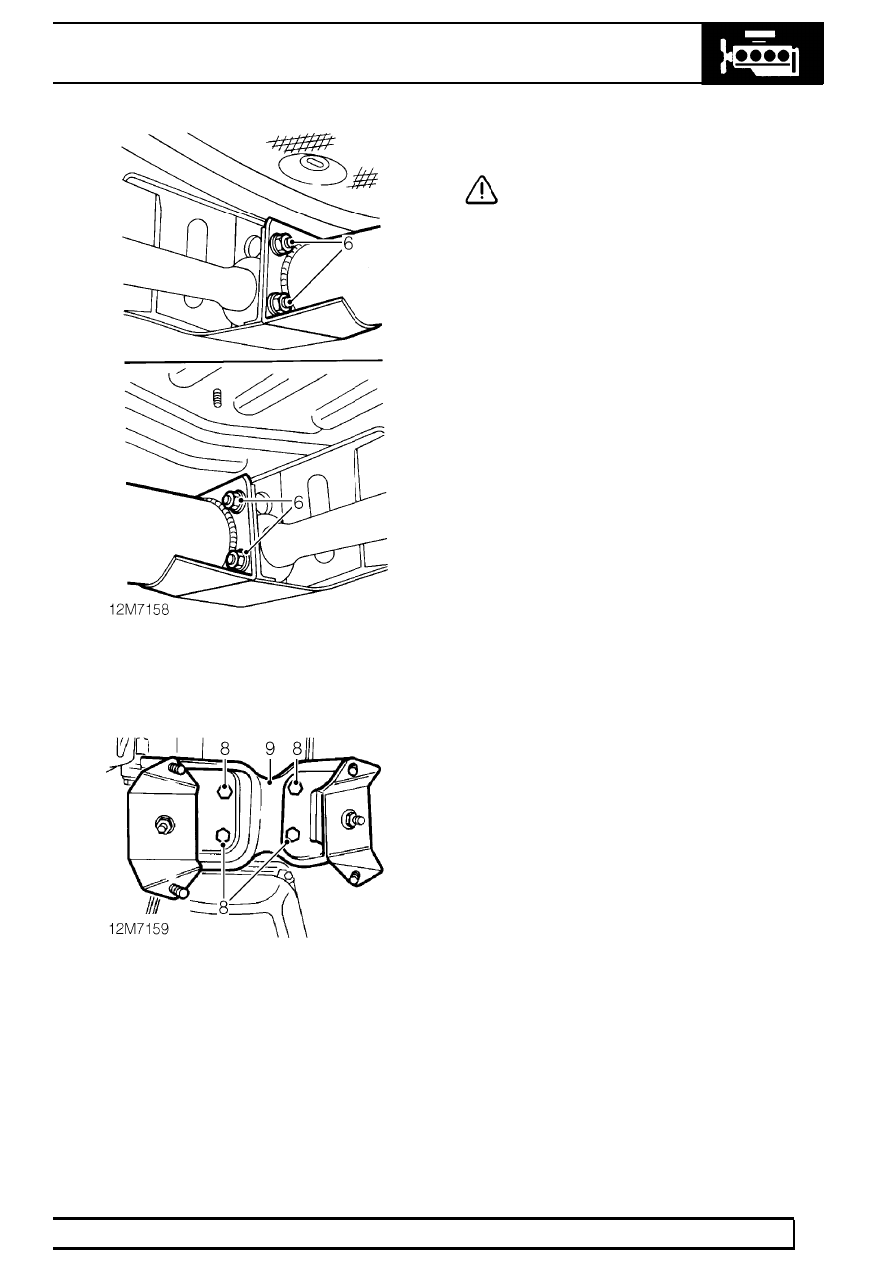

6. Remove 3 of 4 nuts and bolts securing each side

of crossmember to chassis.

7. With assistance, remove remaining bolt securing

crossmember and remove crossmember.

8. Remove 4 bolts securing mounting to gearbox.
9. Remove mounting assembly.

Refit

CAUTION: Ensure all under body wax is
removed from mating surfaces of fixings
before fitting.

10. Fit mounting to gearbox, fit bolts and tighten to

45 Nm (33 lbf.ft)

11. Using assistance, fit crossmember to chassis.
12. Fit nuts and bolts and tighten to

45 Nm (33

lbf.ft)

13. Fit transmission snubber bar.
14. Fit NEW flange nuts and bolts securing

transmission mount to crossmember and tighten
to

45 Nm (33 lbf.ft)

15. Remove transmission stand.
16. If applicable, align rear of side acoustic covers to

crossmember and secure with bolts.

12

ENGINE

NEW RANGE ROVER

38

REPAIR

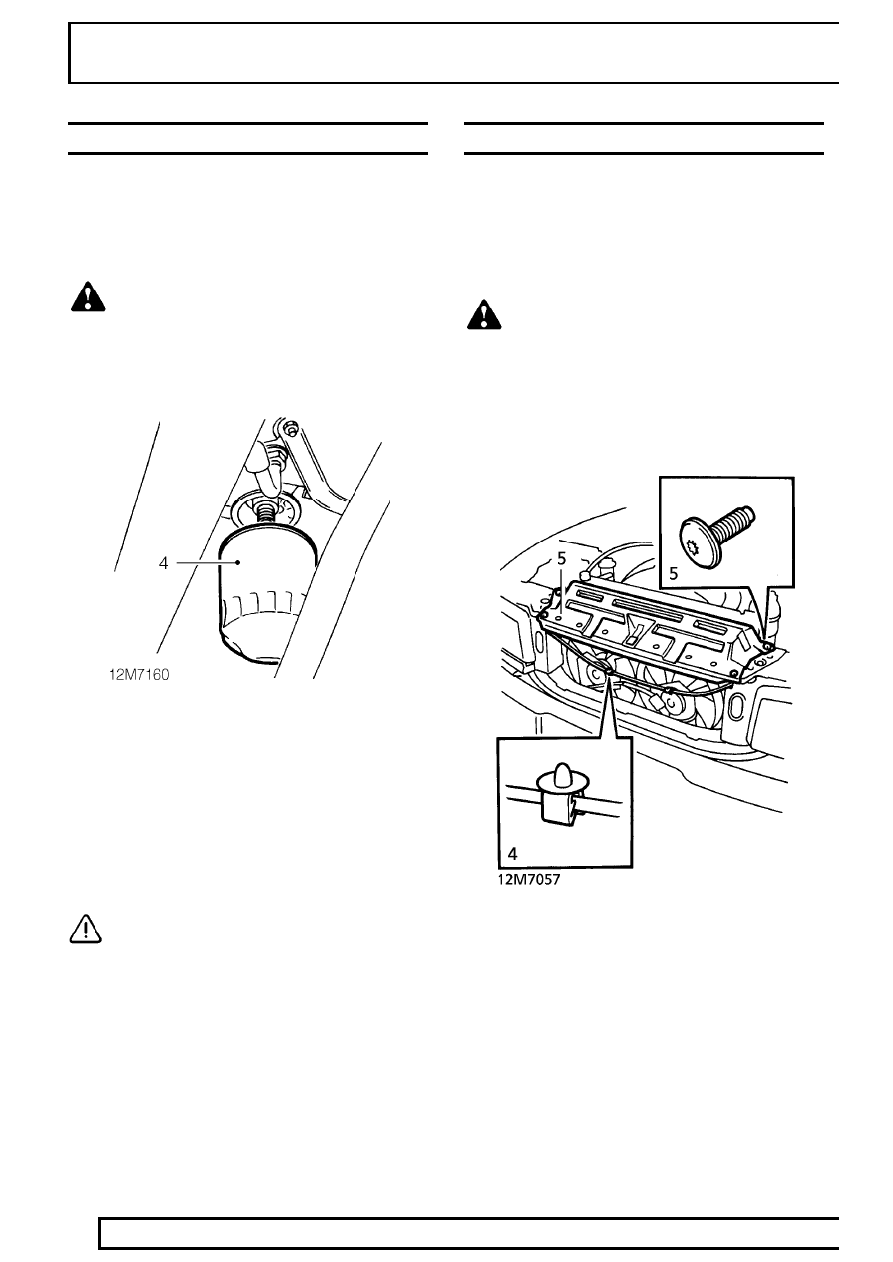

OIL FILTER

Service repair no - 12.60.04

Remove

1. Raise front of vehicle.

WARNING: Support on safety stands.

2. Remove engine acoustic cover (if applicable).

See CHASSIS AND BODY, Repair.

3. Position drain tray to catch spillage.

4. Remove oil filter cartridge.

Refit

5. Clean mating face of oil pump.
6. Lubricate oil filter seal with clean engine oil.
7. Fit oil filter and tighten until rubber seal contacts

machined face. Tighten a further half turn by
hand.

CAUTION: DO NOT overtighten oil filter.

8. Run engine to allow oil to fill filter.
9. Stop engine, check and top up oil level.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

10. Fit engine acoustic cover (if applicable).

See

CHASSIS AND BODY, Repair.

11. Remove stand(s) and lower vehicle.

OIL COOLER

Service repair no - 12.60.68

Remove

1. Disconnect battery negative lead.
2. Raise the vehicle.

WARNING: Support on safety stands.

3. Remove front grille.

See CHASSIS AND BODY,

Repair.

4. Release 2 clips securing bonnet release cable to

bonnet platform.

5. Remove 4 bolts securing bonnet platform.

Remove platform.

6. Remove 4 bolts from condenser mounting

brackets. Collect 2 brackets.
