Frelander 2. Manual - part 428

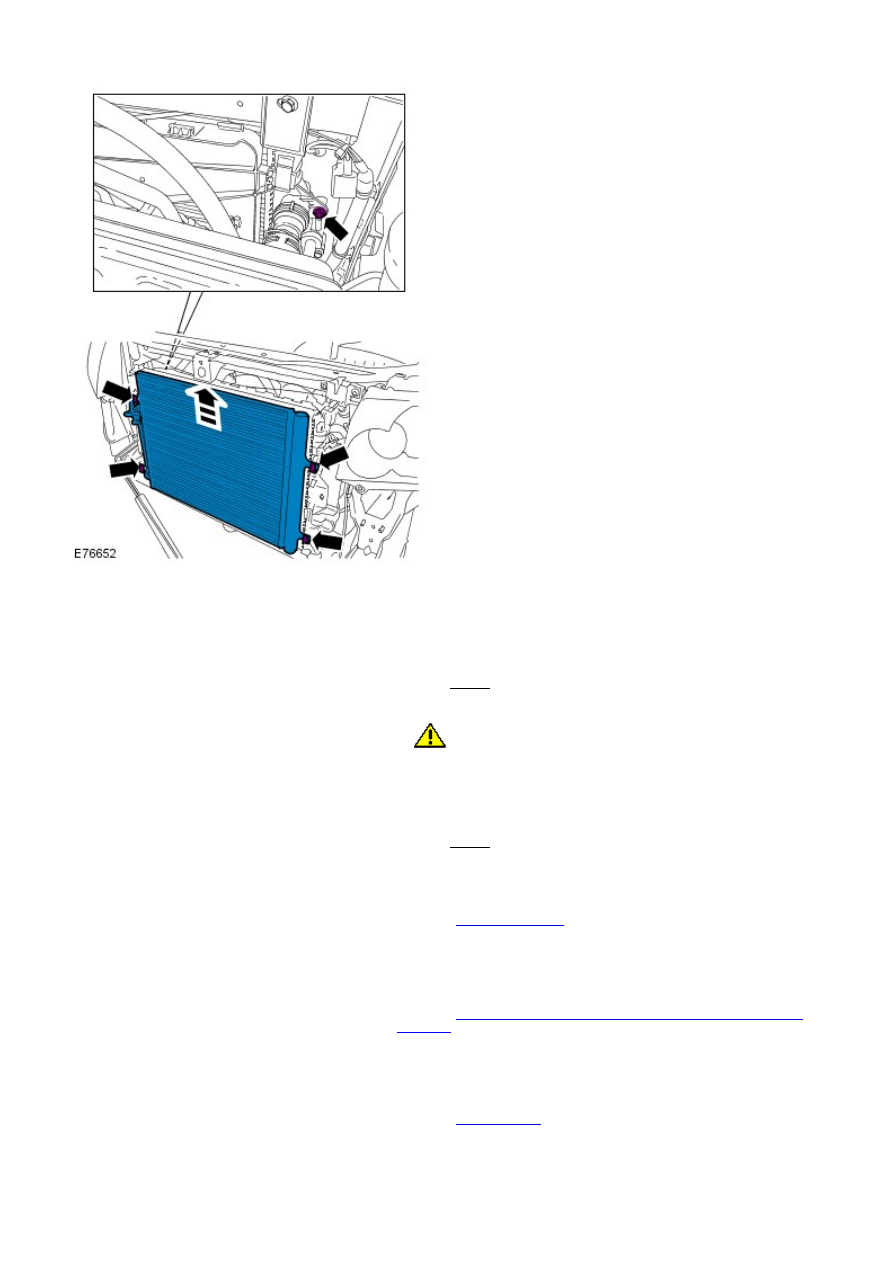

Remove the A/C condenser.

6.

Installation

Install the A/C condenser, and tighten the bolt.

Torque: 10 Nm

1.

2.

CAUTION: Extreme cleanliness must be exercised when

handling these components.

• NOTE: Lubricate the O-ring seals with clean refrigerant oil.

Connect the A/C condenser refrigerant lines, tighten the bolts.

Torque: 10 Nm

2.

Install the charge air cooler.

Refer to:

Charge Air Cooler

 (303-12B Intake Air Distribution and

Filtering - TD4 2.2L Diesel, Removal and Installation).

3.

Recharge the A/C system.

Refer to:

Air Conditioning (A/C) System Recovery, Evacuation and

Charging

 (412-00 Climate Control System - General Information,

General Procedures).

4.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

5.

Climate Control - Ambient Air Temperature Sensor

Removal and Installation

Removal

1.

2.

Installation

To install, reverse the removal procedure.

1.

Climate Control - Air Conditioning (A/C) CompressorI6 3.2L Petrol

Removal and Installation

Removal

CAUTION: Make sure that the specified amount of refrigerant oil is added.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Recover the air conditioning (A/C) refrigerant.

Refer to:

Air Conditioning (A/C) System Recovery, Evacuation and

Charging

 (412-00 Climate Control System - General Information,

General Procedures).

2.

Remove the engine cover.

Refer to:

Engine Cover - I6 3.2L Petrol

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Remove the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

4.

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

5.

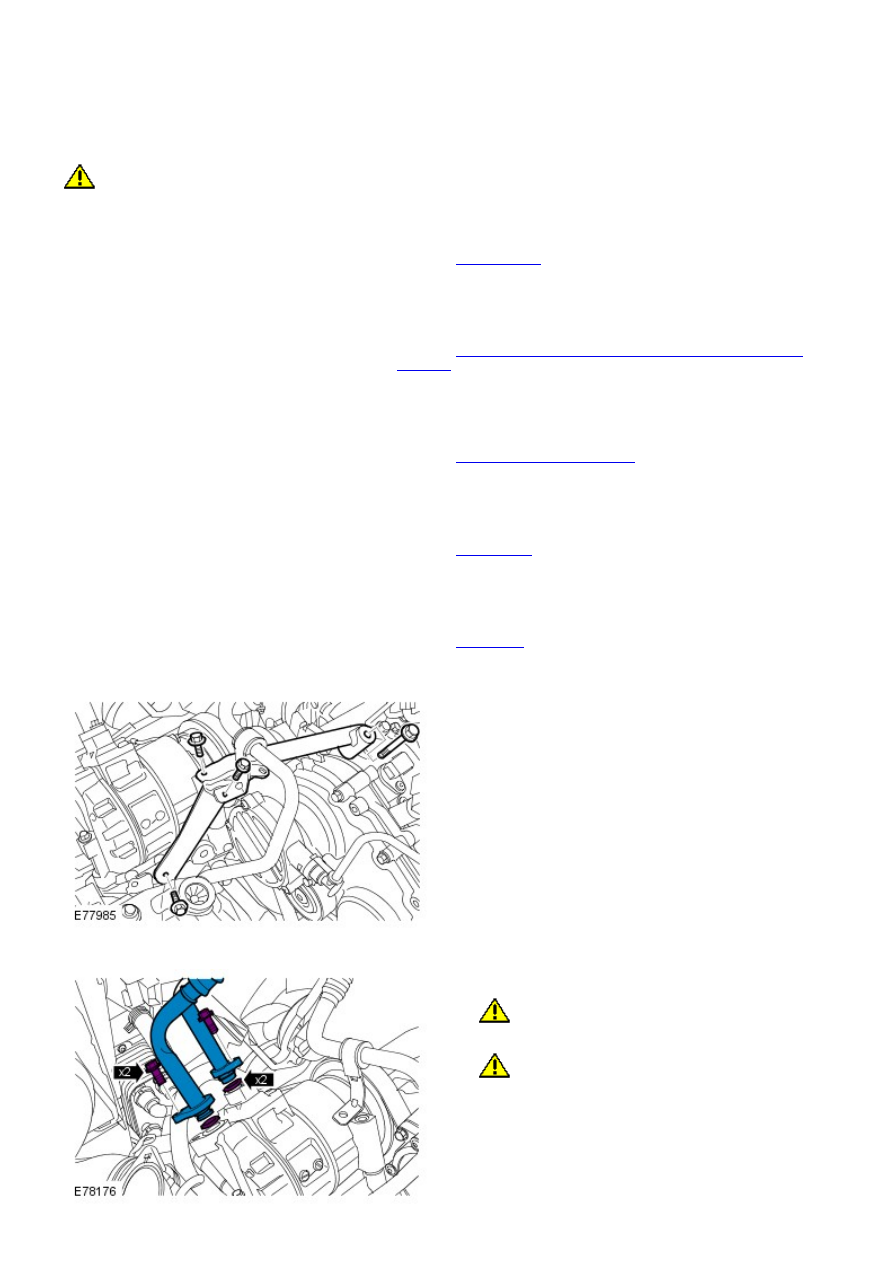

Remove the A/C compressor, upper support bracket.

6.

Remove the A/C compressor, lower support bracket.

7. Using suitable tools, release the accessory drive belt

tension.

8.

9. CAUTIONS:

 Make sure that all openings are sealed. Use new

blanking caps.

 Extreme cleanliness must be exercised when

handling these components.

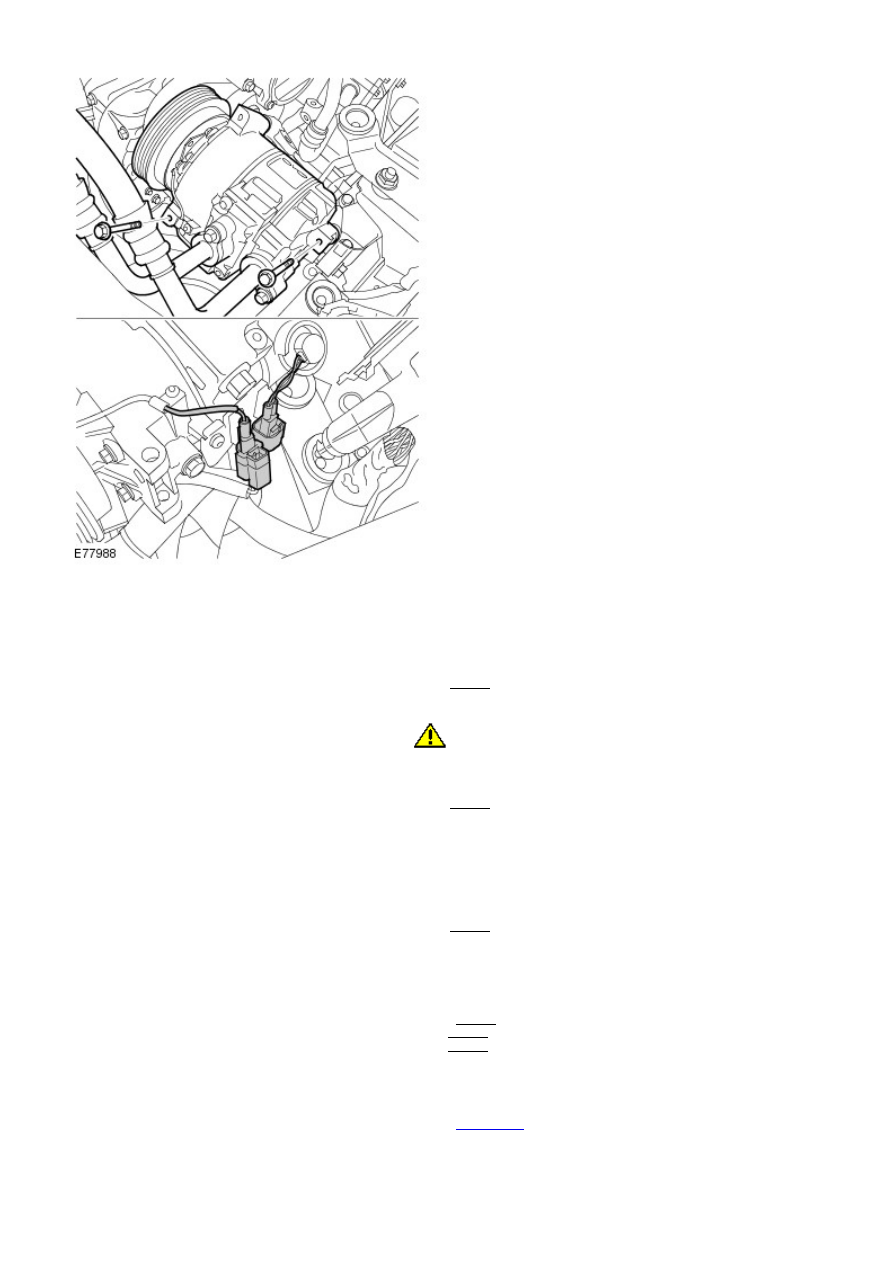

Disconnect the A/C compressor refrigerant lines.

9.

Remove the A/C compressor.

10.

Installation

Install the A/C compressor.

Torque: 25 Nm

1.

2.

CAUTION: Lubricate the new seals with clean refrigerant oil.

Connect the A/C compressor refrigerant lines.

Torque: 24 Nm

2.

Install the accessory drive belt.

3.

Install the A/C compressor, lower support bracket.

Torque: 25 Nm

4.

Install the A/C compressor, upper support bracket.

Torque:

M10 45 Nm
M8 25 Nm
M6 10 Nm

5.

Install the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

6.

Install the battery tray.

7.
