Frelander 2. Manual - part 334

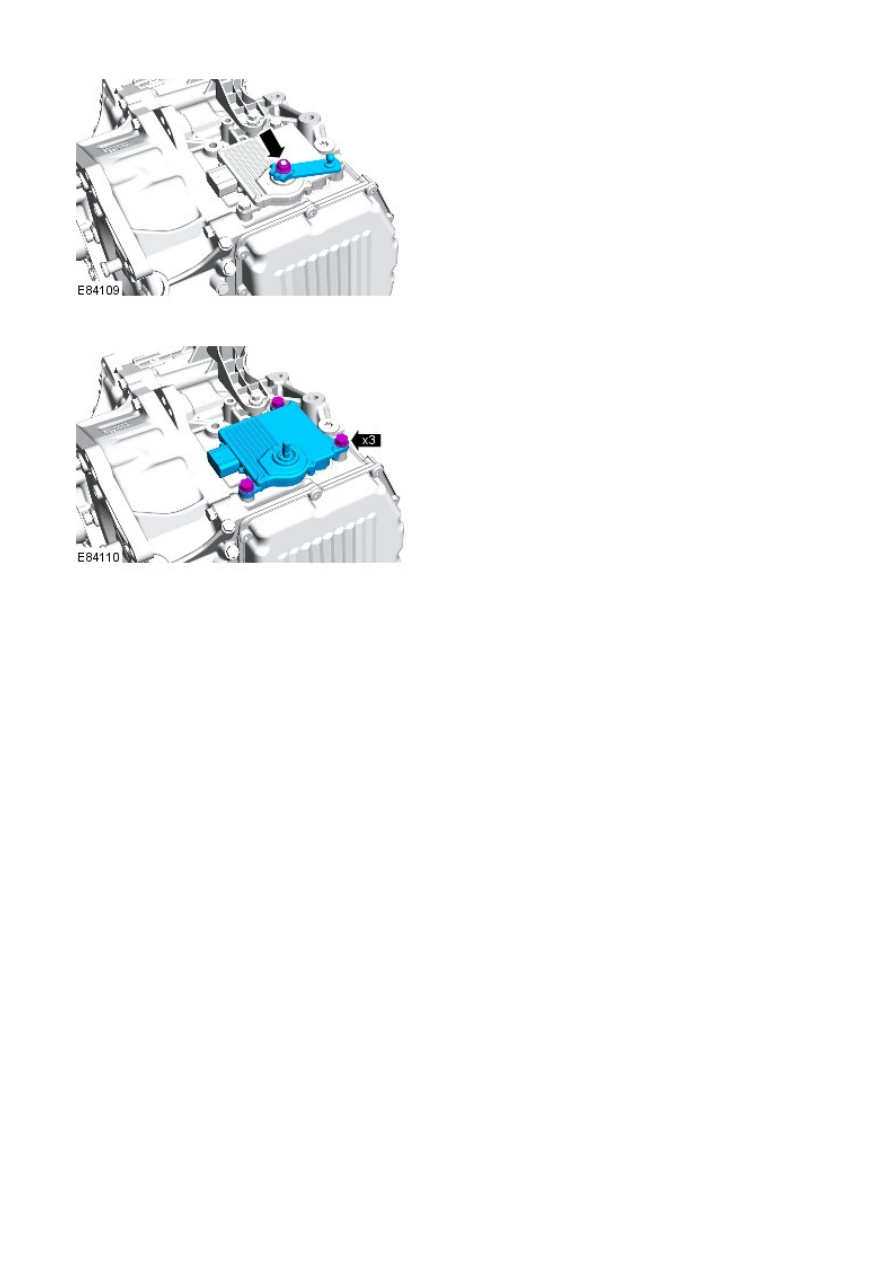

Remove the transmission selector lever.

33.

Remove the transmission control module (TCM).

34.

Automatic Transmission/Transaxle - TransmissionTD4 2.2L Diesel

Removal

Special Tool(s)

205-754A
Splitter, Ball Joints

211-316
Separator, Ball Joint

General Equipment

Powertrain Jack

• NOTE: If the transmission is to be removed for access, there is no need to drain the transmission fluid as long as the
fluid cooler is not disconnected from the transmission assembly.

• NOTE: If the transmission is to be removed for access, there is no need to drain the transmission fluid as long as the
fluid cooler is not disconnected from the transmission assembly.

Remove the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Siphon the fluid from the power steering reservoir.

3.

4.

WARNING: Make sure that a new steering

column flexible coupling bolt is installed.

Disconnect the lower steering column from the steering
gear.

4.

Remove the starter motor.

Refer to:

Starter Motor

 (303-06B Starting System - TD4 2.2L Diesel,

Removal and Installation).

5.

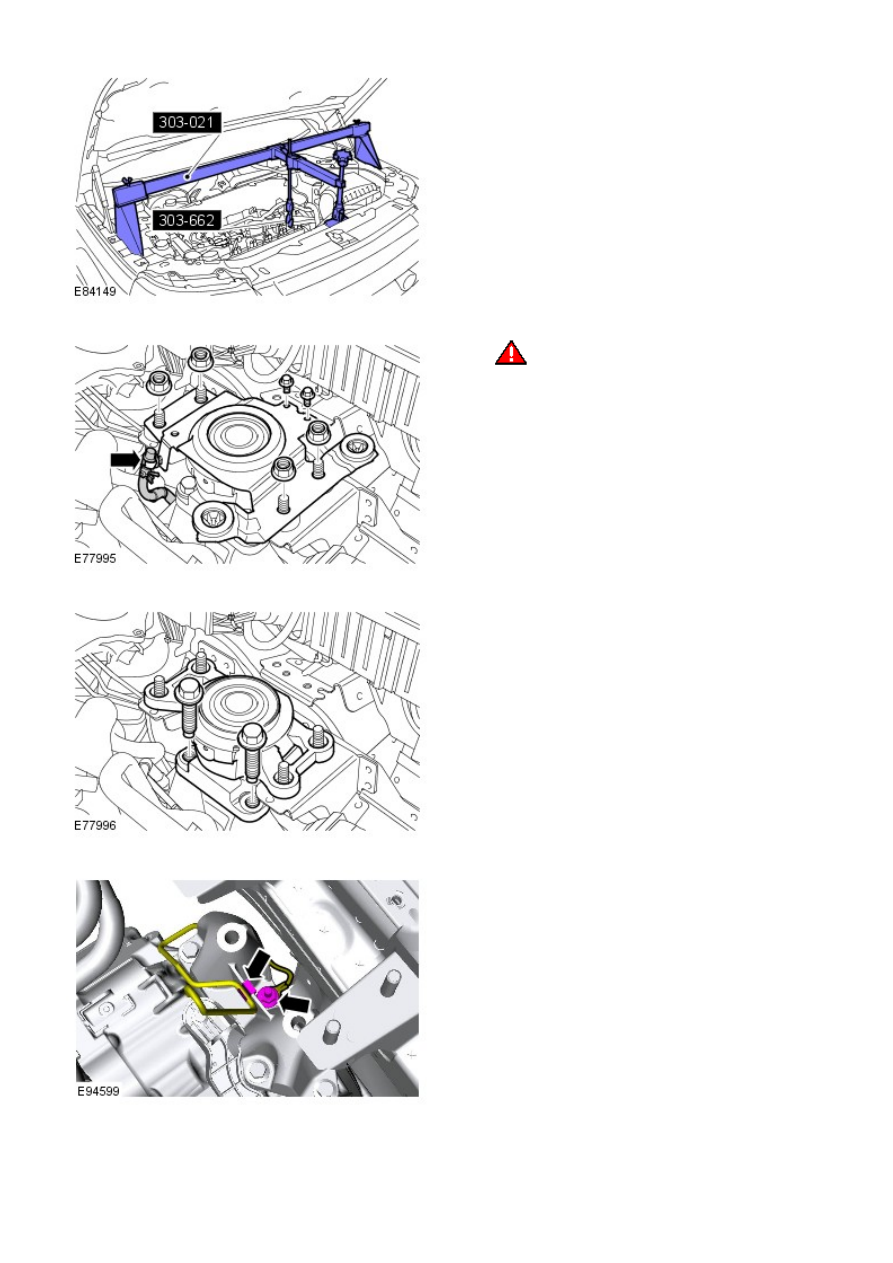

Support the engine.

6.

7.

WARNING: Make sure that new nuts are

installed.

• NOTE: Vehicles with automatic transmission have a
breather pipe attached to the mounting.

Remove the bracket.

7.

Remove the LH engine mount.

8.

Remove the earth strap.

9.

Remove the engine mount bracket.

10.

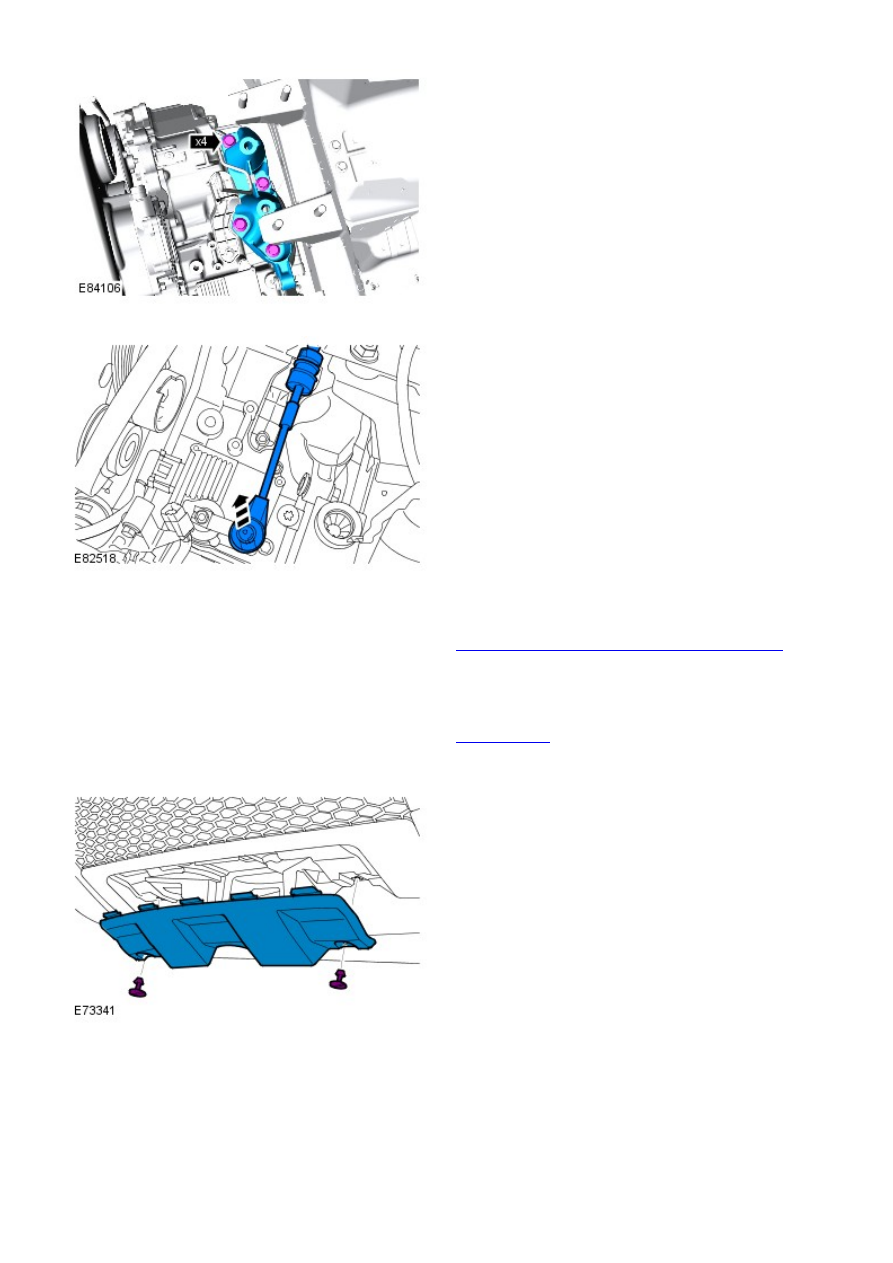

Release and disconnect the selector lever cable.

11.

Drain the transmission fluid.

Refer to:

Transmission Fluid Drain and Refill - TD4 2.2L Diesel

(307-01 Automatic Transmission/Transaxle, General Procedures).

12.

Remove the front wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

13.

Remove the towing eye cover.

14.

Remove the 2 bolts securing bumper cover.

15.
