Frelander 2. Manual - part 319

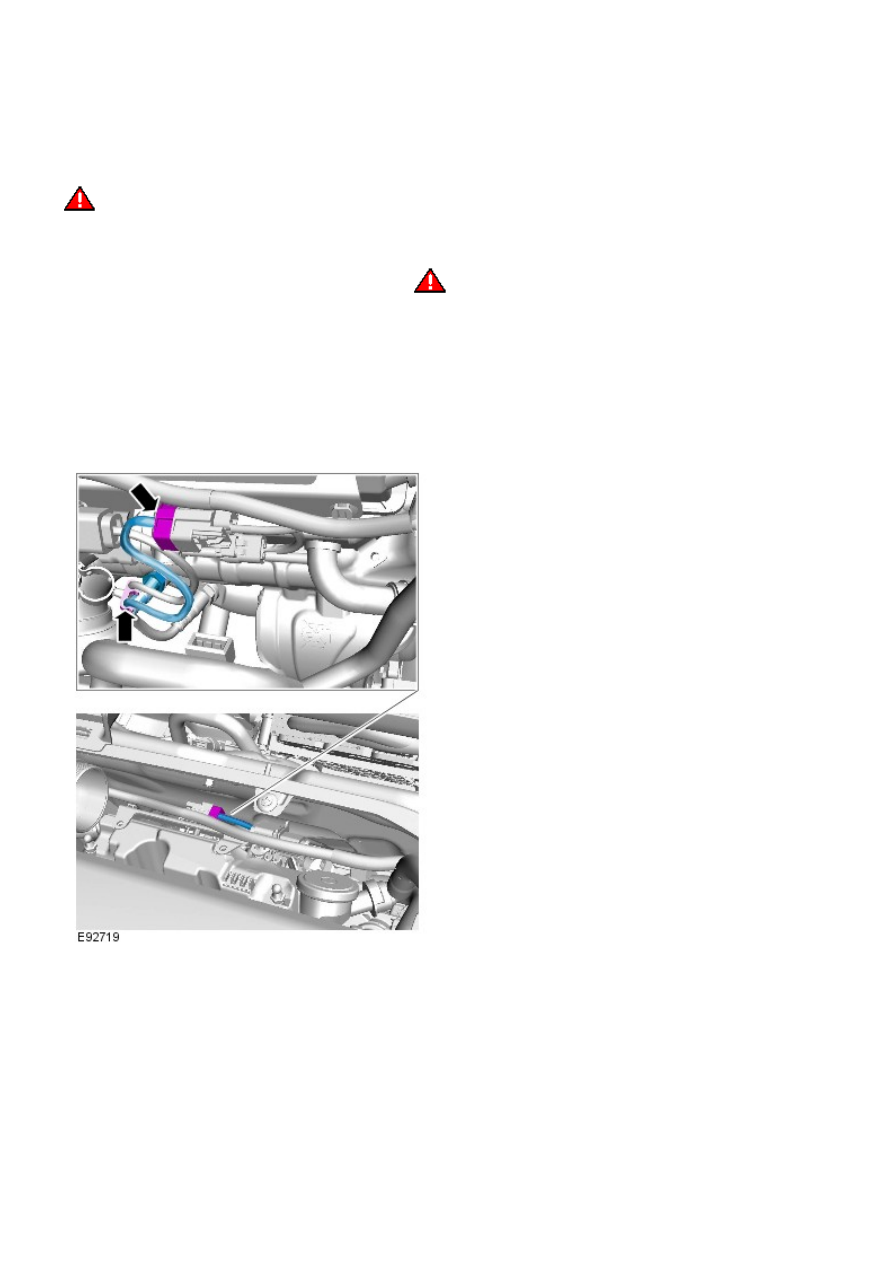

Electronic Engine Controls - TD4 2.2L Diesel - Exhaust Gas Temperature
Sensor

Removal and Installation

Removal

WARNING: Observe due care when working near a hot exhaust system.

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the engine cover.

Refer to: Engine Cover - 2.2L Diesel (501-05, Removal and
Installation).

2.

3.

4.

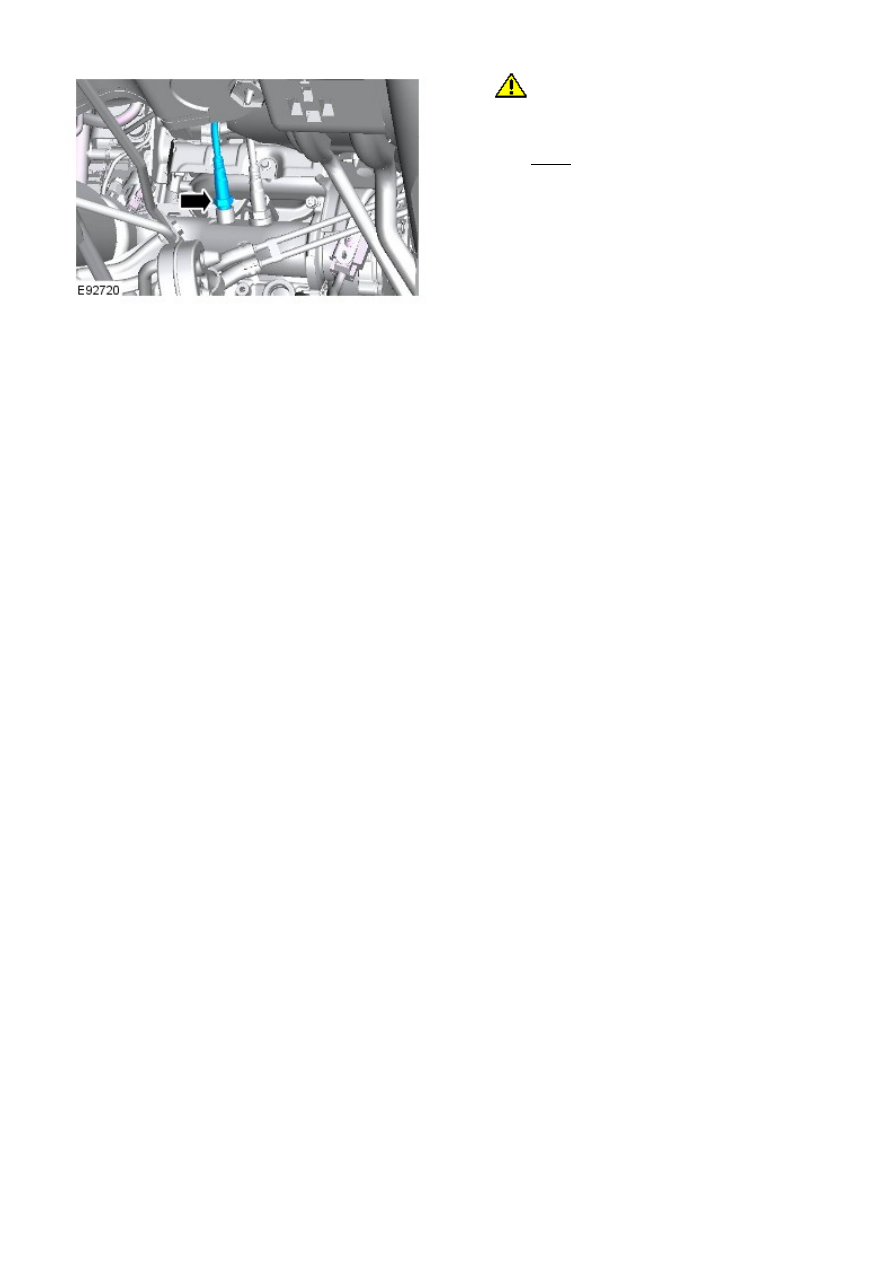

CAUTION: Before disconnecting or removing the

components, make sure the area around the joint faces
and connections are clean. Plug open connections to
prevent contamination.

Torque: 35 Nm

4.

Installation

Apply anti-seize compound to the sensor threads.

Refer to: Specifications (303-08, Specifications).

1.

To install, reverse the removal procedure.

2.

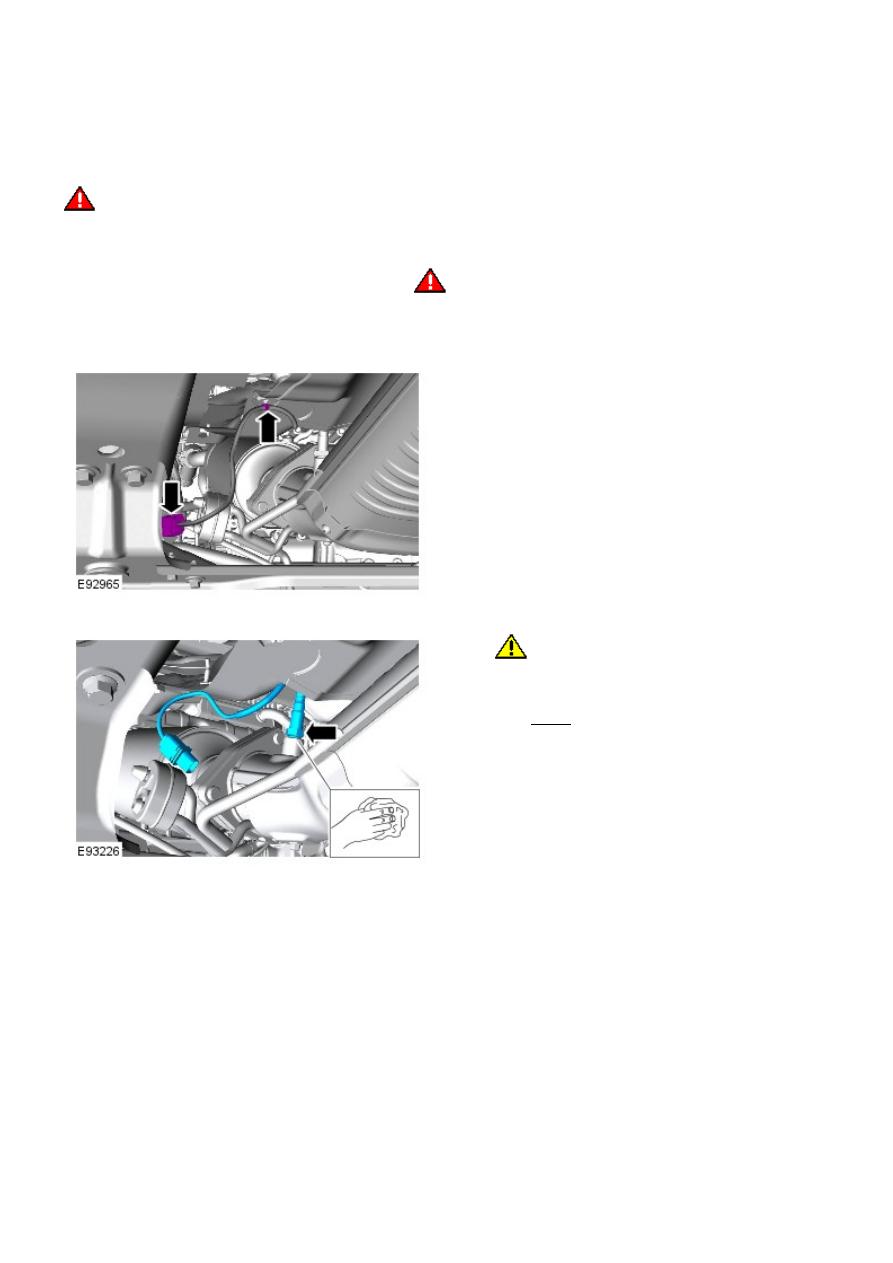

Electronic Engine Controls - TD4 2.2L Diesel - Diesel Particulate Filter (DPF)
Temperature Sensor

Removal and Installation

Removal

WARNING: Observe due care when working near a hot exhaust system.

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

2.

3.

CAUTION: Before disconnecting or removing the

components, make sure the area around the joint faces
and connections are clean. Plug open connections to
prevent contamination.

Torque: 35 Nm

3.

Installation

Apply anti-seize compound to the sensor threads.

Refer to: Specifications (303-08, Specifications).

1.

To install, reverse the removal procedure.

2.

Automatic Transmission/Transaxle -

Lubricants, Fluids, Sealers and Adhesives

• CAUTIONS:

 * Do not use any lubricant other than that specified

 + Do not over lubricate

Item

Specification

Recommended lubricant - 3.2 Petrol *

Esso JWS 3309 US. Land Rover Part No LR002748

Recommended lubricant - 2.2 Diesel, Vehicles built up to 2011 *

Esso JWS 3309 US. Land Rover Part No LR002748

Recommended lubricant - 2.2 Diesel, Vehicles built from 2011 *

Nippon AW-1. Land Rover Part No LR0022460

Torque converter nose+

Molykote FB180

Driveshaft spline grease

Weicon Anti Seize - 6G92M1C27AA

Fluid pan to transmission sealant

LR002912

Capacities

CAUTION: * A final oil level/check/top-up must be carried out when the unit has been installed

Item

Capacity (liters/pints/US quarts)

Initial dry fill*

7.0/12.3/7.4

General Specification

Item

Specification

Automatic transmission

Aisin AW F21 (6 speed auto)

Torque - Maximum:
3.2 Petrol

315 Nm (232 lb-ft)

2.2 Diesel

450 Nm (332 lb-ft)

Gear ratios:
First

4.148:1

Second

2.370:1

Third

1.556:1

Fourth

1.155:1

Fifth

0.859:1

Sixth

0.686:1

Reverse

3.394:1

Final drive ratio:
3.2 Petrol

3.750:1

2.2 Diesel

3.329:1

Torque converter:
3.2 Petrol

D260 170K

2.2 Diesel

D260 186K2

Transmission control module:
Location

Integrated onto top transmission casing

Type - 3.2 Petrol, Vehicles built from 2007 to 2009

SH 7055

Type - 2.2 Diesel, Vehicles built from 2007 to 2010

SH 7055

Type - 3.2 Petrol, Vehilces built up to 2011

SH 7058

Type - 3.2 Petrol and 2.2 Diesel, Vehicles built from 2011

SH 7058

Torque Specifications

Description

Nm

lb-ft

3 way solenoid S1

10

7

3 way solenoid S2

10

7

Cover plate bolt - PTU side - 2.2 Diesel only

24

18

Cover plate bolt- starter side - 2.2 Diesel only

24

18

Drain plug bolt

47

35

Fill plug Torx bolt

39

29

Flexplate to torque converter bolts

60

44

Fluid pan Torx bolts

13

10

Lock plate bolt - oil temperature sensor

10

7

Main control valve body bolts

10

7

Overflow Torx bolt

7

5

Suction cover - valve body assy

10

7

Transmission control module (TCM) bolts

24

18

Transmission control module (TCM) support bracket

25

18

Speed Sensor - Input

5

3.7

Transmission to engine bolts - M10:
3.2 Petrol

48

35

2.2 Diesel

65

48

Transmission to engine bolts - M8 - petrol 3.2l engine only

24

18
