EXTERIOR FITTINGS

REPAIRS

76-2-5

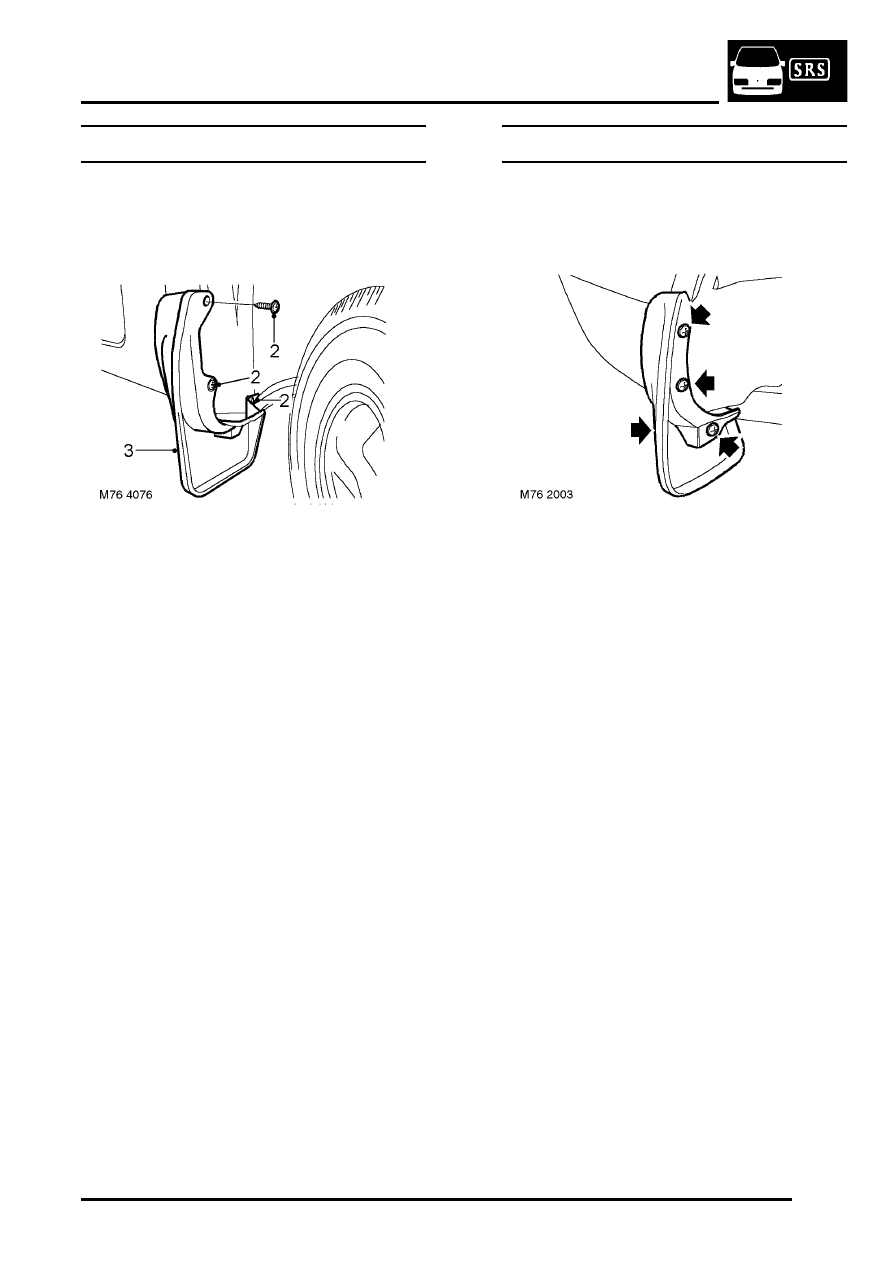

Mud flap - front

$% 76.10.83

Remove

1. Turn steering wheel to full lock.
2. Remove 3 screws securing mud flap.
3. Remove mud flap.

Refit

1. Position mud flap to body and secure with

screws.

2. Straighten steering.

Mud flap - rear

$% 76.10.85

Remove

1. Remove 3 screws securing mud flap.
2. Remove mud flap.

Refit

1. Position mud flap to body and secure with

screws.

EXTERIOR FITTINGS

76-2-6

REPAIRS

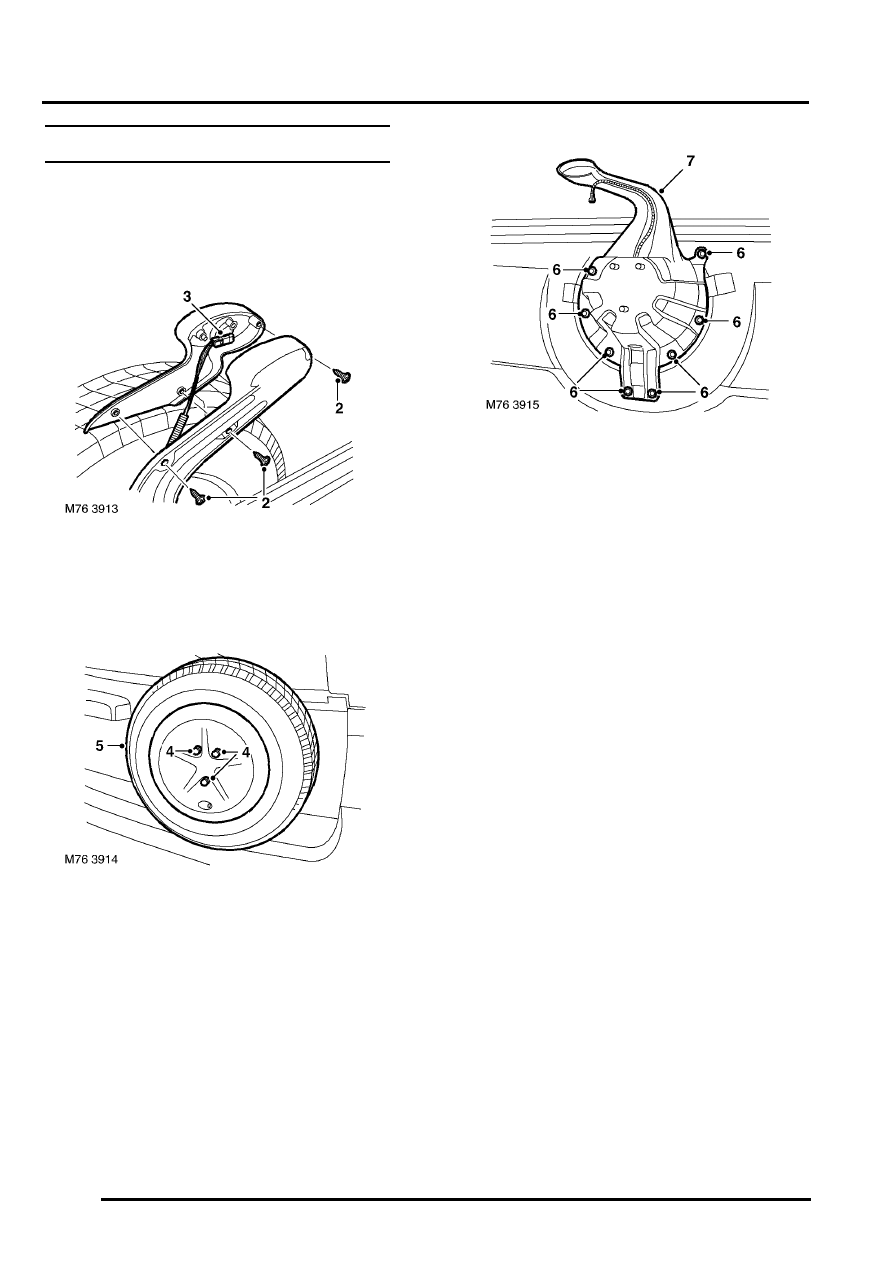

Bracket - spare wheel mounting

$% 76.11.18

Remove

1. Lower tail door glass.

2. Remove 3 screws securing high mounted stop

lamp bracket to spare wheel carrier.

3. Disconnect multiplug and remove lamp.

4. Remove 3 nuts securing spare wheel to

mounting bracket.

5. Remove spare wheel from mounting bracket.

6. Remove 6 Torx bolts and 2 nuts securing spare

wheel mounting bracket to tail door.

7. Remove mounting bracket.

Refit

1. Position spare wheel mounting bracket to tail

door and tighten bolts to 13 Nm (10 lbf.ft).

2. Tighten mounting bracket nuts to 25 Nm (18

lbf.ft).

3. Position stop lamp and connect multiplug.
4. Fit stop lamp and secure with screws.
5. Fit spare wheel and tighten nuts to 45 Nm (33

lbf.ft).

6. Raise tail door glass.

EXTERIOR FITTINGS

REPAIRS

76-2-7

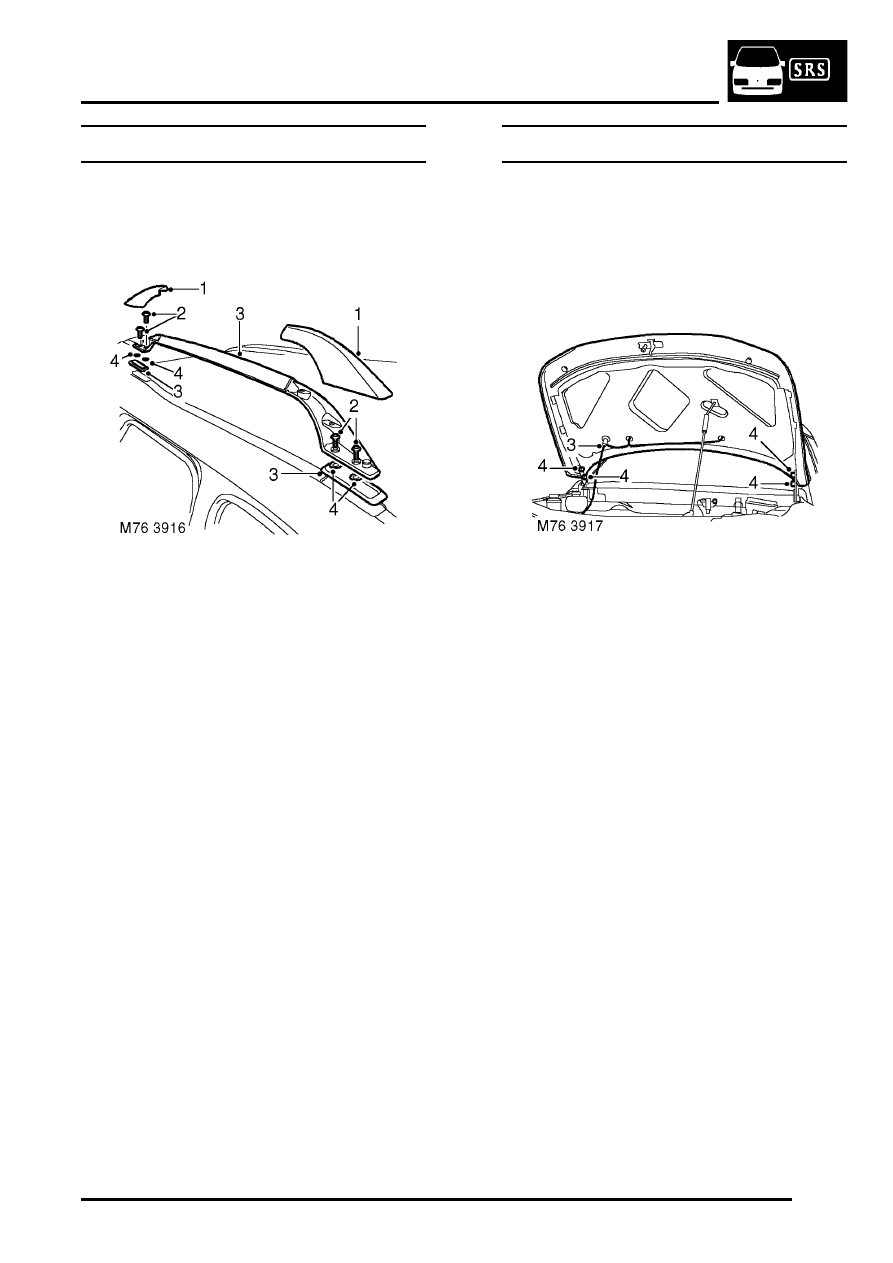

Side rail - integral roof rack - 5 door

$% 76.11.30

Remove

1. Remove finishers from feet of side rail.
2. Remove 4 Torx screws securing side rail to roof

panel.

3. Remove side rail and 2 gaskets.

NOTE: Do not carry out further dismantling if
component is removed for access only.

4. Remove seal from each torque bolt.
5. Remove Torx bolts from side rail.

Refit

1. Fit Torx bolts and seals to replacement side rail.
2. Fit gaskets to side rail.
3. Position side rail and tighten Torx bolts to 22

Nm (16 lbf.ft).

4. Fit finishers to feet of side rail.

Bonnet

$% 76.16.01.99

Remove

1. Support bonnet in open position.
2. Fit protection covers to wings and mark hinge

outline on bonnet if bonnet is to be refitted.

3. Disconnect windscreen washer tube at elbow

joint.

4. With assistance, remove bolts securing hinges

to bonnet and remove bonnet.

Refit

1. With assistance, position bonnet to hinges. Fit

and lightly tighten bolts.

2. Connect windscreen washer tube.
3. Close bonnet. Check that bonnet is aligned to

both front wings and that gaps are equal. If
necessary, adjust bonnet alignment and/or
gaps.

4. Finally tighten hinge bolts to 9 Nm (7 lbf.ft).

EXTERIOR FITTINGS

76-2-8

REPAIRS

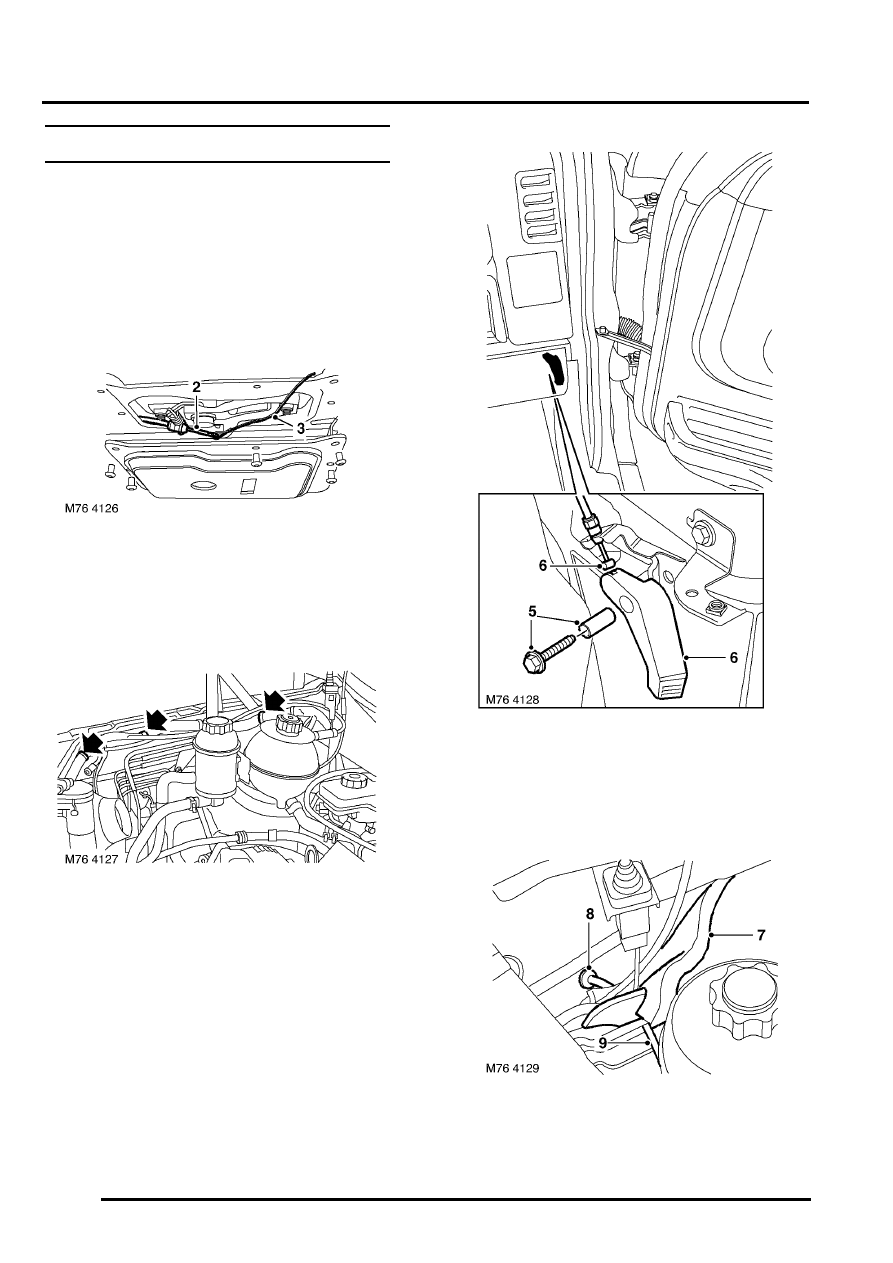

Cable/rod - bonnet lock control

$% 76.16.29

Remove

1. Remove bonnet lock.

2. Tie a draw string to end of bonnet release cable

and pull cable from bonnet locking platform.

3. Untie draw string from bonnet release cable.

4. Remove 3 cable ties and release bonnet

release cable from harness.

5. Remove bolt securing bonnet release lever to

'A' post lower panel.

6. Remove bonnet release cable from lever and

remove lever.

7. Pull sound insulation away from bulkhead for

access to bonnet release cable grommet.

8. Remove grommet from engine bulkhead.
