Freelander 1. Manual - part 176

STEERING

REPAIRS

57-9

14. Hold track rods parallel with PAS rack and

tighten new Torx bolts to 100 Nm (74 lbf.ft).

15. Fit PAS rack.



 +

 STEERING, REPAIRS, Power

steering rack.

Oil cooler - Td4 & K1.8 models

$% 57.15.11

Remove

1. Disconnect battery earth lead.
2. Td4 models: Remove engine acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

3. Td4 models: Release and remove air intake

duct.


 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

4. Td4 models: Loosen 2 clips and remove

intercooler outlet hose.

5. Td4 models: Remove dipstick for access.

CAUTION: Always fit plugs to open
connections to prevent contamination.

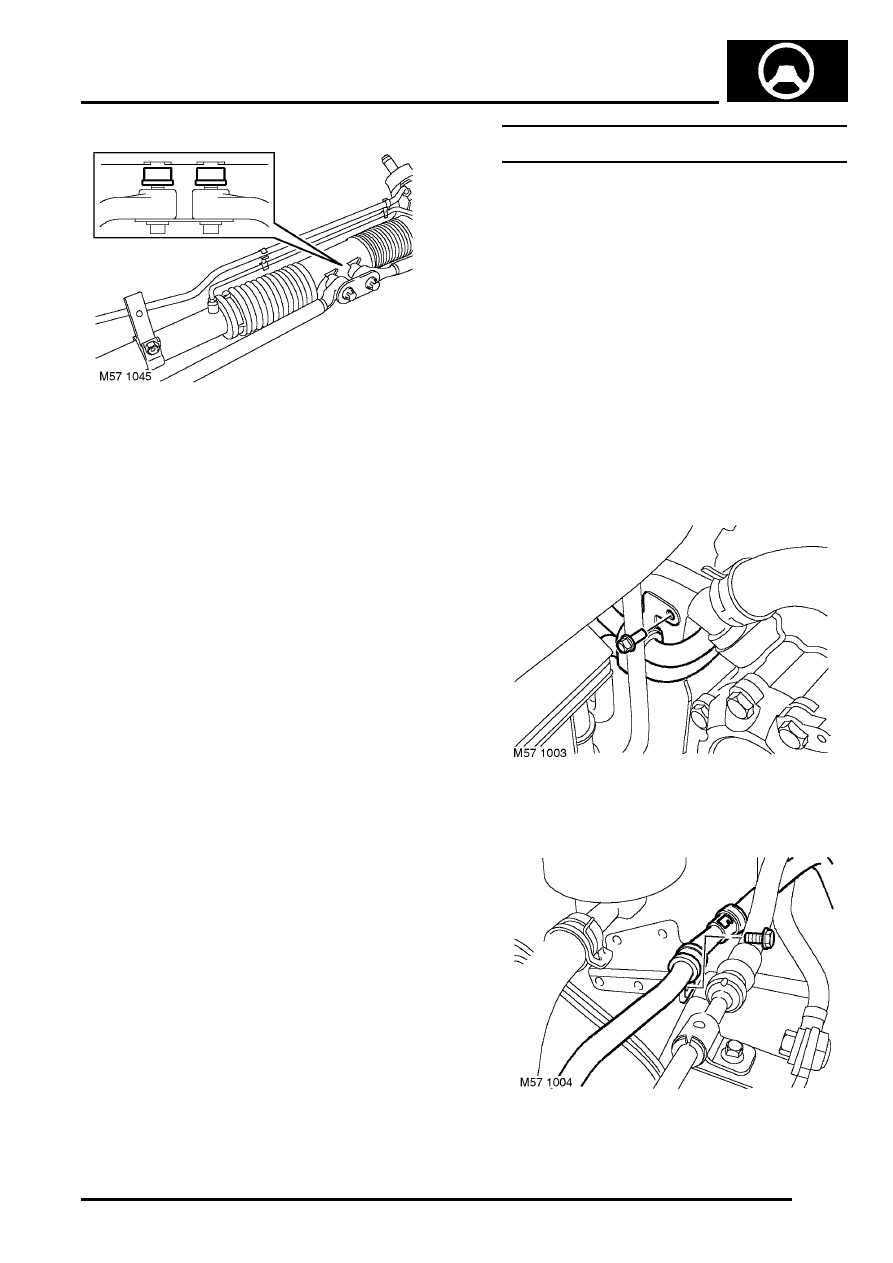

6. Remove bolt securing PAS oil cooler pipe lower

mounting bracket to body.

7. Remove bolt securing PAS oil cooler pipe to RH

suspension turret.

STEERING

57-10

REPAIRS

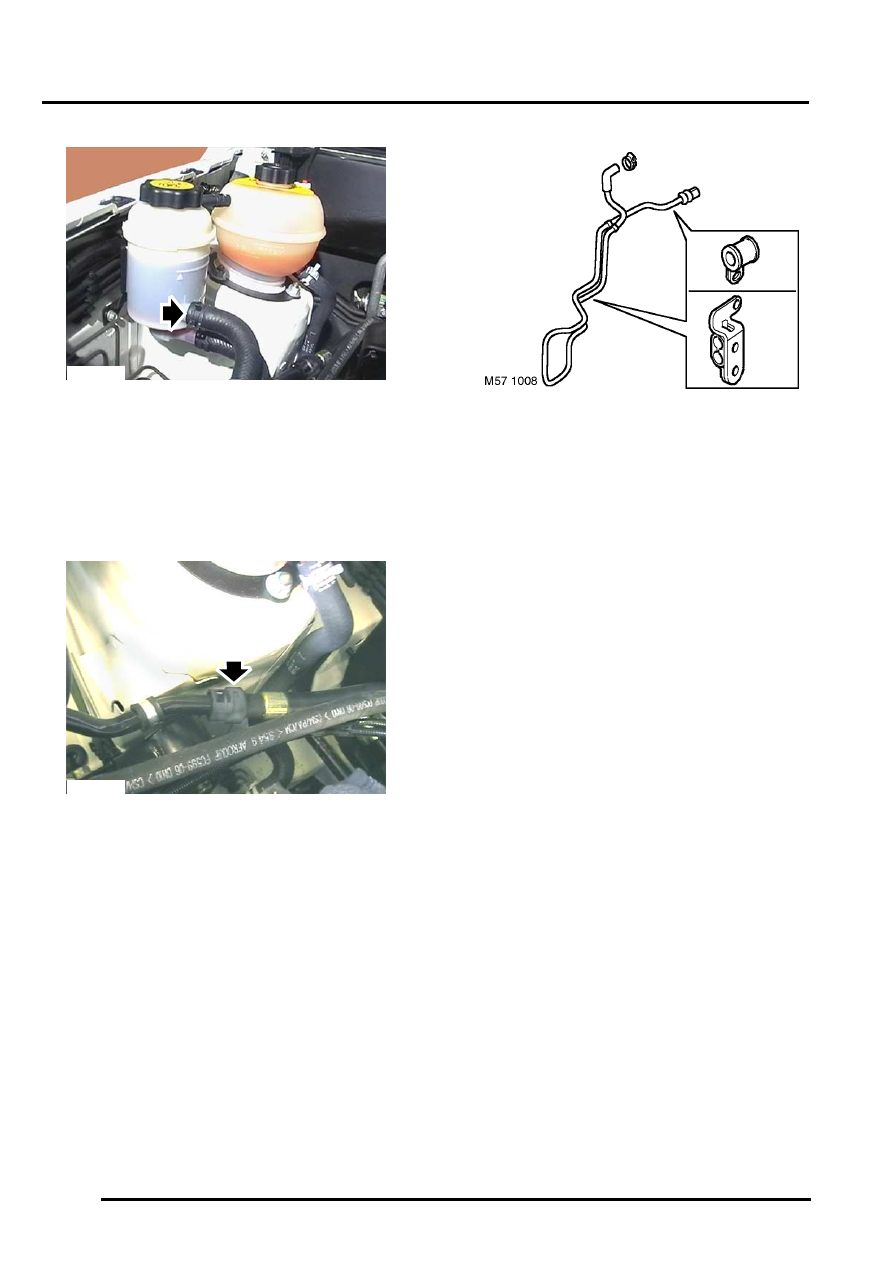

8. Place a suitable container beneath PAS

reservoir, release clip and disconnect return
hose from mount. Allow fluid to drain.

9. Place container beneath PAS quick release

pipe fitting.

10. Clean area surrounding quick release

connection.

11. Using LRT-57-044, disconnect cooler quick

release hose.

12. Release PAS reservoir from mounting bracket

and move aside.

13. Remove PAS oil cooler from vehicle.

NOTE: Do not carry out further dismantling if
component is removed for access only.

14. Remove clips from PAS oil cooler.

Refit

1. Clean cooler mounting points.
2. Fit clips to PAS cooler.
3. Fit PAS oil cooler to vehicle.
4. Connect quick release pipe fitting.
5. Align PAS pipe bracket, fit bolt and tighten to 10

Nm (7.5 lbf.ft).

6. Fit bolt to clip securing PAS pipe to RH turret,

tighten to 10 Nm (7.5 lbf.ft).

7. Fit PAS reservoir to mounting bracket.
8. Clean PAS fluid reservoir around filler cap and

fluid level indicators.

9. Fit PAS return hose to reservoir and secure

clip.

10. Td4 models: Fit intercooler outlet hose and

tighten clips.

11. Td4 models: Fit intake duct to body and duct

assembly.


 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

12. Td4 models: Fit engine oil dipstick.
13. Td4 models: Fit acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

14. Connect battery earth lead.
15. Bleed PAS system.



 +

 STEERING, ADJUSTMENTS, Power

assisted steering (PAS) system - bleed.



M12 6972



M57 1047

STEERING

REPAIRS

57-11

Oil cooler - KV6 models

$% 57.15.11

Remove

1. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

2. Position container below PAS pipes to catch

fluid spillage.

3. Release and disconnect PAS hoses from oil

cooler.

4. Remove 2 bolts and remove PAS fluid cooler.

Refit

1. Fit fluid cooler and tighten bolts to 10 Nm (7.5

lbf.ft).

2. Clean connections.
3. Connect hoses to fluid cooler.
4. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

5. Bleed PAS system.



 +

 STEERING, ADJUSTMENTS, Power

assisted steering (PAS) system - bleed.

Drive belt - K1.8

$% 57.20.02

Remove

1. Disconnect battery earth lead.
2. Turn steering on RH lock.

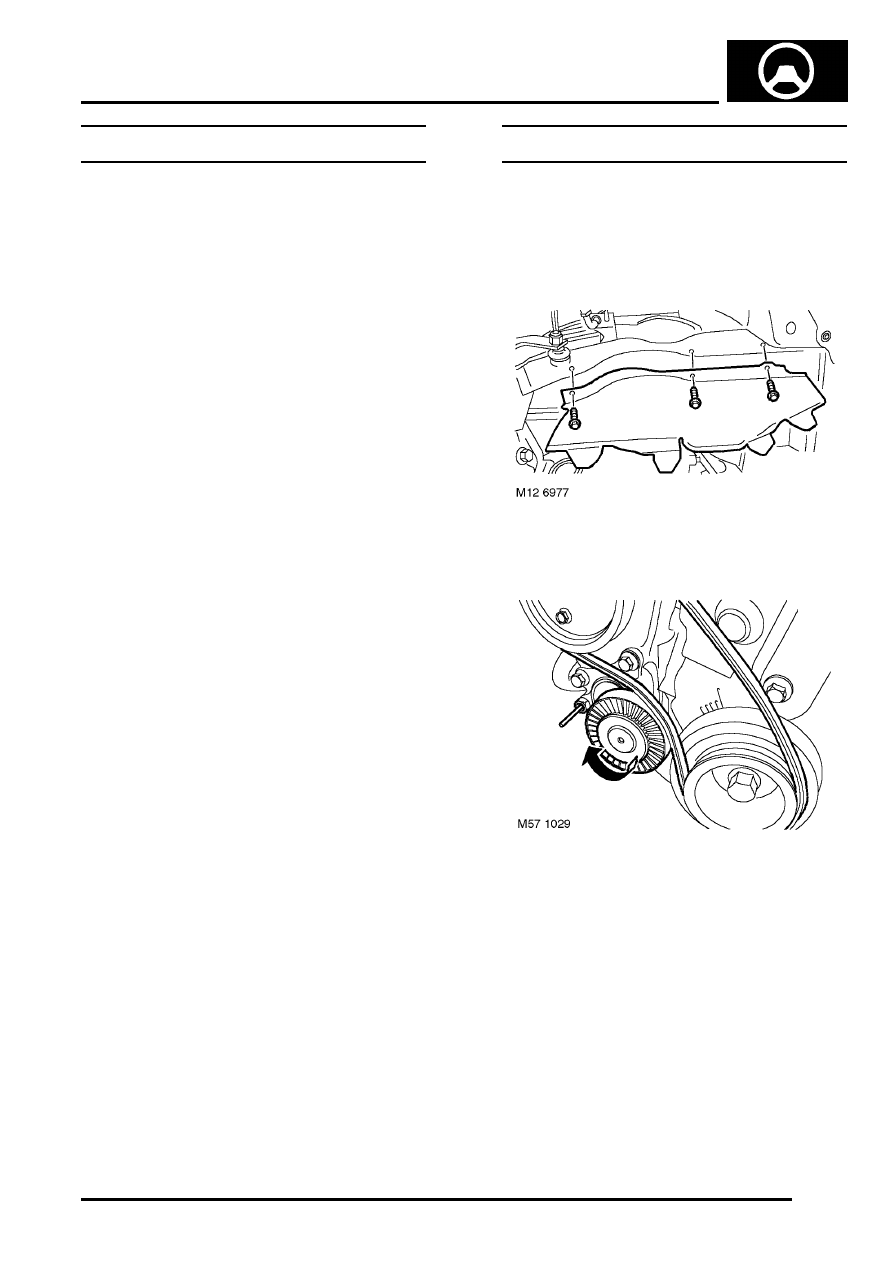

3. Remove 3 bolts securing RH splash shield to

body and remove shield.

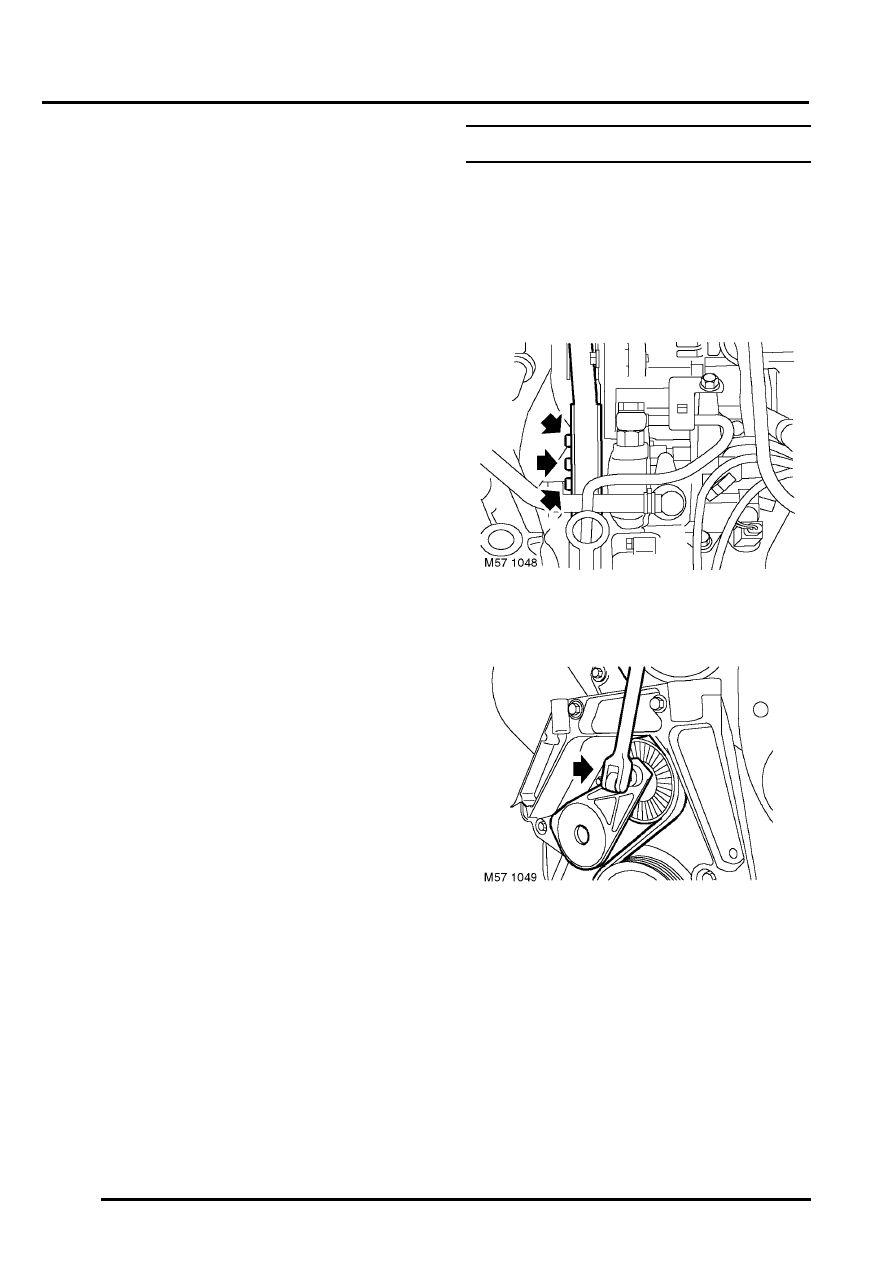

4. Fit a 13 mm spanner to hexagon on belt

tensioner and rotate fully clockwise to release
tension on drive belt.

5. To hold tensioner in this position, fit a suitable

pin, not exceeding 3 mm diameter, through
centre of hexagon into tensioner backplate.

6. Remove and discard drive belt.

STEERING

57-12

REPAIRS

Refit

1. Clean drive belt pulley grooves and ensure

grooves are not damaged.

2. Fit drive belt. Ensure belt is located correctly in

pulley grooves.

3. Release tension, remove retaining pin and

lower tensioner pulley onto drive belt.

4. Fit splash shield and secure with bolts.
5. Straighten steering.
6. Connect battery earth lead.

Pump - steering - KV6

$% 57.20.14

Remove

1. Disconnect battery earth lead.
2. Remove engine mounting top arm.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Arm assembly - engine mounting RH.

3. Loosen PAS pump pulley bolts.

4. Using a 3/8" socket bar, raise ancillary drive

belt tensioner and release drive belt from
alternator and PAS pump pulleys.

5. Position container to collect PAS fluid spillage.
