Discovery (1995+): Body Repair Manual - part 46

77

PANEL REPAIRS

18

REPAIR

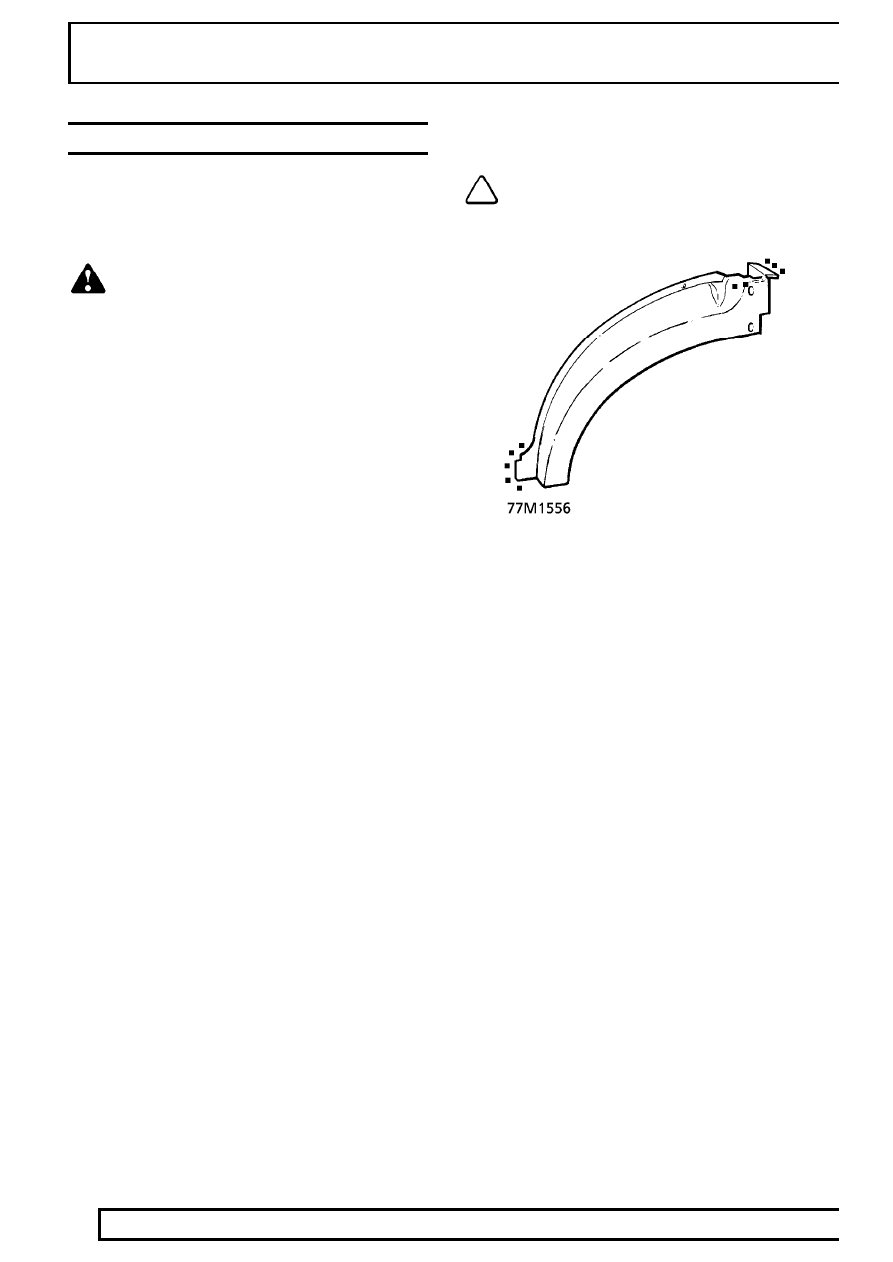

WHEELARCH PANEL (5-DOOR)

Remove

1. Disconnect battery earth lead.
2. Raise side of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

5. Disconnect alternator.
6. Remove rear side door treadplate.
7. Remove rear outer seat belt.

See CHASSIS

AND BODY, Repair.

8. Remove rear passenger seat.

See CHASSIS

AND BODY, Repair.

Refit

NOTE: In this operation, the rear body side
outer panel must be removed to enable
access to the wheelarch panel.

9. Prepare and clean panel joint faces. Drill or

punch holes in new panel at lower end for plug
welding as shown, and plug weld to existing
panel at upper end using holes left by spot weld
cutter.

10. Reverse removal procedure.
11. Remove stands and lower vehicle.

PANEL REPAIRS

19

REPAIR

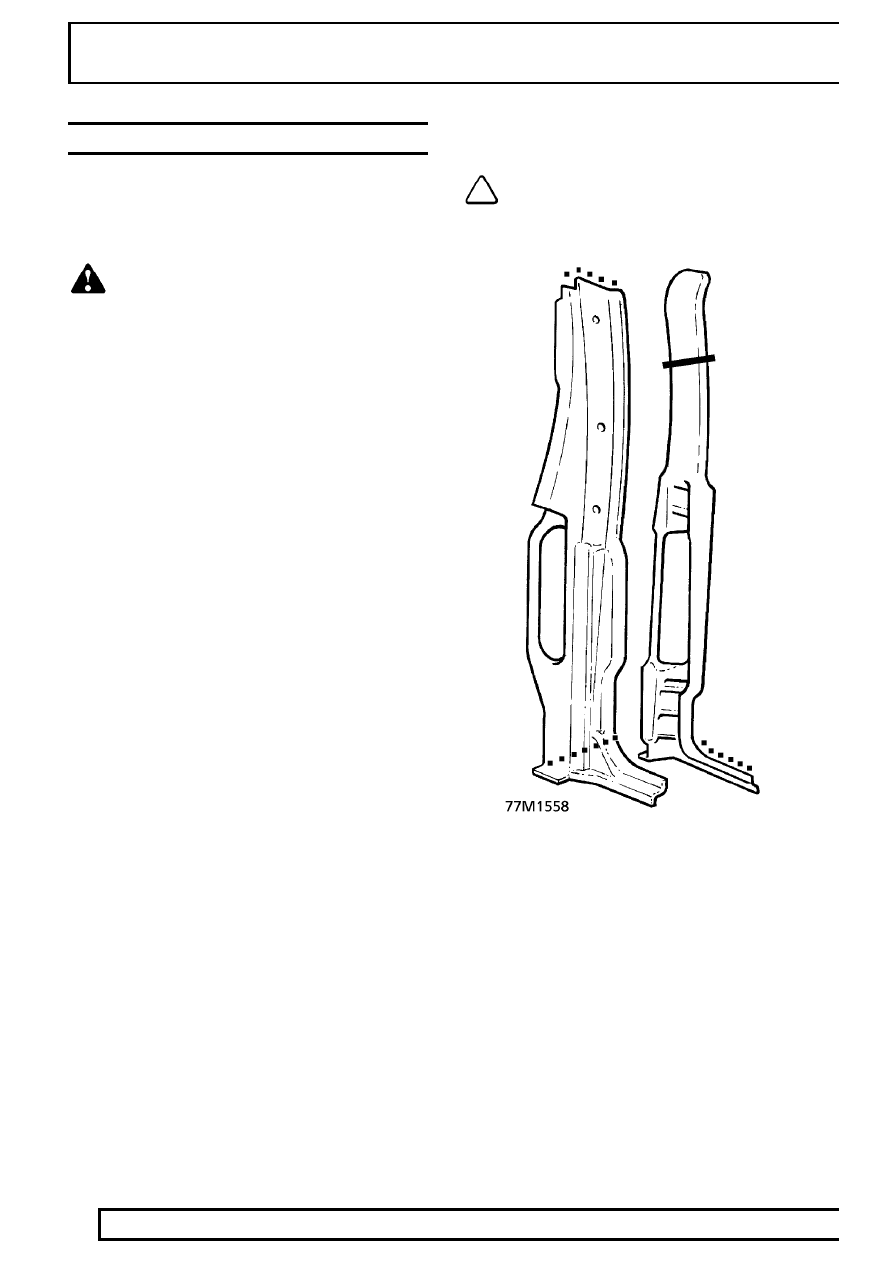

’D’ POST (5-DOOR)

Remove

1. Disconnect battery earth lead.
2. Raise side of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

5. Disconnect alternator.
6. Remove headlining.

See CHASSIS AND

BODY, Repair.

7. Remove rear side door treadplate.
8. Remove rear outer seat belt.

See CHASSIS

AND BODY, Repair.

9. Remove rear passenger seat.

See CHASSIS

AND BODY, Repair.

Refit

NOTE: In this operation, rear body side
outer panel must be removed to enable
access to the ’D’ post.

10. Prepare and clean panel joint faces. Drill or

punch holes in new panel at lower end for plug
welding as shown, and plug weld to existing
panel at centre section using holes left by spot
weld cutter.

11. Reverse removal procedure.
12. Remove stands and lower vehicle.

77

PANEL REPAIRS

20

REPAIR

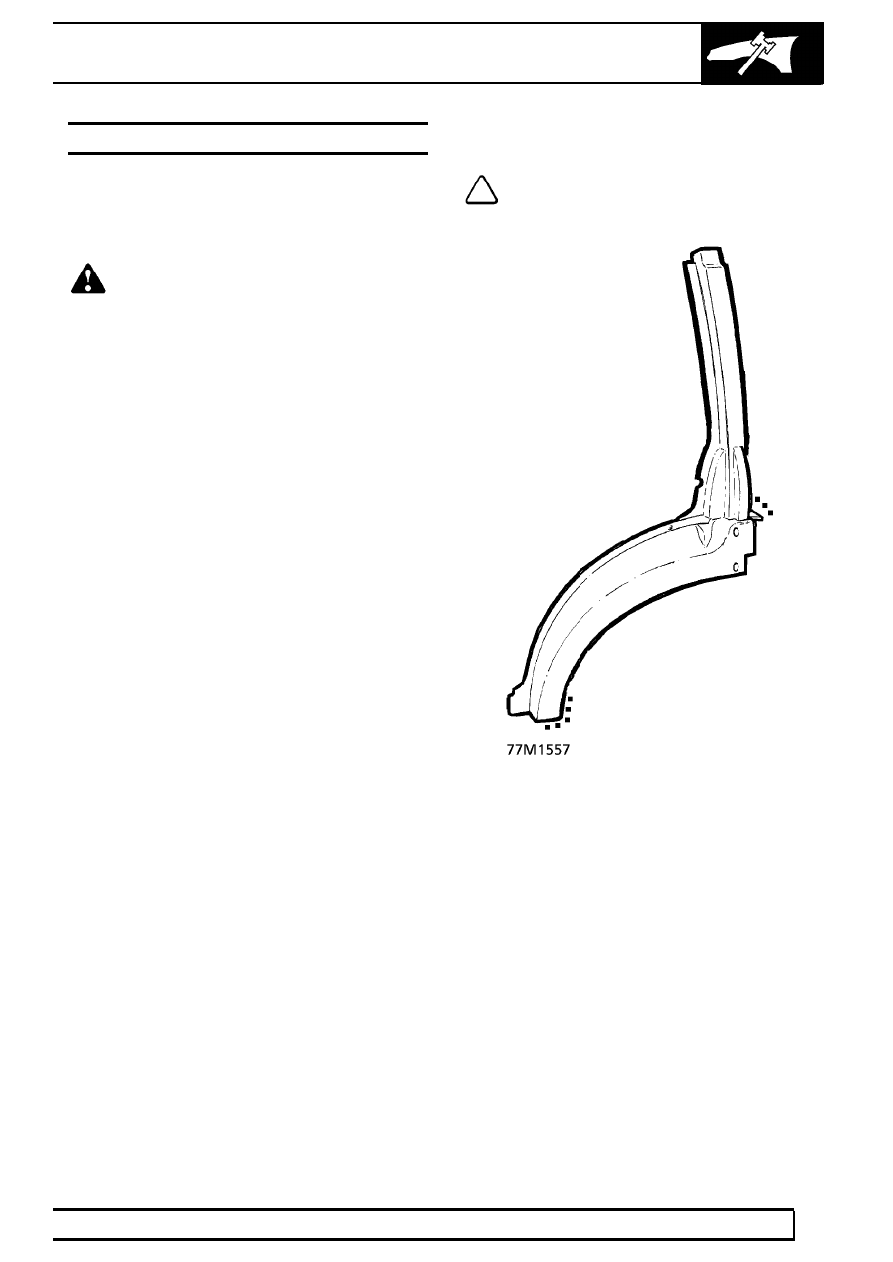

REAR CORNER PANELS

Remove

1. Disconnect battery earth lead.
2. Raise rear of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

5. Disconnect alternator.
6. Remove headlining.

See CHASSIS AND

BODY, Repair.

7. Remove rear bumper assembly.
8. Remove rear side door (RH only).

See

CHASSIS AND BODY, Repair.

9. Remove rear door check stay (RH only).

See

CHASSIS AND BODY, Repair.

10. Rear door striker and catch plate (LH only).
11. Rear grab handle (LH only).

See CHASSIS

AND BODY, Repair.

12. ’E’ post trim casing.

See CHASSIS AND BODY,

Repair.

13. Remove rear door aperture weatherstrip.
14. Remove rear door treadplate.
15. Remove rear door upper trim panel.

See

CHASSIS AND BODY, Repair.

Refit

NOTE: In this operation, the rear corner
panels are replaced in combination with a
rear body side outer panel and rear quarter

panel.

16. Prepare and clean panel joint faces. Punch or

drill holes in new rear corner panels for plug
welding, and cut closing panel to form seam
welded joint with existing panel as shown.

17. Reverse removal procedure.
18. Remove stands and lower vehicle.

PANEL REPAIRS

21

REPAIR

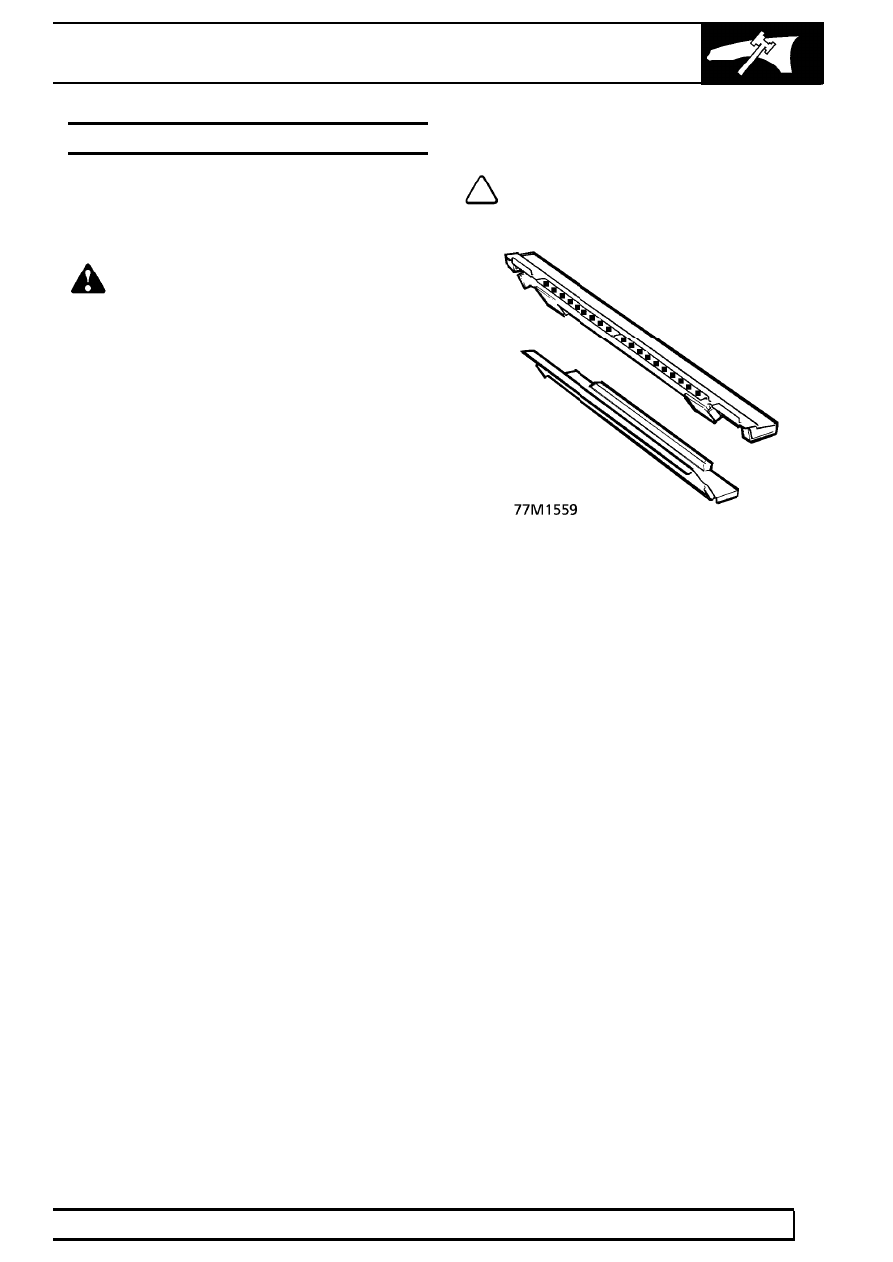

REAR PANEL ASSEMBLY

Remove

1. Disconnect battery earth lead.
2. Raise rear of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

5. Disconnect alternator.
6. Remove rear bumper assembly.
7. Remove rear door.

See CHASSIS AND BODY,

Repair.

8. Remove rear door check stay.

See CHASSIS

AND BODY, Repair.

9. Remove rear door aperture weatherstrip.

10. Remove rear door treadplate.

Refit

NOTE: In this operation, both outer rear
corner panels must be removed to enable
access to the outer rear panel joints.

11. Prepare and clean panel joint faces. Punch or

drill holes in new assembly front flange for plug
welding as shown.

12. Reverse removal procedure.
13. Remove stands and lower vehicle.
