MAINTENANCE

3

MAINTENANCE

VEHICLE EXTERIOR

CHECK/ADJUST HEADLAMP ALIGNMENT

Check/adjust headlamp and auxiliary alignment.

REMOVE WHEELS, CHECK TYRES

Check tyres (including spare) for compliance with
manufacturers’ specification.

Check visually for cuts, lumps, bulges, uneven tread
wear and tread depth. Check road wheels for
damage.

Check/adjust tyre pressures.

INSPECT BRAKE PADS FOR WEAR, CALIPERS
FOR LEAKS AND CONDITION

Check thickness of brake pads, fit new pads if
minimum thickness is less than 3,0mm, 0.12 in. Check
brake pads for oil contamination. If new brake pads
required.

See BRAKES, Repair, Front Brake Pads

or.

See BRAKES, Repair, Rear Brake Pads

WARNING: When renewing brake pads, it
is essential that only genuine components
with correct grade of lining are used.

Always fit new pads as complete axle sets, NEVER
individually or as a single wheel set. Serious
consequences could result from out of balance
braking due to mixing of linings.

Refit road wheels

Fit road wheels in original hub position. Secure in
position with wheel nuts, do not fully tighten wheel
nuts at this stage, lower vehicle and finally tighten
wheel nuts to correct torque.

Alloy wheels:

130 Nm, 95 lbf ft.

CHECK FRONT WHEEL ALIGNMENT

Use recognised wheel alignment equipment to
perform this check and adjustment.

See STEERING,

Adjustment, Front Wheel Alignment

LUBRICATE ALL HINGES, DOOR CHECK
MECHANISMS, BONNET [HOOD] CATCHES AND
FUEL FILLER FLAP

CHECK OPERATION OF ALL DOOR, BONNET
[HOOD] AND TAILDOOR LOCKS

CHECK/TIGHTEN TOWING BRACKET FITTINGS

10

MAINTENANCE

4

MAINTENANCE

UNDER BONNET [HOOD] MAINTENANCE

CHECK COOLING/HEATER SYSTEMS

Check cooling/heater systems for leaks and hoses for
security and condition.

Cooling system hoses should be changed at first
signs of deterioration.

CHECK CONDITION OF ENGINE MOUNTING
RUBBERS

CHECK BRAKE SERVO HOSE FOR SECURITY
AND CONDITION

CHECK FUEL EVAPORATIVE LOSS CONTROL
SYSTEM FOR LEAKS

CHECK FUEL FILLER CAP SEAL FOR LEAKS

CHECK IGNITION WIRING

Check H.T. leads for fraying, chafing and
deterioration. Ensure H.T. leads are correctly clipped
in place.

MAINTENANCE

5

MAINTENANCE

RENEW SPARK PLUGS - V8i

Clean, adjust and renew

1. Take great care when fitting spark plugs not to

cross-thread plug, otherwise costly damage to
cylinder head will result.

2. Clean or replace spark plugs as applicable.
3. It is essential that correct type of spark plugs are

fitted.

4. Incorrect grade of plugs may lead to piston

overheating and engine failure.

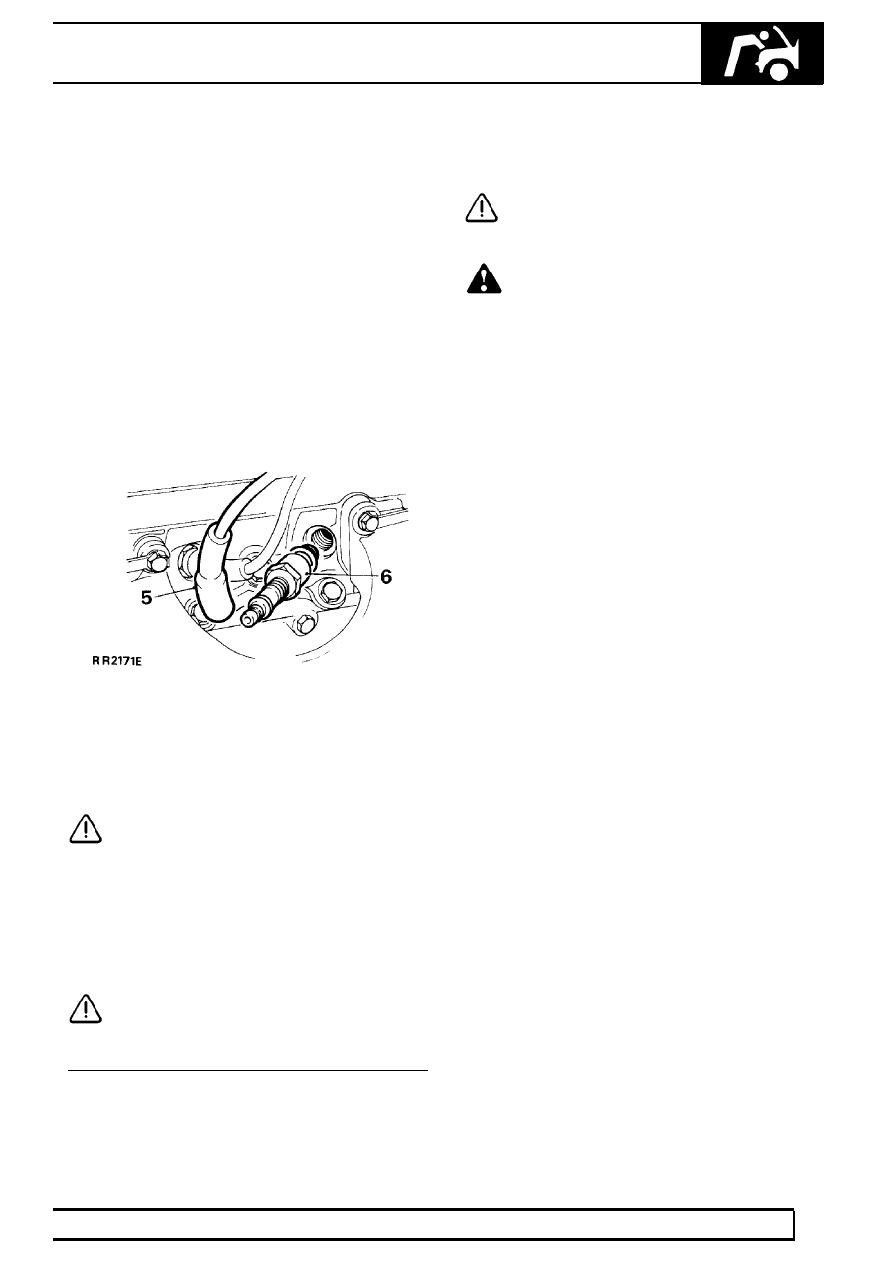

Remove

5. Disconnect battery negative lead. Disconnect

H.T. leads from spark plugs.

6. Remove plugs and washers.

Refit

7. Inspect spark plugs, renew as necessary.
8. Set plug gaps.

CAUTION: Use correct type and grade of
plug.

9. Apply anti-seize to plug threads. Fit spark plugs.

Tighten to

20Nm, 15 lbf ft.

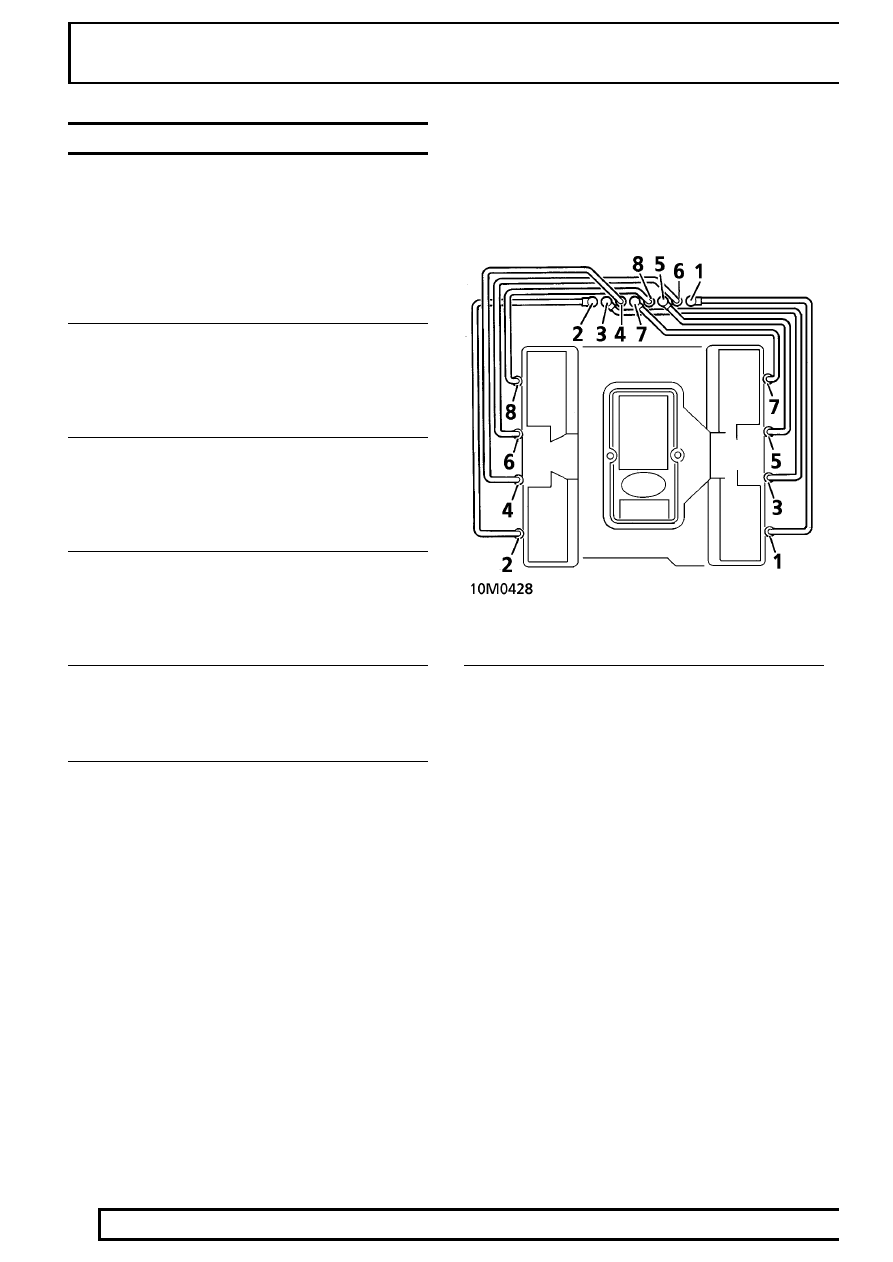

10. Connect and route spark plug leads correctly.

Failure to route H.T. leads correctly may result in
cross-firing between two closely fitted leads
which are consecutive in firing order.

CAUTION: When pushing leads onto
plugs, ensure that shrouds are firmly
seated.

CLEAN PLENUM CHAMBER VENTILATION
PASSAGEWAY - V8i

CAUTION: Care must be taken to prevent
debris from passageway passing beyond
throttle butterfly disc.

WARNING: Safety glasses must be worn
when performing this operation. Ensure
that debris is not blown into atmosphere

which could be harmful to other persons closeby.

1. Disconnect battery negative lead.
2. Release hose clamp and remove hose from

plenum chamber inlet.

3. Remove crankcase ventilation hose from side of

plenum chamber.

4. Insert a piece of lint free cloth down throttle

butterfly bore to prevent debris passing throttle
butterfly.

5. Place a cloth over tube protruding from side of

plenum from which ventilation hose was
removed to prevent debris from passageway
being blown into atmosphere.

10

MAINTENANCE

6

MAINTENANCE

6. Use a compressed air line with a slim bent

nozzle to enable passageway to be cleaned out
from within throttle butterfly bore.

7. Any remaining matter can be dislodged using

soft bent wire or pipe cleaner. Finally blow out
passageway again to remove remaining debris.

8. Remove small ’T’ piece between crankcase

ventilation hoses and check it is free from
blockages, clean as necessary.

9. Refit ’T’ piece and hoses, tighten hose clamps

securely.

RENEW AIR CLEANER ELEMENT - V8i

To renew air cleaner element - V8i

See FUEL SYSTEM, Repair, Air Cleaner

RENEW CHARCOAL CANISTER AND PURGE
CONTROL VALVE - V8i

Renew charcoal canister and purge control valve.
See EMISSION CONTROL, Repair, EVAP canister
and purge control valve

CHECK AUXILIARY DRIVE BELT - V8i

1. Check condition of drive belt, renew a belt that

shows signs of wear, splitting or oil
contamination.

2. Check belt length indicator, belt MUST be

renewed before indicator reaches RH end of
slot.

RENEW AUXILIARY DRIVE BELT - V8i

Renew drive belt.

See ELECTRICAL, Repair,

Auxiliary drive Belt

CHECK/TOP-UP AUTOMATIC TRANSMISSION
FLUID LEVEL

NOTE: Transmission fluid level is checked
when fluid is cold with engine idling in ’N’
(neutral).

1. Ensure vehicle is on level ground.
2. Check fluid level registers between the 2 level

marks on dipstick.

3. Top-up to high mark on dipstick using the correct

grade of transmission fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
recommended lubricants and fluids
