Defender (1993+). Manual - part 113

ELECTRICAL

EQUIPMENT

FRONT WASH/WIPE

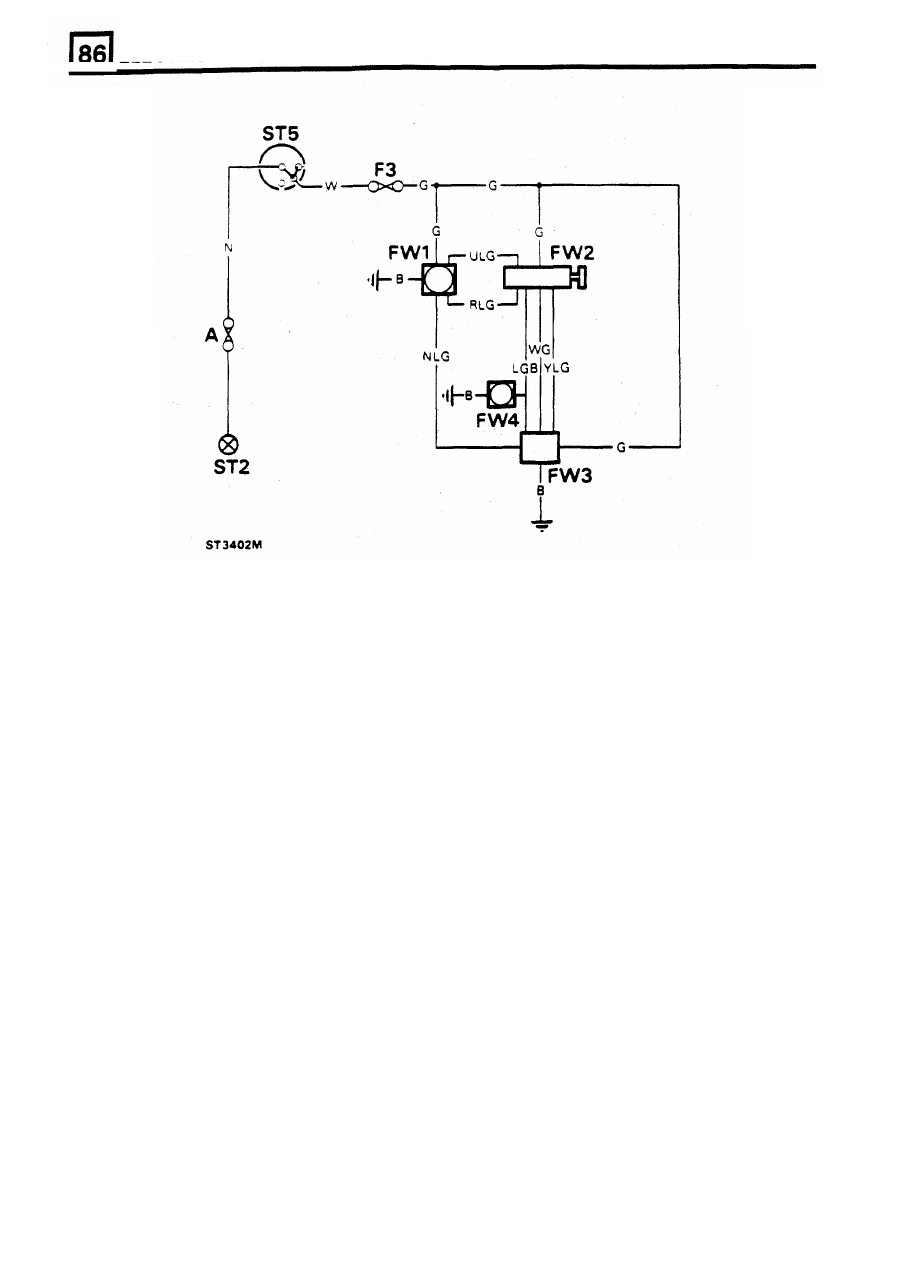

SYSTEM CIRCUIT DEFENDER 90 AND

110

(ST3402M)

FW1  Wiper motor
FW2  Wash/wipe switch
FW3  Wiper delay unit
FW4  Wash pump
ST2  Terminal post starter solenoid
ST5  Starter/ignition  switch
B
F3

60 amp fuse, main fuse box

15  amp  fuse,  main  fuse  box

64

REVISED:

OCT

1993

ELECTRICAL

EQUIPMENT

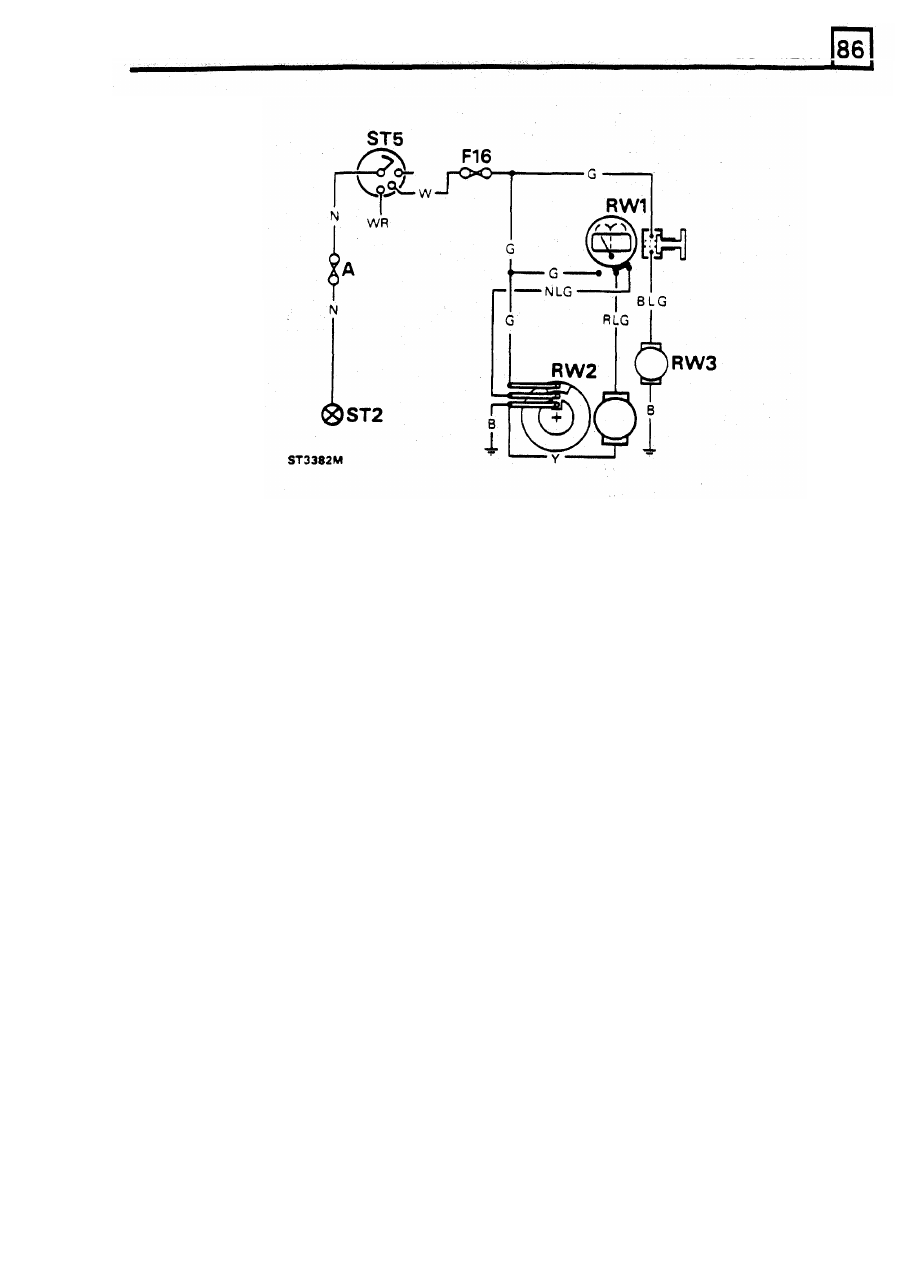

REAR WASH/WIPE

CIRCUIT DEFENDER

110

(ST3382M)

RW1  Wash/wipe switch
RW2  Wiper  motor and park switch
RW3  Wash motor
ST2  Terminal post starter solenoid
ST5  Starter/ignition switch

A

F16

60

amp f u s e ,  main fuse box

5 amp f u s e ,  dash

fuse

box

ADDITION:

OCT 1993

65

ELECTRICAL EQUIPMENT

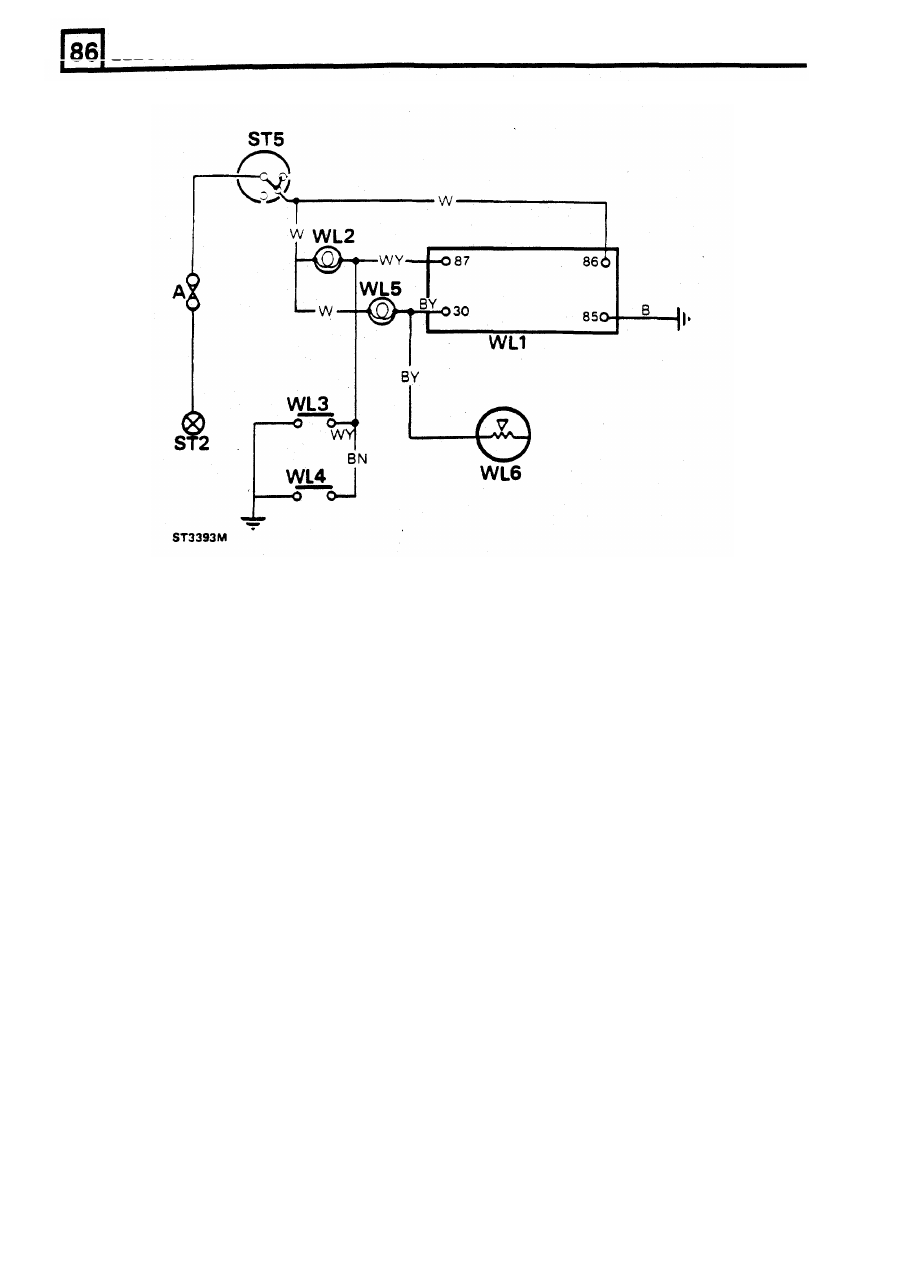

WARNING LlGHTS/CHECK CIRCUIT DEFENDER 90 AND 110 (ST3393M)

WL1  Warning light check unit
WL2  Brake warning light
WL3  Brake fluid level switch
WL4  Park brake switch
WL5  Engine check warning light
WL6  Vehicle speed

sensor and MFI ECM connection

ST2

Terminal

post starter solenoid

ST5  Starter/ignition Switch
A

60 amp  fuse main

fuse box

66

ADDITION:

OCT  1993

ELECTRICAL EQUIPMENT

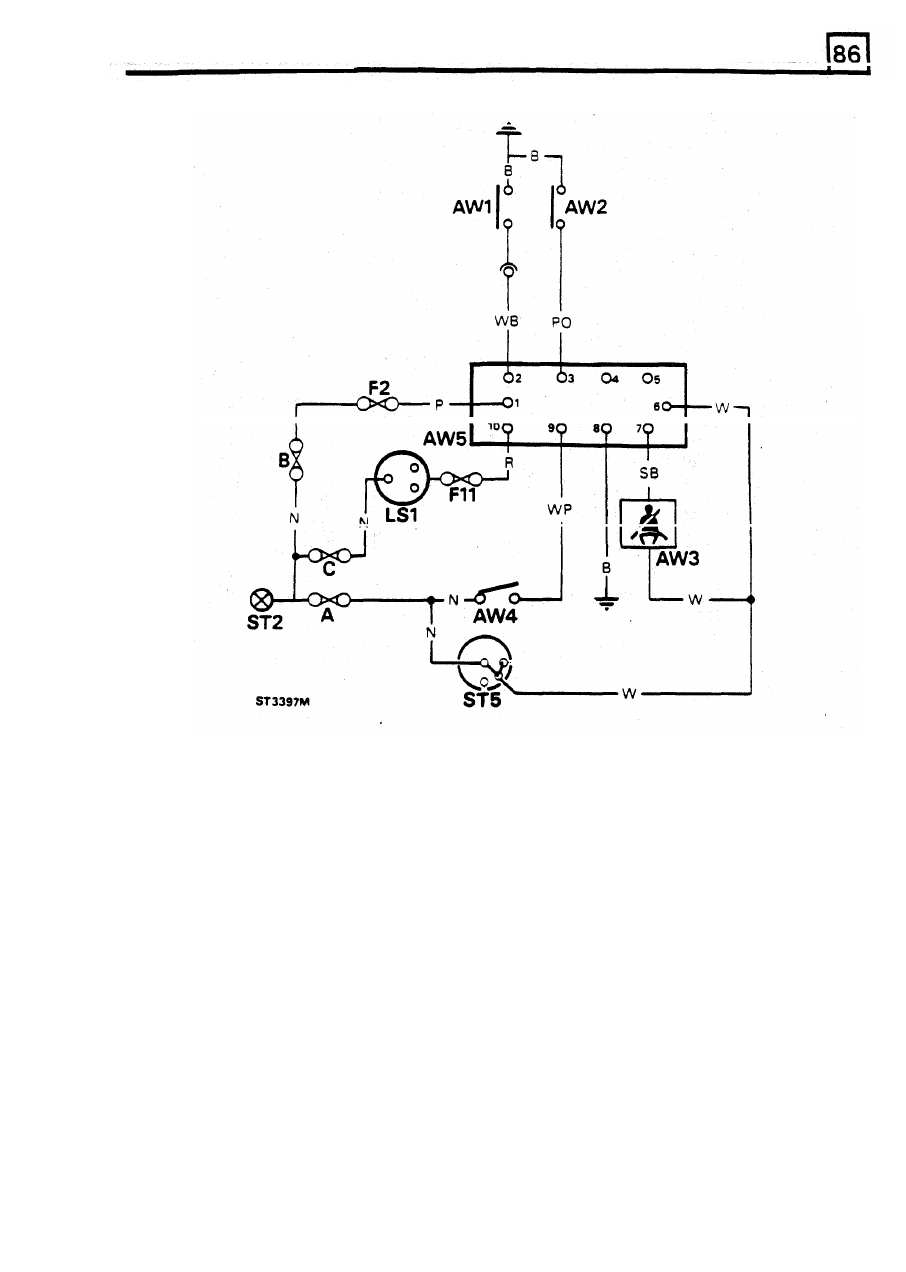

AUDIBLE WARNING SYSTEM CIRCUIT DEFENDER

110

(ST3397M)

AW1  Seat belt switch
AW2  Door switch

AW3  Seat belt warning lamp

AW4

Key-in switch

LS1  Main lighting switch
ST2

Terminal post starter solenoid

ST5  Starter/ignition switch

A

B

60 amp f u s e .  main fuse box
60 amp f u s e ,  main fuse box
60 amp fuse, main fuse box

15 amp fuse, dash fuse box

F11  5  amp  fuse,  dash  fuse box

ADDITION:

OCT

1993

57

F2

C
