Defender Electric Diagrams. Manual - part 181

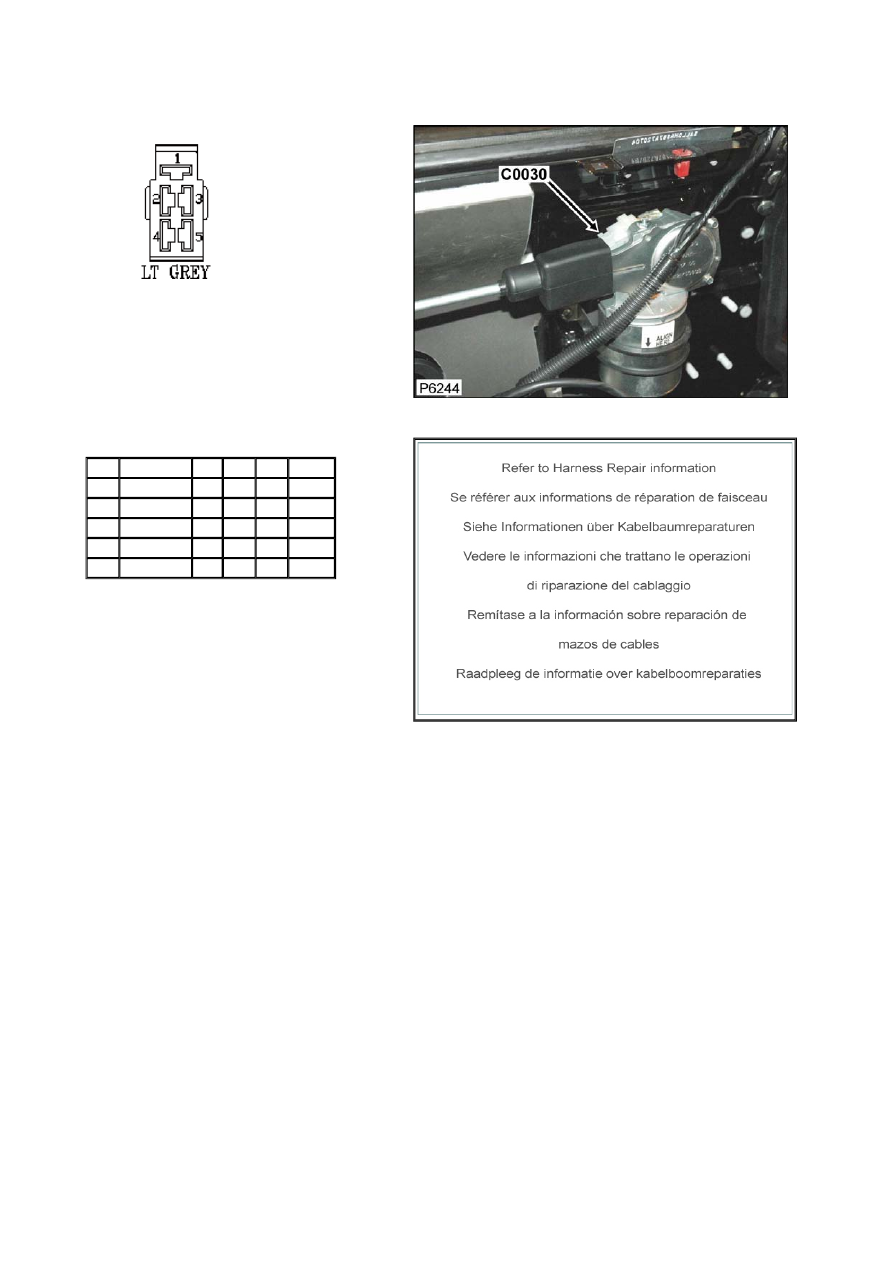

Connector: C0030

Description: Motor-Wiper-Windscreen

Location: Behind RH side of dash





Part No.:

13H4576



Colour: LIGHT GREY

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL101300

1.0D B

200R C0289

2

YPL101300

1.0D NLG 200R C0303R

3

YPL101300

1.0D ULG 200R C0278

4

YPL101300

1.0D WG

200R C0580R

5

YPL101300

1.0D RLG 200R C0278

Service Repair Kits

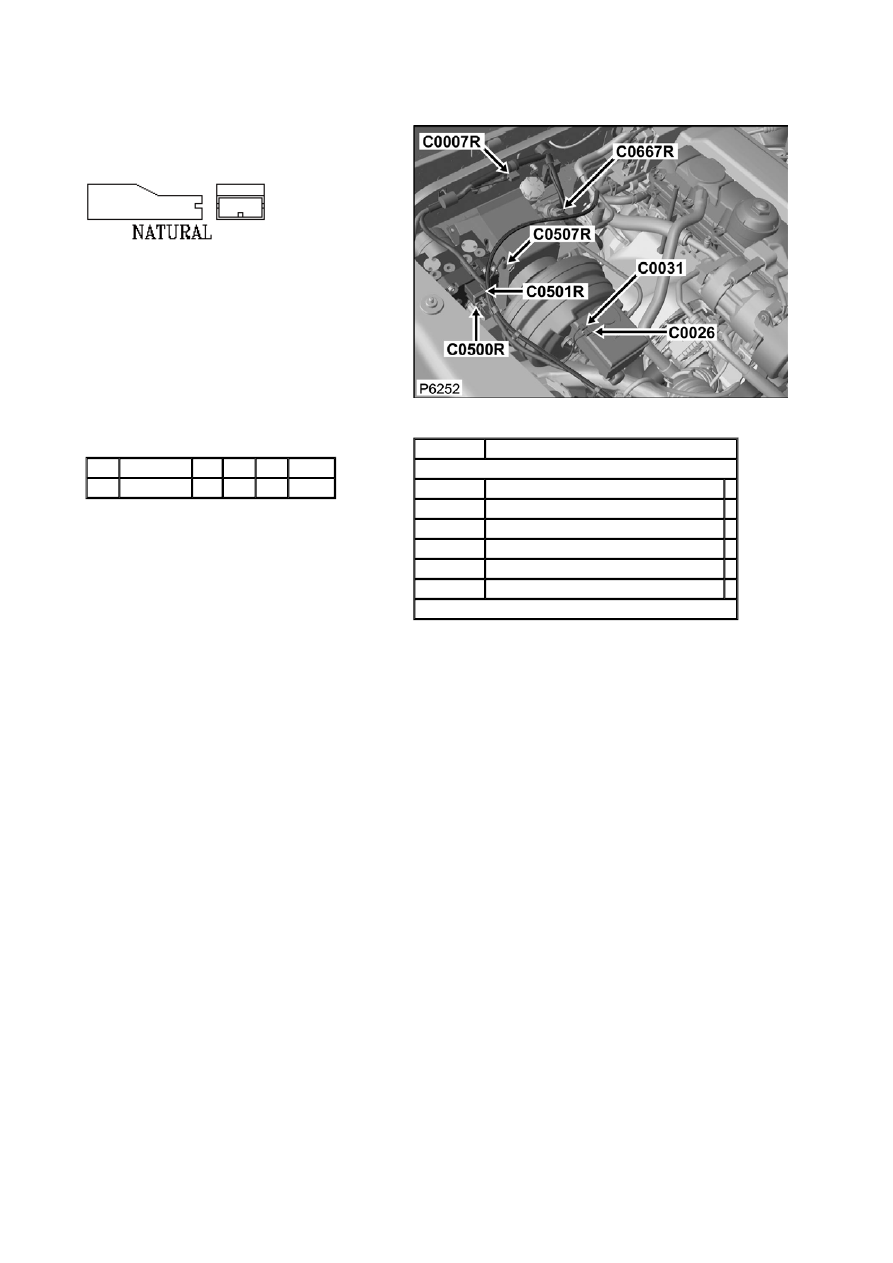

Connector: C0031

Description: Switch-Brake-fluid level

Location: Rear RH side of engine compartment





Part No.:

ADU8339



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D B

200R C0289

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560



Connector: C0031L

Description: Switch-Brake-fluid level

Location: Rear LH side of engine compartment





Part No.:

ADU8339



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D B

139L C0289

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560



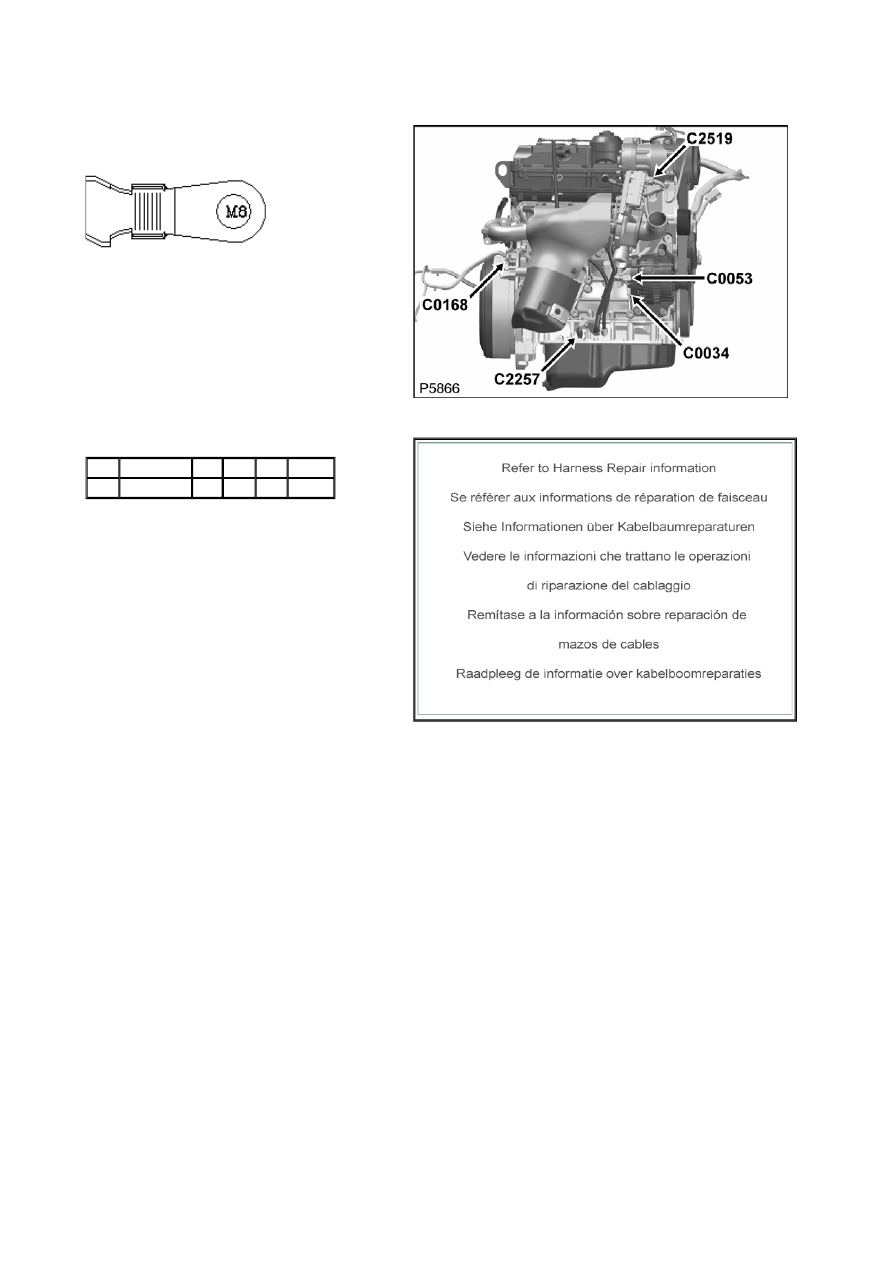

Connector: C0034

Description: Generator

Location: RH side of engine





Part No.:

YPG900850



Colour: TIN PLATED

Cavities: 1WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

25.0 R

254

C0178

Service Repair Kits
