Используйте только обжимные клещи, инструменты для зачистки изоляции (проводов), стыковые соединители, термоусадочные

рукава и провода с разделкой или жгуты проводов, одобренные и поставляемые через службу запчастей Jaguar/Land Rover. Каждая
деталь предназначена только для использования с другими деталями, поставляемыми через службу запчастей Jaguar/Land Rover.

Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава, нагрейте рукав до

температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный кембрик, чтобы
не повредить изоляцию жгута проводов.

При необходимости замены более одного провода в жгуте проводов места сращивания необходимо располагать в шахматном порядке,
чтобы минимизировать эффект увеличивающегося диаметра ответвления жгута. Рекомендуемая величина зазора между местами
сращивания желтого цвета составляет 50мм, между центрами сращивания красного и синего цвета - 40мм.

Не существует ограничения по количеству сращиваний на одном ответвлении жгута проводов, специалист по техническому
обслуживанию должен определить количество, необходимое для данной длины жгута и пространства, в котором этот жгут
располагается.

Обратите внимание на участки сгиба жгута, так как жгут может тереться, скрипеть или дребезжать от соприкосновения с прилегающими
деталями, участками кузовных панелей или элементами облицовки.

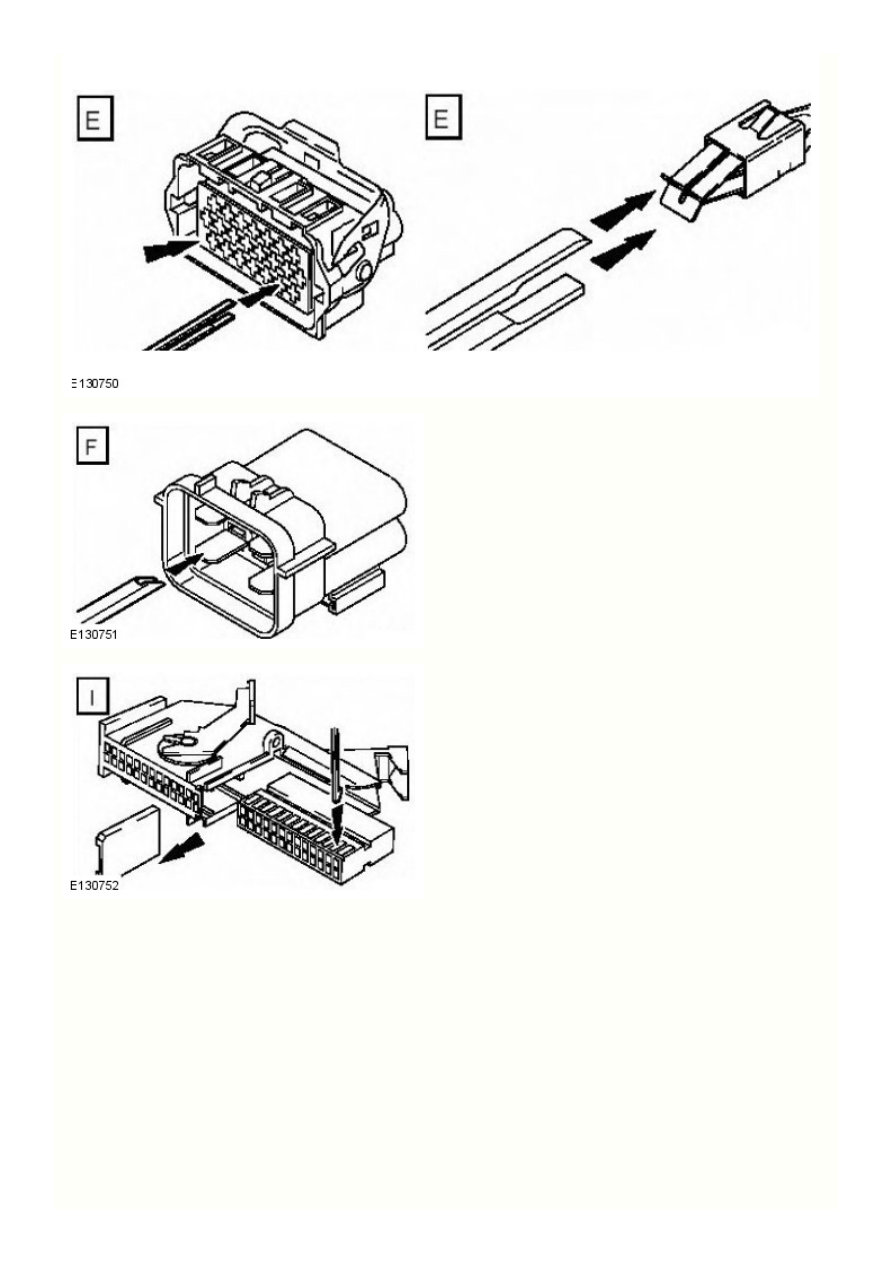

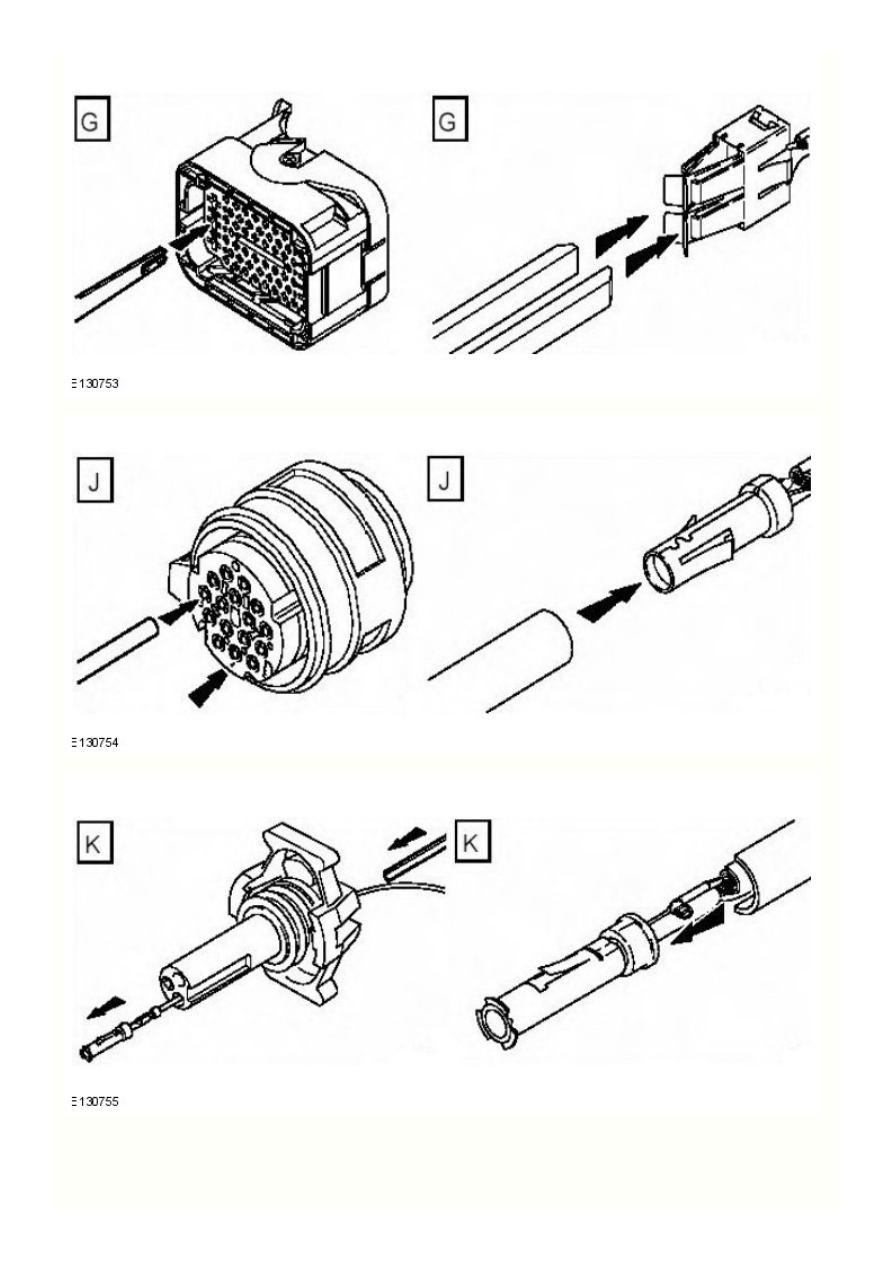

Отсоедините неисправный контакт от электрического проводника, используя соответствующий инструмент для извлечения.
Перед извлечением контакта убедитесь, что фиксатор отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ: Некоторые контакты в электрических разъемах позолочены или имеют золотое напыление. В

случае дефекта их необходимо устанавливать со жгутом проводов с золотой заделкой. Определить наличие позолоты в гнезде
затруднительно, однако контакты вилки визуально определить проще, поэтому обязательно проверяйте на наличие позолоты
контакты как гнезда, так и вилки. Ни в коем случае нельзя смешивать позолоченные и луженые контакты, это приведет к
преждевременному выходу электрического разъема из строя.

ПРИМЕЧАНИЕ: Запрещается использовать в жгуте провод, диаметр которого меньше оригинального.

Выберите необходимый размер и типа провода с готовой разделкой и стыкового соединителя, см. схемы проводки и
информацию по техническому обслуживанию.
С помощью кусачек на инструменте для зачистки изоляции (проводов) обрежьте жгут проводов с разделкой и кабель жгута до
требуемой длины.

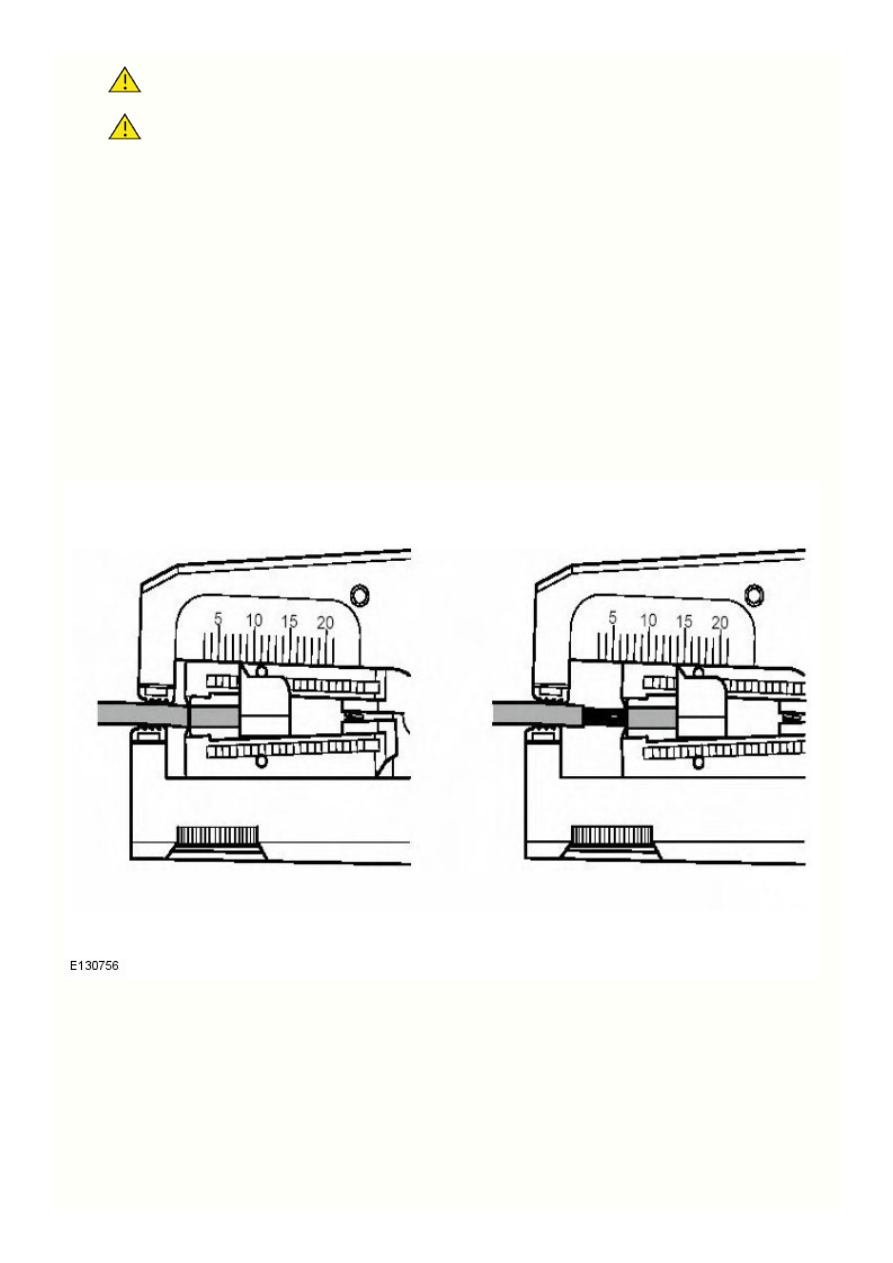

ПРИМЕЧАНИЕ: См. иллюстрацию: Зачистка изоляции

В таблице сопоставлений найдите правильную длину обрезки изоляции на проводе с разделкой, и задайте нужное значение
длины на регулируемом стопоре. Зажмите провод с разделкой в инструменте для зачистки изоляции и удалите изоляцию.
Наденьте рукава идентификации кабеля на жгут проводов так, чтобы основной цвет кабеля находился у контакта.
Во время следующей операции постарайтесь зажать стыковой соединитель обжимными клещами только на необходимое
расстояние. Поместите выбранный стыковой соединитель в обжимные клещи, обеспечив совпадения отверстий и цветов
стыкового соединителя. Убедитесь, что углубление на стыковом соединителе расположено над направляющей нижнего
зажима. Частично сожмите рукоятки так, чтобы стыковой соединитель надежно зафиксировался в отверстии. Это обеспечит
неподвижность стыкового соединителя при установке в него жгута проводов с заделкой.

ПРИМЕЧАНИЕ: См. иллюстрацию: Правильное расположение места сращивания

Вставьте провод с заделкой в стыковой соединитель и убедитесь, что провод находится у стопора. Плотно сожмите рукоятки,
обжимая провод в стыковом соединителе. Когда рукоятки полностью сомкнутся, стыковой соединитель освободится из
инструмента при их размыкании. Если рукоятки не были полностью сомкнуты, зажимы будут удерживать стыковой
соединитель, который не сможет освободиться от инструмента.
Убедитесь, что кабель жгута правильно обрезан и удален правильный участок изоляции. Если требуется несколько точек
сращивания, стыковые соединители нельзя обжимать на жгуте проводов на одном расстоянии от электрического разъема.
Точки сращивания должны быть разнесены, чтобы не допустить расположения нескольких точек сращивания в одной области
жгута проводов.
Рекомендуется закрыть место сращивания термоусадочным рукавом. Это не является обязательным требованием за
исключением электрических разъемов с уплотнениями. Используйте рукав небольшого диаметра для красных и синих
проводов с заделкой, а рукав большого диаметра - для желтых. Рекомендуется поместить на готовый стык термоусадочный
рукав, однако в некоторых случаях рукав не проходит над контактом. Проверьте и при необходимости установите рукав
правильного размера на кабель жгута или на провод с разделкой, прежде чем обжимать место сращивания со жгутом
проводов.
Поместите кабель жгута проводов в стыковое соединение так, чтобы отверстие располагалось над направляющей. Убедитесь,
что провод жгута прижат к упору в стыковом соединении, затем обожмите стыковой соединитель на жгуте проводов.
Осторожно потяните за жгут проводов с обеих сторон от места сращивания, чтобы проверить надежность стыка.

ПРЕДУПРЕЖДЕНИЕ: Не пользуйтесь открытым пламенем в местах, где имеется разлитое топливо или масло. Очистите

область от остатков масла и топлива и дождитесь испарения пролитого топлива.

Предостережения:

12.

13.

14.
15.

При использовании источника тепла убедитесь, что он локализован и не повредит окружающие материалы.

температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный
кембрик, чтобы не повредить изоляцию жгута проводов.

С помощью подходящего источника тепла выполните термоусадку рукава на месте сращивания.
Если на этот же электрический разъем будут устанавливаться дополнительные провода с заделкой, убедитесь, что провод
обрезан на другом расстоянии от предыдущего стыка. Это обеспечит разнесение (по возможности) точек сращивания на жгуте
проводов и предотвратит появление нескольких стыков в одном месте.
Закончив сращивание, установите контакты в электрический разъем. Обеспечьте правильное ориентирование контактов.
Установите крышку жгута проводов и закрепите клейкой изоляционной лентой. Не закрывайте жгут проводов до самого
электрического разъема, поскольку контакты должны сохранять небольшую подвижность, а не быть заделаны наглухо в
разъеме или в жгуте проводов. Убедитесь, что идентификационные рукава видны у электрического разъема жгута проводов.

Ремонт скрученных проводов

Количество скручиваний и сгибов скрученных пар проводов имеет большое значение для функционирования систем автомобиля, и
поэтому на это следует обратить особое внимание во время ремонта.

В начале процесса ремонта важно подсчитать количество сгибов на ремонтируемом участке, так как это же число сгибов должно быть
восстановлено после присоединения контактов к разъемам.

Зачистка изоляции

Правильное расположение места сращивания
